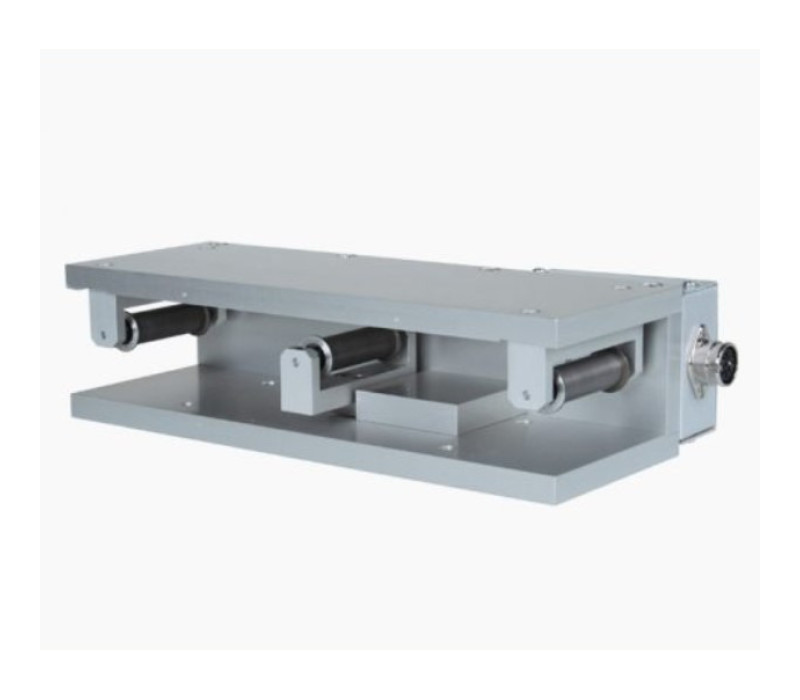

TSB2 Spanningssensor

TSB2 Spanningssensor

Spanningsmeter voor continue metingen van lage en hoge spanningen in textiel linten, film, folies, vezel bundels etc.

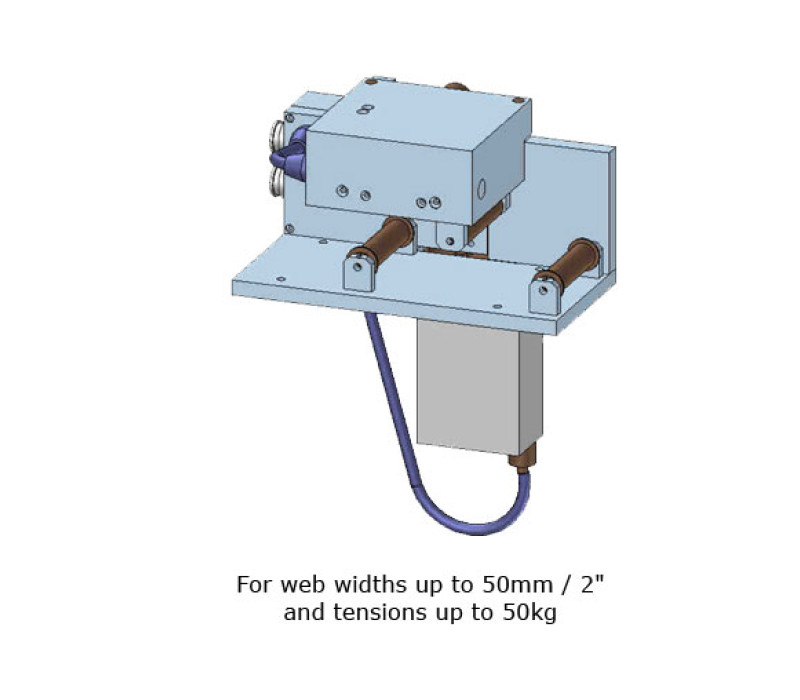

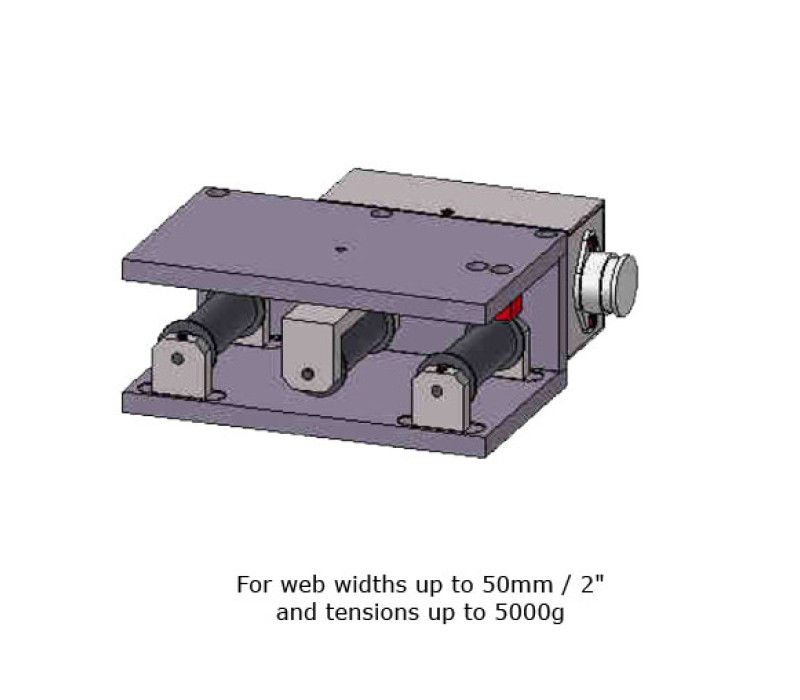

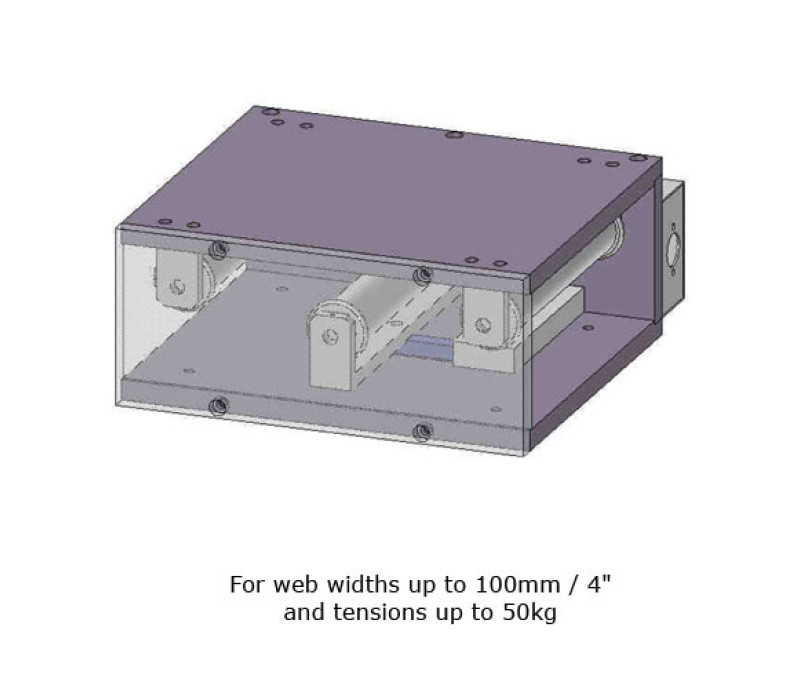

Tape rollers gemonteerd op beide zijden, maximaal 100 mm breed, met verschillende spanningsbereiken tot 100Kg.

Buitenste geleiderollen met flenzen met verschillende breedtes van 10 tot 100mm
Verschillende uitgang signalen:
- analoog (0-1V DC)
- RS232 (optioneel)
- 0-10V DC (optioneel)
Cilindrische tape rollen, gemonteerd op kogellagers
Geïntegreerde meting versterker
Eenvoudige kalibratie op speciale materialen door de gebruiker
Robuuste aluminium behuizing
Optioneel beschikbaar: Inspectie Certificaat 3.1 volgens EN 10204 met kalibratie rapport

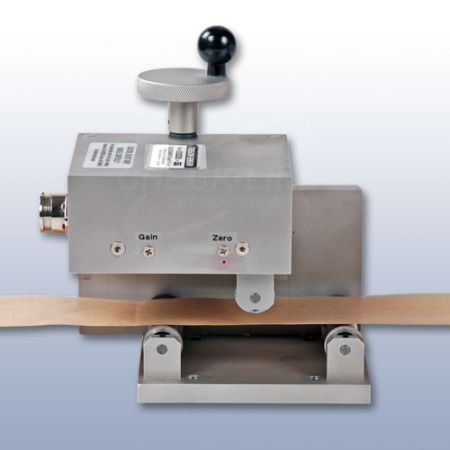

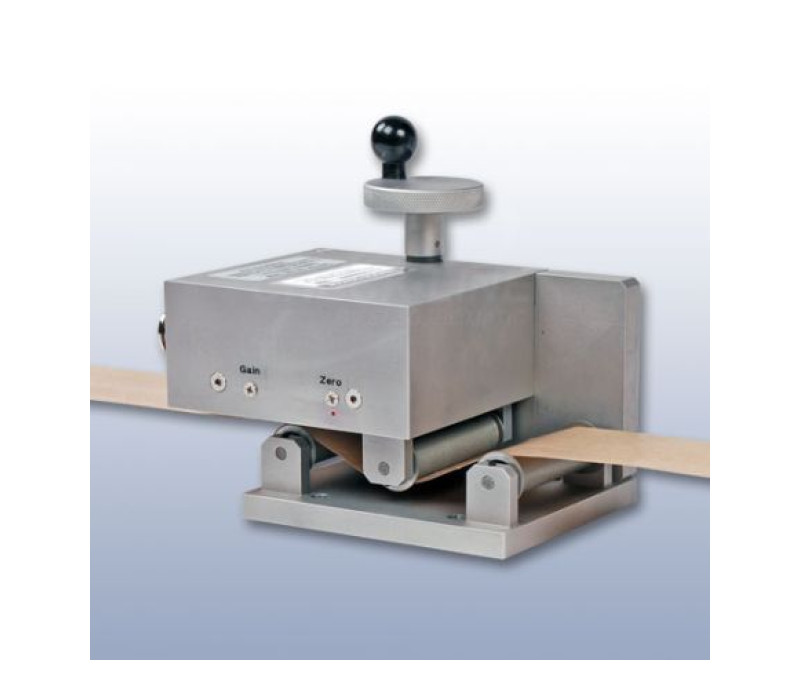

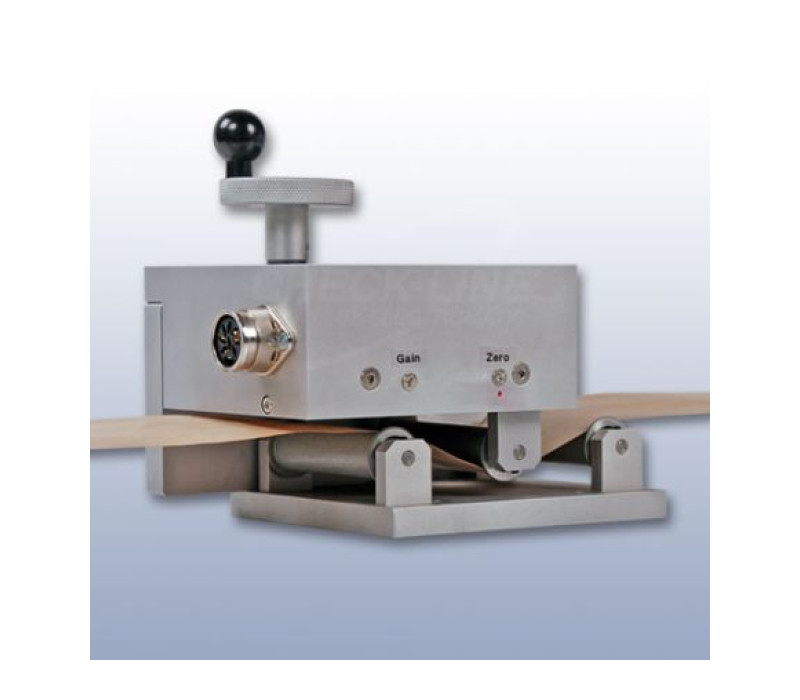

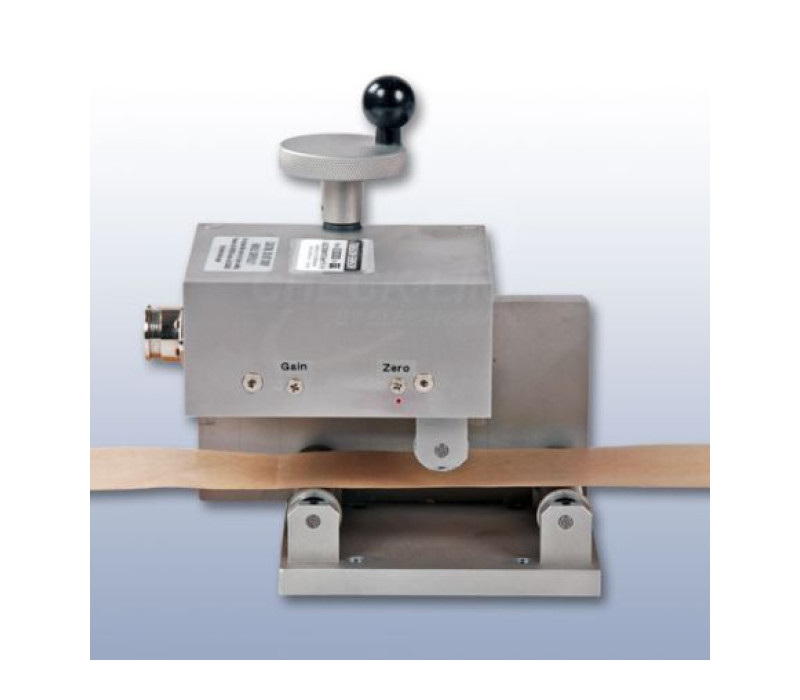

Optionele handwiel functie op roller systeem te openen voor eenvoudig plaatsen van materiaal

Spanningsbereik

Model	Ranges	Roller Breedte (mm)
TSB2-1000	0 - 1000 g	30, 36, 41, 50, 100
TSB2-2000	0-2000 g	30, 36, 41, 50, 100

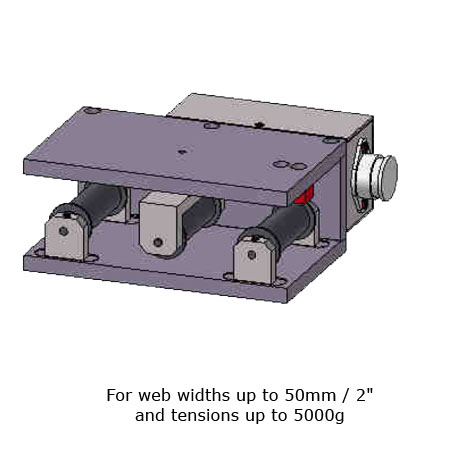

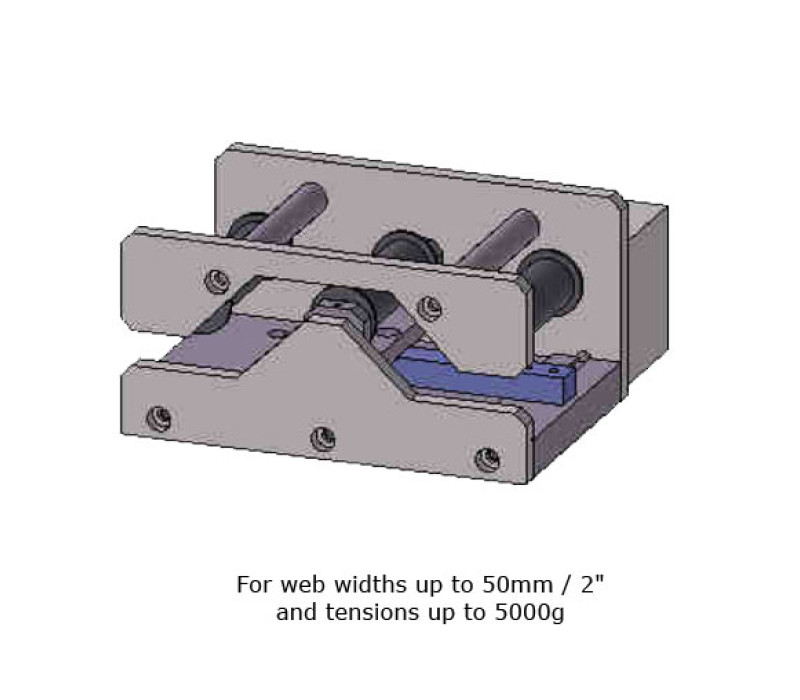

TSB2-5000	0-5000 g	10, 15, 20, 30, 36, 41, 50, 100
TSB2-10K	0-10 Kg	10, 15, 20, 30, 36, 41, 50, 100
TSB2-20K	0-20 Kg	10, 15, 20, 30, 36, 41, 50, 100

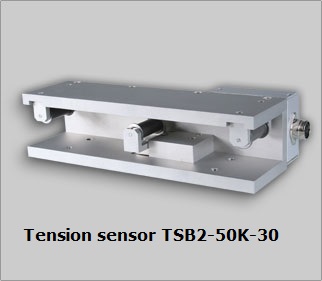

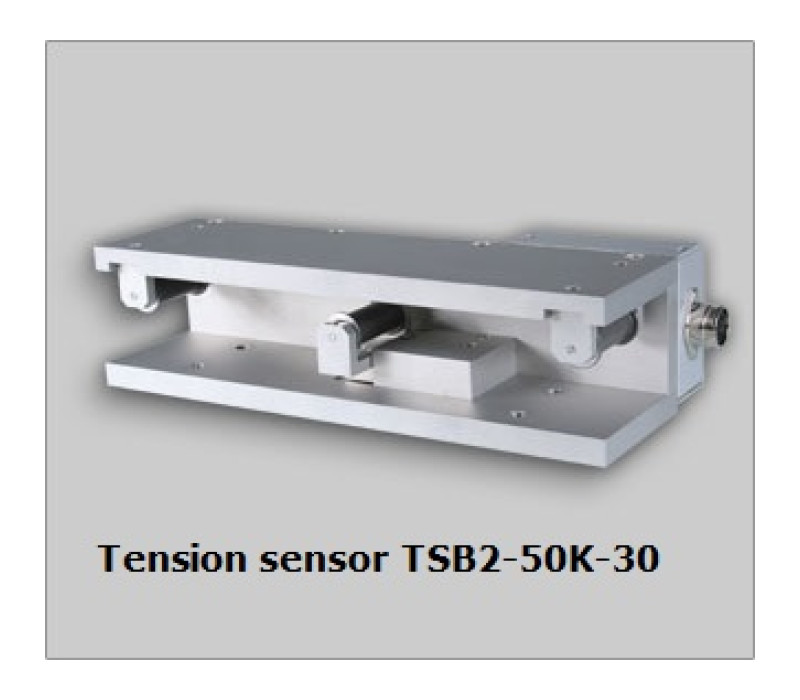

TSB2-50K	0-50 Kg	10, 15, 20, 30, 36, 41, 50, 100
TSB2-100K	0-100 Kg	10, 15, 20, 30, 36, 41, 50, 100**
<b>Belangrijk voor uw bestelling:</b> Specificeer alstublieft het model en de roller breedte! Kleine buitenste geleiderollers met dubbele flenzen zijn standaard. Alle 3 de rollers kunnen uitgerust worden met 1 flens, indien het te meten materiaal breder is dan de rollers. Informeer wanneer u bestelt. <b>Kalibratie naar speciaal materiaal:</b> Indien het proces materiaal significant verschilt van het kalibratie materiaal in diameter, stijfheid of vorm, wordt een speciale kalibratie aangeraden met behulp van uw monsters. Hiervoor moet een materiaal monster van ongeveer 5m aangeleverd worden.

Complete Set

Indien enkel de sensor wordt besteld: 1 diode mannelijke plug zonder verbindingskabel

Indien sensor en display worden besteld: 1 verbindingskabel, spanningssensor met verpakking, gebruikershandleiding en gratis Certificaat van Overeenstemming volgens EN 10204

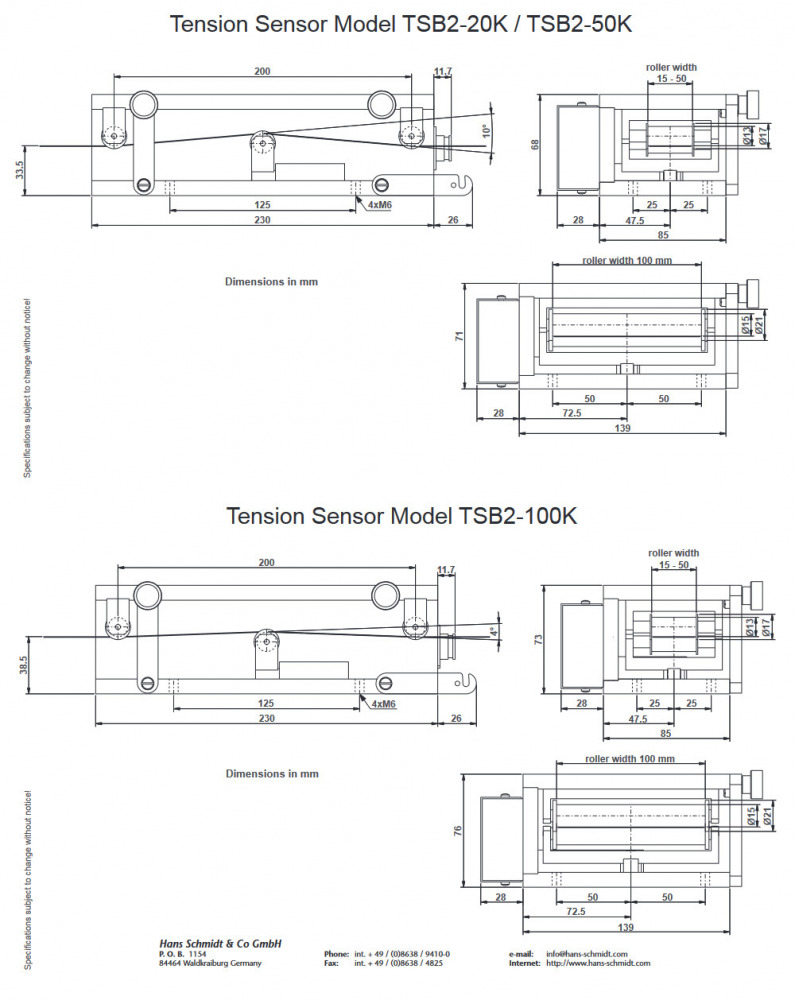

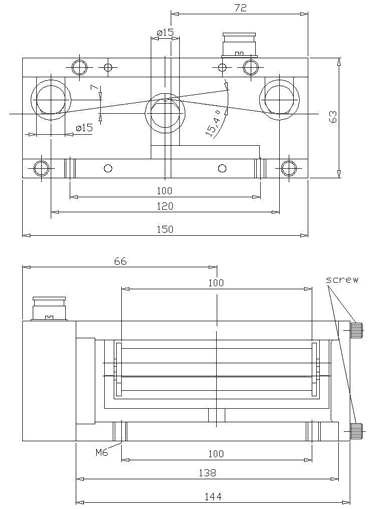

Afmetingen

TSB2 Gebruikershandleiding

Nauwkeurigheid	±1% van volledige schaal ±1 cijfer, ander kalibratie materiaal: ±3% van volledige schaal of beter
Bescherming tegen overbelasting	100% van spanningsbereik
Meetrollen afbuiging	Maximaal 0,5mm
Meetprincipe	Rekstrook brug
Natuurlijke frequentie	Ongeveer 500 Hz, afhankelijk van spanningsbereik
Temperatuur verloop	Minder dan ±0,05% van volledige schaal/ºC
Uitgang signaal	0 - 1 V DC (analoog)
Demping	30 Hz
Temperatuur bereik	10 - 45 ºC
Luchtvochtigheid	Maximaal 85% relatief
Voeding	+12 - 24 V DC, max. 50 mA geregeld

TSB2 Spanningssensor

Kenmerken

Afmetingen

Specificaties

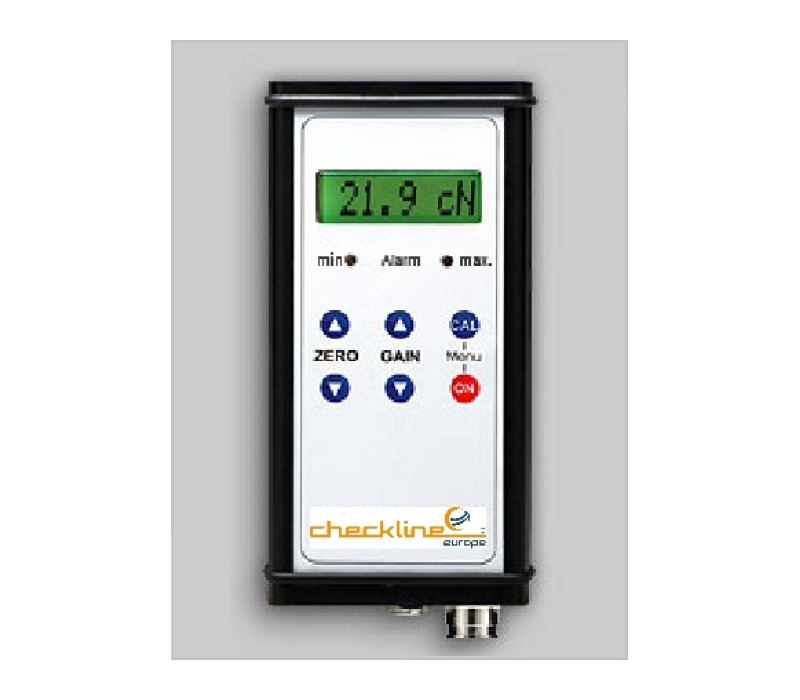

SCD-1
