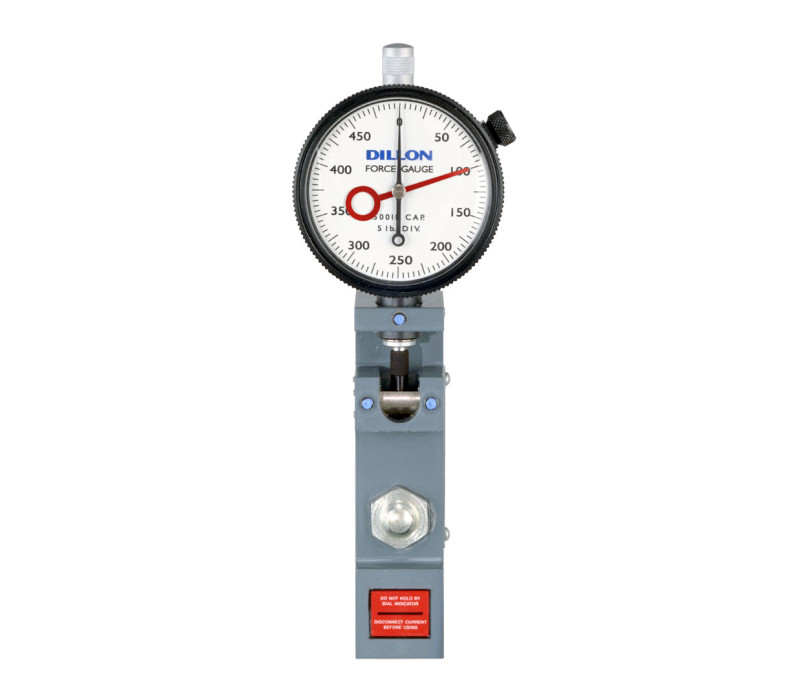

Mechanische drukkrachtmeter met laag profiel en wijzerplaat U-Force

U-Force mechanische drukkrachtmeter met laag profiel

Mechanische drukkrachtmeter met laag profiel voor metingen in beperkte ruimtes

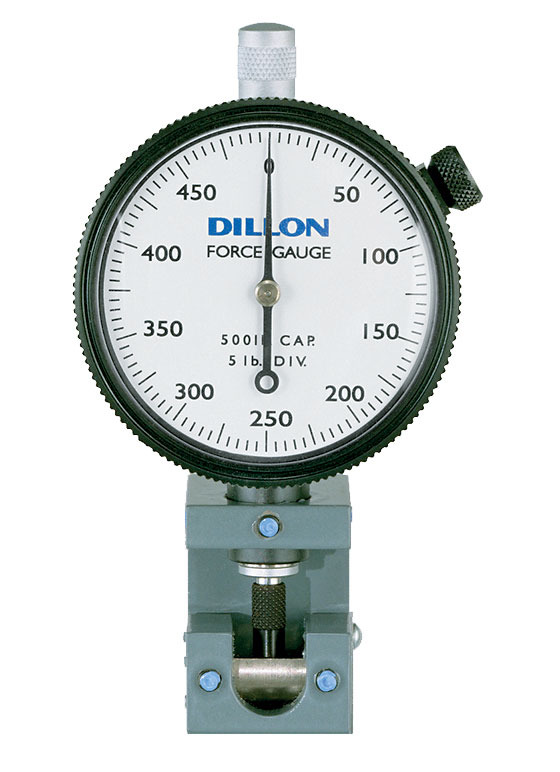

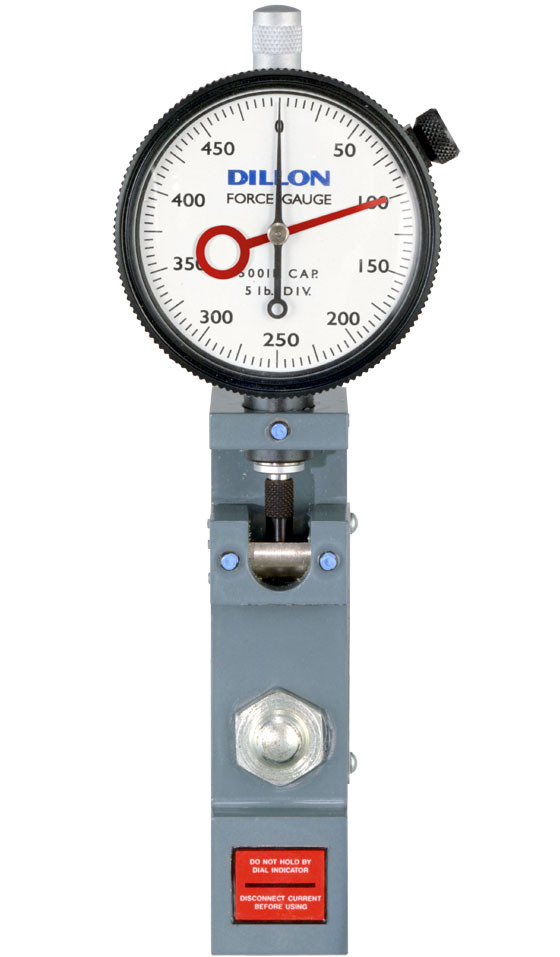

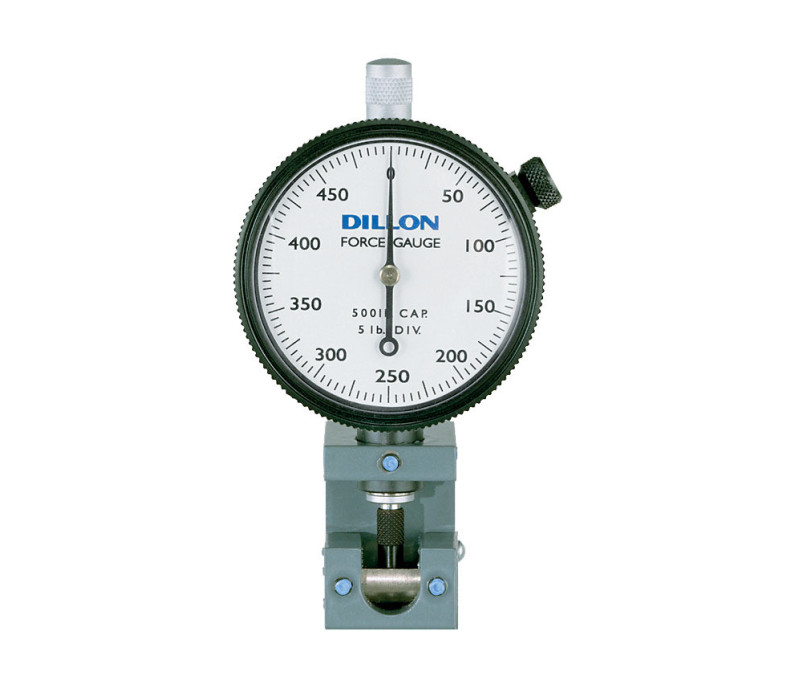

De U-Force is een mechanische drukkrachtmeter voor het meten van drukkrachten wanneer er weinig ruimte beschikbaar is. Dankzij de vlakke onderzijde kan het instrument op een vlak steunoppervlak worden geplaatst. Een nauwkeurige meetklok geeft de uitgeoefende drukkracht aan.

De U-Force is verkrijgbaar in uitvoeringen met een schaalverdeling in pounds of kilogrammen, met capaciteiten van 100 tot 1.000 lb of van 50 tot 500 kg, afhankelijk van het gekozen model. Elke meter heeft een nauwkeurigheid van ±1 % van het volle meetbereik. U kunt het instrument in de hand gebruiken, op een vlak oppervlak plaatsen of in een geschikte testopstelling integreren.

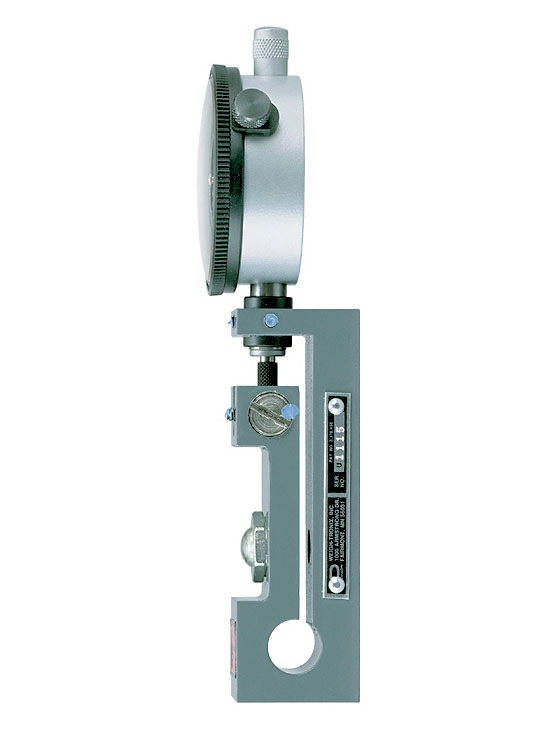

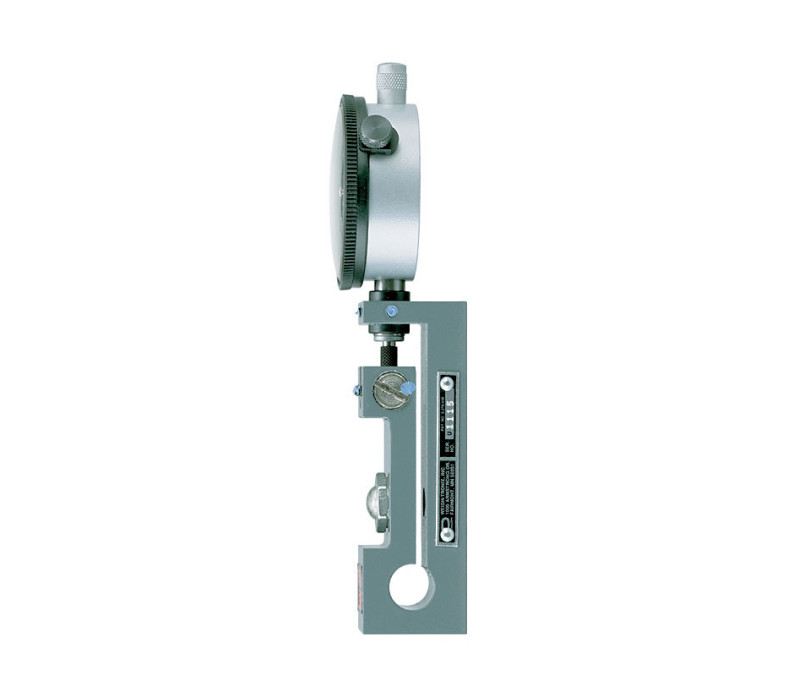

Het meetmechanisme bestaat uit een doorbuigbalk van warmtebehandeld gelegeerd staal. Wanneer via het drukstuk een drukkracht wordt uitgeoefend, buigt de balk door en wordt de meetklok bediend. De aangegeven waarde is evenredig met de uitgeoefende kracht. Voor de meting kan de wijzer op nul worden ingesteld.

Elke meter met vlakke onderzijde wordt geleverd met een komvormig drukstuk en een lager. Voor verschillende contactvlakken zijn ook vlakke en bolvormige drukstukken verkrijgbaar. Het drukstuk moet geschikt zijn voor de capaciteit van de gekozen meter. Voor nauwkeurige meetresultaten moet de kracht centraal worden aangebracht.

Prijs opvragen >>

Mechanische meting van drukkracht met directe aflezing op een wijzerplaat
Laag profiel en vlakke onderzijde voor metingen bij beperkte ruimte
Nauwkeurigheid van ±1 % van het volle meetbereik
Verkrijgbaar met schaalverdeling in pounds of kilogrammen, in zeven capaciteiten
Instelbare nulstand van de wijzer vóór de meting
Geschikt voor handmatig gebruik, plaatsing op een vlak oppervlak of integratie in testopstellingen
Alternatieve vlakke en bolvormige drukstukken verkrijgbaar voor geschikte capaciteiten

Meting en drukstukken

De U-Force gebruiken

Plaats de meter met de vlakke onderzijde tegen een geschikt vlak steunoppervlak en breng de drukkracht centraal aan via het bovenste drukstuk. De doorbuigbalk brengt de beweging over op de meetklok, die de uitgeoefende kracht aangeeft. Stel de wijzer vóór de meting op nul in.

Het instrument meet uitsluitend drukkracht. Een excentrische of onjuist aangebrachte belasting kan onnauwkeurige meetresultaten veroorzaken. Kies een drukstuk dat geschikt is voor de capaciteit van de meter en het contactvlak.

Alternatieve drukstukken

Capaciteit meter	Vlak drukstuk	Bolvormig drukstuk
100–250 lb / 50–100 kg	30160-0011	30159-0014
500–1.000 lb / 500 kg	30484-0010	30483-0011

Alternatieve drukstukken zijn afzonderlijk verkrijgbaar. Controleer bij het bestellen welke contactvorm u nodig heeft.

U-Force mechanische drukkrachtmeter
Komvormig drukstuk en lager
Kunststof draagkoffer
Kalibratiecertificaat

Data sheet

Meting	Mechanische drukkrachtmeting, wijzerplaat
Beschikbare capaciteiten en schaalverdelingen	Schaalverdeling in pounds: 100 × 1 lb 250 × 2,5 lb 500 × 5 lb 1.000 × 10 lb Schaalverdeling in kilogrammen: 50 × 0,5 kg 100 × 1 kg 500 × 5 kg
Nauwkeurigheid	±1 % van het volle meetbereik
Modelreferentie van de fabrikant	100 × 1 lb: AWT05-100985 250 × 2,5 lb: AWT05-100986 500 × 5 lb: AWT05-100982 1.000 × 10 lb: AWT05-100983 50 × 0,5 kg: AWT05-100987 100 × 1 kg: AWT05-100988 500 × 5 kg: AWT05-100984

Producten

Artikel	Product
137372	U-Force Flat Bottom Force Gauge 100 x 1 lb
137373	U-Force Flat Bottom Force Gauge 250 x 2-1/2 lb
137374	U-Force Flat Bottom Force Gauge 500 x 5 lb
137375	U-Force Flat Bottom Force Gauge 1000 x 10 lb
137378	U-Force Flat Bottom Force Gauge 50 x 1/2 kg
137379	U-Force Flat Bottom Force Gauge 100 x 1 kg
137380	U-Force Flat Bottom Force Gauge 500 x 5 kg

Accessoires

Artikel	Product
137381	30160-0011 - Load fitting FLAT for U-Force 10 - 100kg
137383	30159-0014 - Load fitting DOME for U-Force 10 - 100kg
137385	30483-0011 - Load fitting DOME for U-Force 500kg
137387	30484-0010 - Load fitting FLAT for U-Force 500kg
137388	30434-0011 - Load fitting DOME for U-Force 1000 - 2500 kg
137389	30125-0015 - Load fitting CUP for U-Force 2K - 10K
137390	30475-0011 - Load fitting FLAT for U-Force 1000 - 2500 kg
