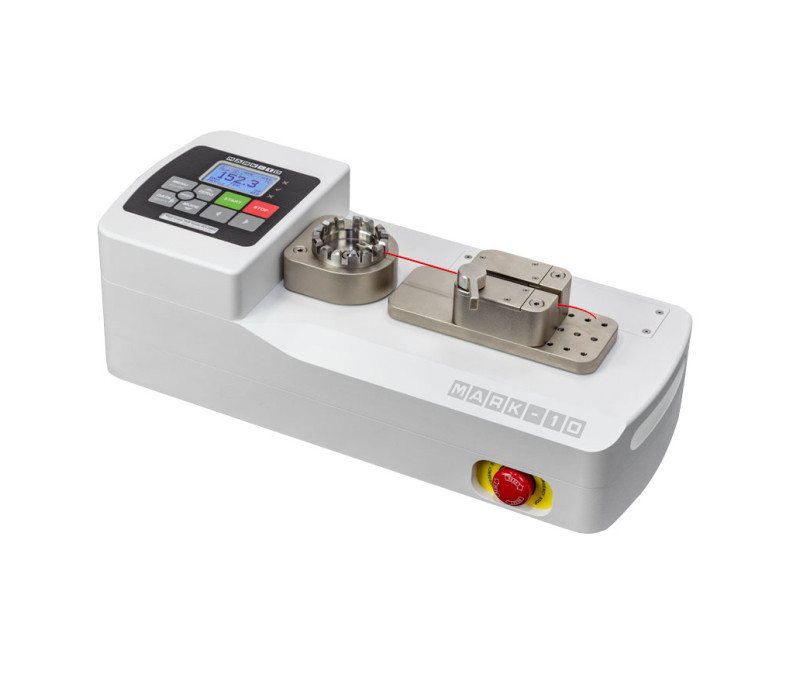

WT-205M Gemotoriseerde Krimptrekkrachttester

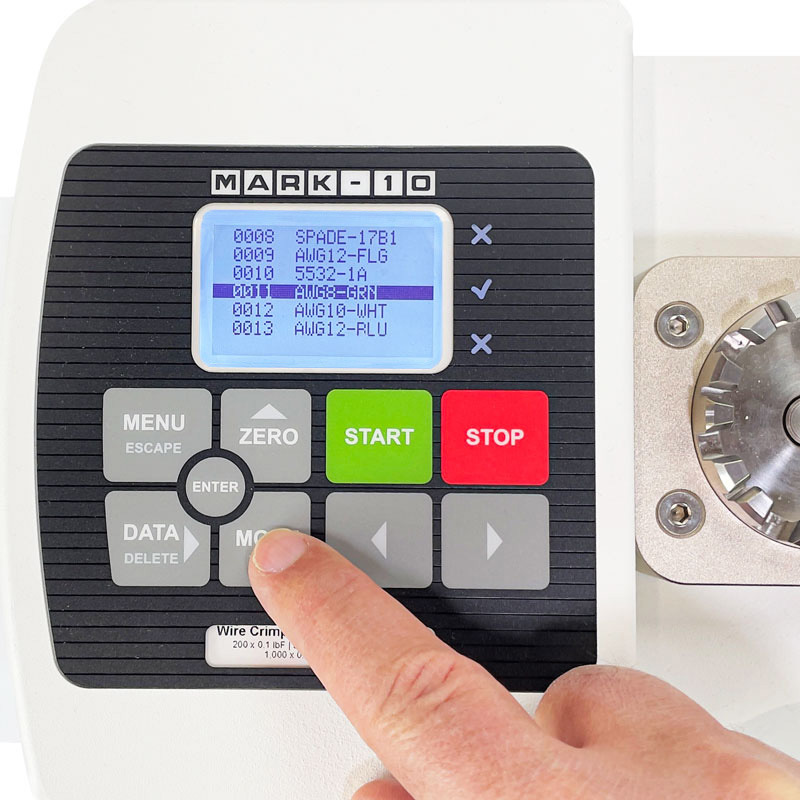

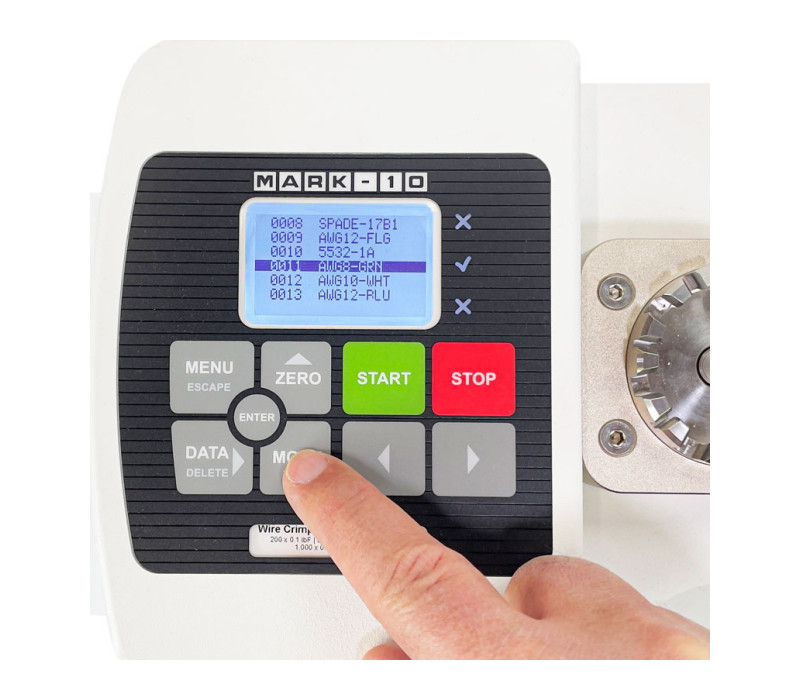

Sla meerdere profielen op en roep ze op, voor een snelle en nauwkeurige omschakeling naar verschillende testmethodes. Profielen kunnen een naam krijgen met maximaal 10 alfanumerieke tekens.

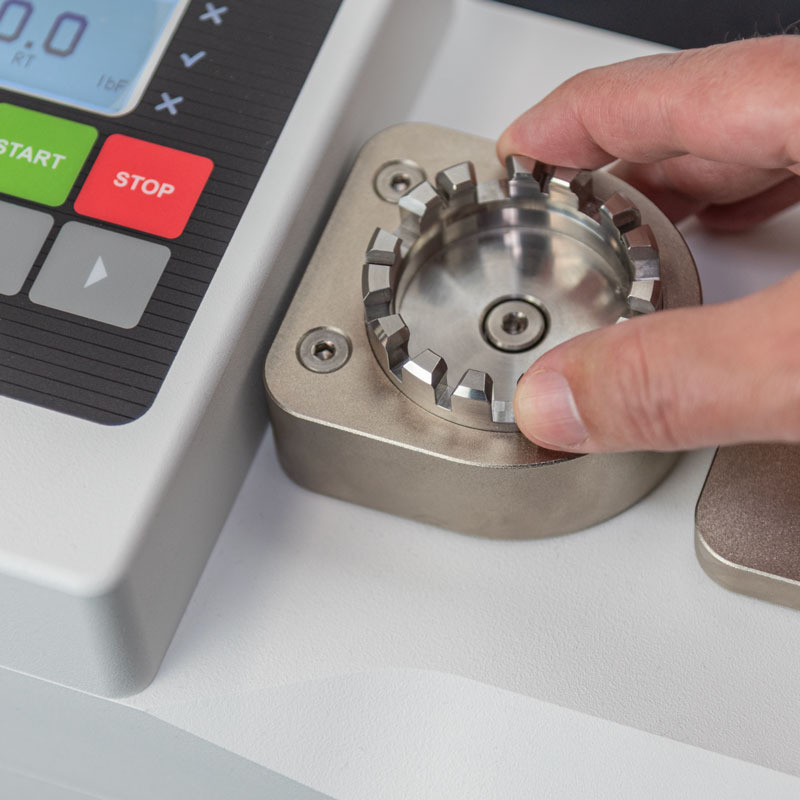

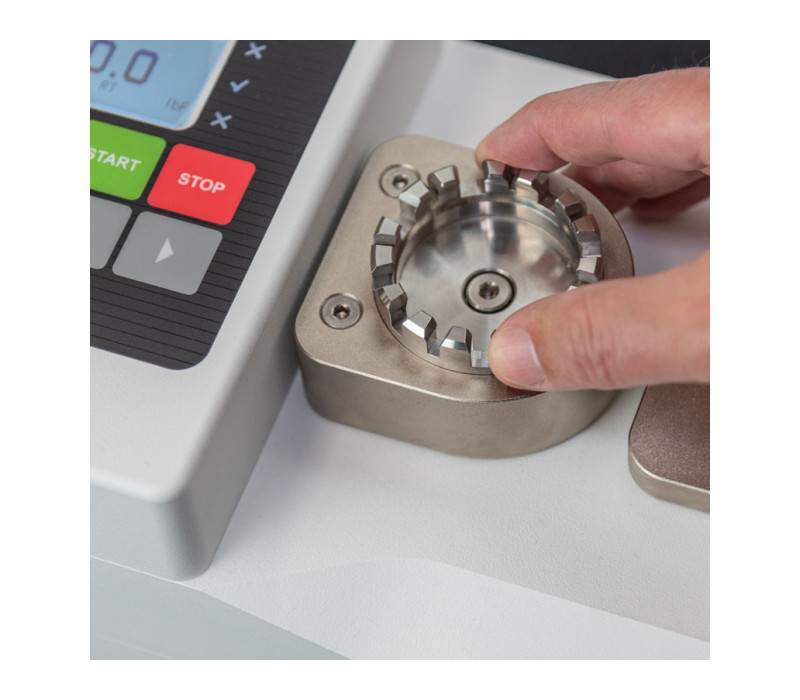

Roterende roterende armatuur, met sleuven van verschillende breedtes tot 6,3 mm (0,25 in).

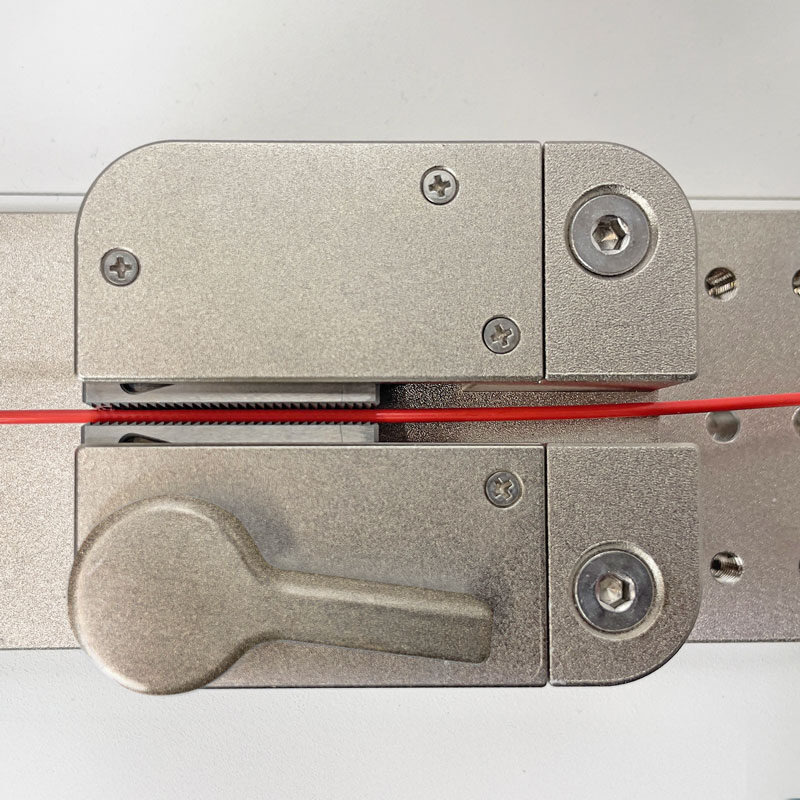

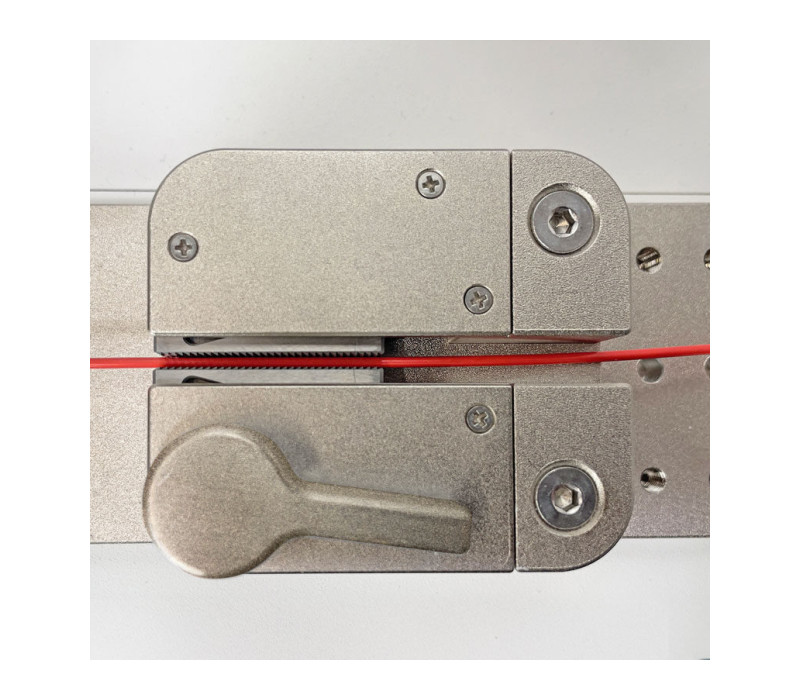

De wiggreep houdt het monster vast tussen de gekartelde kaken.

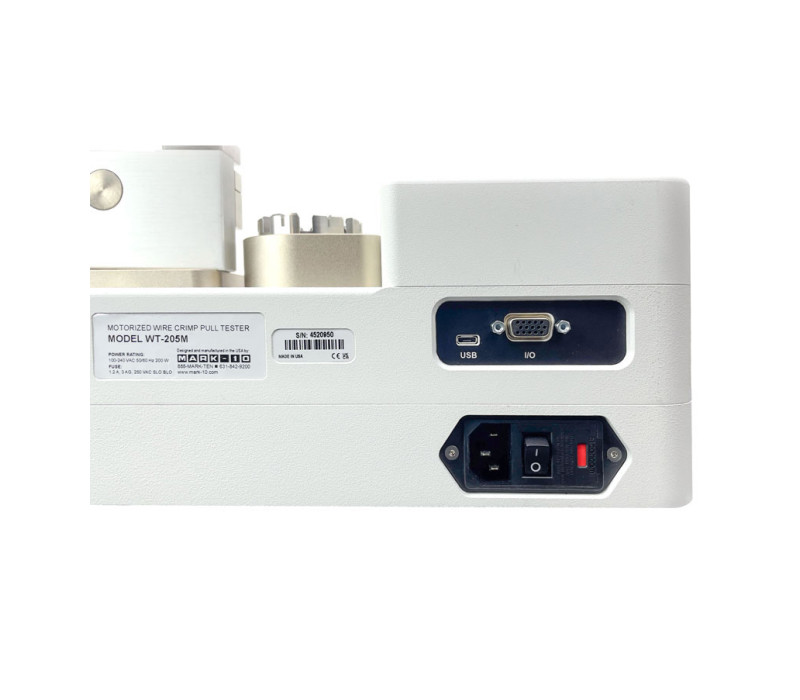

De WT-205M wordt gevoed door een AC adapter of oplaadbare batterij. Gegevens kunnen worden verzonden via USB, RS-232, Mitutoyo (Digimatic) en analoge uitgangen.

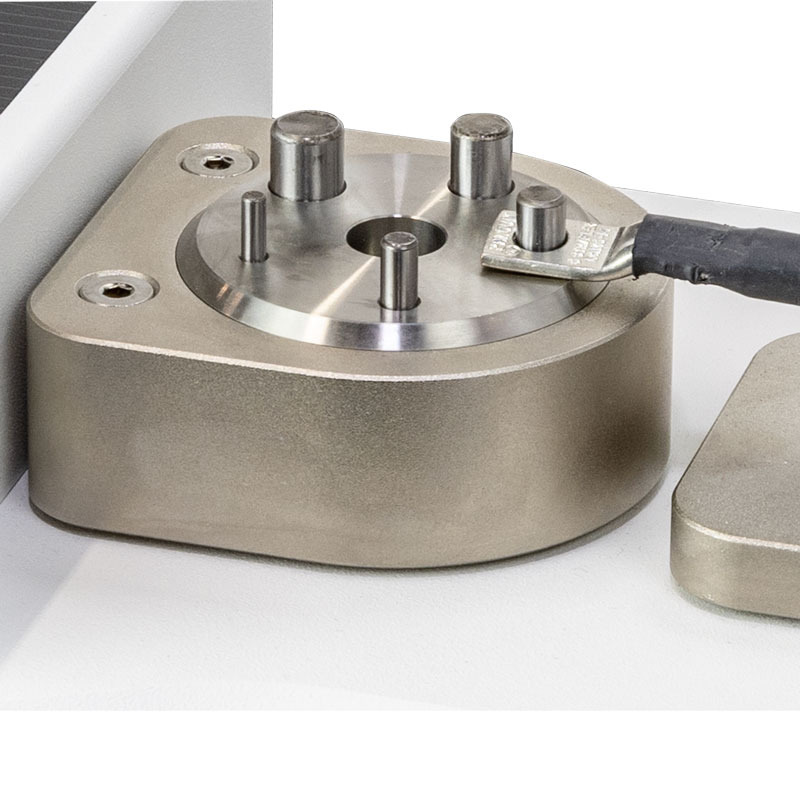

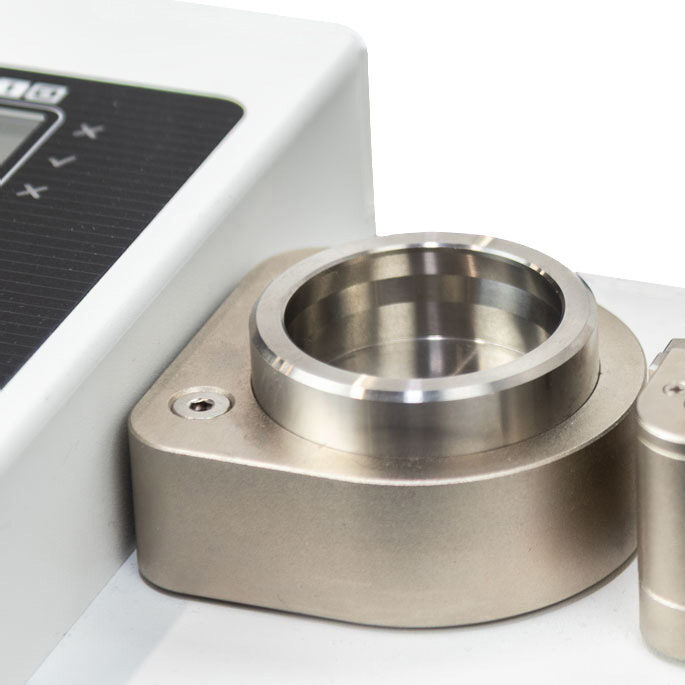

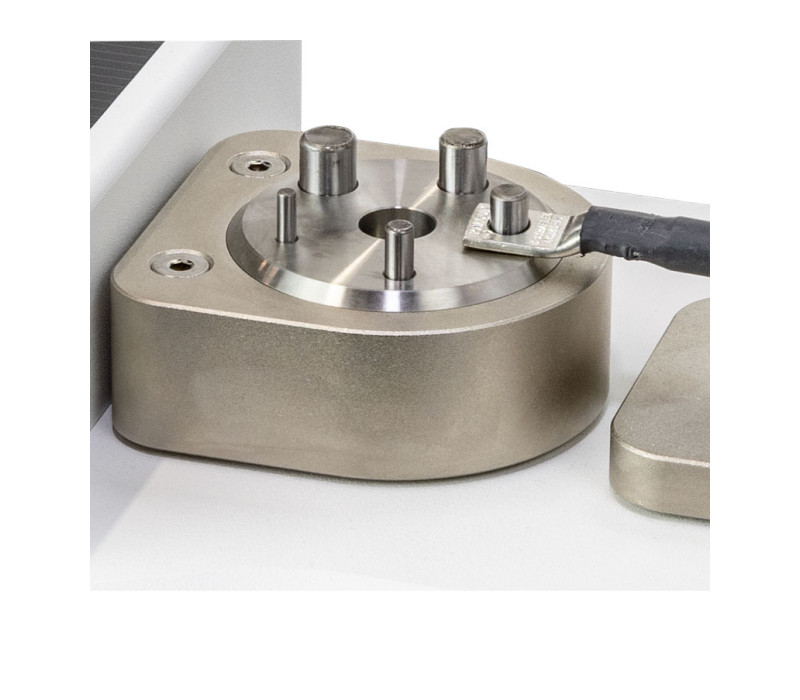

Optionele ringklembevestiging voor het testen van ringaansluitingen.

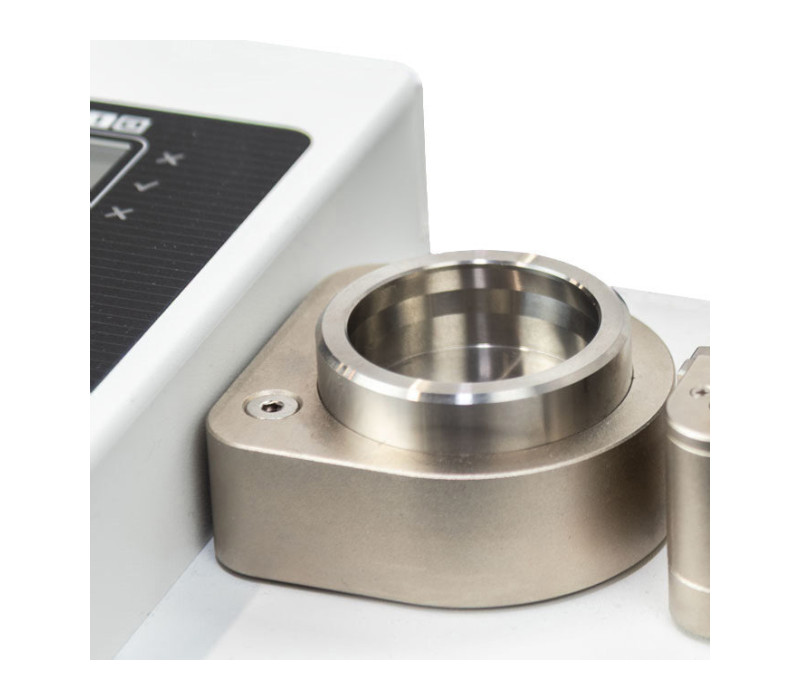

Er is een optionele blinde opspanning beschikbaar voor speciale bewerkingen op locatie, zodat unieke vormen en afmetingen van monsters mogelijk zijn

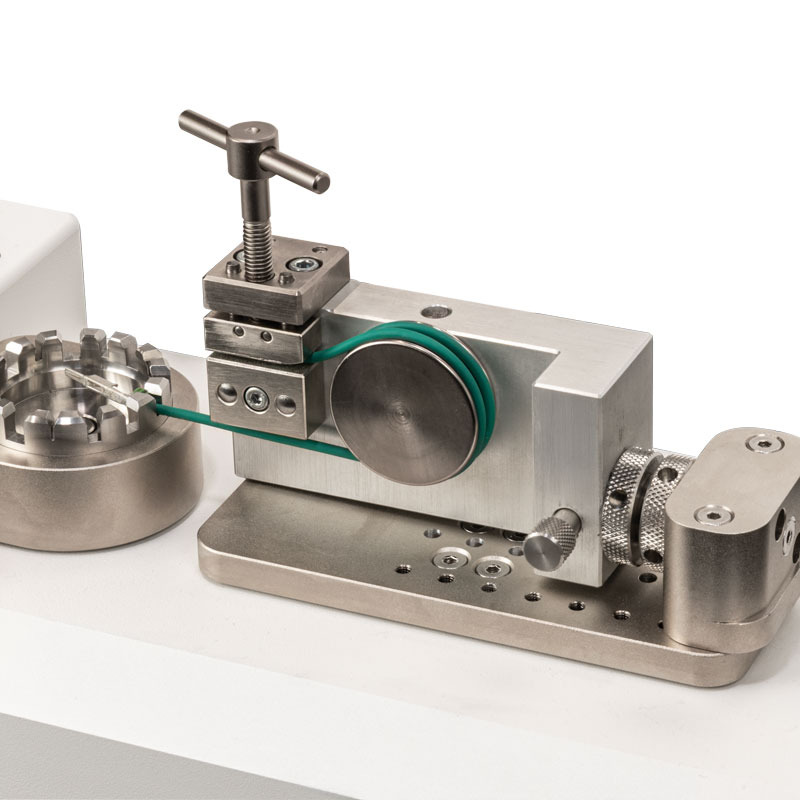

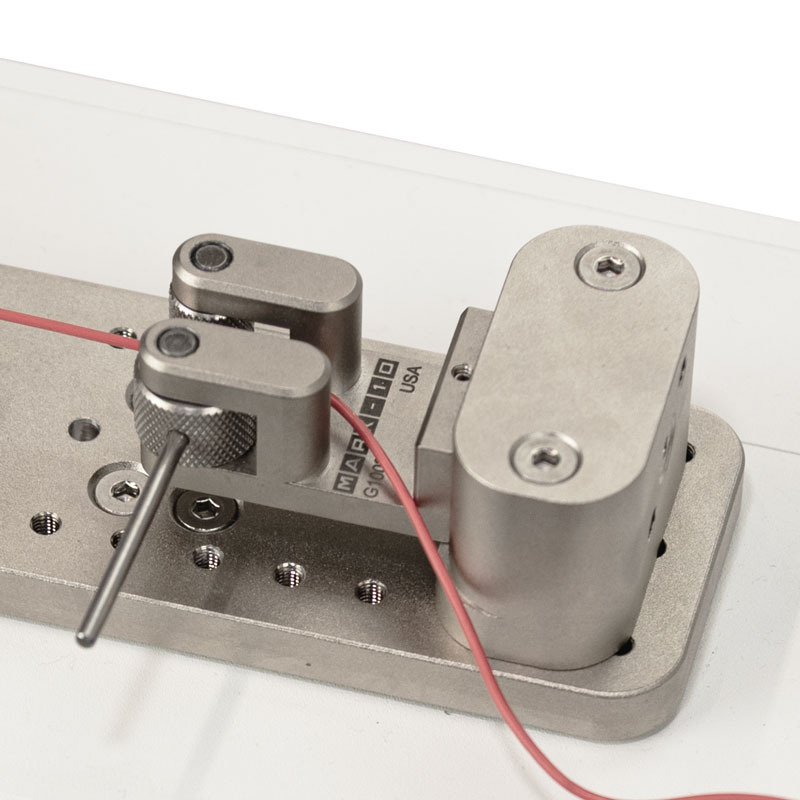

AC1134 Optionele paalgreepassemblage. Zet het vrije uiteinde van het monster vast met een paaltje en een bankschroef. Gebaseerd op de handgreep model G1102.

AC1133 Optionele dubbele rolgreep. Gekartelde nokrollen zetten het vrije uiteinde van de draad vast. Vervangt de standaard wiggreep. Gebaseerd op model G1002.

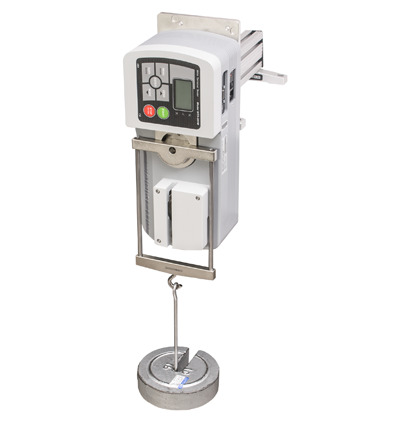

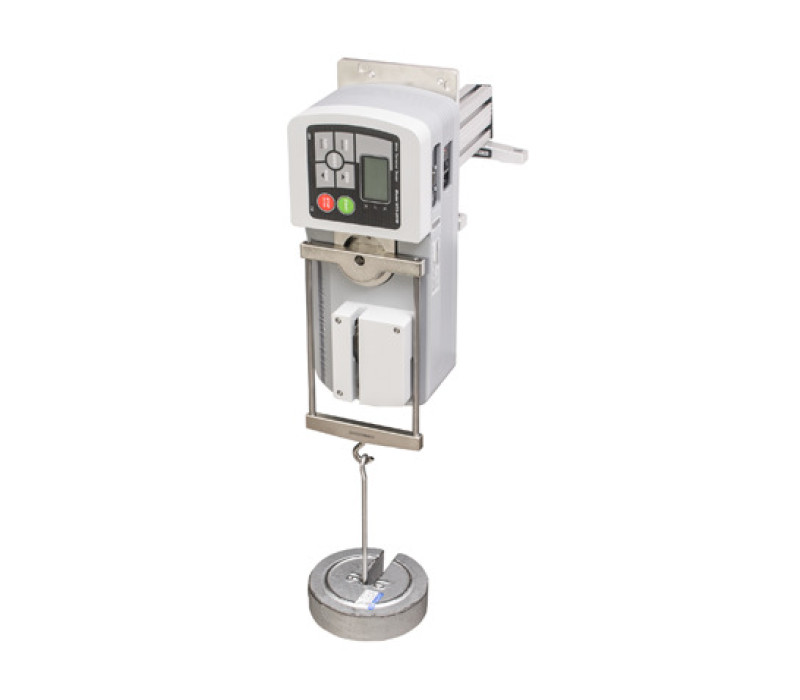

Op de afbeelding is een tester gemonteerd op een AC1049 kalibratiekit. Gewichten zijn niet verkrijgbaar bij Mark-10 of Checkline

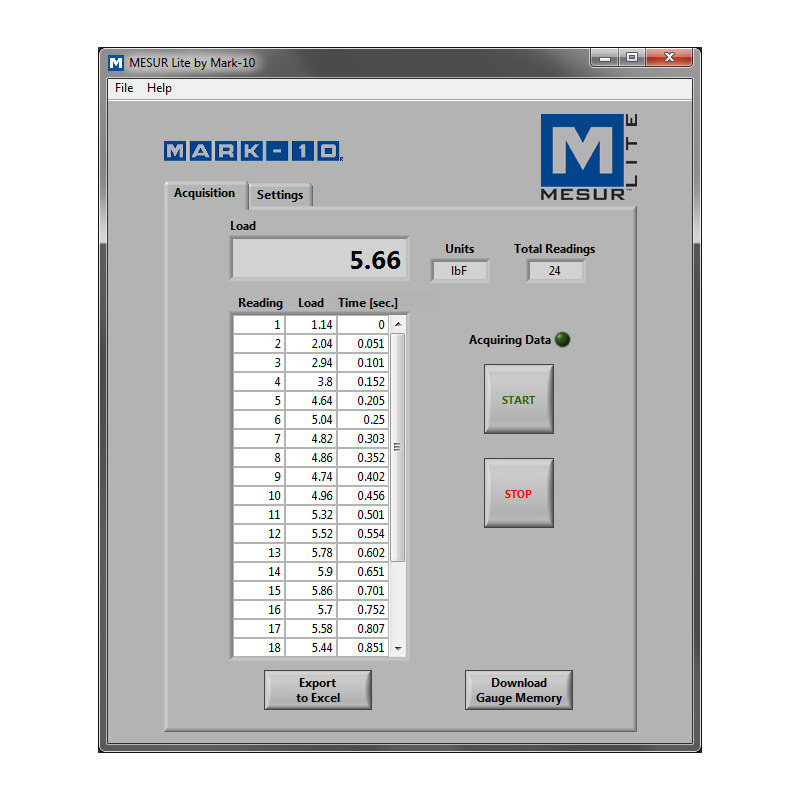

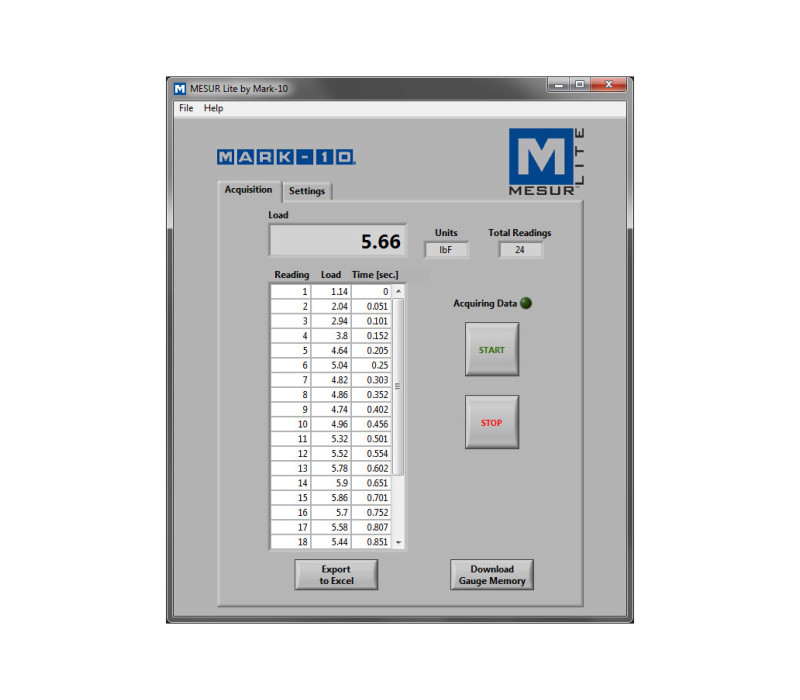

MESUR® Lite is een basisprogramma voor gegevensverzameling dat gegevens van een Mark-10 kracht- of koppelmeter in tabelvorm weergeeft en gegevens kan exporteren naar Excel.

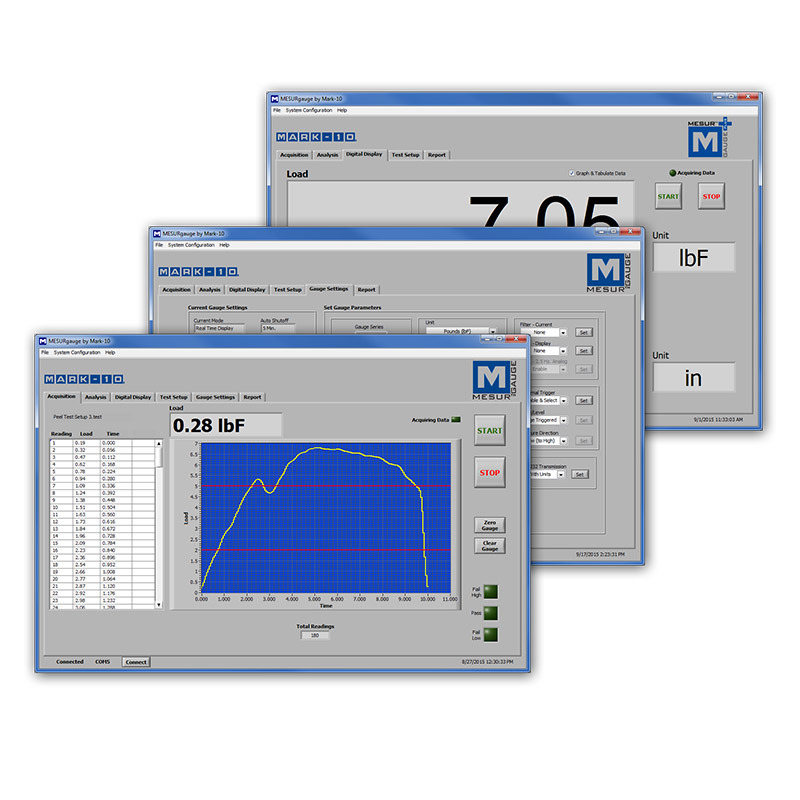

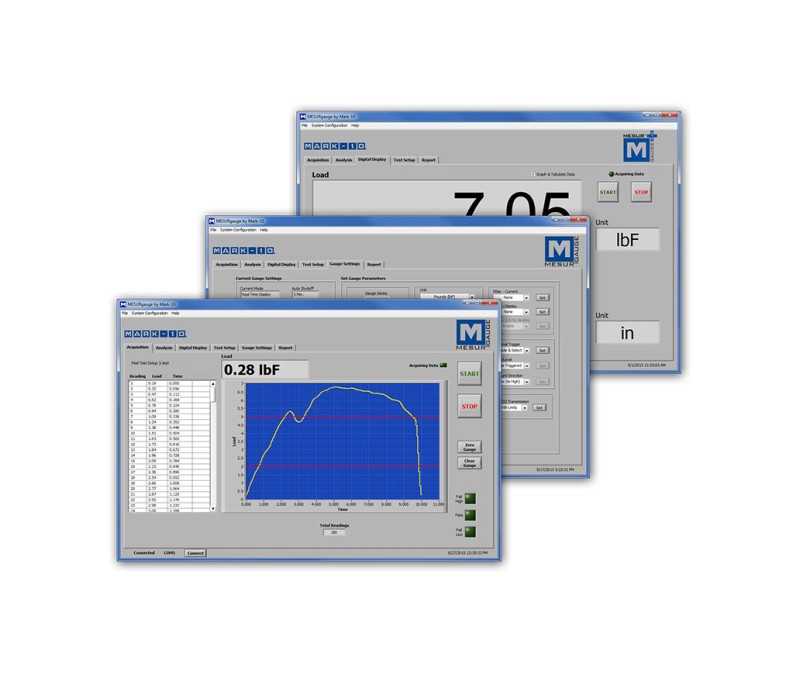

MESUR® gauge is een geavanceerd gegevensverzamelingsprogramma dat ontworpen is voor koppeling met Mark-10 meetinstrumenten en testbanken. Het programma tabuleert en plot belasting versus tijd en biedt een aantal geavanceerde hulpmiddelen voor testinstelling, analyse en rapportage.

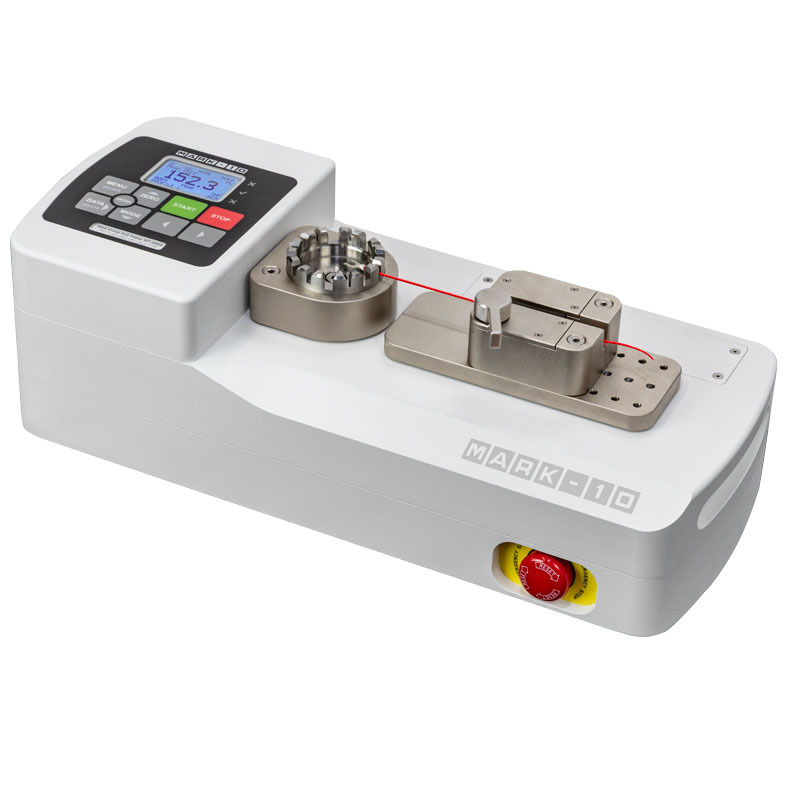

WT-205M Gemotoriseerde Crimp Treksterktemeter

Belangrijke opmerking: Het model WT3-201M is stopgezet en vervangen door de WT-205M.

De WT-205M is een gemotoriseerde crimp treksterktemeter die zowel destructieve als niet-destructieve testen uitvoert in volledige overeenstemming met UL-, ISO-, ASTM-, SAE- en MIL-normen. Dit geavanceerde instrument meet nauwkeurig krachten tot 1.000 N (200 lbF) en bevat geautomatiseerde functies om het testproces van krimpverbindingen te optimaliseren, wat maximale herhaalbaarheid en consistentie tijdens testcycli garandeert.

Belangrijkste kenmerken

Hoge meetcapaciteit: Meet tot 1.000 N (200 lbF) met nauwkeurige, gemotoriseerde werking.
Geavanceerd display: Verlicht grafisch LCD met real-time en piekwaarden, selecteerbare eenheden en pass/fail-indicatoren.
Flexibele testconfiguratie: Ondersteunt “pull-to-break”, “pull-to-load” en “hold-at-load” routines (optioneel).
Testautomatisering: Automatisch terugkeren na breuk, auto-zero-functie en gegevensopslag met overdrachtsmogelijkheid.
Uitgebreide connectiviteit: USB, RS-232, Mitutoyo (Digimatic) en analoge uitgangen voor eenvoudige gegevensoverdracht.
Gegevensopslag en profielen: Slaat tot 2.000 metingen op met datum/tijd (optioneel) en tot 500 testprofielen (optioneel).
Verstelbare kabelklem: Geschikt voor draaddiameters tot AWG 3 (6,3 mm) met zelfinstellende wigklem.
Systeembeveiliging: Wachtwoordbeveiliging voorkomt ongeoorloofde parameterwijzigingen en beschermt de integriteit van testgegevens.

Belangrijkste voordelen

Efficiënt werken: Verkort de testtijd dankzij automatische terugloop en post-break functies.
Nauwkeurigheid en betrouwbaarheid: Een bemonsteringsfrequentie van 7.000 Hz garandeert een precieze piekmeting bij elke test.
Inclusief software voor gegevensregistratie: Wordt geleverd met MESUR® Lite voor datalogging, directe export naar Excel en grafische weergave.
Veelzijdige toepassing: Compatibel met diverse soorten draden en isolatiematerialen (monsteranalyse aanbevolen vóór aankoop).

Wilt u een persoonlijke offerte ontvangen of monsters laten testen op compatibiliteit? Neem contact met ons op.

€ 4.587,00

Nu bestellen

Testprofiel Compatibiliteit: Slaat tot 500 testprofielen op voor verschillende toepassingen (optionele functie).
Visuele en geluidsindicators: Groen/rode LED en configureerbar alarm voor testen met gedefinieerde limieten.

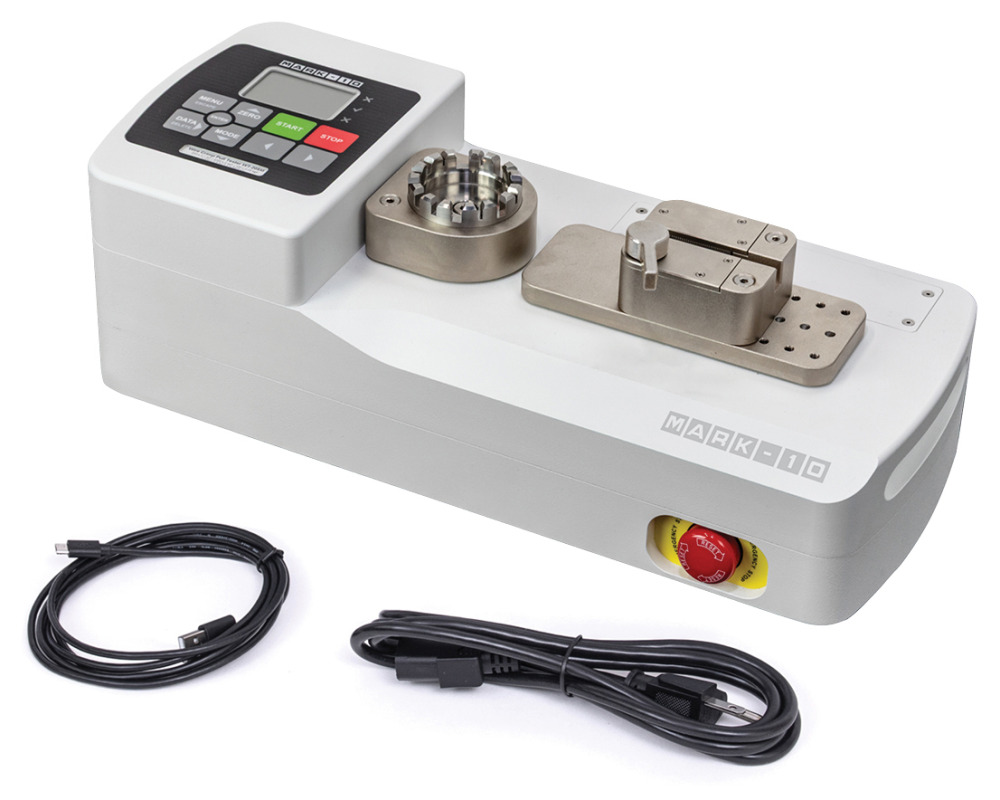

De WT-205M Gemotoriseerde Crimp Treksterktemeter wordt geleverd zoals links weergegeven en bevat de volgende standaardaccessoires:

USB-kabel
Stroomkabel
Fabrikantskalibratiecertificaat (zonder meetgegevens)
Gebruikershandleiding
Basissoftware voor gegevensregistratie MESUR® Lite
Optioneel: Kalibratiecertificaat met gemeten waarden (op aanvraag verkrijgbaar)

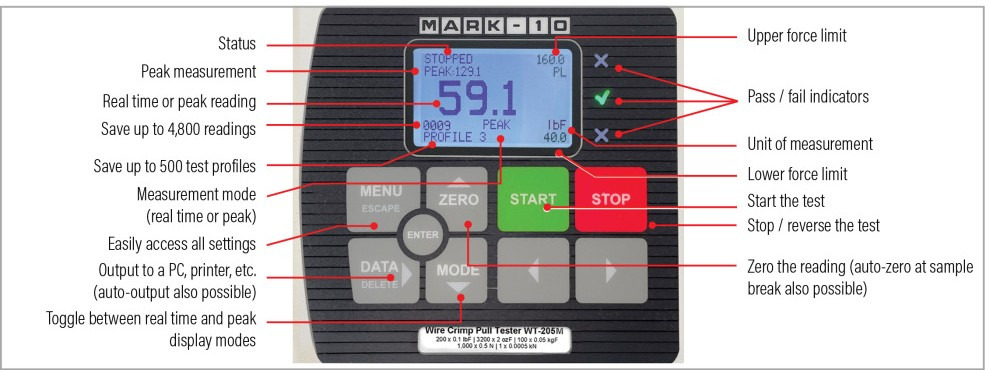

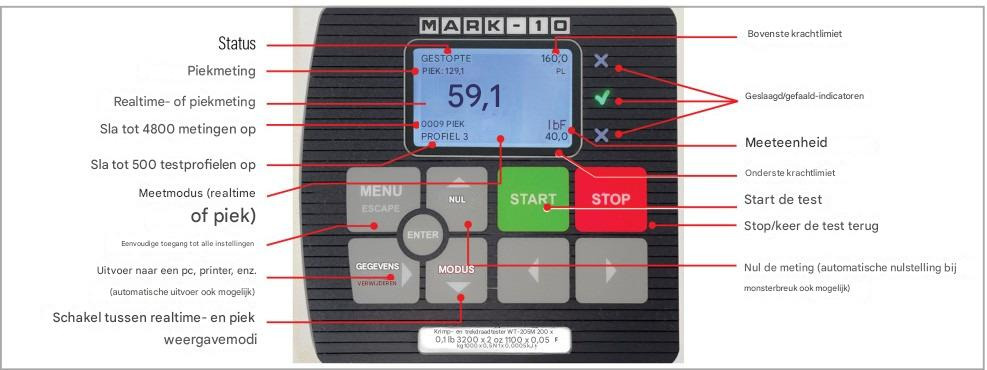

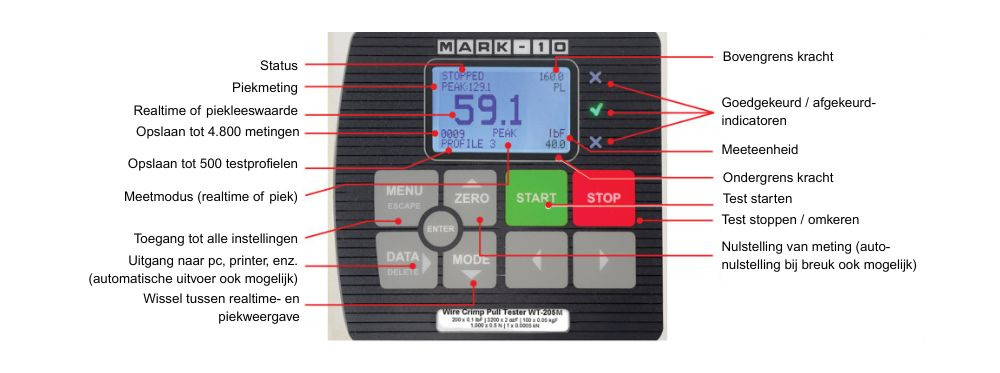

Bedieningselementen en displays

wt205m_controls-1

Optionele functies

Functie	Onderdeelnummer	Beschrijving
Profielen	WF010	Maakt het mogelijk volledige sets testparameters op te slaan en terug te roepen, inclusief snelheid, pass/fail-limieten, meeteenheden en meer. Tot 500 profielen kunnen worden opgeslagen voor snelle configuratie.
Trekken tot belasting	WF011	Het apparaat stopt automatisch wanneer de ingestelde doelbelasting is bereikt, wat zorgt voor nauwkeurige controle tijdens niet-destructieve testen.
Belasting vasthouden	WF012	De tester stopt en houdt een gedefinieerde belasting vast gedurende een vooraf ingestelde tijd, ideaal voor het evalueren van klemvastheid of langdurige stabiliteit.
Datum- en tijdstempel	WF013	Voegt automatisch een datum- en tijdstempel toe aan elke opgeslagen meting voor traceerbaarheid en documentatie.
Volledig optiepakket	WFCOMP-205M	Bevat alle bovengenoemde optionele functies tegen een gereduceerde bundelprijs.
Elk van deze optionele functies kan bij bestelling worden aangeschaft of later in het veld worden geactiveerd via een eenvoudige software-activering. De tester wordt geleverd in demomodus, waarin alle optionele functies gedurende 160 bedrijfsuren zijn ingeschakeld.

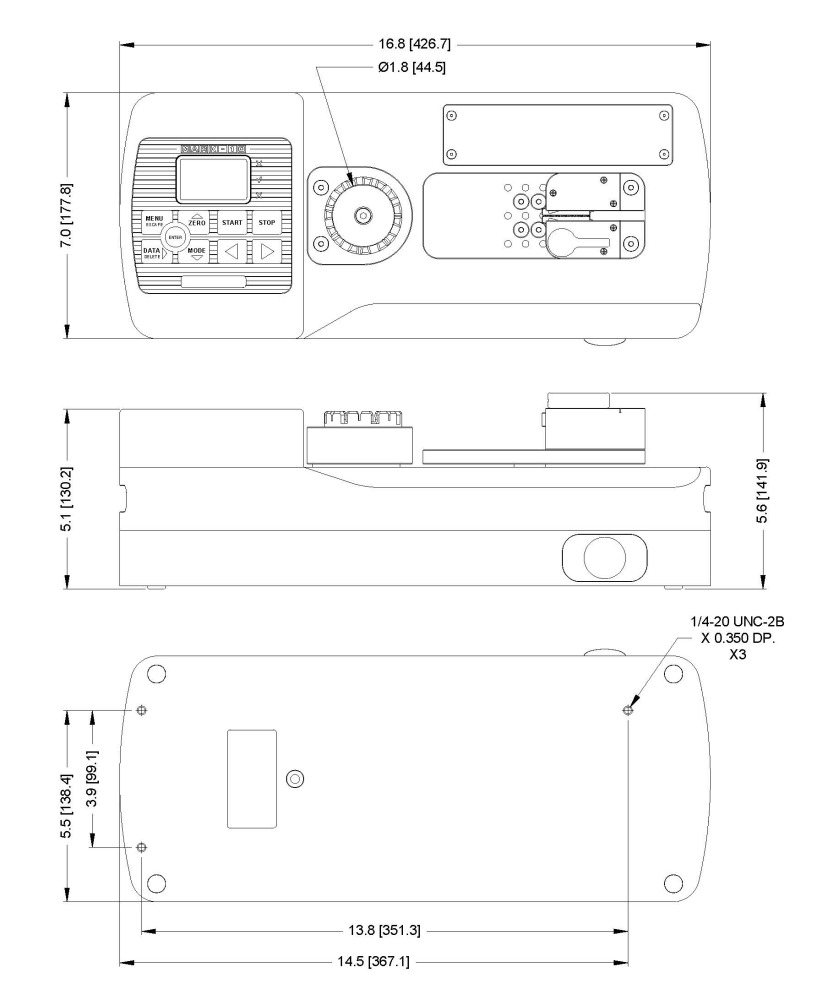

WT-205M Afmetingen

De WT-205M Gemotoriseerde Crimp Treksterktemeter heeft een compact ontwerp voor gebruik op een werkbank met een robuuste aluminium behuizing die hoge stabiliteit tijdens gebruik garandeert, terwijl de totale afmetingen minimaal blijven. Dankzij dit formaat is het instrument ideaal voor productie- en laboratoriumomgevingen waar ruimte-efficiëntie en herhaalbaarheid essentieel zijn.

Totale lengte: 426,7 mm (16,8 in)
Breedte: 177,8 mm (7,0 in)
Hoogte: 130,2 mm (5,1 in) – 141,9 mm (5,6 in)
Basisafmetingen: 367,1 mm × 138,4 mm (14,5 in × 5,5 in)
Montagegaten: Drie 1/4-20 UNC-2B schroefgaten, 0,350 in diep
Gewicht (ca.): 7,0 kg (15,4 lb)

Dankzij de stevige constructie en het compacte formaat kan de WT-205M eenvoudig worden geïntegreerd in productietestbanken, kalibratiestations of kwaliteitscontroletafels, en levert hij consistente en betrouwbare meetresultaten.

Capaciteit & Resolutie	1,000 x 0,5 N \| 1 x 0,0005 kN
Nauwkeurigheid	±0,2% van de volledige schaal
Draaddiameterbereik:	0,3 - 6,3 mm
Minimale monster lengte	53,3 mm, exclusief kabeluiteinde
Maximale monster verlenging	58,4 mm
Snelheidsbereik:	Test snelheid: 10 - 300 mm/min [0,4 - 12,0 in/min] Snelheid naderen/terugkeren: 300 - 625 mm/min [12,0 - 25,0 in/min] Terugkeersnelheid: 300 - 1,125 mm/min [12,0 -45,0 in/min]
Nauwkeurigheid van snelheidsinstelling:	±0,2%
Snelheidsvariatie bij belasting:	0% (stappenmotor gestuurd)
Stroomvoorziening:	Universele ingang 80-240 VAC, 50/60 Hz
Bemonsteringsfrequentie:	7000 Hz
Uitgangen:	USB / RS-232: Configureerbaar tot 115,200 baud. Mitutoyo (Digimatic): Serieel BCD geschikt voor alle Mitutoyo SPC-compatible aparaten.
Overbelasting beveiliging:	De motor stopt bij een belasting van 120% van de voledige schaal. (vanaf 110% laad de display OVER zien)
Gewicht:	12,7 kg
Verzend gewicht:	15 kg
Omgevings vereisten:	5-40° C - 96 % Max. Luchtvochtigheid (niet condenserend)
Garantie:	3 jaar

Producten

Artikel	Product	Prijs	Aantal	Actie
140214	WT-205M Motorized Wire Terminal Tester - 1000 N	€ 4.587,00

Accessoires

Artikel	Product	Prijs
133953	Long Form NIST certificate with data (ordered with a new gauge)	€ 80,00
140215	WF010 - Save multiple profiles (optional function for WT-205 and WT-205M)	€ 840,00
140216	WF011 - Pull to load (optional function for WT-205M)	€ 633,00
140217	WF012 - Load holding (optional function for WT-205M)	€ 947,00
140218	WF013 - Date & time stamp (optional function for WT-205 and WT-205M)	€ 582,00
140221	AC1135 Ring terminal fixture for WT-205(M)	€ 206,00
140219	WFCOMP-205M - Complete options package (optional function for WT-205M)	€ 1.951,00
140222	AC1136 Machinable blank terminal fixture for WT-205(M)	€ 188,00
140225	AC1134 Bollard Grip Assembly	€ 797,00
140226	AC1133 Dual roller grip assembly	€ 328,00
140227	AC1132 Wedge grip assembly	€ 699,00
140224	AC1137-2 - Carrying case for WT-205M	€ 413,00
134222	AC1049 Calibration kit for WT3-201/WT3-201M (weights not included)	€ 938,00
130819	15-1005 MESURgauge PLUS Load & Travel Analysis Software, 1 license	€ 666,00

Alle genoemde prijzen zijn exclusief btw en verzend- en behandelingskosten.
