Digitale spanningsmeter met kleurendisplay en geleiderollen ZED

ZED Digitale spanningsmeter voor garens en fijne draden

Digitale meting van lage spanningen in garens, vezels en fijne draden

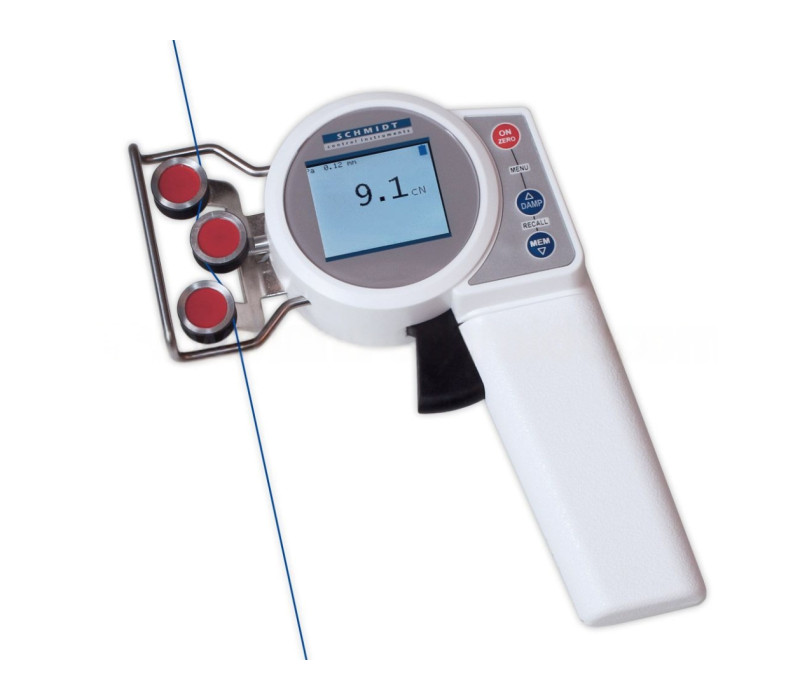

De digitale spanningsmeter ZED meet lage spanningen in bewegende garens, vezels en fijne draden. De draadgeleider van 63 mm en de grotere geleiderollen maken het instrument geschikt voor algemene metingen van lage spanningen waarbij miniatuurrollen niet nodig zijn. De twee modellen hebben meetbereiken van 1,0–200,0 cN en 1–500 cN.

Met het trekkerbediende mechanisme kunt u de geleiderollen verplaatsen om het bewegende materiaal eenvoudig in te voeren en te verwijderen. Het verlichte TFT-kleurendisplay biedt numerieke weergave, een live staafdiagram en een spannings-tijddiagram. Het scherm draait automatisch in stappen van 90° om zich aan de meetpositie aan te passen.

De automatische nulstelling, instelbare elektronische demping en selecteerbare meeteenheden ondersteunen betrouwbare metingen. Voor verschillende materialen kunnen één fabriekskalibratiecurve en maximaal drie klantspecifieke kalibratiecurven worden opgeslagen. Voor andere materialen en hogere materiaalsnelheden zijn verschillende geleiderolconfiguraties verkrijgbaar.

Prijs opvragen >>

Twee modellen met meetbereiken van 1,0–200,0 cN en 1–500 cN

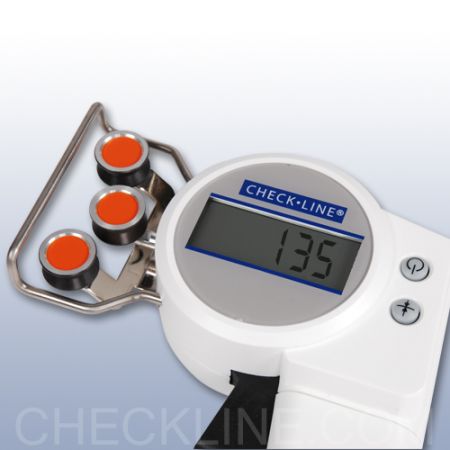

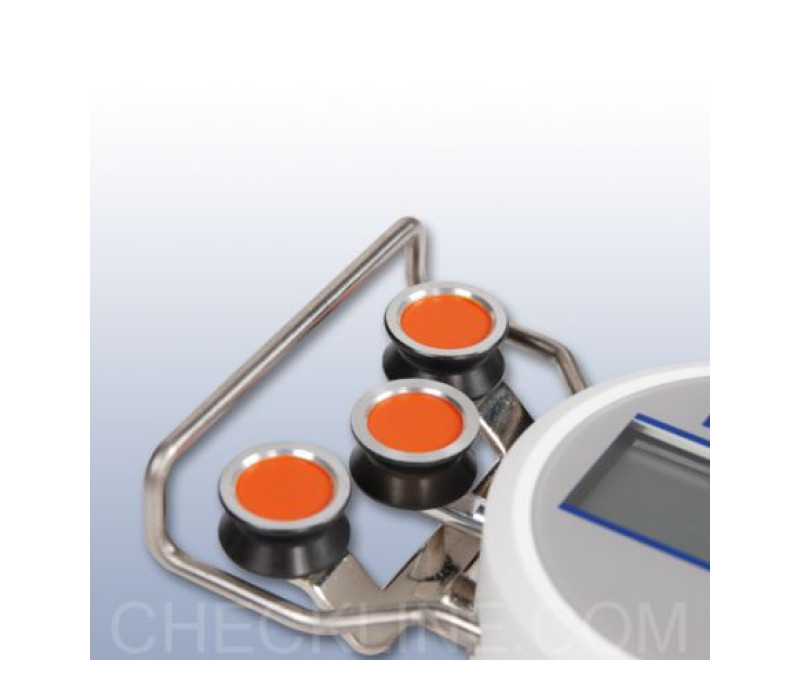

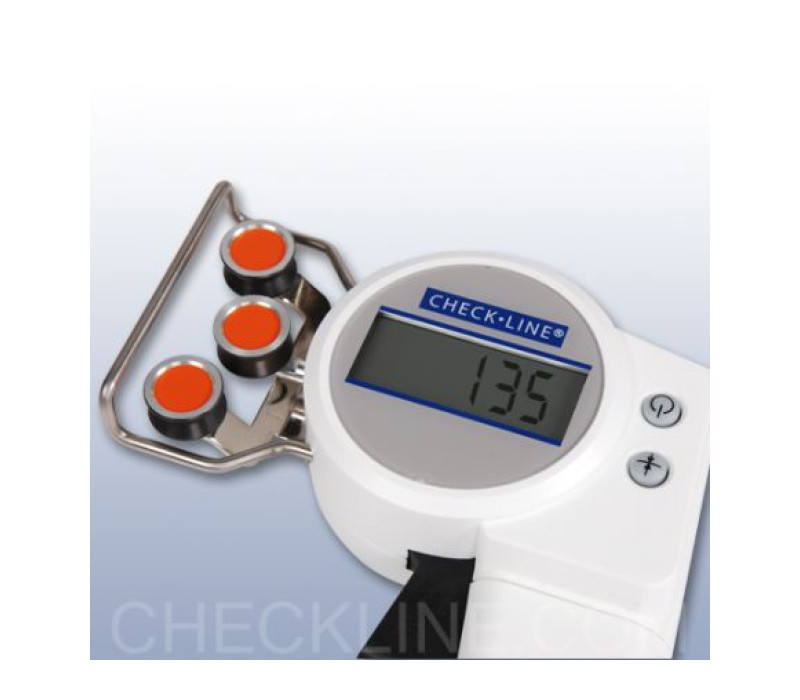

Draadgeleider van 63 mm met kogelgelagerde, V-gegroefde geleiderollen

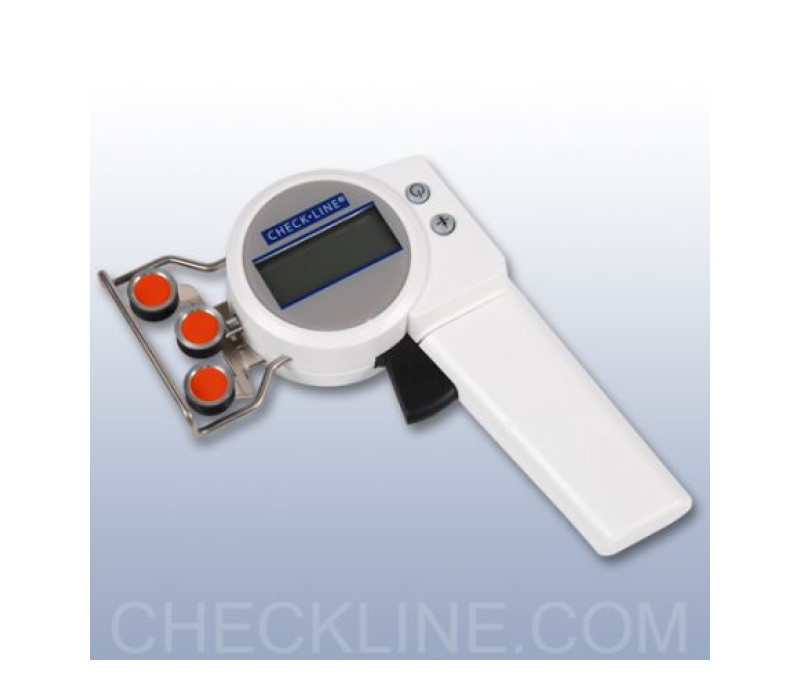

Trekkerbediend mechanisme om de geleiderollen te verplaatsen bij het invoeren en verwijderen van bewegend materiaal
Verlicht TFT-kleurendisplay met numerieke weergave, live staafdiagram en spannings-tijddiagram
Automatische schermrotatie in stappen van 90° en nulstelling in elke meetpositie
Selecteerbare meeteenheden: cN, g, N en lb
Opslag van de laatste meetwaarde, het gemiddelde, MIN, MAX en de standaardafwijking per meetinterval
Instelbare elektronische demping en visuele MIN/MAX-grenswaardealarmen
Eén fabriekskalibratiecurve en geheugen voor drie klantspecifieke kalibratiecurven
Ingebouwde oplaadbare LiPo-accu voor circa 25 uur continu gebruik
Optionele geleiderolconfiguraties voor materiaalsnelheden tot 5000 m/min

Digitale spanningsmeter ZED met ingebouwde oplaadbare LiPo-accu

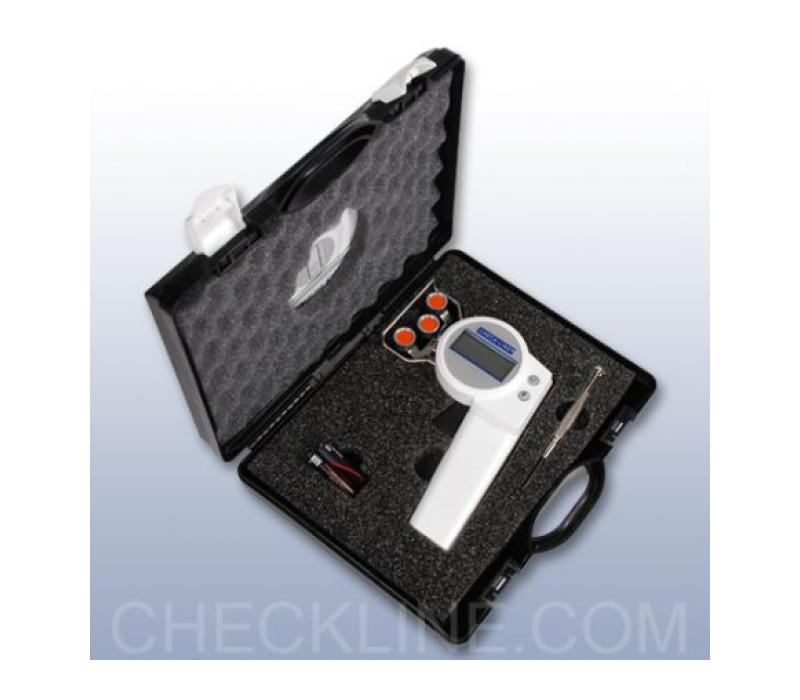

Transportkoffer
USB-netadapter (100–240 V) met vier verwisselbare stekkeradapters (EU, VS, VK en AUS/NZ)
Conformiteitscertificaat 2.1 volgens EN 10204
Gebruiksaanwijzing in het Engels of Duits (naar keuze)

Een keuringscertificaat 3.1 volgens EN 10204, inclusief kalibratierapport, is optioneel verkrijgbaar.

Meetbereik	ZED-200: 1,0–200,0 cN ZED-500: 1–500 cN
Resolutie	ZED-200: 0,1 cN ZED-500: 1 cN
Nauwkeurigheid	±1% van het volledige meetbereik ±1 digit (doorgaans ±0,5% van het volledige meetbereik)
Meeteenheden	cN, g, N, lb (selecteerbaar)
Kalibratie	Fabriekskalibratie: PA-monofilament, Ø 0,20 mm Geheugen: 1 fabriekskalibratiecurve + 3 klantspecifieke curven
Meetkop	Breedte draadgeleider: 63 mm Groefdiameter geleiderollen: 12 mm
Overschrijding meetbereik / Overbelastingsbeveiliging	Overschrijding meetbereik: 10% van het volledige meetbereik zonder nauwkeurigheidsgarantie Overbelastingsbeveiliging: 200% van het volledige meetbereik
Voeding	Ingebouwde oplaadbare LiPo-accu Circa 25 h continu gebruik Circa 3,5 h oplaadtijd
Gebruiksomstandigheden	10–45°C; max. 85% RH
Behuizing	POM-kunststof; 157 × 130 × 33 mm (L × B × H) Nettogewicht circa 200 g

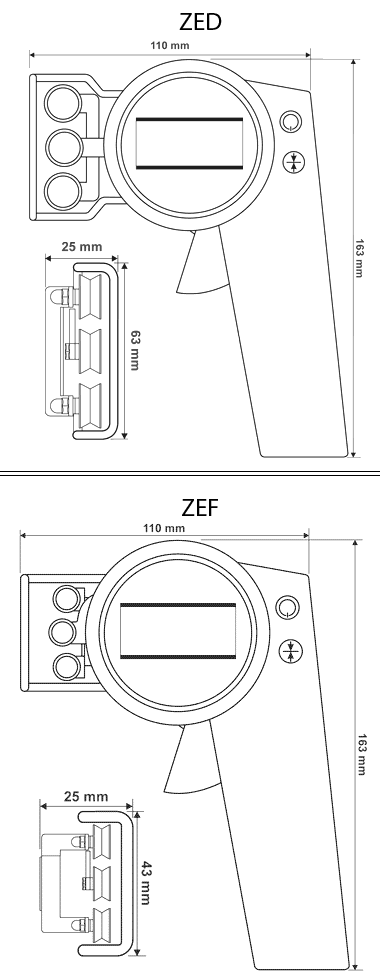

Raadpleeg de tekening voor de afmetingen van de ZED. Alle afmetingen zijn aangegeven in millimeters.

Spanningsbereik

Model	Meetbereik	Resolutie	Breedte draadgeleider
ZED-200	1,0–200,0 cN	0,1 cN	63 mm
ZED-500	1–500 cN	1 cN	63 mm
Beide modellen zijn in de fabriek gekalibreerd met PA-monofilament (polyamide), Ø 0,20 mm. Dit kalibratiemateriaal is geschikt voor circa 95% van de toepassingen. Wij adviseren een klantspecifieke kalibratie wanneer het te meten materiaal aanzienlijk afwijkt in diameter, stijfheid of vorm. Hiervoor is circa 5 m van het materiaal van de klant nodig.

Geleiderollen

Rollencode	Max. materiaalsnelheid	Rolmateriaal
Standaard	2000 m/min	Hardgecoat aluminium
Code K	3500 m/min	Hardgecoat aluminium
Code H	5000 m/min	Plasmagecoat aluminium
Code T	1000 m/min	Zwart POM
Code W	1000 m/min	Vernikkeld staal
Code CE2	1000 m/min	Keramisch gecoat aluminium

Vermeld bij het bestellen van een afwijkende rolconfiguratie het model en de rollencode, bijvoorbeeld ZED-500-K. Voor standaardrollen is geen extra code nodig.

Producten

Artikel	Product
133372	ZED-200 Tension Meter Digital 1-200 cN
132904	ZED-500 Tension Meter Digital 1-500 cN

Alle genoemde prijzen zijn exclusief btw en verzend- en behandelingskosten.
