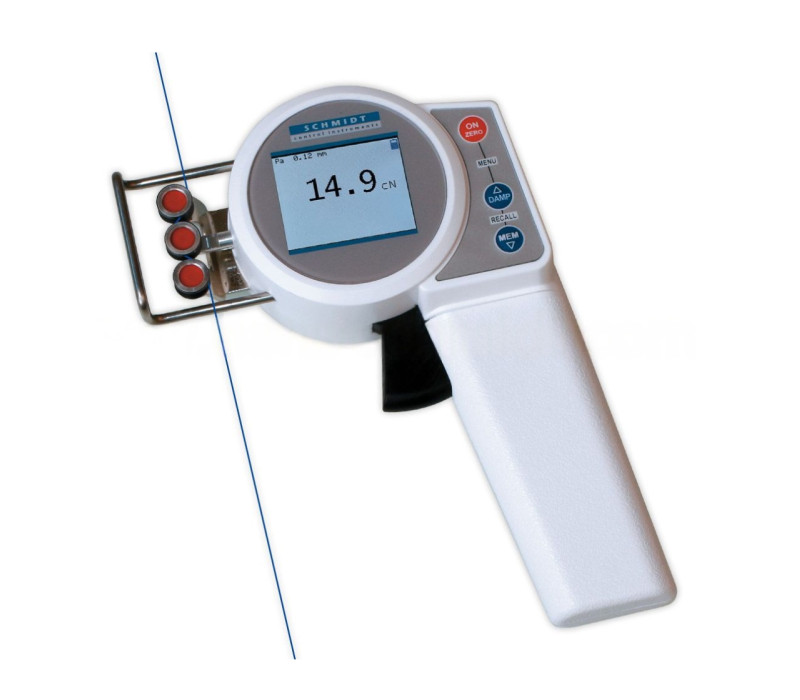

Digitale spanningsmeter met smalle draadgeleider en kleurendisplay ZEF

ZEF Digitale spanningsmeter voor moeilijk bereikbare plaatsen

Digitale meting van lage spanningen op moeilijk bereikbare plaatsen

De digitale spanningsmeter ZEF meet lage spanningen in bewegende garens, vezels en fijne draden. Dankzij de smalle draadgeleider van 43 mm en de kleine geleiderollen is het instrument bijzonder geschikt voor meetpunten die moeilijk bereikbaar zijn. De drie modellen bestrijken meetbereiken van 0,5 tot 200 cN.

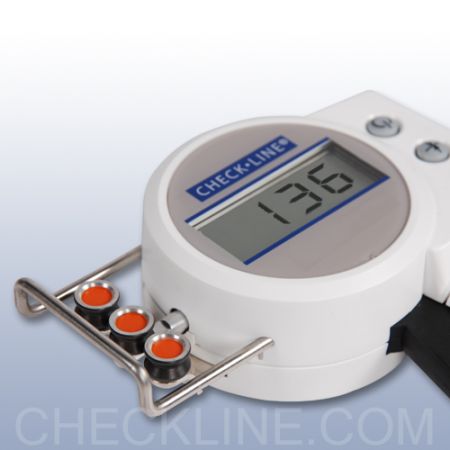

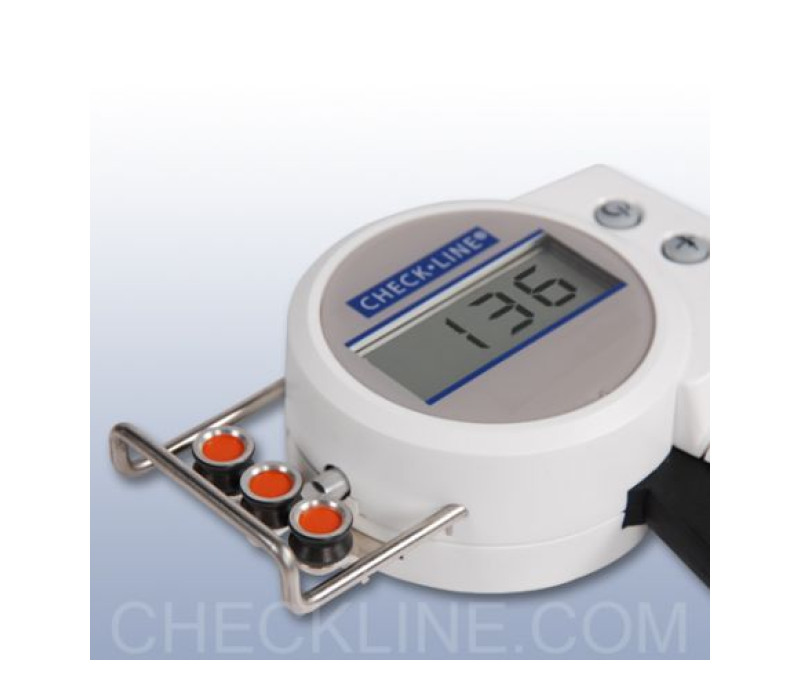

Met het trekkerbediende mechanisme kunt u de geleiderollen verplaatsen om het bewegende materiaal eenvoudig tussen de rollen te plaatsen. Het verlichte TFT-kleurendisplay biedt drie weergavemodi en draait automatisch in stappen van 90°, zodat u de meetwaarden in verschillende meetposities gemakkelijk kunt aflezen.

De automatische nulstelling, instelbare elektronische demping en selecteerbare meeteenheden ondersteunen een consistente bediening. Het instrument slaat één fabriekskalibratiecurve en maximaal drie klantspecifieke kalibratiecurven voor verschillende materialen op.

Smalle draadgeleider van 43 mm met kleine V-gegroefde rollen voor moeilijk bereikbare meetpunten
Drie modellen met meetbereiken van 0,5–50,0 cN tot 1,0–200,0 cN

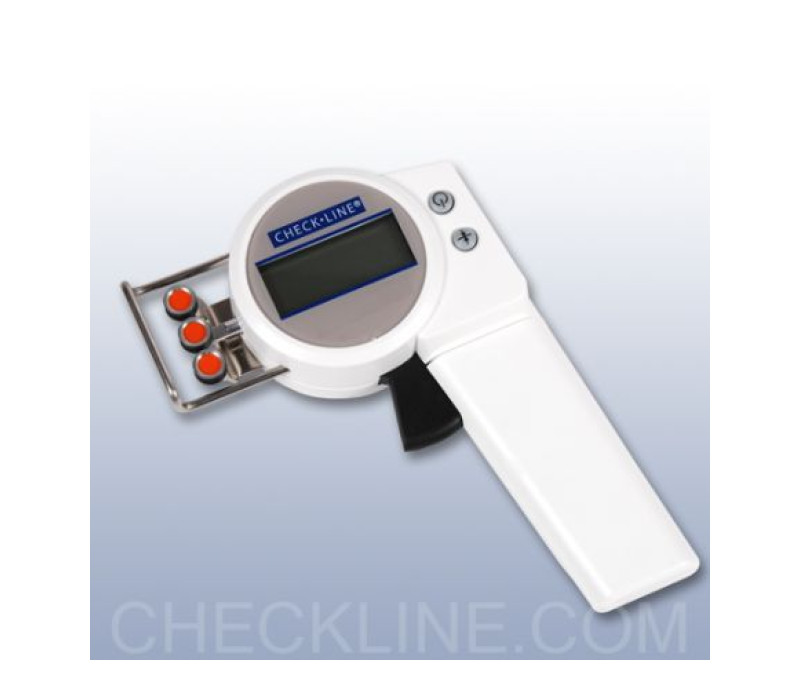

Trekkerbediend mechanisme om de geleiderollen te verplaatsen bij het invoeren en verwijderen van bewegend materiaal
Verlicht TFT-kleurendisplay met numerieke weergave, live staafdiagram en spannings-tijddiagram
Automatische schermrotatie in stappen van 90° en nulstelling in elke meetpositie
Selecteerbare meeteenheden: cN, g, N en lb
Opslag van de laatste meetwaarde, het gemiddelde, MIN, MAX en de standaardafwijking per meetinterval
Instelbare elektronische demping en visuele MIN/MAX-grenswaardealarmen
Eén fabriekskalibratiecurve en geheugen voor drie klantspecifieke kalibratiecurven
Ingebouwde oplaadbare LiPo-accu voor circa 25 uur continu gebruik
Kogelgelagerde geleiderollen met optionele rolmaterialen en snelheidsklassen

Spanningsbereik

Model	Meetbereik	Resolutie	Breedte draadgeleider
ZEF-50	0,5–50,0 cN	0,1 cN	43 mm
ZEF-100	0,5–100,0 cN	0,1 cN	43 mm
ZEF-200	1,0–200,0 cN	0,1 cN	43 mm
Alle drie de modellen zijn in de fabriek gekalibreerd met PA-monofilament (polyamide), Ø 0,12 mm. Dit kalibratiemateriaal is geschikt voor circa 95% van de toepassingen. Wij adviseren een klantspecifieke kalibratie wanneer het te meten materiaal aanzienlijk afwijkt in diameter, stijfheid of vorm. Hiervoor is circa 5 m van het materiaal van de klant nodig.

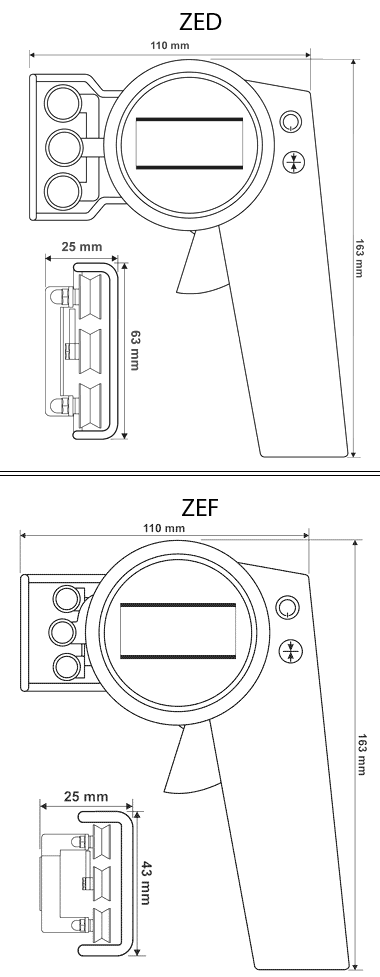

Raadpleeg de tekening voor de afmetingen van de ZEF. Alle afmetingen zijn aangegeven in millimeters.

Geleiderollen

Rollencode	Max. materiaalsnelheid	Rolmateriaal
Standaard	900 m/min	Hardgecoat aluminium
Code K	2000 m/min	Hardgecoat aluminium
Code T	450 m/min	Zwart POM (voor spandex/Lycra)
Code W	450 m/min	Vernikkeld staal

Vermeld bij het bestellen van een afwijkende rolconfiguratie het model en de rollencode, bijvoorbeeld ZEF-200-K. Voor standaardrollen is geen extra code nodig.

Digitale spanningsmeter ZEF met ingebouwde oplaadbare LiPo-accu

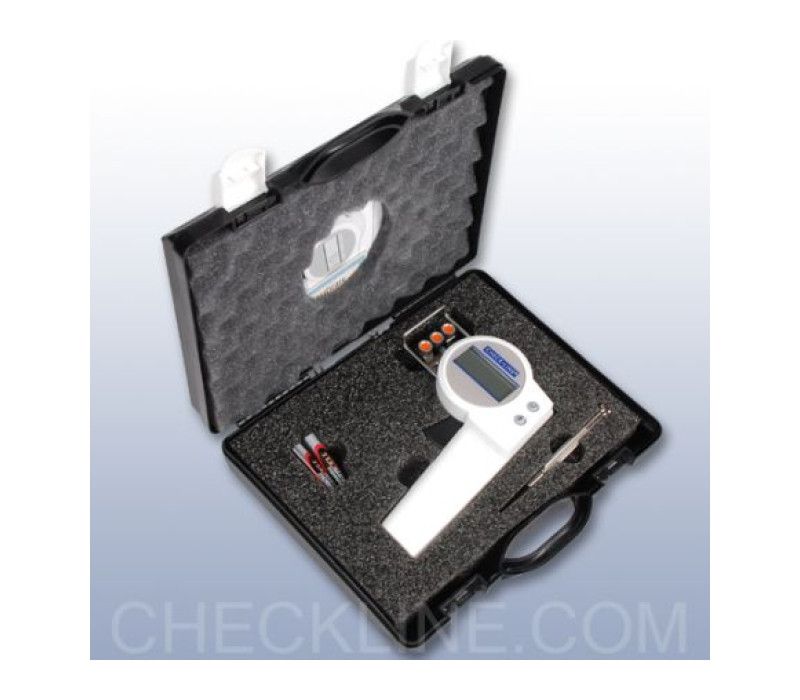

Transportkoffer
USB-netadapter (100–240 V) met vier verwisselbare stekkeradapters (EU, VS, VK en AUS/NZ)
Laadkabel
Conformiteitscertificaat 2.1 volgens EN 10204
Gebruiksaanwijzing in het Engels of Duits (naar keuze)

Een keuringscertificaat 3.1 volgens EN 10204, inclusief kalibratierapport, is optioneel verkrijgbaar.

ZEF Gegevensblad

Meetbereik	ZEF-50: 0,5–50,0 cN ZEF-100: 0,5–100,0 cN ZEF-200: 1,0–200,0 cN
Resolutie	0,1 cN (alle modellen)
Nauwkeurigheid	±1% van het volledige meetbereik ±1 digit (doorgaans ±0,5% van het volledige meetbereik)
Meeteenheden	cN, g, N, lb (selecteerbaar)
Kalibratie	Fabriekskalibratie: PA-monofilament, Ø 0,12 mm Geheugen: 1 fabriekskalibratiecurve + 3 klantspecifieke curven
Meetkop	Breedte draadgeleider: 43 mm Groefdiameter geleiderollen: 7,4 mm
Overschrijding meetbereik / Overbelastingsbeveiliging	Overschrijding meetbereik: 10% van het volledige meetbereik zonder nauwkeurigheidsgarantie Overbelastingsbeveiliging: 200% van het volledige meetbereik
Voeding	Ingebouwde oplaadbare LiPo-accu Circa 25 h continu gebruik Circa 3,5 h oplaadtijd
Gebruiksomstandigheden	10–45°C; max. 85% RH
Behuizing	POM-kunststof; 157 × 124 × 32 mm (L × B × H) Nettogewicht circa 200 g

Producten

Artikel	Product	Prijs	Aantal	Actie
126864	ZEF-100 Tension Meter Digital 0.5-100.0 cN
133995	ZEF-200 Tension Meter Digital 1-200 cN
132986	ZEF-50 Tension Meter Digital 0.5-50.0 cN

Accessoires

Artikel	Product	Prijs	Aantal	Actie
133254	Code K_Hardgecoate Aluminium Rollen - 3500 m/min
130042	Code T_-POM Geleiderollen - 1000 m/min
130208	Code W_Vernikkelde stalen geleiderollen - 1000 m/min

Alle genoemde prijzen zijn exclusief btw en verzend- en behandelingskosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
Speciale bestelling aanvragen
