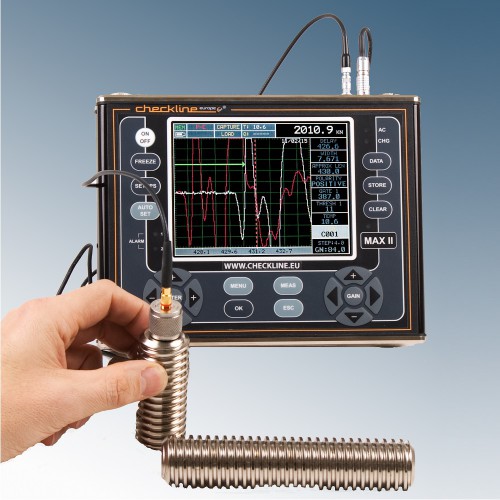

MAX-II Ultrasone Boutspanningsmeter


Gemaakt in de Verenigde Staten van AmerikaDe MAX-II ultrasone boutspanningsmeter is ontworpen voor de precisiemeting van bevestigingsmiddelen tot 30 m / 100 ft in lengte. Hij bevat alle kenmerken van de oorspronkelijke MiniMax eenheid, maar heeft bovendien verbeterde functies, zoals hardware, snelheid en bereik. De MAX II is ontworpen voor gebruik in een breed scala aan industriële en laboratorium toepassingen.

De nieuwe MAX-II boutspanningsmeter stelt u in staat om boutverbindingen nauwkeurig te controleren door het ultrasoon meten van de verlenging van uw bouten.

Deze meting wordt verkregen door het bepalen van de verandering van de looptijd van een ultrasone schokgolf over de lengte van het bevestigingsmiddel, terwijl het bevestigingsmiddel door een mechanische methode aangetrokken wordt. De MAX II interpreteert deze tijdmeting dan vervolgens als een bepaalde hoeveelheid tijd (nanoseconden), rek, belasting, stress, of % spanning terwijl het bevestigingsmiddel belast wordt.

Met behulp van een verscheidenheid aan verwerkings- en automatiseringsmogelijkheden, reduceert de MAX II bedieningsfouten. Met de ingebouwde gegevensregistratie en ondersteunende DakView utility software voor Windows PC en Mac OSX, biedt de MAX II een eenvoudig te gebruiken en betrouwbare oplossing voor de meest veeleisende toepassingen van boutverbindingen.

Het principe waarop de werking van de Max-II berust is veruit het meest nauwkeurige systeem voor het meten van boutspanning bij al uw assemblageprocessen. Verder stelt het apparaat u in staat om op bepaalde tijdstippen een nieuwe meting uit te voeren, en de kwaliteit van uw boutverbindingen over een langere tijdsperiode te controleren.

De MAX-II heeft een nieuwe "Auto Correlatie" functie die u kan helpen om plaatsing van uw transducer te optimaliseren.

Met behulp van het nieuwe grote QVGA kleurenscherm, dat ook afleesbaar is met invallend zonlicht en de nieuwe calibratie-functie is het apparaat zeer eenvoudig te gebruiken en biedt het grote voordelen zonder dat hiervoor een steile leercurve noodzakelijk is.

De Max-II boutspanningsmeter kan bij al uw montagewerkzaamheden van grote waarde zijn.
Het kan een grote bijdrage aan de veiligheid, het milieu, de montagetijd en de levensduur van al uw boutverbindingen bieden.


Kenmerken
  • Auto correlatiefunctie voor optimalisatie plaatsing transducer
  • Meetmogelijkheden: Tijd (nano-seconden), rek, belasting, spanning en %spanning
  • Meetmodi: Pulse-Echo, Echo-Echo en Echo-Verify
  • Nieuwe kalibratiefunctie voor het snel en probleemloos wisselen van transducers en kabels.
  • Voorzien van software om metingen en basisinstellingen optimaal te beheren.
  • Ook bij zonlicht afleesbaar groot QVGA kleurenscherm
  • PC-interface rapportage software
  • Auto Set: automatiseert de detectie, omvang en weergave-instellingen voor iedere individuele bout
  • Alarm Limits: Verstelbare Hi / LO toleranties met visuele LED's en een hoorbare pieper. Hardware alarmuitgangen (accessoire kabel vereist)
  • Regressie correctie curve voor een grotere nauwkeurigheid tijdens het meten van belasting en spanning.
  • 4 GB interne en tot 64 GB externe opslagcapaciteit op een SD kaartje
  • USB 1.1 connectiviteit
  • Analoge, seriële en Alarmuitgangen
  • Li-Ion pack & 6 AA noodaccu backup-optie
  • Instellingen: 64 aangepaste door de gebruiker gedefinieerde instellingen; fabrieksinstellingen kunnen ook door de gebruiker gewijzigd worden
  • Twee jaar garantie
  • Gates: Drie meetpoorten, afhankelijk van de meting die wordt gebruikt, met instelbare begin- en drempelwaarde.
  • Veld Kalibratie: Vector of regressie correctie curve voor een grotere nauwkeurigheid tijdens gebruik van de Belastings- en Spanningsmodus.

Leveromvang

De leveromvang bestaat uit de volgende onderdelen:
- MAX II Boutspanningsmeter
- Draagkoffer met schuimrubber
- Batterijoplader
- Koppelingsvloeistof
- USB-kabel
- Transducerkabel
- NIST Certificaat
Omvormers (transducers) moeten apart besteld worden!



Accessoires

CF-AN Ultrasone Koppelingsgel


  • Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal
  • Volumes van 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr

Meer details

CF-AN Ultrasone Koppelingsgel 126455

MAX-II Offshore Case Waterproof Offshore case voor MAX II


  • neopreen waterdichte afsluiting
  • ontluchtingsknop
  • slagvast materiaal

Meer details

MAX-II Offshore Case Waterproof Offshore case voor MAX II 127251

Afmetingen
Afmetingen-MAX-II


Downloads

Specificaties
MeetbereikMeetbereik: 1-2540 cm (1-1000 inch) Dit zal variëren afhankelijk van de geselecteerde meetmodus
MeettijdNanoseconden
MeetmodiMeetmodi Pulse-Echo (PE), Echo-Echo (EE), of Echo-Echo-Echo (E-EV).
Snelheid1.250-13.995 m / s (0,0492-,5510 inch/ µs)
DetectieNulspanningsdoorgang (Zero crossing)
GeheugenLog Formats: Grid (Alpha numeriek). Capaciteit: 4 GB intern en tot 64 GB externe SD.
Resolutie0.0001mm (0.00001 in)
DisplayDisplay leesbaar bij zonlicht QVGA 320 x 240 pixels beeldverversing 60 Hz Zichtbare gebied: 115,2 x 86,4 mm Instelbare helderheid
PulsgeverSelecteerbare stap opties Spike, Dunne, Wide, HV Spike, HV Dun, HV Breed, TB .5MHz, TB 1MHz, TB 2MHz, TB 5MHz, TB 10 MHz. Spike 40 ns, square wave 80-400 ns, Tone Burst 50 ns tot 1 microseconde.
Pulsgever breedteSelecteerbare opties Piek, Dun, Breed, HV Piek, HV Dun, HV Breed, TB .5MHz, TB 1MHz, TB 2MHz, TB 5MHz, TB 10 MHz. Piek 40 ns, Blokgolf 80-400 ns, Tone Burst 50 ns tot 1 microseconde.
Versterkingsfactor (Gain)0-110 dB met 0.2dB resolutie. Handmatige en AGC controle
Demping Instellingen50, 75, 100, 300, 600, & 1500 ohm.
VoedingLithium Ion Pack: 10,8, 2 amp uur Geleverd met 100-240 VAC 50-60 Hz Laadapparaat
SpanningTijd - Nanoseconden. - Rek - Verandering in lengte (inch / mm). - Lastkracht-Toegepaste lastkracht (pond KIP of megapascal MPa). - Spanning - Kracht per toegepaste oppervlakte-eenheid (inches per inch of millimeter per millimeter). - % Strain - Verhouding rek tot effectieve lengte.
Levensduur batterij Gemiddeld verbruik: 18 uur op een volle lading.
Gebruikstemperatuur-10 - 60 °C (14 - 140 °F)
AfmetingenAfmetingen B 216 x H 165 x D 70mm (8.5x6.5x2.5in)
Gewicht2.04 Kg (4.5 lbs)
Garantie2 jaar

Gerelateerde Producten

TI-MAX MiniMax Boutspanningsmeter


  • De eerste voordelige ultrasone oplossing voor boutspanningsmetingen
  • Vergelijk de meetgrafieken van het onbelaste en belaste materiaal visueel
  • Display modi: RF, gerectificeerd, grote cijfers met limieten staafdiagram

Meer details

TI-MAX MiniMax Boutspanningsmeter

TPG Glazen kalibratieblok met drie testpaden


  • Temperatuurongevoelig glas van luchtvaartkwaliteit
  • Met precisie gefreesd en afgewerkt
  • Hoogste nauwkeurigheid en herhaalbaarheid

Meer details

TPG Glazen kalibratieblok met drie testpaden

Nu bestellen
Product

Product
Prijs
Aantal
134991
MAX-II Bolt Tension Gauge
€ 4.965,00

Accessories

Product
Prijs
Aantal
134993
F-250-0006 Protective Pouch for MAXII Bolt Tension Gauge
€ 204,00
126906
X-000-0010 (3" and 6" Certified Cal Bars)
€ 661,00
132197
T-700-2405 1/8" 5mHz TI-MAX Probe Magnetic
€ 848,00
126774
T-700-4405 1/8" 10MHz TI-MAX Probe Magnetic
€ 870,00
132198
T-702-1405 1/4" 2.25mHz TI-MAX Probe Magnetic
€ 870,00
126854
T-702-2405 1/4" 5 MHz TI-MAX Probe Magnetic
€ 870,00
132199
T-702-4405 1/4" 10mHz TI-MAX Probe Magnetic
€ 892,00
133047
T-703-1405 - 3/8in, 2.25 Mhz TI-MAX Probe Magnetic
€ 881,00
132200
T-703-2405 3/8" 5mHz TI-MAX Probe Magnetic
€ 881,00
132201
T-704-1405 1/2" 2.25mHz TI-MAX Probe Magnetic (for Steel Bolts up to 1.3 Meter length)
€ 892,00
132202
T-704-2405 1/2" 5mHz TI-MAX Probe Magnetic
€ 892,00
130240
T-706-1405 3/4" 2.25 MHz TI-MAX Probe Magnetic
€ 953,00
132203
T-706-2405 3/4" 5 mHz TI-MAX Probe Magnetic
€ 953,00
134894
N-704-0094 (1.20m) Single Lemo 00 to Spring Loaded 2 Pin fixture 1/8” Spacing
€ 248,00
134895
A-000-6017 Crystal 1/8", 7.5 MHZ, 12 pcs
€ 149,00
130352
N-110-0020 Transducerkabel, Lemo naar microdot Single (3 meter)
€ 94,00
126855
A-156-8001 Temperature Sensor
€ 617,00
135452
N-110-0020-KEV Transducer Kabel met Kevlar Shield, Lemo - microdot ( 3 meter)
€ 105,00
135643
MAX-II-CC - Waterproof Carrying case for MAX-II Bolt Tension Meter
€ 299,00
137475
STD-P4 Certified Polystyrene Test Block Kit: 1.5 mm, 2.5 mm, 4.5 mm, 6.5 mm.
€ 1.317,00
134087
X-000-0011 3" Steel Calibration Bar
€ 380,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
