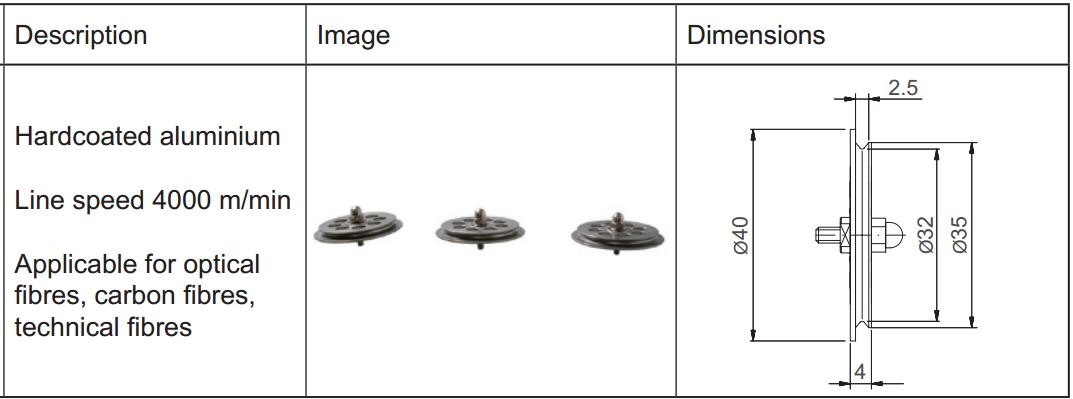

DTFB - DTFX, <b>Standaard geleiderollen</b><br>hardcoated aluminium voor lijnsnelheden tot max. 4000 m/min

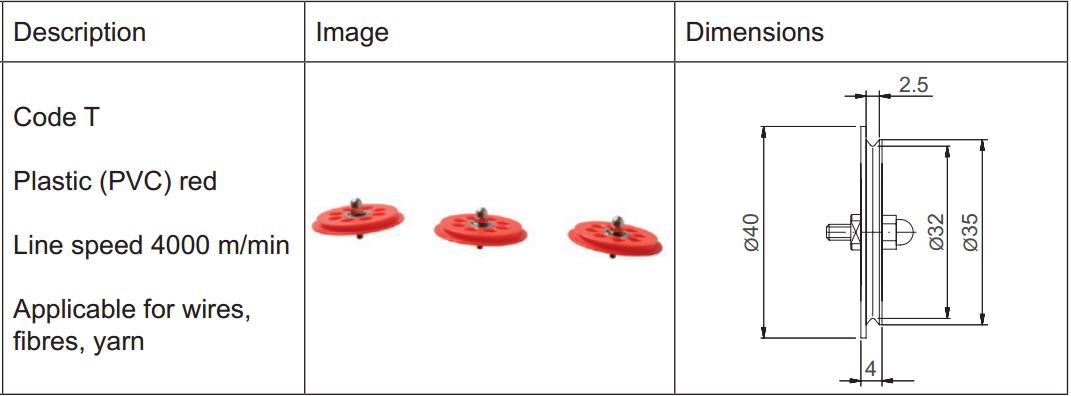

DTFB - DTFX, <b>Geleideroller Code T</b><br> 	Rood plastic (PVC)voor lijnsnelheden tot max. 4000 m/min

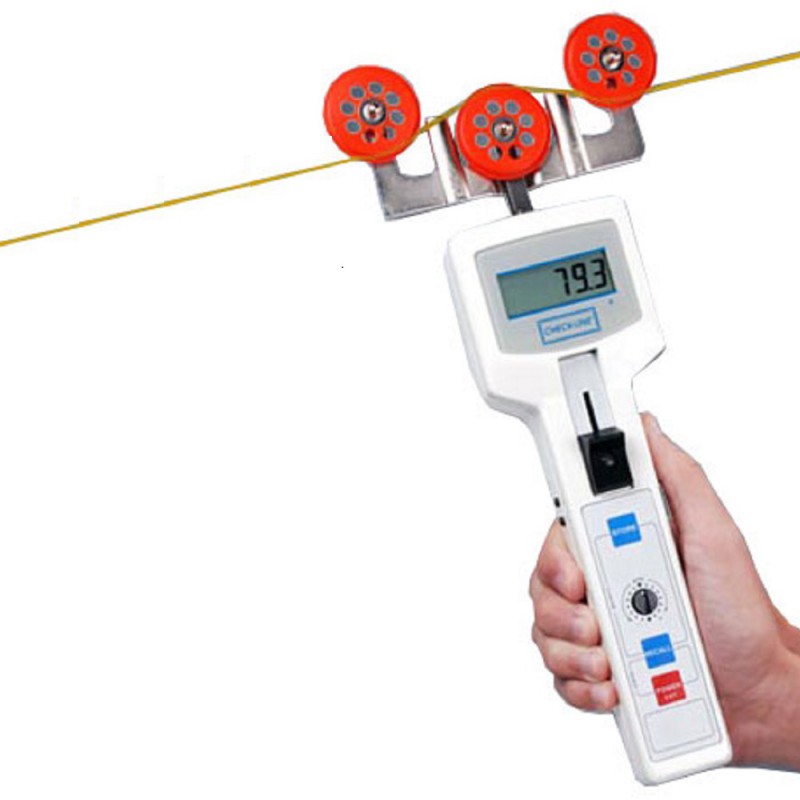

DTFB - DTFX Digitale spanningsmeter met grote geleiderollers


Gemaakt in DuitslandDigitale spanningsmeter met grote geleiderollers om verbuiging van de gemeten materialen te minimaliseren. Geschikt voor glasvezels, carbon etc.
Het model DTFB wordt aangeraden wanneer de #prod:125902# > niet gebruikt kan worden.
. Model DTFX kan gebruikt worden op plaatsen waar model #prod:125905# niet gebruikt kan worden.

Let op: Dit model heeft geen materiaaldikte compensatie

Spanningsmeter

Kenmerken
  • Grote, gelagerde, V-vormige geleiderollers met 32 mm groefdiameter
  • Werkt op batterijen (AC adapter voor continu metingen beschikbaar)
  • Door de grote geleiderollers verbuigt het gemeten materiaal minimaal
  • Geleverd met specifiek testrapport en optioneel leverbaar met kalibratierapport

Spanningsbereik
ModelRanges SCHMIDT Kalibratie Materiaal*
DTFB-200 2,0-200,0 PA: 0,12 mm Ø
DTFB-500 5,0-500,0 PA: 0,20 mm Ø
DTFB-1000 50-1000 PA: 0,30 mm Ø
DTFX-200 2,0-200,0 PA: 0,12 mm Ø
DTFX-500 5,0-500,0 PA: 0,20 mm Ø
DTFX-1000 50-1000 PA: 0,30 mm Ø
Er zijn ook andere soorten spanningsmeters bijvoorbeeld met de wijzerplaat in grammen

* Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament

Meetkopbreedte: 140 mm (Breedte tussen de geleiderollerhouders)

Speciale afstelling door middel van monsters, geleverd door de klant wordt aangeraden als het materiaal significant verschilt van de SCHMIDT standaard in diameter, stugheid of vorm. In dit geval is een monster van het materiaal nodig van ongeveer 5 meter

Geleide Rollers
Bestelcode Lijn snelheid
...m/min
Geleideroller materiaal
Standaard 4000Hardcoated aluminium
Code T 4000Rood plastic (PVC)

Leveromvang

Levering omvat:
Spanningsmeter met draagtas, batterijen en een Engelse of Duitse gebruikershandleiding naar keuze

Specificaties
Model DTFB:

Kalibratie:
Volgens de SCHMIDT fabrieksprocedure
Nauwkeurigheid:
Bereik van 10% tot 90%:
± 0,5% over het hele meetberiek en ± 1 cijfer
overig bereik en ander kalibratie materiaal:
± 3% over het hele meetbereik en ± 1 cijfer
Displayweergave:
tot 15% boven het spanningsbereik, zonder nauwkeurigheidsgarantie
Maximale overbelasting:
100% van het spanningsbereik
Meetroller afwijking:
0,2 mm max.
Signaalverwerking:
Digitaal
Meetfrequentie:
62 metingen/sec
Conversie:
12 bit A/D
Temperuur Coëfficiënt:
Minder dan ± 0,01% over het volledige bereik per °C
Display:
4-cijferig LCD, 12 mm hoog
Display Vernieuwssnelheid:
Keuze tussen 0,5, 1, 2 or 4 seconden
Geheugen:
Laatste, MIN, MAX, PEAK waarden
Kalibratie aanpassing:
1,5% verhogingen in ± 7 stappen
Temperatuur bereik:
10 - 45ºC
Luchtvochtigheid:
85% RH, max.
Stroomvoorziening:
4 type AA batterijen 1,5 V
(Voor ong. 20 uur continu gebruik)
Automatische uitschakeling:
Na 2 minuten de meter niet te hebben gebruikt
Behuizing materiaal:
Gegoten Aluminium
Afmetingen:
235 x 76 x 45 mm (LxBxH)
Gewicht, net (bruto):
ong. 680 g (1500 g)
Specificaties voor Model DTFX, hetzelfde als Model DTFB plus:
Uitgebreid geheugen:
tot 100 spanningsmetingen, gemiddelde en standaard afwijking
Digitale uitgang:
RS232C (4800, 8, N, 2)
Analoge uitgang:
0-1 V DC (conversie snelheid 16 ms)
Digimatic:
Mitutoyo
