Klik op de afbeelding voor een vergroting
DTS Series, DTS-10K met meetkop breedte van 116 mm
DTS Series, DTS-20K met meetkop breedte van 166 mm
DTS Series, DTS-30K met meetkop breedte van 216 mm
DTS Series, DTS-60K-V1 met meetkop breedte van 280 mm
DTS Series, DTS-scherm 90 ° gedraaid
DTS Series, DTS-scherm 180 ° gedraaid
DTS Series, DTS-scherm 270 ° gedraaid
DTS Series, Numeriek en X-Y-diagram weergave
DTS Series, Numerieke weergave
DTS Series, Numerieke weergave, met grafiek met setpointmarkeringen
DTS Series, Gebruikersvriendelijke LCD full-text display, sommige functies kunnen met een wachtwoord worden beveiligd.
DTS Series, Materiaal instelknop

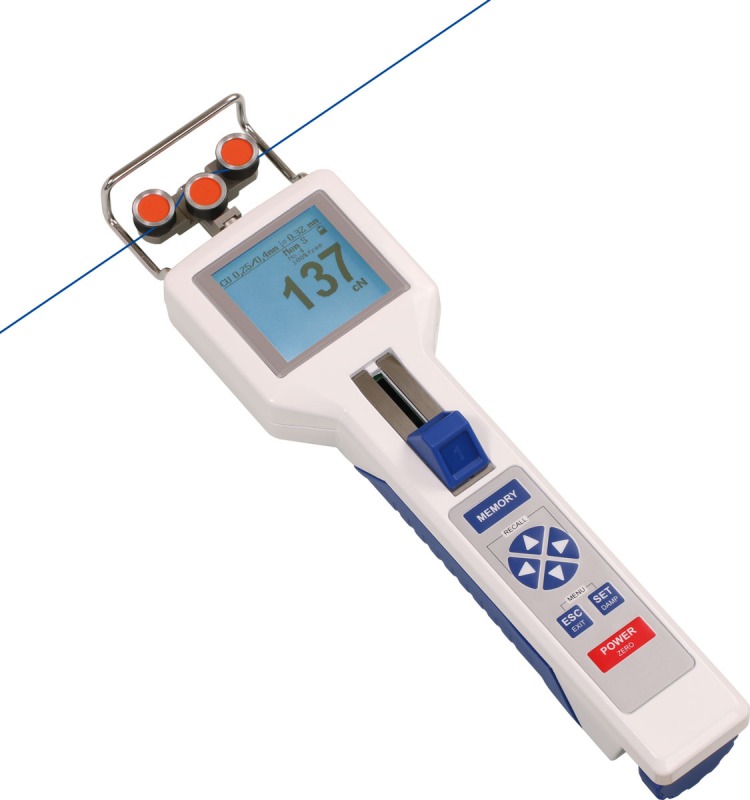

DTS Series Digitale Draadspanningsmeter


Gemaakt in DuitslandDeze elektronische draadspanningsmeter is ontworpen voor toepassingen in de textiel- en draadindustrie. Met verschillende rollen en meetbereiken kan het worden gebruikt in verschillende industrieën zoals de draad-, textiel- en koolstofvezelindustrie.

Deze handheld DTS Digitale draadspanningsmeter is verkrijbaar in 12 verschillende spanningsbereiken
van 0,2 - 200 cN tot 0,6 - 60 daN.

Toepassing:

  • Textielindustrie tot max. 60000 tex
  • Draadindustrie - Koperdraad en andere materialen van 0,05 tot 3,0 mm mm

De meeste DTS modellen beschikken over een ingebouwde materiaaldikte-compensator en de mogelijkheid voor fijnafstemming van een kalibratie voor materialen die afwijken van de standaard fabrieksinstellingen.

Optioneel is de kalibratie door de fabriaknt op een door de gebruiker aangeleverd materiaal. (max. 4 extra kalibraties/materialen)

Het grote verlichte draaibare LCD-scherm is onder alle omstandigheden perfect af te lezen. Functies zoals programmeerbare MIN- en MAX-alarmen, het geheugen voor extra door de klant gemaakte kalibraties (max. 4) en een nieuw draadgeleidingssysteem helpen om uw kwaliteitscontroleprocessen te verbeteren.

De DTS-spanningsmeter levert de kritieke procesinformatie die vereist is om te voldoen aan de strenge kwaliteitsrapportagesystemen die zijn vereist volgens de ISO 9000-richtlijnen.


Kenmerken
  • Groot LCD-scherm met achtergrondverlichting draait automatisch in stappen van 90 °
  • Verschillende weergaveopties
  • Automatische nulling (zeroing) in elke positie dankzij een moderne speciale sensor
  • Geïntegreerde materiaaldikte compensator en kalibratie fijnafstemming zorgen voor de hoogste precisie
  • Selecteerbare MIN- en MAX-waarden met optisch alarm
  • Selecteerbare meeteenheden: cN, daN, g, kg, N, lb
  • Hoge meetfrequentie van 1 kHz (1000 meet / sec.), Intern 8 kHz
  • MIN-, MAX-, Piek-, gemiddelde- en standaarddeviatie
  • 4 klantspecifieke kalibratie kunnen worden opgeslagen (naast de standaardkalibratie)
  • Wachtwoordbeveiliging voor belangrijke functies

Leveromvang

Leveromvang:

  • DTS draadspanningsmeter
  • Opbergkoffer,
  • Oplader/adapter
  • Oplaadbare batterij
  • Certificaat van de fabrikant 2.1 volgens DIN EN 10204
  • Gebruiksaanwijzing


Spanningsbereik
ModelBereik / Resolutie Meetkop breedtes* (mm) Kalibratiemateriaal PA** Textiel Industrie toepassingen Draad Industrie toepassingen Materiaal-Compensator
DTS-200 0.2 – 200.0 / 0.1 cN 66max. 0.12 mm Ømax. 200 texmax. 0.15 mm Ø
DTS-500 0.5 - 500 / 0.1 cN 660.12 + 0.20 mm Ømax. 500 tex0.05 – 0.25 mm Ø
DTS-1000 10 – 1000 / 1 cN 660.20 + 0.40 mm Ømax. 1000 tex0.10 – 0.40 mm Ø
DTS-2000 20 – 2000 / 1 cN 660.40 + 0.70 mm Ømax. 2000 tex0.30 – 0.60 mm Ø
DTS-2500 25 – 2500 / 1 cN 1160.40 + 0.70 mm Ømax. 2500 tex0.30 – 0.70 mm Ø
DTS-4000 40 – 4000 / 1 cN 660.50 + 0.90 mm Ømax. 4000 tex0.35 – 0.90 mm Ø
DTS-5000 50 – 5000 / 1 cN 1160.60 + 1.20 mmmax. 5000 tex0.40 – 1.00 mm Ø
DTS-10K 0.1 – 10.00 / 0.01 daN 1160.80 + 1.40 mm Ømax. 10000 tex0.70 – 1.40 mm Ø
DTS-20K 0.2 – 20.00 / 0.01 daN 1661.20 + 1.80 mm Ømax. 20000 tex1.00 – 1.80 mm Ø
DTS-30K 0.3 – 30.00 / 0.01 daN 2161.40 + 2.20 mm Ømax. 30000 tex1.20 – 2.00 mm Ø
DTS-50K 0.5 – 50.00 / 0.01 daN 216steel rope 1.5 mm Ø (7 x 7 x 0.2)max. 50000 tex1.40 – 2.20 mm Ø
DTS-60K-V1 0.6 – 60.00 / 0.01 daN 280steel rope 2.0 mm Ø (7 x 7 x 0.3)max. 60000 tex1.80 – 3.00 mm Ø
  • * Afhankelijk van het model, hetzij de breedte van de draadgeleider of de buitenste afstand tussen de buitenste geleidingsrollen
  • ** Geschikt voor 95% van de toepassingen - PA = Polyamide-monofilament

Afmetingen
Afmetingen Digitale Draadspanningsmeters DTS Series


Soorten rollers
Code Lijnsnelheid
Vmax ...m/min
Materiaal Roller
Standard 2000 Gehard aluminium
Code K 3500 Gehard aluminium
Code H 5000 Aluminium-plasma gecoat
Code T 1000 Kunststof (POM) zwart
Code W 1000 Vernikkeld staal
Code ST 1000 Gehard staal
Code B 1000 Getemperd staal
Code CE2 1000 Aluminium-keramisch gecoated
Code ASY 1000 Gehard aluminium, , asymmetrische groef (niet voor type DTS-200)
Code ASYB 1000 Getemperd staal, , asymmetrische groef (niet voor type DTS-200)
Code V1 1000 Gehard aluminium (alleen voor type DTS-60K-V1)
Code U 2000 Gehard aluminium, radius R3(niet voor type DTS-200)

Specificaties
Nauwkeurigheid voor PA**
Bij 5% tot 100% van het meetbereik: ± 0,5% van de volledige schaal en ± 1 cijfer
Nauwkeurigheid andere materialen
± 3% van de volledige schaal en ± 1 cijfer
Nauwkeurigheid voor PA**
Buiten 5% tot 100% van het meetbereik: ± 3% van de volledige schaal en ± 1 cijfer
Displayweergave:
Tot 110% (zonder nauwkeurigheidsgarantie)
Overbelastingsbeveiliging
100% van de volledige schaal
Geheugen voor kalibratie curves:
1 voor standaardkalibratie plus 4 voor aangepaste kalibraties
Meeteenheden:
Kracht: cN, daN, g, kg, N, lb
Dikte: mm, inch
Meetprincipe:
Rekstrook
Signaalverwerking:
Digitaal, 16 bit A / D-omzetter
Meetfrequentie:
Max. 1 kHz (1000 metingen / sec.), Intern 8 kHz
Meetroller afwijking:
Max. 0.2 mm
Display:
LCD grafisch
Weergave modes:
numeriek, numeriek + staafdiagram (trendweergave) X-Y diagram
Weergave-interval:
ca. 2x per Sekonde
Geheugen:
MIN, MAX, Piek, Gemiddelde en laatste meting
Demping:
Instelbare elektronische demping (middeling)
Aanpassing kalibratie:
± 10 stappen in stappen van 1%
Materiaaldikte Compensatie:
max. 2,5 mm (alleen voor de modellen met een materiaaldikte compensator)
Automatische uitschakeling:
Na. ongeveer 3 minuten
Temperatuur coëfficiënt:
Minder dan ± 0,01% FS * / ° C Nulpunt: minder dan ± 0,3% FS * / ° C
Temperatuur bereik:
10 - 45ºC
Luchtvochtigheid:
85% RH, max.
Power supply:
LiPo-accu (ca. 40 h continu gebruik), Laadtijd ca. 3,5 uur
Materiaal behuizing:
Gegoten Aluminium
Gewicht, netto (bruto):
Tot DTS-50K ongeveer. 875 g / 1550 g
DTS-60K-V1 approx. 1040 g / 2700 g

Prijs en levertijd

Prijs en levertijd  uitsluitend op aanvraag verkrijgbaar, gelieve contact op te nemen met

Checkline Europe BV
Dennenweg 225b
7545WE Enschede
Nederland
+31 (0)53 4356060

of een email te sturen met vermelding van model naar:  Checkline Europe BV
