R52 SERIES Torsie Sensor voor Kalibratie van Instrument

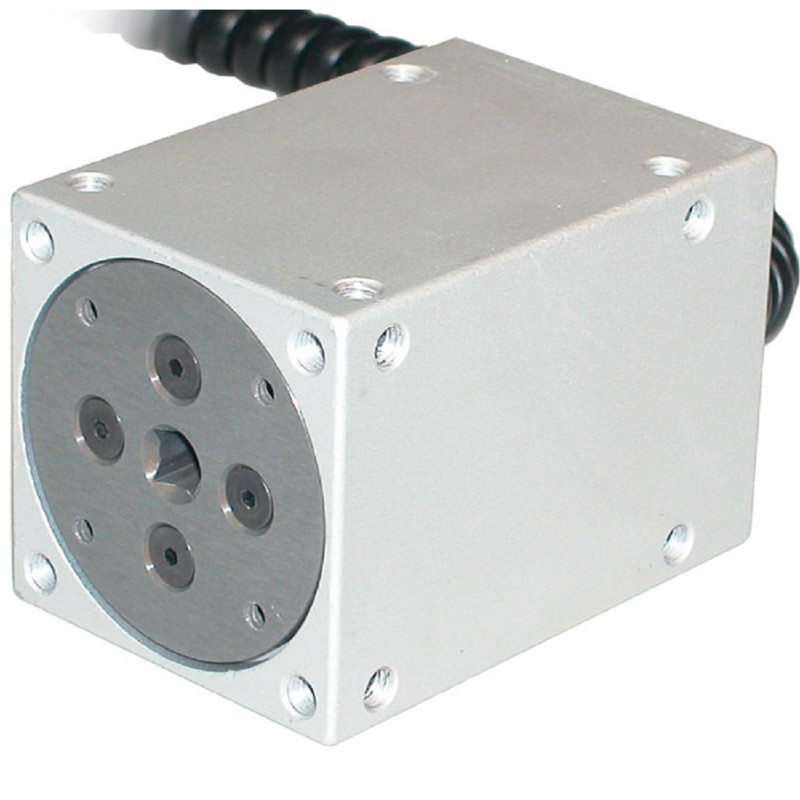

De Series R52 torque-sensoren zijn ontwikkeld als een bi-directionele kalibratiesensor voor torque-gereedschap, als standaard tester in combinatie met een optionele indicator of als onderdeel van een groter torque-testsysteem bv in combinatie met een testbank. Met zijn vierkante ontwerp en getapte gaten op elk oppervlak kan hij in vrijwel richting en opstelling worden gemonteerd. Een tafelmontage-kit, AC1006, en twee klauwplaten van verschillende grootte, AC1014 en AC 1014-1, worden apart verkocht. De Series R52-sensoren zijn verkrijgbaar in 6 versies, variërend van 7 Ncm tot 11,5 Nm.
De sensor maakt verbinding met een I3-, I5- of I7-indicator (afzonderlijk verkrijgbaar) met behulp van het Plug & Test®-systeem. Deze slaat de kalibratie- en configuratiegegevens op in de interne printplaat.
De levering bevat een kalibratiecertificaat met 10 meetpunten in elke meetrichting.
We helpen u graag bij het vinden van de meest geschikte configuratie voor uw behoeften. Neem contact met ons op voor meer informatie
Kenmerken
- Robuuste aluminium behuizing
- Universele bevestiging
- Kan gebruikt worden voor kalibratie van torque-meters of als onderdeel van een uitgebreid torque-testsysteem
- NIST-traceerbaar kalibratie certificaat
- Unieke Plug & Test technologie connector bewaart alle kalibratie en configuratie gegevens
- Meet van 7 Ncm tot 1150 Ncm
Algemene informatie
Mark-10 M7I-, M5I- en M3I-indicatoren worden gebruikt in combinatie met Plug & Test®-sensoren en zijn daarom geschikt voor tal van vereisten voor kracht- en torque-metingen, van 1 N tot 50 kN (0,25 tot 10.000 lbF) kracht en van 7 Ncm tot 550 Nm koppel.
Plug & Test®-sensoren kunnen in de hand worden gebruikt of op een armatuur of testopstelling worden gemonteerd voor nauwkeurigere en herhaalbare testresultaten.
De sensoren zijn afzonderlijk gekalibreerd en daarom kunnen ze worden losgekoppeld van de ene indicator en worden aangesloten op een andere zonder dat een nieuwe kalibratie of configuratie nodig is, aangezien deze zijn is opgeslagen op de printplaat van de slimme connector.
Nauwkeurigheid
De systeemnauwkeurigheid wordt bepaald door de combinatie van indicator(meetinstrument) en sensor gecombineerd. Om de totale systeemnauwkeurigheid te bepalen wordt de nauwkeurigheidswaarde van de sensor opgeteld bij de waarde van de indicator.
Aangezien de verschillende modellen indicatoren verschillende nauwkeurigheidswaarden hebben, kan de totale systeemnauwkeurigheid variëren tussen de verschillende indicator/sensorcombinaties. Indicator M7I / M5I nauwkeurigheid ±0,1% van volledige schaal M3I nauwkeurigheid ±0,2% van volledige schaal.
Voorbeeld 1: Model MR01-100 sensor met Model M5I Indicator MR01-100 ±0,15% van volledige schaal + M5I ±0,1% van volledige schaal = Totaal ±0,25% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,25% x 500 N = 1,25 N
Voorbeeld 2: Model MR50-50Z sensor met Model M3I Indicator MR50-50Z ±0,35% van volledige schaal + M3I ±0,2% van volledige schaal = Totaal ±0,55% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,55% x 50 Ncm = 0,275 Ncm
Omdat nauwkeurigheid wordt gedefinieerd als een percentage van de volledige schaal, is de vaste fout overal op de schaal mogelijk van 0 tot de maximale capaciteit. Als zodanig vertegenwoordigt deze waarde een steeds grotere fout als percentage van de aflezing aan de onderkant van de schaal. Het wordt daarom aanbevolen een sensor te kiezen met een capaciteit die zo dicht mogelijk bij de verwachte belasting ligt. De resolutie kan voor sommige sensoren verschillen, afhankelijk van of een M7I-, M5I- of M3I-indicator wordt gebruikt. Een krachtsensor uit de R01-serie geeft bijvoorbeeld een fijnere resolutie weer wanneer deze is aangesloten op een M5I-indicator dan wanneer deze is aangesloten op een M3I-indicator.
| Model | Nm | Ncm | Nmm | kgFmm | gFcm | lbFft | ozFin | lbFin |
|---|---|---|---|---|---|---|---|---|
| MR52-10Z | - | 7 x 0,005 | 70 x 0,05 | 7 x 0,005 | 700 x 0.5 | - | 10 x 0,005 | - |
| MR52-20Z | - | 14 x 0,01 | 140 x 0,1 | 14 x 0,01 | 1400 x 1 | - | 20 x 0,01 | - |
| MR52-50Z | - | 35 x 0,02 | 350 x 0,2 | 36 x 0,02 | 3600 x 2 | - | 50 x 0,02 | - |
| MR52-12 | 1,35 x 0,001 | 135 x 0,1 | - | - | - | 1 x 0,0005 | 192 x 0,1 | 12 x 0,005 |
| MR52-50 | 5,7 x 0,005 | 570 x 0,5 | - | - | - | 4 x 0,002 | 800 x 0,5 | 50 x 0,02 |
| MR52-100 | 11,5 x 0,005 | 1150 x 0,5 | - | - | - | 8 x 0,005 | 1600 x 1 | 100 x 0,05 |
| Model | Ncm | kgFmm | ozFin | lbFin |
|---|---|---|---|---|
| MR52-10Z | 7 x 0,005 | 7 x 0,005 | 10 x 0,01 | - |
| MR52-20Z | 14 x 0,01 | 14 x 0,01 | 20 x 0,02 | - |
| MR52-50Z | 36 x 0,05 | 36 x 0,05 | 50 x 0.05 | - |
| MR52-10 | 135 x 0,1 | - | 192 x 0,2 | 12 x 0,01 |
| MR52-50 | 570 x 0,5 | - | 800 x 1 | 50 x 0,05 |
| MR52-100 | 1150 x 1 | - | 1600 x 2 | 100 x 0,1 |
Afmetingen
Afmetingen van de R52 torque sensor met Plug & Test connector.
Alle afmetingen zij vermeld in Inch met metrische maten in [mm] er achter.
Gerelateerde Producten
Series-3I Kracht / Torsie Indicator
- Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
- Ultra-compact formaat
Meer details
Series-5I Geavanceerde Kracht / Torsie Indicator
- Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
- USB, RS-232, Mitutoyo en analoge uitgangen
Meer details
Series-7I Geavanceerde Kracht/Torsie Meter
- Verwisselbare kracht- en torsiesensoren door Plug & Test technologie (sensoren apart verkrijgbaar)
- Hoge meetfrequentie tot 14.000 Hz
- Continue gegevensopslag tot 5.000 gegevens, bij een snelheid van tot 14.000 Hz, te downloaden naar een PC
- 5 meeteenheden, plus wrijvingscoëfficiënt en door de gebruiker gedefinieerde eenheid met configureerbare naam
Meer details
Accessoires
AC1006 R52 Torsie Sensor Montagekit
- Montagekit om de R52 sensor op een tafel te monteren
Meer details
Categorie Mark-10 Opzetstukken
Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Mark-10 krachtmeters en torsiemeters.
Meer details
Cic-Torque Torsie Instrumenten Kalibratie
- Zeer korte doorlooptijd
- Mogelijkheid tot justeren en reparatie
- Gemakkelijk inplannen van de kalibratie
Meer details
Specificaties
| Nauwkeurigheid | ± 0,35% van volledige schaal + indicator |
| Gewicht | 0,5 kg |
| Verzendgewicht | 1,4 kg |
| Garantie | 3 jaar |
Nu bestellen
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
