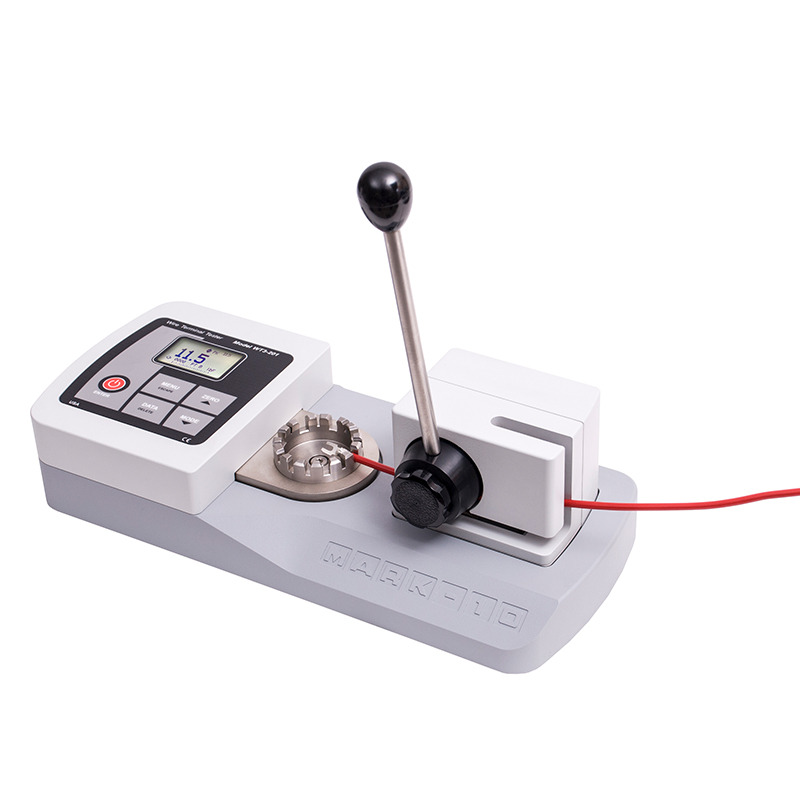

WT3-201 Kabelschoen / Stekker Tester


Gemaakt in de Verenigde Staten van AmerikaOntworpen om de trekkracht van gekrompen draad- en buisafsluitingen te testen, is de WT3-201 de verbeterde opvolger van de WT3-200.
Deze draadkrimptester wordt handmatig bediend met een hendel waarmee gemakkelijk kracht tot 1000 N kan worden uitgeoefend.

De hendel bedient het unieke gekartelde nokontwerp dat het losse draaduiteinde van het monster effectief vastzet en er aan trekt. Een verstelbare draadklembevestiging is geschikt voor draden tot 6,3 mm. Een blanco bevestiging is beschikbaar voor afwijkende vormen of unieke monsters en een optionele ringklembevestiging met 5 pin-diameters kan worden gebruikt voor ringklemmen.

De WT3-201 beschikt over een groot display met achtergrondverlichting dat live kracht, piekkracht, programmeerbare pass/fail-limieten, meeteenheden (N, kN, kgF, lbF, ozF) en meer kan weergeven. Gegevens kunnen worden overgedragen naar een pc of andere gegevensverzamelaar via USB, RS-232, Mitutoyo (Digimatic) of analoge uitgangen. Op het display wordt een analoge belastings-balk weergegeven voor een grafische weergave van de toegepaste kracht.

De WT3-201 ondersteunt ingebouwde gegevensopslag tot 1.000 metingen, statistische berekeningen en nulstelling bij monsteronderbreking voor automatisering van het testproces. Wachtwoordbeveiliging voorkomt ongeoorloofd gebruik of wijziging van gegevens.

De optionele draagtas maakt transport eenvoudig en veilig.


Kenmerken
  • Meet huidige waarde (real-time) of piekwaarde
  • Ergonomische hendel kan trekkrachten leveren tot 1000N
  • USB, RS-232, Mitutoyo (Digimatic), en analoge uitgangen
  • Automatische uitvoer, gegevensopslag, nulstelling na een breuk van de connector verstellen het testproces
  • Geheugen voor 1000 meetwaarden met statistieken en data uitvoer
  • Programmeerbare instelpunten voor goed/fout testen
  • Hoge meetfrequentie van 7000 Hz om nauwkeurig piekwaarden te meten
  • Instelbare audio alarmen toetsen tonen
  • Montagegaten voor montage op een tafel of werkbank
  • CE en UKCA markering
  • Wachtwoordbescherming voorkomt onbevoegde wijzigingen.

Display

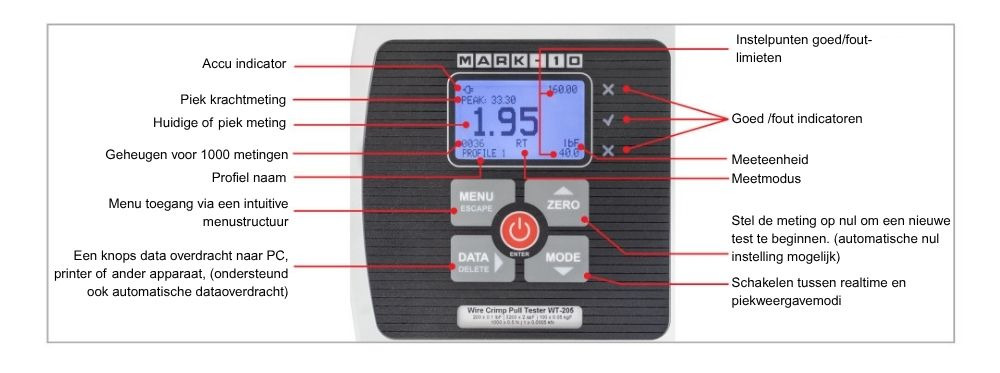

WT3-201 Display


Afmetingen
Afmetingen-WT3-201


Afmetingen van de WT3-201 wire crimp pull tester,

Alle afmetingen worden in Inches aangegeven met de metrische maten in [mm] erachter.


Leveromvang

De WT3-201 wordt geleverd inclusief:

  • Afneembare hendel
  • verstelbare aansluitklem met 15 aansluitsleuven
  • Universele AC adapter
  • Batterij
  • Snelstartgids
  • CD-ROM met handleiding
  • MESURlite software
  • MESURgauge demo software
  • USB driver software
  • Kalibratiecertificaat zonder meetgegevens

    Optioneel verkrijgbaar - Kalibratiecertificaat met meetgegevens

LET OP: De plastic koffer met schuimvulling is optioneel verkrijgbaar en wordt niet standaard meegeleverd.





Video


Accessoires

MESURgauge Mesurgauge Kracht & Verplaatsing Analyse Software


  • Verzendt gegevens van een kracht- of torsietester en afstand display naar een PC voor verdere analyse

Meer details

MESURgauge Mesurgauge Kracht & Verplaatsing Analyse Software 126514

Cic-Force Krachtmeter Kalibratie


  • Zeer korte doorlooptijd
  • Mogelijkheid tot justeren en reparatie

Meer details

Cic-Force Krachtmeter Kalibratie 127037

Specificaties
Capaciteit en resolutie1000 x 0.5 N, 1 x 0.0005 kN, 200 x 0.1 lbF, 3200 x 2 ozF, 100 x 0.05 kgF
Nauwkeurigheid±0,2% van hele bereik (grootste waarde)
Draad diameter bereik 0.3 - 6.3 mm (0.01 - 0.25 in, AWG30 - AWG3)
Minimale monster lengte152 mm, zonder het draadeinde
Maximale monsterlengte29.2 mm [1.15 in]
StroomvoorzieningWisselstroom adapter of oplaadbare batterij/accu.
Tester schakelt automatisch uit bij te lage accuspanning
Batterijen levensduur Achtergrondverlichting aan: tot 7 uur continu gebruik
Verlichting uit: tot 24 uur continu gebruik
Bemonsteringsfrequentie7000 Hz
Uitgangen USB/RS-232: Configureerbaar tot 115.200 baud. Automatische uitvoer beschikbaar tot 250 Hz. Inclusief Gauge Control Lanuage 2 voor volledige computer controle.
Mitutoyo (Digimatisch): Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten
Analoog: ± 1 VCD, ± 0,25% van de volledige schaal
Setpoint: Drie open drain lijnen
Veilige overbelasting150% van de volledige schaal (display geeft "OVER" aan bij 110% en hoger)
Milieu-eisen4- 38 ºC bij maximaal 96% luchtvochtigheid
Gewicht7.3 kg (16.1 lbs)
Garantie3 jaar (zie afzonderlijke verklaring)

Gerelateerde Producten

WT3-201M Gemotoriseerde Kabelschoen / Stekker Tester


  • Meet real-time en piekkrachtwaarden
  • Auto-start sequentie bij het aanbrengen van het monster
  • USB, RS232, Mitutoyo (Digimatic) en analoge uitgangen

Meer details

WT3-201M Gemotoriseerde Kabelschoen / Stekker Tester

MR06-200


  • Ergonomische handgrepen en handig spanmechanisme
  • Lid van de Plug & Test®-familie van verwisselbare sensoren en indicatoren
  • Compatibel met de Series 7i, 5i en 3i digitale indicatoren

Meer details

MR06-200

Downloads

Nu bestellen
Product

Product
Prijs
Aantal
135132
WT3-201E Kabelschoen Tester - 1000 N
€ 2.526,00

Accessories

Product
Prijs
Aantal
133953
Long Form NIST-certificaat met gegevens (besteld met een nieuwe meter)
€ 82,00
130524
15-1004 MESUR gauge, single license
€ 540,00
134246
WT3002 Ring terminal fixture for WT3-201(M)
€ 202,00
134591
WT3003 Machinable blank terminal fixture for WT3-201(M)
€ 193,00
136552
WT3004 Carrying case for WT3-201
€ 275,00
134222
AC1049 Calibration kit for WT3-201/WT3-201M (weights not included)
€ 1.038,00
132825
09-1163 kabel, in serie, serie 7/5/4 tot RS-232 DB-9
€ 77,00
132876
09-1165 Cable, USB, Series 7/5/4/3 to PC
€ 29,00
132826
08-1026 Vervangende accu, 8,4 V NiMH
€ 19,00
131954
AC1030 AC adapter/charger, 110V US
€ 43,00
131955
AC1031 AC adapter/charger, 220V Europe
€ 43,00
132878
AC1032 AC adapter/charger, 220V UK
€ 43,00
132879
AC1035 AC adapter/charger, 220V Australia
€ 43,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
