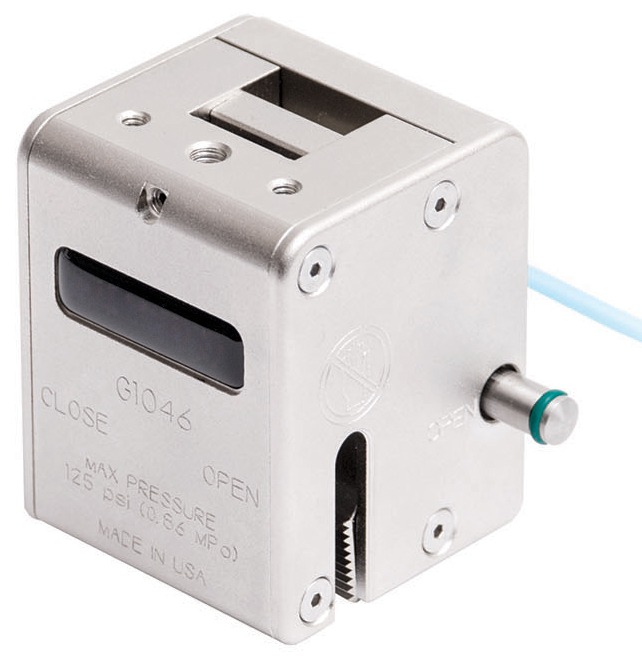

G1046 Pneumatische film- en papiergreep


Gemaakt in de Verenigde Staten van AmerikaDe G1046 Pneumatic film and paper grip is ontworpen als een veilige en efficiënte greep voor dunne materialen.
Getande in elkaar grijpende kaken zorgen voor een stevige grip op testmonsters en met een capaciteit van 500 N (bij 6,9 bar luchtdruk) is deze grip geschikt voor de meeste dunne monstermaterialen.

Deze greep is ontworpen voor sterktetesten van gesealde verpakkingen, rektesten van verschillende materialen en andere trektesttoepassingen van platte testmaterialen.

De G1046 is volledig omsloten voor veiligheid en heeft een unieke geïntegreerde open/close-klep voor het snel wisselen van testmonsters.
Ook is er een optionele perslucht aansluitkit (AC1019) beschikbaar met alle materialen die nodig zijn om 2 G1046-grepen gelijktijdig aan te sluiten op een persluchtaansluiting.

Het flexibele interne membraan dat de beweegbare bek aandrijft, heeft een variabele levensverwachting die afhankelijk is van de maximale gebruikte luchtdruk en de kwaliteit van de perslucht.
Perslucht moet vrij zijn van onzuiverheden, oplosmiddelen en oliën. Aangezien de veldomstandigheden buiten de controle van de fabrikant vallen, is de standaardgarantie van 3 jaar niet van toepassing op het flexibele membraan.

Als optie kan een onderhoudskit voor de G1046 (AC1044), inclusief een membraanreparatiekit, worden aangeschaft bij Checkline.EU.

De G1046 Pneumatic film en paper grip wordt standaard geleverd met een #10-32 M/M stud met contramoeren, een reserve rubberen membraan, een alcoholdoekje en twee wattenstaafjes.


Kenmerken
  • Geïntegreerde open/dicht ventiel
  • Volledig gesloten ontwerp voor veiligheid
  • Pneumatisch bediende getande kaken
  • Kan met 2 grepen simultaan gekoppeld worden door middel van de optionele AC1019 Air Connection Kit
  • Ideaal voor testen met een hoog volume

Afmetingen
Afmetingen-G1046


A: 0 - 3.3 mm (0 - 0.13 inch)


Specificaties
Capaciteit:500 N @ 0.86 MPa (100 lbF @ 100 PSI)
Gewicht:0.3 kg (0.6 lb)
Maximale druk:0.86 MPa (125 PSI)
Draad luchtinlaat:#10-32 UNF

Optioneel lucht aansluitset

Pneumatic Film & Paper Grip

Set inhoudOmschrijvingAantal
A.Spiraalslang
Buitendiameter: 32 mm
Binnendiameter: 16 mm
Lengte ingetrokken: 20,32 cm
2
B. Slang
Buitendiameter: 32 mm
Binnendiameter: 16 mm
Lengte: 12,70 cm
1
C.Y-koppeling1
D.Kniekoppeling, eindstuk1
E.Rechte koppeling
slang naar #10-32M
1
F.Draad adapter
#10-32F naar 64mm (1/4") NPT M
1
G.Zelfklevende kabelhouder4

Optioneel onderhoudsset

Set inhoudOmschrijvingAantal
A.Rubber membraan5
B.Wattenstaafjes 12
C.Alcohol doekjes5
D.Imbussleutel set1

Gerelateerde Producten

G1018 Kantel Adapters


  • Kogel-adapter, voor gebruik tussen grepen
  • Capaciteit G1018-1: 1000 N
    Capaciteit G1018-2: 2500 N
  • Ontworpen voor trektest toepassingen, niet geschikt voor compressietesten

Meer details

G1018 Kantel Adapters

Eye End Adapter Voor het bevestigen van grepen aan krachtmeters / sensoren en teststands



Meer details

Eye End Adapter Voor het bevestigen van grepen aan krachtmeters / sensoren en teststands

G Series Schroefdraad Adapters en Koppelingen



Meer details

G Series Schroefdraad Adapters en Koppelingen

Downloads

Nu bestellen
Product

Product
Prijs
Aantal
131925
G1046 Pneumatische Greep, #10-32F
€ 689,00

Accessories

Product
Prijs
Aantal
131960
AC1019 Air connection kit for G1046
€ 255,00
130807
G1018-1 Swivel adapter, #10-32M to #10-32F
€ 67,00
136833
AC1044 Maintenance kit for G1046
€ 106,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
