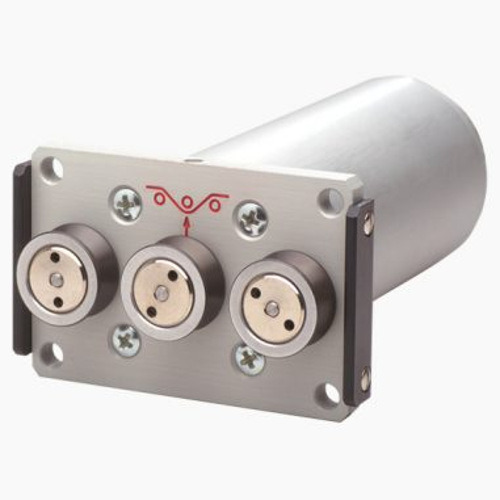

TS1 Stationaire Elektronische Spanningssensor


Gemaakt in DuitslandDe Checkline TS1 Stationaire Spanningssensoren zijn verkrijgbaar met verschillende lichtlopende geleiderollen. De rollen zijn kogelgelagerd om een ​​wrijvingsvrij pad te bieden voor het meten van garen, vezels en dunne draden met een diameter tot ca. 2mm.

De TS1 Stationaire Elektronische Spanningssensoren  zijn verkrijgbaar in  10 spanningsbereiken:
van 0 - 50 cN tot 0 - 50 daN

De TS1 Spanningssensor wordt geleverd met standaard gecoate aluminium geleiderollen, geschikt voor garen, verzels en dunne draden met een maximale lijnsnelheid van 2000 m/min.
Andere geleiderollen voor verschillende toepassingen en lijnsnelheden tot 5000 m/min zijn verkrijgbaar.

De TS1 Spanningssensor is beschikbaar met verschillende uitgangssignalen:

  • Standaard: Uitgangssignaal: analoog 0 – 1 V DC

of optioneel

  • Code A2:  Uitgangssignaal: analoog  0 – 10 V DC
  • Code A3:  Uitgangssignaal: stroom  4 – 20 mA
  • Code A10:  Uitgangssignaal: analoog DMS: mV /V ( Voor sensoren zonder versterker)
  •

De TS1 Stationaire Spanningssensor wordt  geleverd met een Certificaat van Overeenstemming met de bestelling 2.1 volgens EN 10204.
Optioneel verkrijgbaar:
Inspectiecertificaat 3.1 volgens EN 10204 met kalibratiecertificaat .


Opmerking:
Een breed scala aan op maat ontworpen modellen en aanpassingen is op aanvraag beschikbaar.
Gelieve bij vragen contact met ons op te nemen
!!!


Kenmerken
  • TS1 Stationaire Spanningssensor met geïntegreerde meetversterker en hoge nauwkeurigheid van 1 % FS
  • 4 verschillende uitgangssignalen beschikbaar:
    - Standaard: analoog 0 – 1 V DC
    - Code A2:  Uitgangssignaal: analoog  0 – 10 V DC
    - Code A3:  Uitgangssignaal: stroom  4 – 20 mA
    - Code A10:  Uitgangssignaal: analoog DMS: mV /V
  • Afhankelijk van de toepassing zijn er verschillende geleiderollen verkrijgbaar
  • Eenvoudige installatie, ook achteraf, op bestaande machines
  • Eenvoudige kalibratie naar aangepast materiaal door de operator
  • Meetprincipe – loadcel met hoogwaardige rekstrook
  • Spanningssensor met mechanische overbelastingsbeveiliging

Leveromvang
  • Spanningssensor TS1 met transportverpakking
  • Gebruiksaanwijzing in het Duits of Engels (zoals gevraagd)
  • Certificaat van overeenstemming met de bestelling 2.1 volgens EN 10204 gratis


Specificaties
Kalibratie Volgens de fabrieksprocedure van fabrikant
Nauwkeurigheid ±1 % volledige schaal en ±1 cijfer
Ander kalibratiemateriaal: ±3 % volledige schaal of beter
Overbelastingsbeveiliging: 100 % van het spanningsbereik
Meetprincipe: Rekstrook (Strain Gauge Bridge)
Deflectie: Maximaal 0,5 mm
Frequentie: Ca. 500 Hz, afhankelijk van het spanningsbereik
Signaalverwerking: Analoog
Temperatuurafwijking: Minder dan ± 0,05% volledige schaal/ºC
Uitgangssignaal: Standaard: 0 – 1 V DC (analoog) impedantie: ≥ 5 kΩ
Optie: 0 – 10 V DC (analoog), 4 – 20 mA (stroom) of mV/V (DMS)
Demping (fg): Standaard: 30 Hz (andere waarden op aanvraag)
Gebruikstemperatuur: 10 – 45 ºC
Lucht vochtigheid: 85% RV, max.
Stroomvoorziening: +15…24 V DC, 21 mA geregeld
Code A3: Max. 50 mA geregeld
Code A10: max. +5 V gelijkstroom, max. 20 mA geregeld
Materiaal behuizing: Aluminium
