1/2 " ULTRASONIC DUAL ELEMENT TRANSDUCERS

Belangrijke opmerking: De T-104-XXXX ultrasone transducers met dual elementen maken nu deel uit van de serie 1/2" ultrasone transducers met dual elementen. Alle specificaties, vergelijkingen en prijzen van de 1/2"-serie vindt u hieronder.

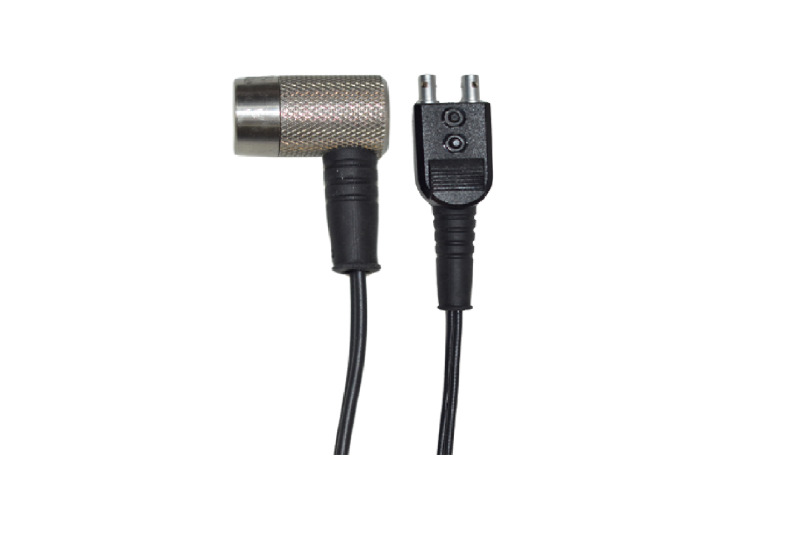

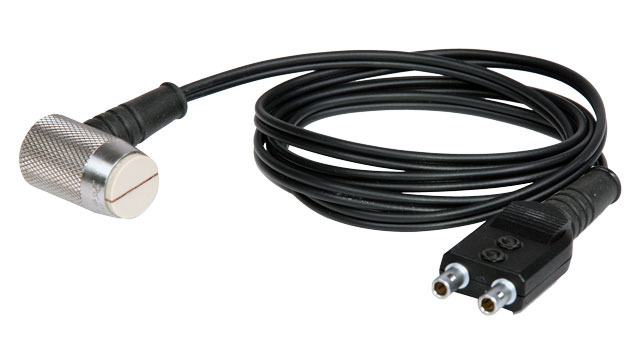

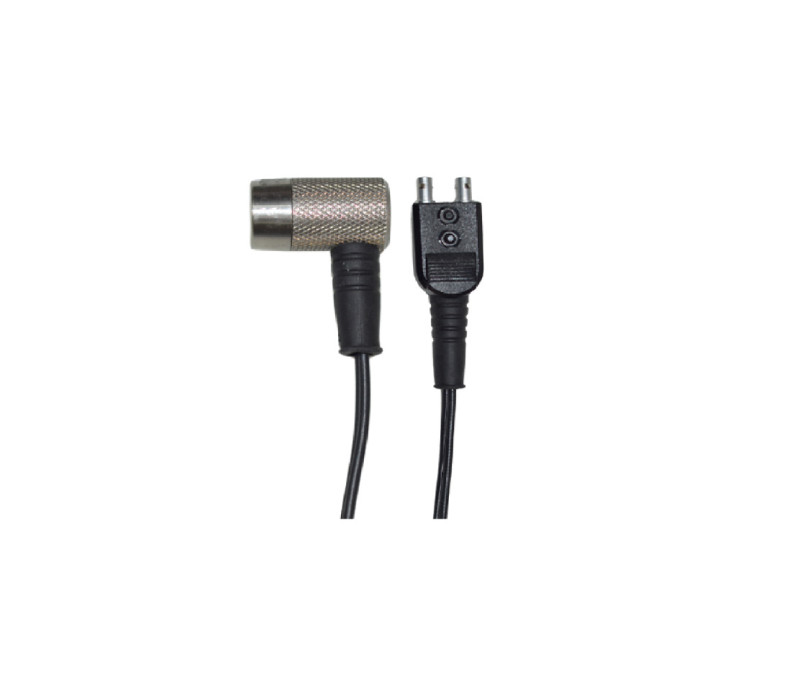

De 1/2" dual element transducers van Checkline zijn ontworpen voor wanddiktemeting op een breed scala aan materialen, inclusief ruwe, gebogen of gecorrodeerde oppervlakken. Deze transducers zijn compatibel met de meeste ultrasone meters van Checkline en zijn geschikt voor standaard- of gecoate materialen, afhankelijk van het model.

Met verschillende frequenties, dempingsniveaus en connectormogelijkheden beschikbaar, passen deze sondes zich aan verschillende wanddiktes en oppervlaktecondities aan. Ideaal voor algemene metingen of veeleisende inspectieomgevingen waar precisie en herhaalbaarheid cruciaal zijn.

Belangrijkste kenmerken (verschilt per type):

Meerdere frequentieopties: Beschikbaar in 1 tot 10 MHz voor aangepaste prestaties op dunne tot dikke materialen.
1/2" diameter ontwerp: Geoptimaliseerd voor grotere oppervlakken, inclusief licht gebogen of ongelijke materialen
Compatibel met dual element meters: Ontworpen voor alle Checkline meters die dual element sondes gebruiken met LEMO-connectors.
Zijgemonteerde connectoren: Ergonomische en ruimtebesparende lay-out voor betere toegang in krappe omgevingen.
Dempingsvarianten: Kies tussen standaard- en coatingdiktemodellen met verschillende dempingswaarden.

Belangrijkste voordelen:

Betrouwbare prestaties: Ontworpen om consistente signaalkwaliteit en optimale koppeling te leveren op ruwe, geverfde of gecorrodeerde oppervlakken.
Aanpasbaar voor gecoate materialen: Transducer versies voor coating helpen de basismateriaaldikte te isoleren door signaalverlies door coatings te minimaliseren.
Snelle selectiegids: Frequentie- en dempingstabellen maken het eenvoudig om de juiste transducer voor elke toepassing te kiezen.

Deze 1/2" dual element transducers bieden een betrouwbare oplossing voor een breed scala aan wanddiktemetingstaken. Hun solide constructie en geoptimaliseerde frequentierespons maken ze een standaard accessoire voor professionele ultrasone inspectieroutines.

Neem contact met ons op voor hulp bij het kiezen van de beste transducerconfiguratie voor uw meter en inspectiebehoeften.

Prijs vanaf € 380,00

Nu winkelen

Transducerdiameter: 1/2 inch (12,7 mm), geschikt voor algemene en gebogen oppervlakken.
Frequentiebereik: Beschikbaar van 1 MHz tot 10 MHz, afhankelijk van het model.
Compatibele meters: Werkt met Checkline ultrasone diktemeters met twee elementen (LEMO-connector).
Connectortype: Aan de zijkant gemonteerde, ingegoten aansluiting voor eenvoudige bediening in krappe ruimtes.
Toepassingsgeschiktheid: (Verschilt per model) Ontworpen voor zowel geverfde als ongecoate metalen, inclusief gecorrodeerde of versleten oppervlakken.
Dempingsopties: Standaard en coatingspecifieke demping beschikbaar voor toepassingen op maat.
Selectiegids: Raadpleeg de frequentie-/dempingstabel voor modelselectie op basis van het type meting en/of de gebruikte meter.

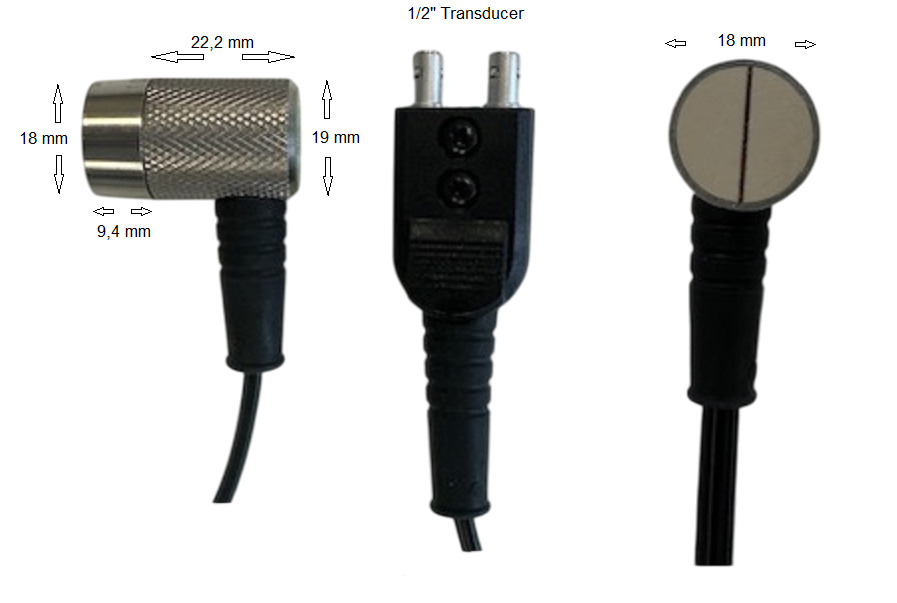

1/2" Dual-Element Transducer:

Deze transducer is ontworpen voor precisie en compacte integratie en beschikt over de volgende belangrijke afmetingen:

• Diameter van het meetvlak: 18 mm – standaard voor een contactoppervlak van 1/2"
• Lengte van de kop: 22,2 mm – exclusief kabel
• Totale diameter van de behuizing: 19 mm

Deze grotere afmetingen garanderen compatibiliteit met de meeste ultrasone diktemeters en maken snel scannen en betrouwbaar contact op gemeten oppervlakken mogelijk.

Hoe kiest u de juiste ultrasone transducer?

De ultrasone transducers van Checkline zijn verkrijgbaar in verschillende frequenties, dempingsniveaus en sondekarakteristieken voor een breed scala aan toepassingen. De keuze van de juiste transducer garandeert nauwkeurige metingen, afhankelijk van het materiaaltype, de coating en het diktebereik.

Transducerkarakteristieken en demping

Standaard probes: Ideaal voor puls-echometingen op ongecoate materialen, metaalcoatings of zeer dunne verflagen. Deze probes bieden een goede penetratie en zijn geschikt voor algemeen gebruik.

Composiet probes: Beter geschikt voor zachtere of minder uniforme materialen. Ze bieden een grotere bandbreedte met een verbeterde resolutie en detail, terwijl ze toch een redelijke penetratie behouden.

HD probes (hoge demping): Ontworpen voor echo-echometingen (door de coating heen) en puls-echometingen. De echo-echomodus wordt gebruikt om de coatingdikte uit de meting te verwijderen en is effectief wanneer de wanddikte meer dan 2,5 mm en de coating minder dan 1,0 mm is.

CT probes: Hooggedempte transducers, speciaal ontworpen voor de TI-CMX-serie voor het meten van wanddikte, coatingdikte of beide. Ze ondersteunen:

Coatingmetingen: Tot 2,5 mm
Echo-Echo-metingen: Vereist een wanddikte > 2,5 mm
Echo-Echo-Verify: (Alleen op compatibele modellen) Vereist een wanddikte > 1,25 mm

Transducerfrequentiegids

1/2" Dual Element Probes zijn verkrijgbaar in frequenties van 1 MHz tot 10 MHz. De juiste frequentiekeuze hangt af van uw inspectiediepte en resolutiebehoeften:

Lage frequenties (1–2,25 MHz): Bieden een diepere penetratie voor dikke of verzwakkende materialen. Lagere resolutie en een grotere dode zone – minder geschikt voor dunne wanden.
Middenfrequenties (3,5–5 MHz): Balans tussen penetratie en resolutie. Veelzijdig voor de meeste standaardtoepassingen.
Hoge frequenties (7,5–10 MHz): Bieden een hogere resolutie met een ondiepere penetratie. Het meest geschikt voor dunne materialen en fijne metingen.

Raadpleeg de onderstaande transducerselectietabel om de beste match te vinden op basis van materiaaltype, oppervlakteconditie en meetbereik.

Content of the various Water Damage Restoration kits

Item	WDTK	WDIK-HH	WDIK-HA	WDIK	WDMK	WDMK-X
ME5	X	-	-	X	X	-
CME5	X	X	X	-	-	-
MEX5	-	X	X	-	-	X
CMEX5	-	-	-	X	X	X
Extension Handle	X	-	-	X	X	X
Free Tramex APP	X	X	X	X	X	X
DL-RHTX	-	-	-	X	X	X
HH14TP30B	-	X	-	X	X	X
SP200	-	-	-	X	X	X
HA21SP52-B	-	-	X	-	-	-
RHP-SNW-B	-	X	X	X	-	-
RHP-NW-B	-	-	-	-	X	X
IRT2	-	-	-	X	X	X
HIPP	-	-	-	-	X	X
RHIE2B	-	-	-	-	X	X
HI-ACC	-	-	-	-	X	X
RHHLsR	-	-	-	-	X	X
SAL75	-	-	-	X	X	X
ALLBAG	X	_	-	-	-	-
MAXINS	-	X	X	X	-	-
MAXMASTER	-	-	-	-	X	X
WDTK - Restoration Tech Kit WDIK-HH - Restoration Inspector Kit with Pin Probe WDIK-HA - Restoration Inspector Kit with Hammer Probe WDIK -Restoration Inspector Kit WDMK - Restoration Master Kit WDMK-X - Restoration Master Kit X

Producten

Item	Product	Prijs
130284	T-104-0000 1 MHz Probe 1/2" for composites, thick plastics, rubber	€ 380,00
126124	T-104-0600 1 mHz Probe 1/2" CPZT	€ 430,00
130496	T-104-1000 1/2 inch 2.25 MHz Transd. for Cast Iron/Plastics (107)	€ 380,00
140269	T-104-1600 2,25 mHz Probe 1/2" CPZT	€ 430,00
130274	T-104-9700 3.5 MHz Dual Element Transducer - 1/2"	€ 430,00
130292	T-104-9900 1/2" dia 3.5 MHz Cast Iron & Plastics Transducer for TI-CMX	€ 430,00
126466	T-104-2000 Heavy Wall 5.0 mHz Probe 1/2"	€ 380,00
133629	T-104-2700 - 1/2" 5MHz Dual Element Hi Damped Transducer	€ 430,00
130291	T-104-2900 1/2" dia 5.0 MHz Heavy Wall Transducer for TI-CMX	€ 430,00
130411	T-104-4000 Heavy Wall 10.0 mHz Probe 1/2"	€ 413,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag
