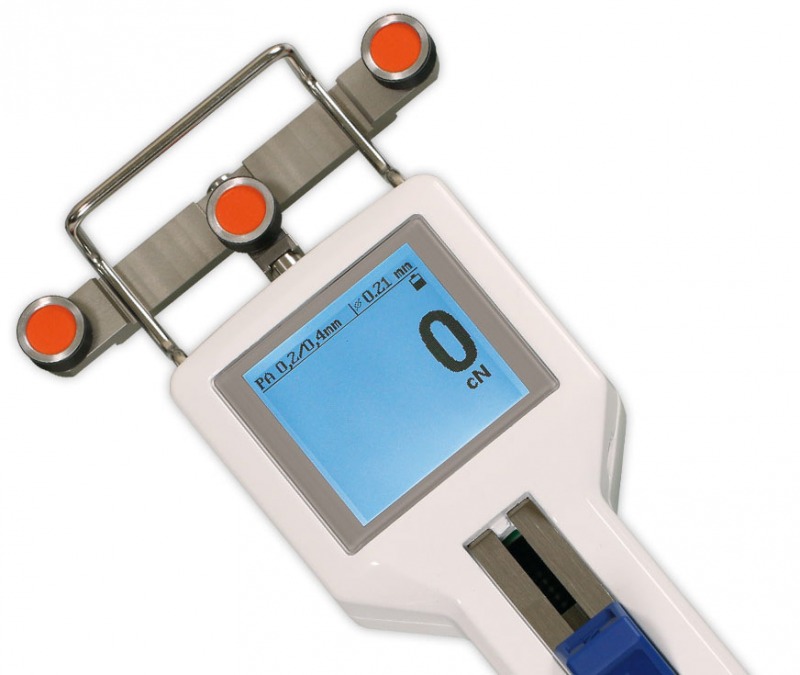

Digitale spanningsmeter met TFT-kleurendisplay DTS

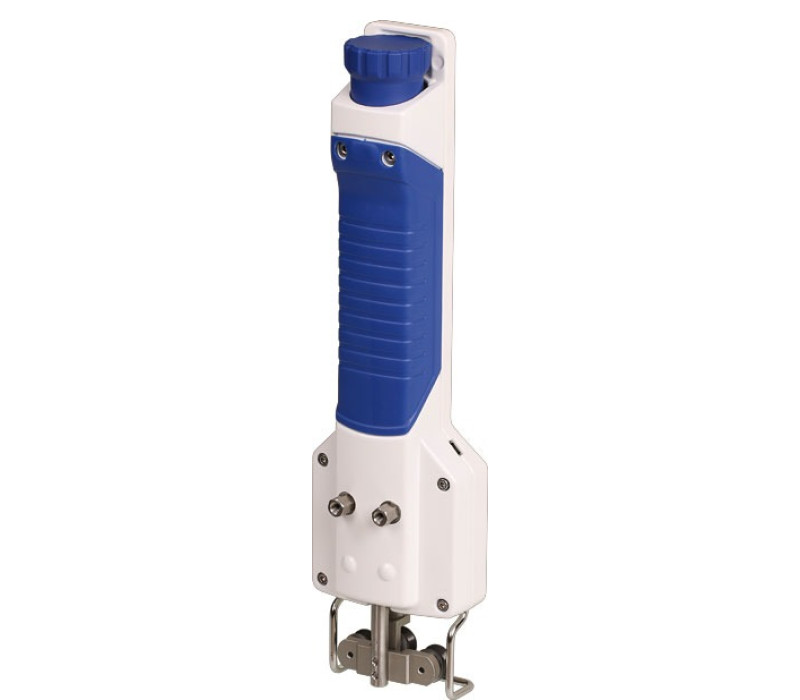

Achterzijde van DTS met Code MH - Online montage (Deze functie kan achteraf niet worden geïnstalleerd.)

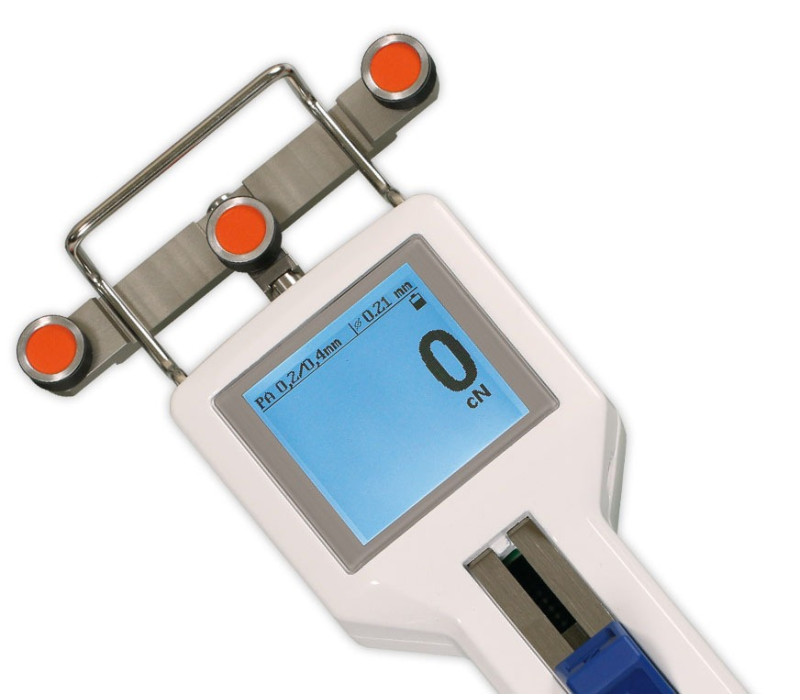

DTS-10K met meetkop breedte van 116 mm

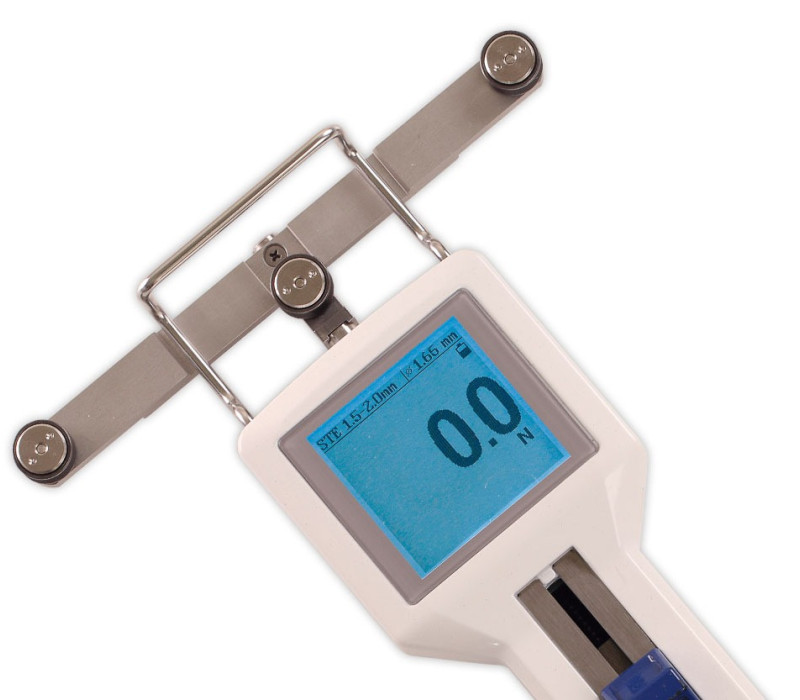

DTS-20K met meetkop breedte van 166 mm

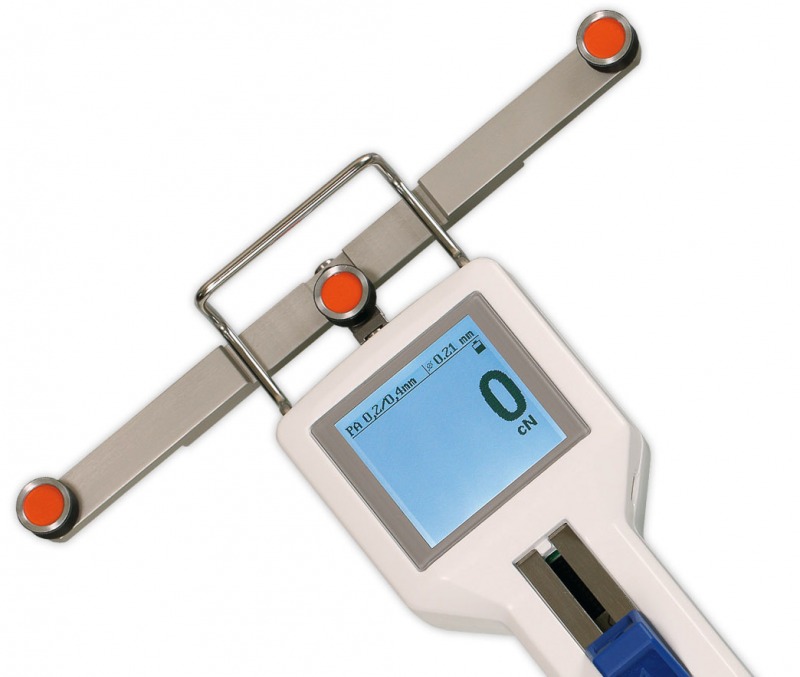

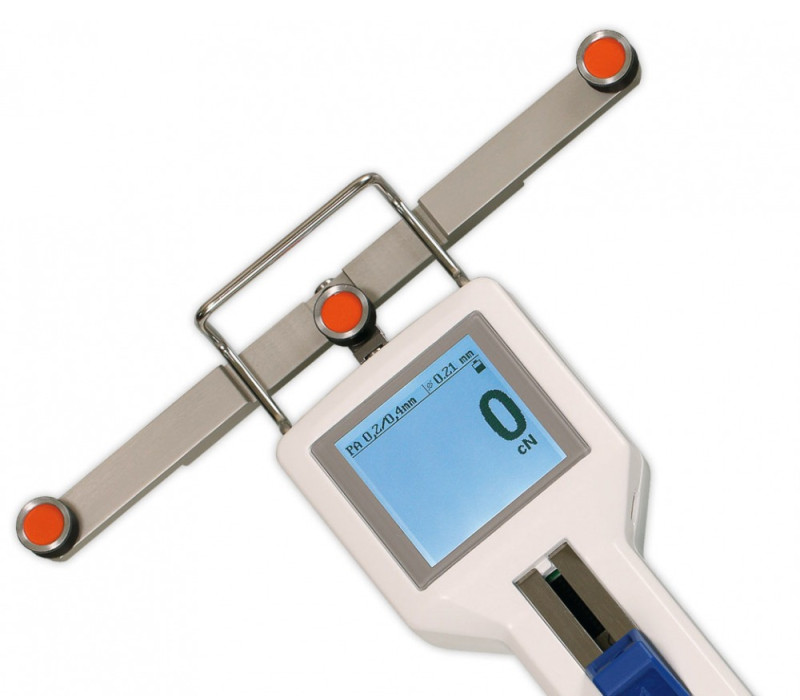

DTS-30K met meetkop breedte van 216 mm

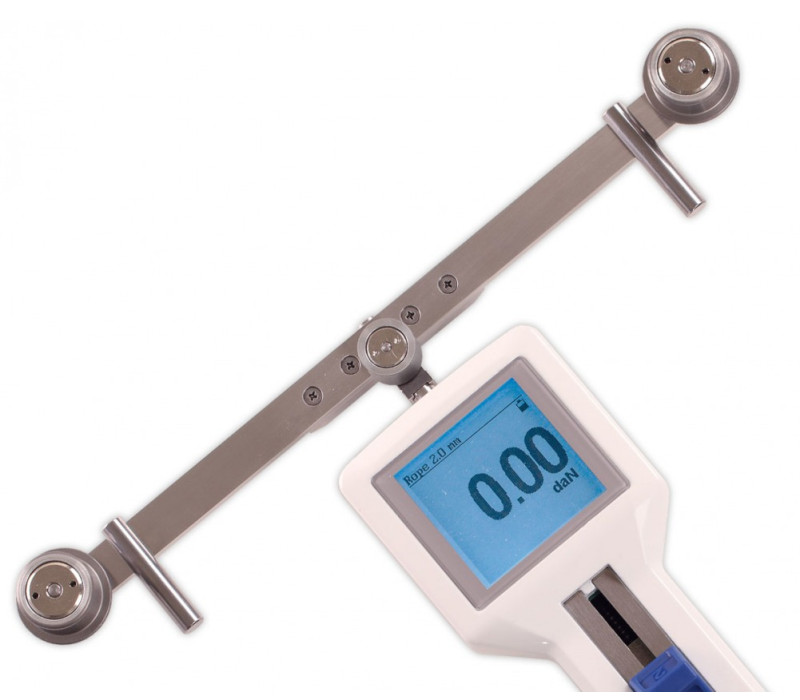

DTS-60K-V1 met meetkop breedte van 280 mm

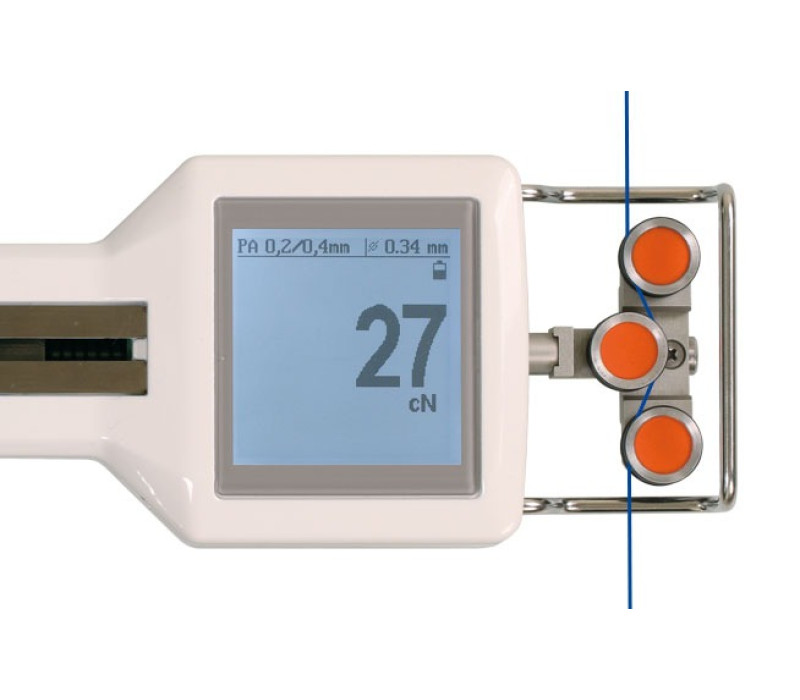

DTS-scherm 90 ° gedraaid

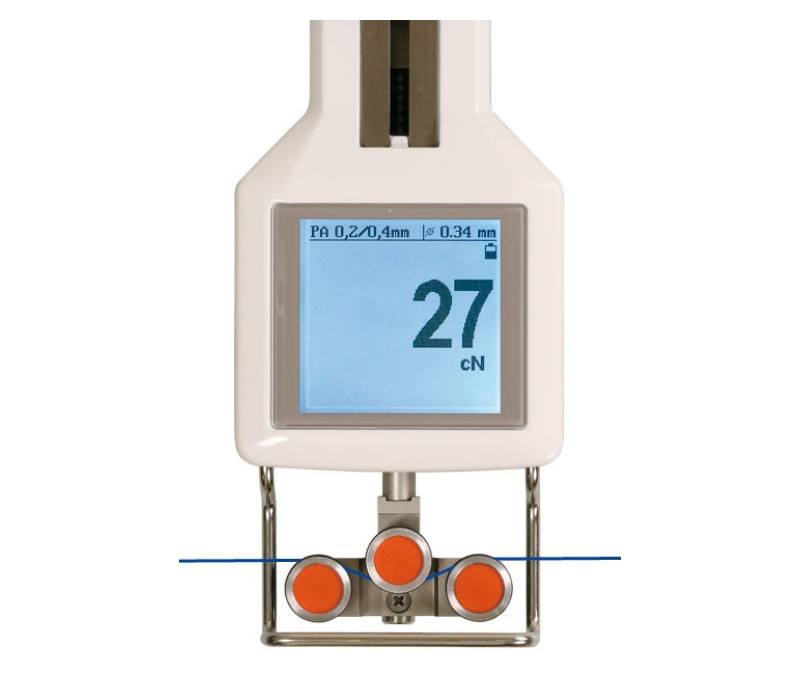

DTS-scherm 180 ° gedraaid

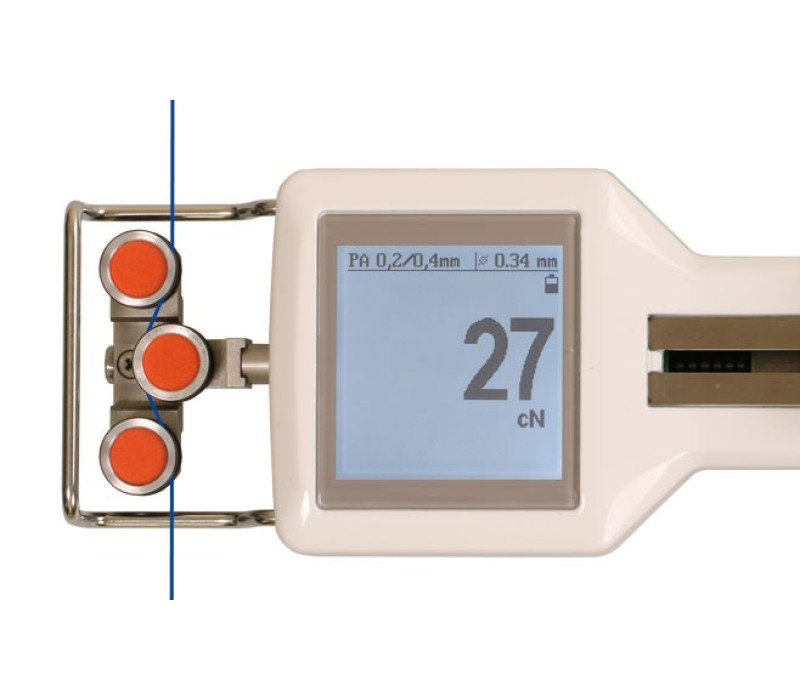

DTS-scherm 270 ° gedraaid

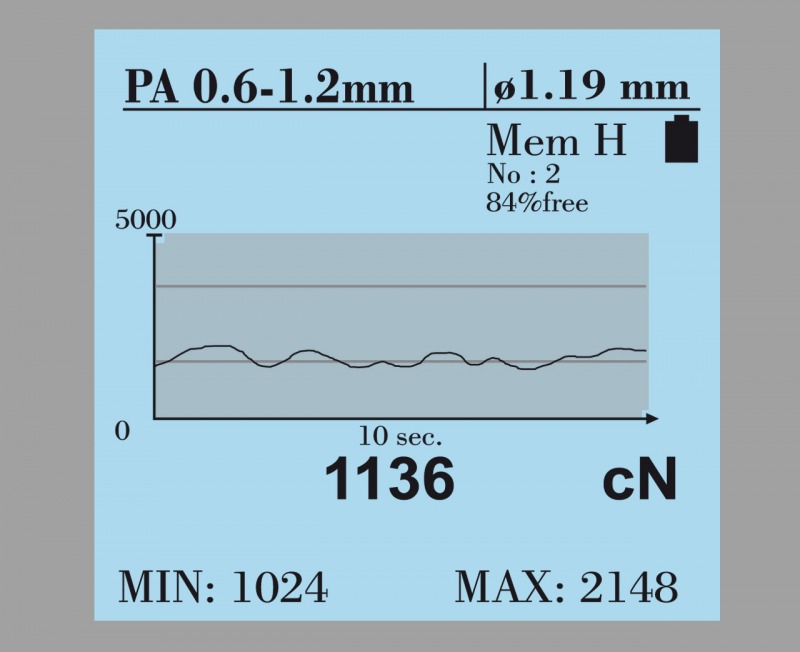

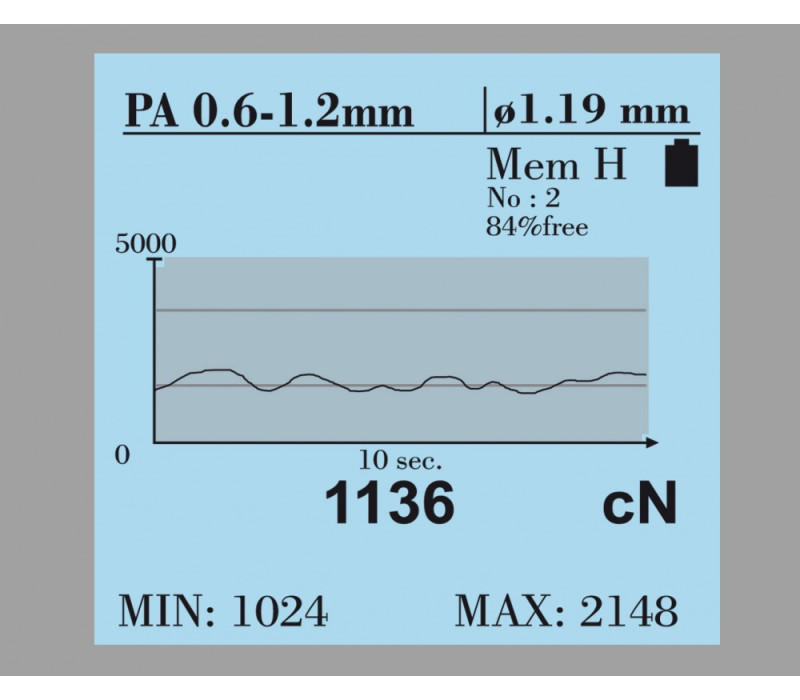

Numeriek en X-Y-diagram weergave

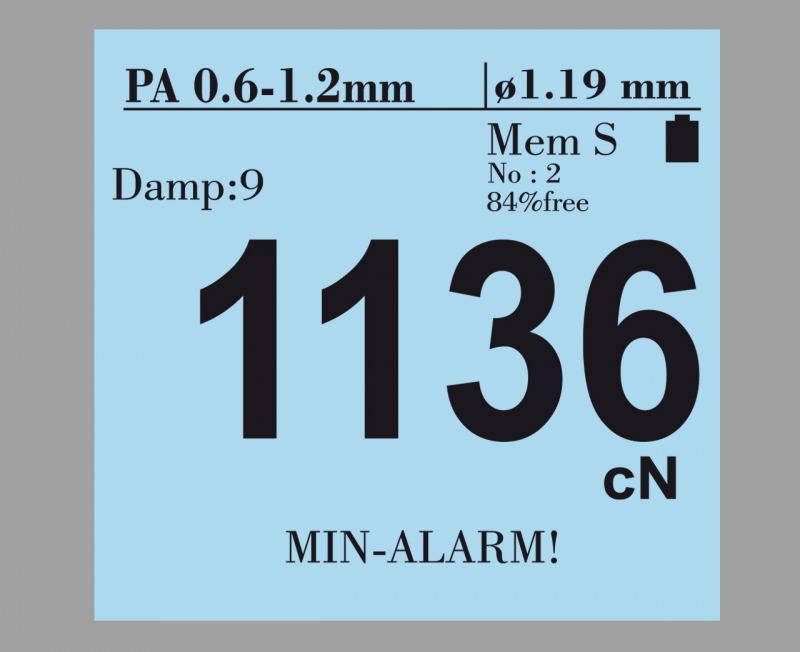

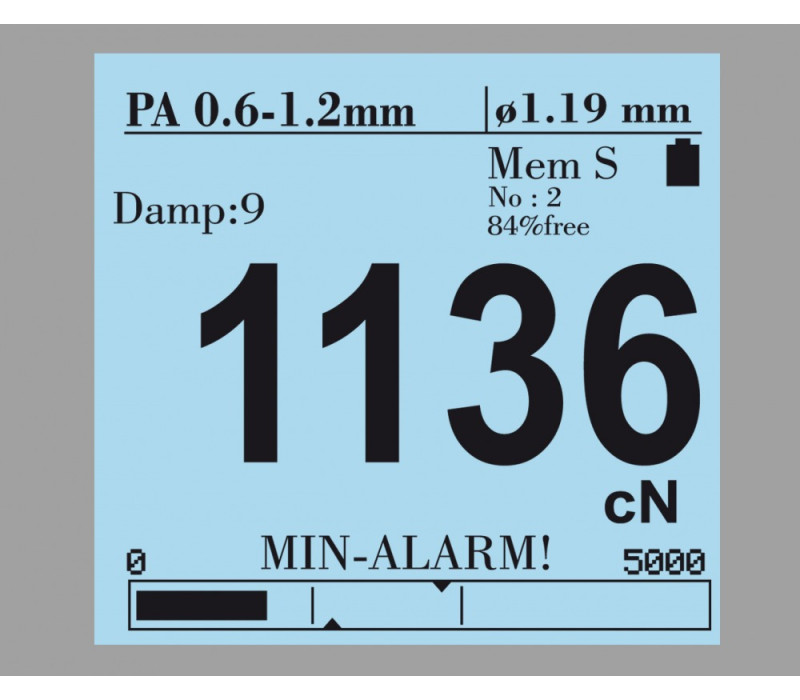

Numerieke weergave

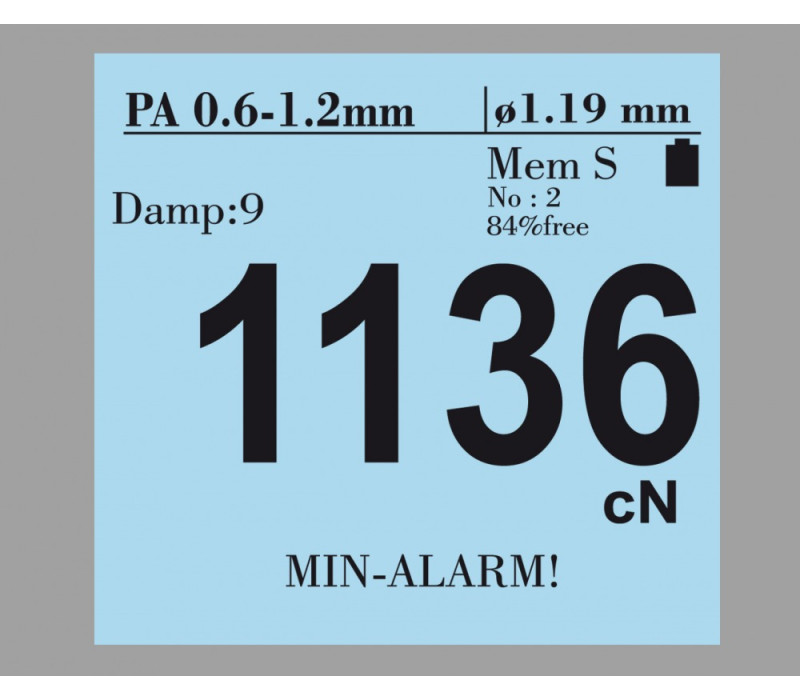

Numerieke weergave, met grafiek met setpointmarkeringen

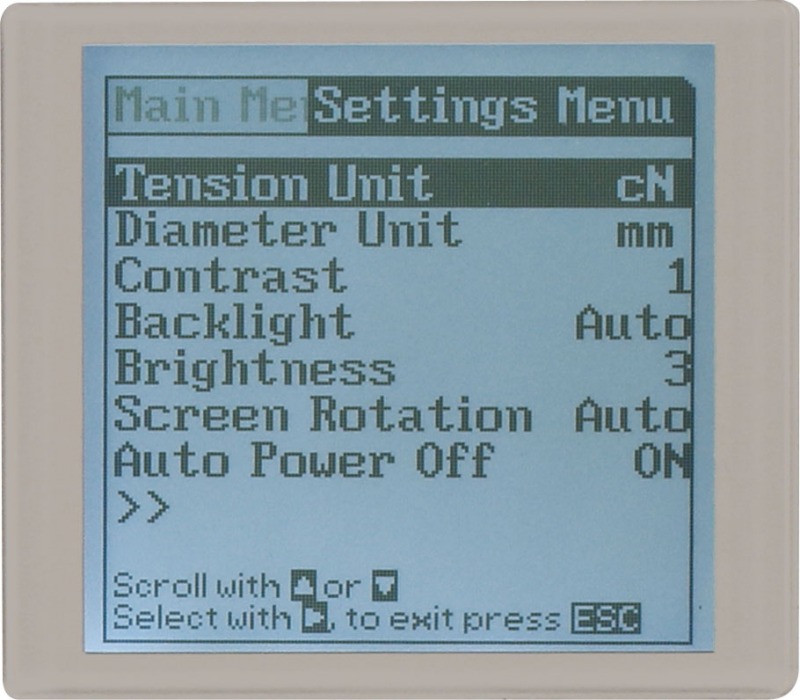

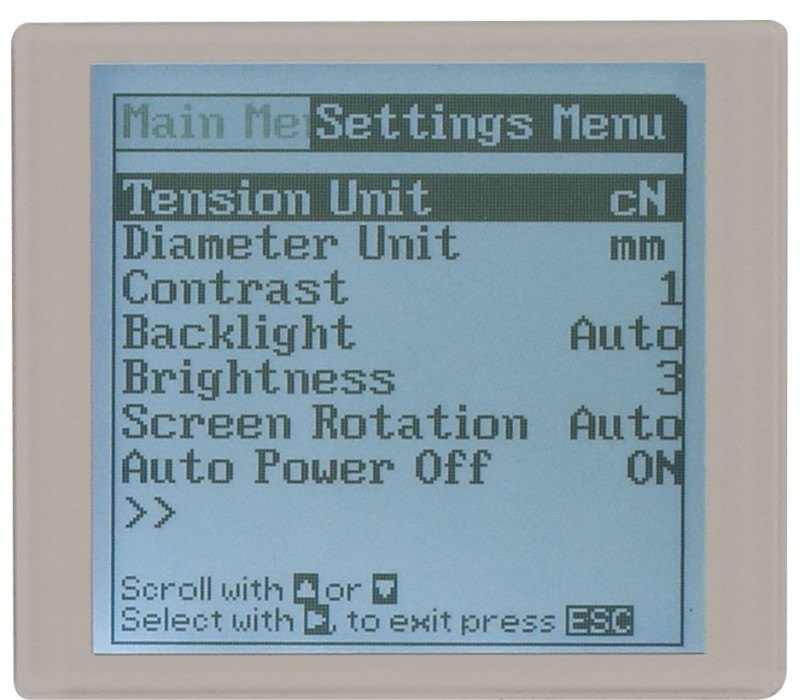

Gebruikersvriendelijke LCD full-text display, sommige functies kunnen met een wachtwoord worden beveiligd.

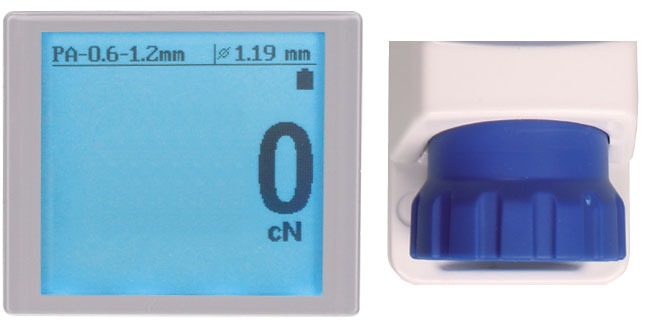

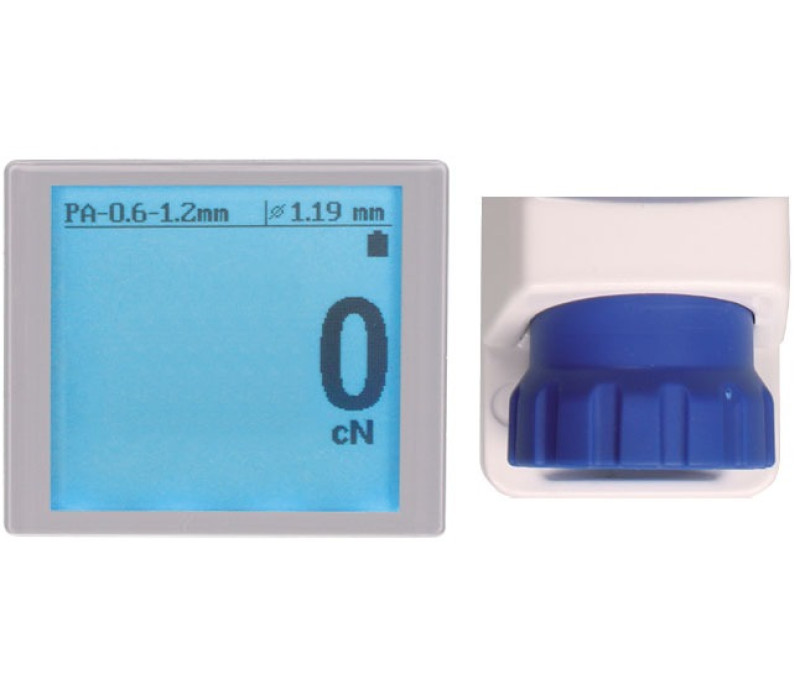

Materiaal instelknop

Digitale spanningsmeter voor garens en draden DTS

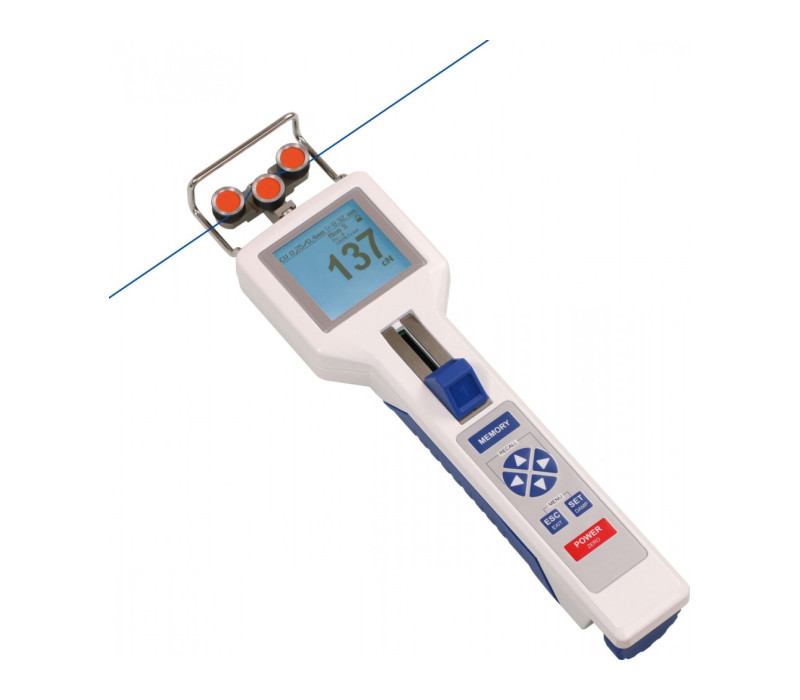

Draagbare digitale spanningsmeter met TFT-kleurendisplay voor garens, vezels en draden

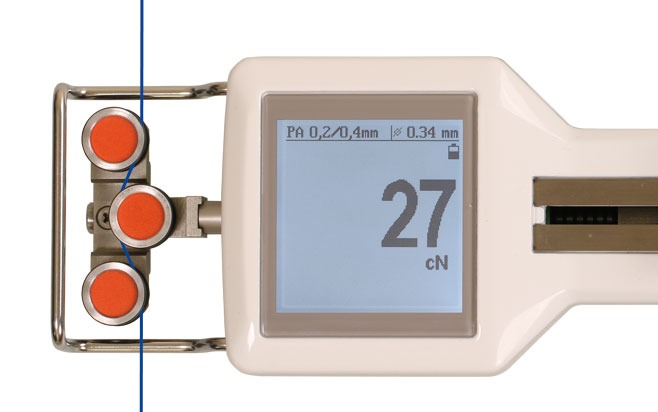

De digitale spanningsmeter DTS meet de spanning van lopende garens, vezels, draden en vergelijkbare flexibele materialen tijdens textielproductie, draadverwerking en kwaliteitscontrole. Het draagbare instrument is verkrijgbaar in 12 meetbereiken, met verschillende meetkopbreedtes die zijn afgestemd op het materiaal en de toepassing.

De DTS heeft een TFT-kleurendisplay met drie instelbare weergaven: een numerieke meetwaarde, een numerieke meetwaarde met staafdiagram en een X-Y-diagram dat het spanningsverloop in de tijd toont. U kunt het display vast instellen op 0°, 90°, 180° of 270°, of automatisch laten draaien. De MIN- en MAX-waarden kunnen worden weergegeven over een instelbaar tijdvenster van 2–60 seconden.

Voor reproduceerbare metingen beschikt de DTS over een automatische nulinstelling wanneer de meetpositie verandert, programmeerbare MIN/MAX-alarmen en instelbare elektronische demping. De modellen DTS-500 tot en met DTS-30K hebben bovendien een materiaaldiktecompensator. Voor metingen aan verschillende materialen zijn één fabriekskalibratie en maximaal vier klantspecifieke kalibraties beschikbaar.

De DTS kan een meetreeks registreren en de statistische samenvatting daarvan opslaan, waaronder de laatste meetwaarde, het gemiddelde, de minimum- en maximumwaarde, de standaardafwijking en het aantal metingen. Er kan één samenvatting tegelijk worden opgeslagen; bij het opslaan van een nieuwe samenvatting wordt de vorige overschreven.

Voor uitgebreide datalogging, het opslaan van meerdere meetreeksen of het overdragen van meetgegevens via USB naar een pc, zie de digitale spanningsmeter DTX.

Prijs opvragen >>

Draagbare spanningsmeting aan lopende garens, vezels en draden
12 meetbereiken met meetkoppen voor verschillende materiaaldiktes
TFT-kleurendisplay met numerieke weergave, staafdiagram en X-Y-diagram van het spanningsverloop
Automatische schermrotatie of vaste standen in stappen van 90°
MIN/MAX-waarden over een instelbaar tijdvenster van 2–60 seconden
Programmeerbare MIN/MAX-alarmen en instelbare elektronische demping
Automatische nulinstelling wanneer de meetpositie verandert
Eén fabriekskalibratie en maximaal vier klantspecifieke materiaalkalibraties
Materiaaldiktecompensatie bij DTS-500 tot en met DTS-30K
Registreert één meetreeks en slaat de statistische samenvatting op
Instellingen kunnen met een wachtwoord worden beveiligd
12 maanden garantie

Digitale spanningsmeter DTS met ingebouwde oplaadbare LiPo-accu
USB-netadapter met vier stekkeradapters (EU/US/UK/AUS-NZ)
USB-kabel
Certificaat van overeenstemming met de bestelling, type 2.1 volgens EN 10204
Gebruiksaanwijzing
Draagkoffer

Spanningsbereik

Model	Meetbereik	Meetkopbreedte*	Textieltoepassingen	Toepassingen met koperdraad
DTS-200	1–200,0 cN	66 mm	Tot 200 tex	Tot 0,15 mm Ø
DTS-500	1–500,0 cN	66 mm	Tot 500 tex	0,05–0,25 mm Ø
DTS-1000	10–1000 cN	66 mm	Tot 1000 tex	0,10–0,40 mm Ø
DTS-2000	20–2000 cN	66 mm	Tot 2000 tex	0,30–0,60 mm Ø
DTS-2500	25–2500 cN	116 mm	Tot 2500 tex	0,30–0,70 mm Ø
DTS-4000	40–4000 cN	66 mm	Tot 4000 tex	0,35–0,90 mm Ø
DTS-5000	50–5000 cN	116 mm	Tot 5000 tex	0,40–1,00 mm Ø
DTS-10K	0,1–10,00 daN	116 mm	Tot 10000 tex	0,70–1,40 mm Ø
DTS-20K	0,2–20,00 daN	166 mm	Tot 20000 tex	1,00–2,00 mm Ø
DTS-30K	0,3–30,00 daN	216 mm	Tot 30000 tex	1,20–2,50 mm Ø
DTS-50K	0,5–50,00 daN	216 mm	Tot 50000 tex	1,40–3,00 mm Ø
DTS-60K-ASYB	0,6–60,00 daN	270 mm	Tot 60000 tex	1,80–3,50 mm Ø
* Breedte van de draadgeleider of afstand tussen de buitenste geleiderollen, afhankelijk van het model. De toepassingswaarden zijn richtlijnen van de fabrikant. De modellen DTS-500 tot en met DTS-30K zijn voorzien van materiaaldiktecompensatie (niet DTS-200, DTS-50K of DTS-60K-ASYB). Speciale meetbereiken en aangepaste meetkopafmetingen zijn op aanvraag verkrijgbaar.

Geheugen en rollen

Meetgeheugen en displayfuncties

De DTS biedt drie weergavemodi voor actuele meetwaarden en een statistisch geheugen voor één meetreeks. Het instrument heeft niet de vijf registratiemodi of de uitgebreide gegevensopslag van de DTX.

Functie	Beschrijving
Numerieke weergave	Toont de actuele spanningswaarde numeriek, samen met relevante meetinformatie en alarmmeldingen.
Numeriek met staafdiagram	Toont de spanningswaarde numeriek en als staafdiagram, met MIN/MAX-waarden binnen het ingestelde tijdvenster.
X-Y-diagram van het spanningsverloop	Grafische weergave van spanning tegen tijd, met een instelbare tijdas van 0,5–60 seconden.
MIN/MAX-weergave	Toont de minimale en maximale meetwaarden binnen een instelbaar tijdvenster van 2–60 seconden.
Meetregistratie	Start en stopt de registratie van een meetreeks met de MEMORY-toets.
Statistisch geheugen	Slaat de laatste meetwaarde, het gemiddelde, het minimum, het maximum, de standaardafwijking, het aantal meetwaarden, de materiaalnaam en de meetdatum/-tijd op.
Geheugencapaciteit	Eén statistische samenvatting van een meetreeks. Bij het opslaan van een nieuwe samenvatting wordt de vorige overschreven.
Geheugen raadplegen	Opgeslagen statistische resultaten kunnen op het instrument worden weergegeven.

Opties voor geleiderollen

De DTS kan worden uitgerust met verschillende geleiderollen, afgestemd op het materiaaltype, de oppervlakte-eisen en de doorloopsnelheid. De standaardrollen zijn gemaakt van hardgecoat aluminium; alternatieve rollen moeten bij de bestelling van het instrument worden opgegeven.

Rollencode	Maximale doorloopsnelheid	Rolmateriaal / uitvoering
Standaard	2000 m/min	Hardgecoat aluminium, V-groef

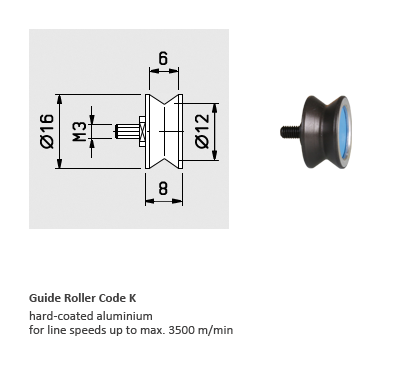

Code K	3500 m/min	Hardgecoat aluminium, V-groef
Code H	5000 m/min	Plasmagecoat aluminium, V-groef

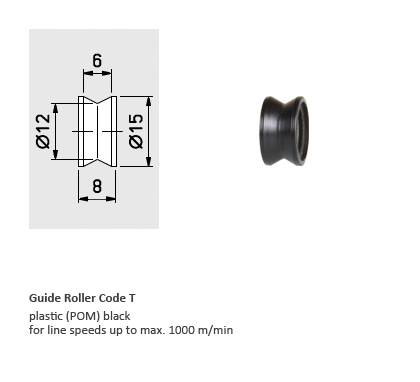

Code T	1000 m/min	Zwarte POM-kunststof, V-groef
Code W	1000 m/min	Vernikkeld staal, V-groef
Code ST	1000 m/min	Gehard staal, V-groef

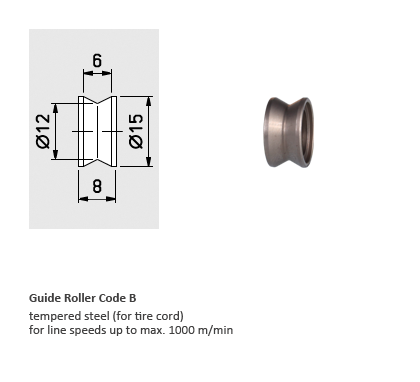

Code B	1000 m/min	Veredeld staal voor bandkoord, V-groef

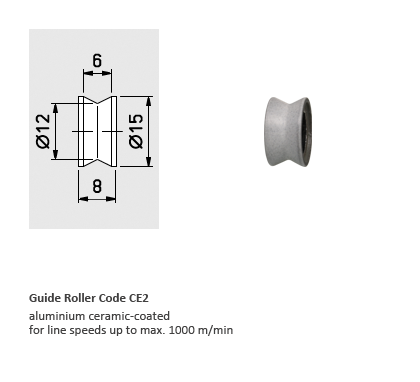

Code CE2	1000 m/min	Keramisch gecoat aluminium, V-groef
Code ASY	1000 m/min	Hardgecoat aluminium, asymmetrische groef

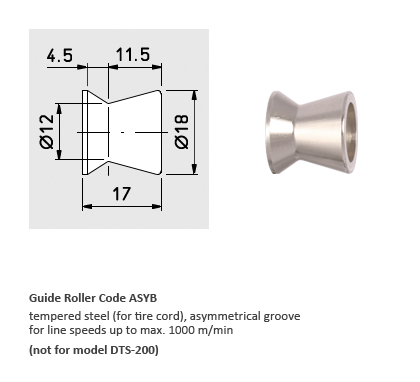

Code ASYB	1000 m/min	Veredeld staal voor bandkoord, asymmetrische groef
Code U	2000 m/min	Hardgecoat aluminium, U-groef

Codes ASY, ASYB en U zijn niet verkrijgbaar voor DTS-200. De DTS-60K-ASYB wordt geleverd met de ASYB-rolconfiguratie.

Opties

Code MH — Stationaire montage	Af fabriek aangebrachte M5-montageschroefdraad (max. schroefdraaddiepte 5 mm, gatafstand 23 mm) met verwijderbare afstandsbouten van 10 mm voor stationair gebruik. Moet bij de bestelling worden opgegeven; uitsluitend af fabriek aangebrachte montagegaten zijn toegestaan.

Code MH - Online Mounting

DTS Gegevensblad

Meetbereiken	12 modelafhankelijke meetbereiken, van DTS-200 (1–200,0 cN) tot DTS-60K-ASYB (0,6–60,00 daN) Zie Meetbereiken voor de afzonderlijke modellen
Nauwkeurigheid	PA-kalibratiemateriaal, 5–100% van het volledige meetbereik: ±0,5% van het volledige meetbereik ±1 digit Resterend meetbereik en andere kalibratiematerialen: ±3% van het volledige meetbereik ±1 digit
Fabriekskalibratie	Volgens de SCHMIDT-fabrieksprocedure; modelspecifieke kalibratiematerialen
Geheugen voor materiaalkalibraties	1 fabriekskalibratie en 4 klantspecifieke kalibraties
Meeteenheden	Spanning: cN, daN, g, kg, N, lb (beschikbare eenheden zijn afhankelijk van het meetbereik van het model) Materiaaldikte: mm, inch
Meetbereikoverschrijding	Ca. 10% van het volledige meetbereik, zonder nauwkeurigheidsgarantie
Overbelastingsbeveiliging	100% van het volledige meetbereik
Meetprincipe	Rekstrookbrug
Uitwijking van de meetrol	Max. 0,2 mm
Signaalverwerking	Digitaal, 16-bits A/D-omzetter
Meetfrequentie	Max. 1 kHz (1.000 metingen/s); interne bemonstering 8 kHz
Display	TFT-kleurendisplay: numeriek; numeriek met staafdiagram; X-Y-diagram van het spanningsverloop
Displayoriëntatie	Vast op 0°, 90°, 180° of 270°, of automatische rotatie
Verversingsfrequentie display	2 keer per seconde
MIN/MAX-tijdvenster	Instelbaar van 2 tot 60 seconden
Tijdas X-Y-diagram	Instelbaar van 0,5 tot 60 seconden
Meetgeheugen	Eén samenvatting van een meetreeks: laatste meetwaarde, gemiddelde, minimum, maximum, standaardafwijking, aantal meetwaarden, materiaalnaam en datum/tijd; bij het opslaan van een nieuwe reeks wordt de vorige samenvatting overschreven
USB	Opladen (ook via een pc)
Elektronische demping	Instelbare middeling, 9 niveaus
Kalibratiecorrectie	−10% tot +10% in stappen van 1%
Materiaaldiktecompensatie	Max. 2,5 mm; aanwezig op DTS-500 tot en met DTS-30K
Automatische nulinstelling	Automatisch bij verandering van de meetpositie; handmatige nulinstelling ook mogelijk
MIN/MAX-alarmen	Programmeerbare boven- en ondergrenzen met melding op het display
Wachtwoordbeveiliging	Instellingen kunnen met een 4-cijferig wachtwoord worden beveiligd
Automatische uitschakeling	Na ca. 3 minuten zonder gebruik, indien ingeschakeld
Temperatuurcoëfficiënt	Versterking: minder dan ±0,01% van het volledige meetbereik/°C bij 25 °C Nulpunt: beter dan ±0,03% van het volledige meetbereik/°C bij 25 °C
Bedrijfstemperatuur	10–45 °C
Relatieve luchtvochtigheid	Max. 85% RH
Voeding	Oplaadbare LiPo-accu; maximaal 30 uur continu gebruik Laadtijd ca. 3,5 uur USB-netadapter: 100–240 V AC, met stekkeradapters voor EU/US/UK/AUS-NZ
Materiaal behuizing	Gegoten aluminium
Afmetingen behuizing	265 × 78,5 × 46 mm (L × B × H)
Gewicht	Tot en met DTS-50K: ca. 875 g netto (1.550 g bruto) DTS-60K-ASYB: ca. 1.040 g netto (2.700 g bruto)
Meegeleverd certificaat	Certificaat van overeenstemming met de bestelling, type 2.1 volgens EN 10204
Garantie	12 maanden

Producten

Artikel	Product
136326	DTS-200 Digital Tension Meter 1-200 cN
136470	DTS-500 Digital Tension Meter 1-500 cN
136327	DTS-1000 Digital Tension Meter 10-1000 cN
136161	DTS-2000 Digital Tension Meter 20-2000 cN
136496	DTS-2500 Digital Tension Meter 25-2500 cN
136672	DTS-4000 Tension Meter Digital 40 - 4000 cN
136203	DTS-5000 Digital Tension Meter 50-5000 cN
136644	DTS-10K Digital Tension Meter 0,1-10 daN
137588	DTS-20K Digital Tension Meter 0,2-20 daN
136666	DTS-30K Digital Tension Meter 0,3-30 daN
137400	DTS-50K Digital Tension Meter 0,5-50 daN
136980	DTS-60K-ASYB Digital Tension Meter 0,6-60 daN

Accessoires

Artikel	Product
136673	Code MH - Mounting holes
133103	Code K Hardcoated Aluminium Rollers (instead of standard rollers - new meter)
139750	Code H Plasma-coated Aluminium Rollers (instead of standard rollers - new meter)
130042	Code T - POM Guide Rollers (instead of standard rollers - new meter)
130208	Code W Nickel Plated Steel Guide Rollers (instead of standard rollers - new meter)
133906	Code ST - Hardened Steel Rollers (instead of standard rollers - new meter)
130018	Code B - Tempered Steel Rollers to measure Tyre Cord (instead of standard rollers - new meter)
130041	Code CE2 Ceramic-coated Aluminium Rollers (instead of standard rollers - new meter)
132148	Code ASY - Hardcoated Aluminium Rollers, asymmetrical groove (instead of standard rollers - new meter)
138107	Code ASYB - Tempered Steel Rollers for Tire Cord asymmetrical groove (instead of standard rollers - new meter)
139751	Code V1 Hardcoated aluminium V-grooved rollers (instead of standard rollers - new meter)
130473	Code U Hardcoated aluminium U-grooved rollers (instead of standard rollers - new meter)

Alle genoemde prijzen zijn exclusief btw en verzend- en behandelingskosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
Speciale bestelling aanvragen

Winkelwagen bekijken Afrekenen

Digitale spanningsmeter voor garens en draden DTS

Kenmerken

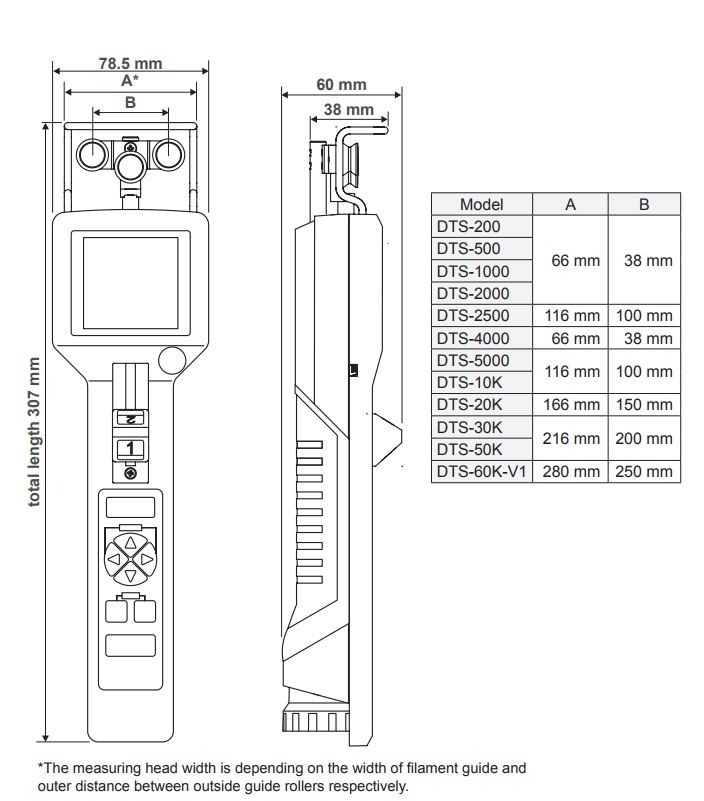

Afmetingen
