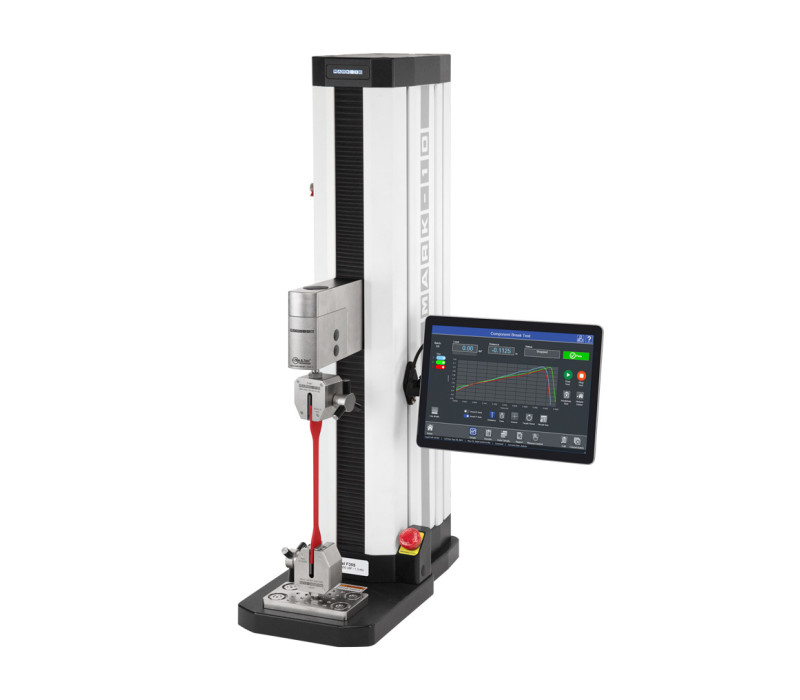

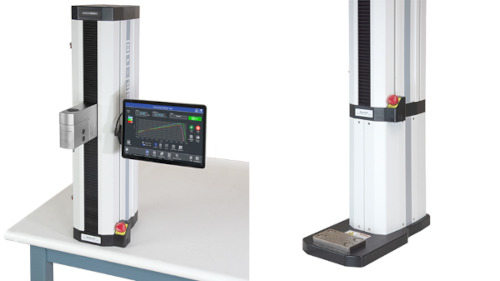

F105 / F305 / F505 / F505H F105 / F305 / F505 / F505H Krachtmeter Trekbank

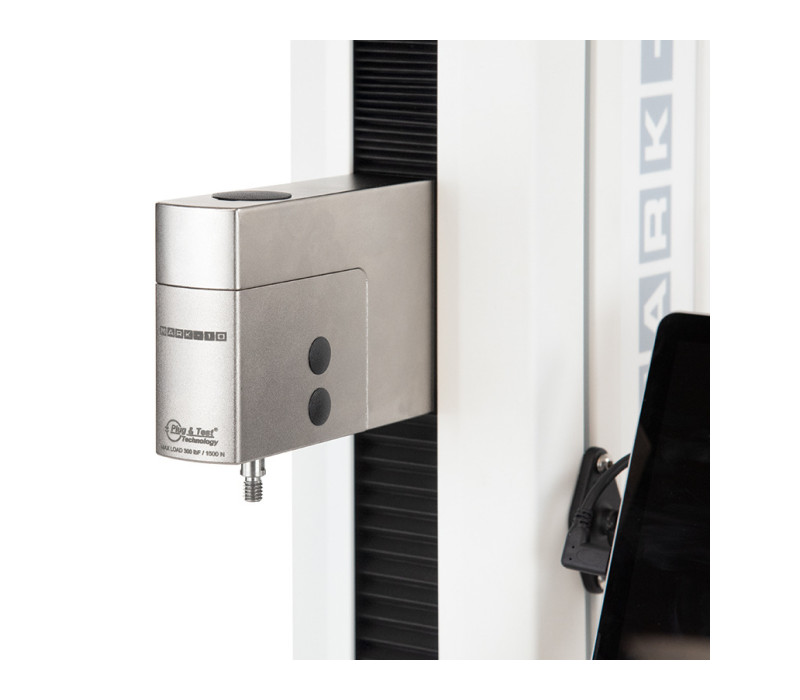

FS05 Krachtsensor gemonteerd op de kop van een F305 Trekbank

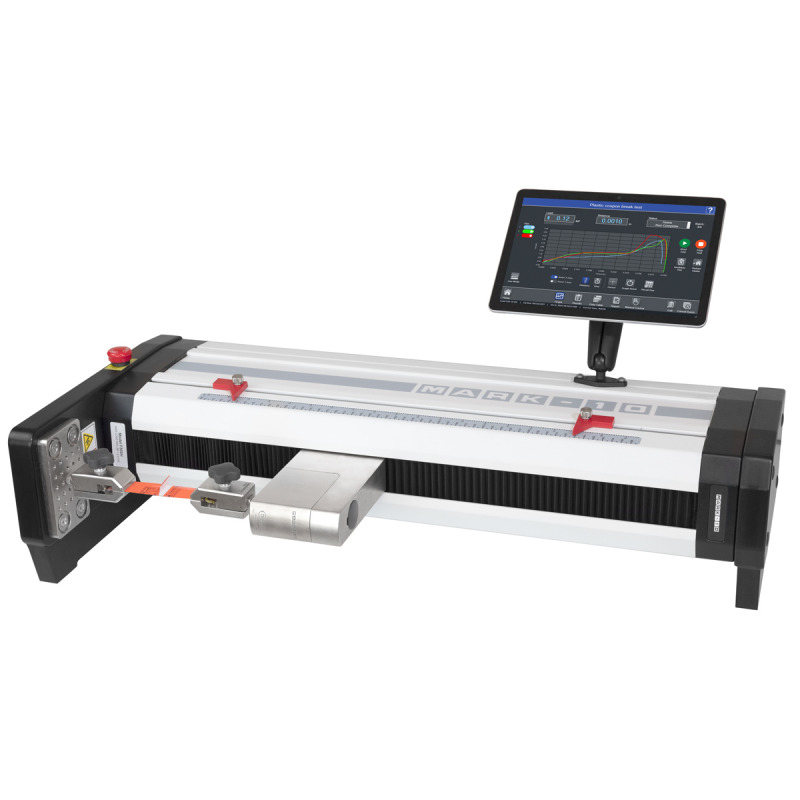

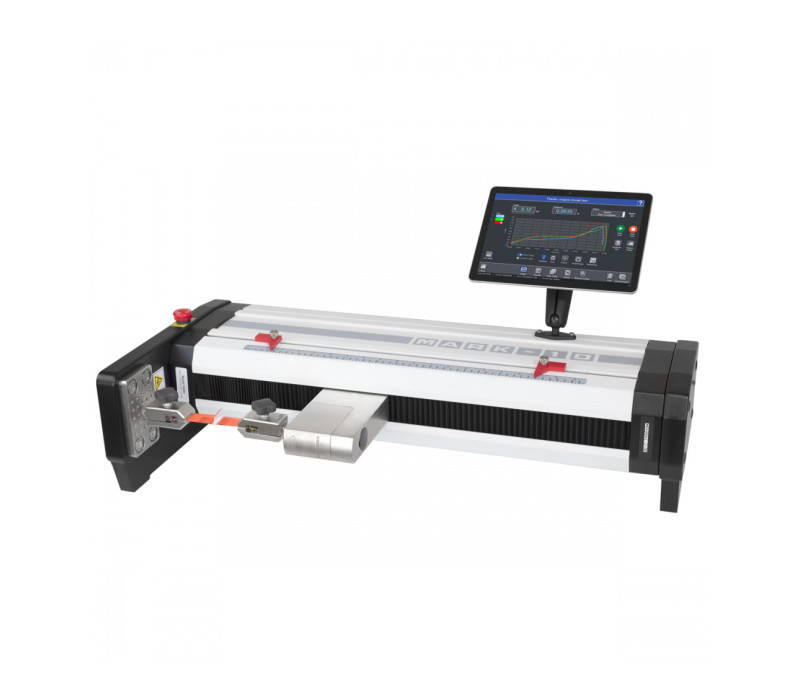

F505H trekbank geconfigureerd voor peel test met twee G1008 Folie & Papier Grepen

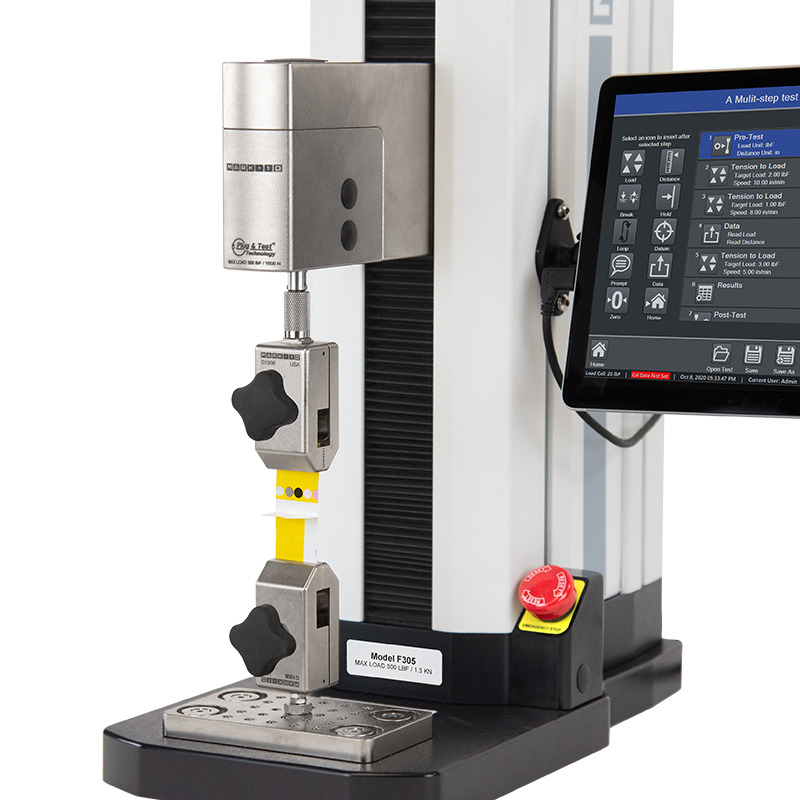

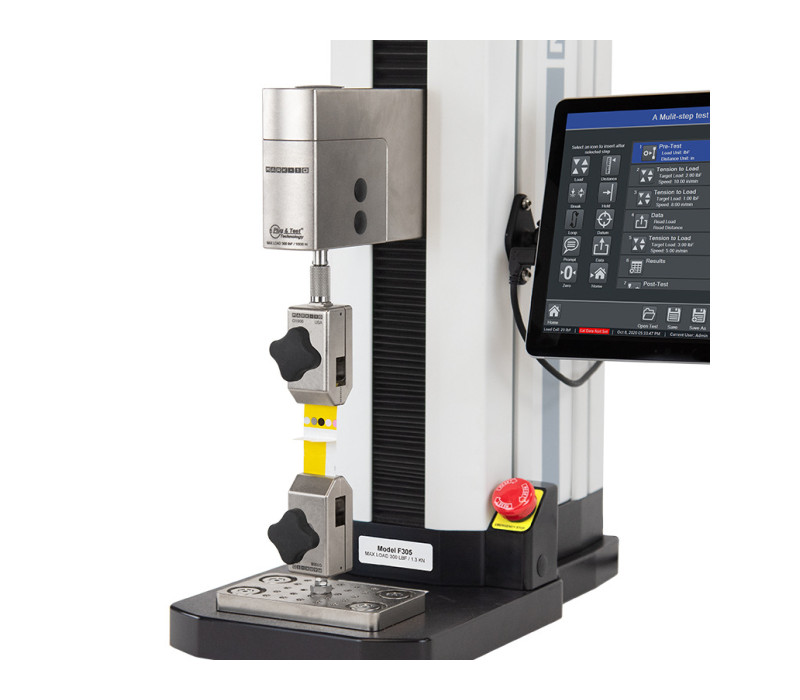

F305 trekbank geconfigureerd voor peel test met twee G1008 Folie & Papier Grepen

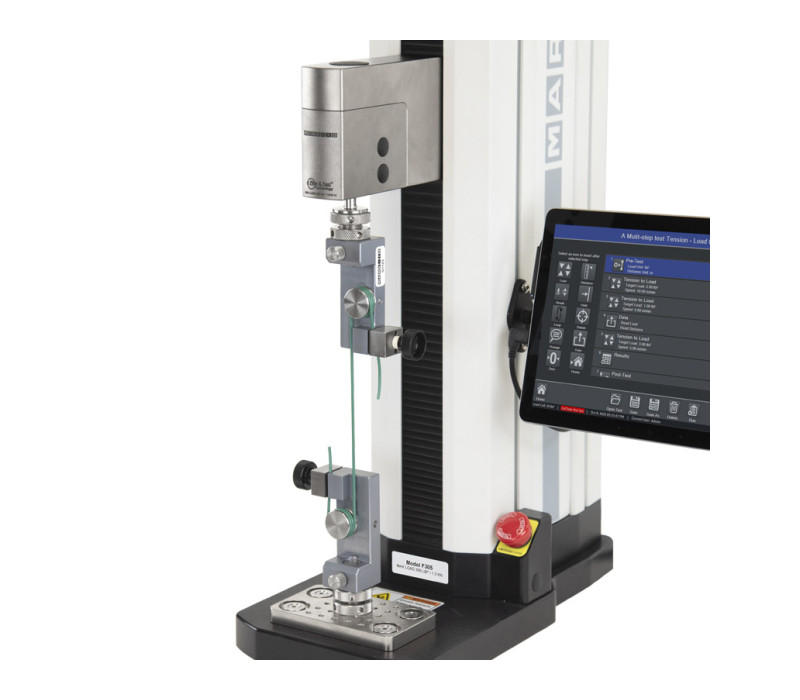

F305 trekbank geconfigureerd voor draadtrektest met twee G1103 Draad Grepen

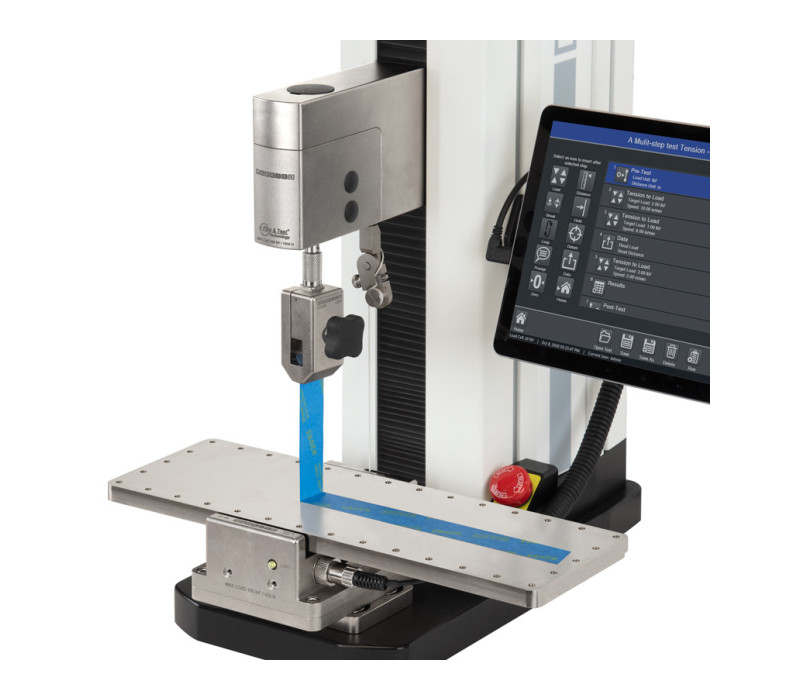

F305 trekbank geconfigureerd voor 90° peel test met een G1109 Peel Fixture en G1008 Film & Papier Grepen

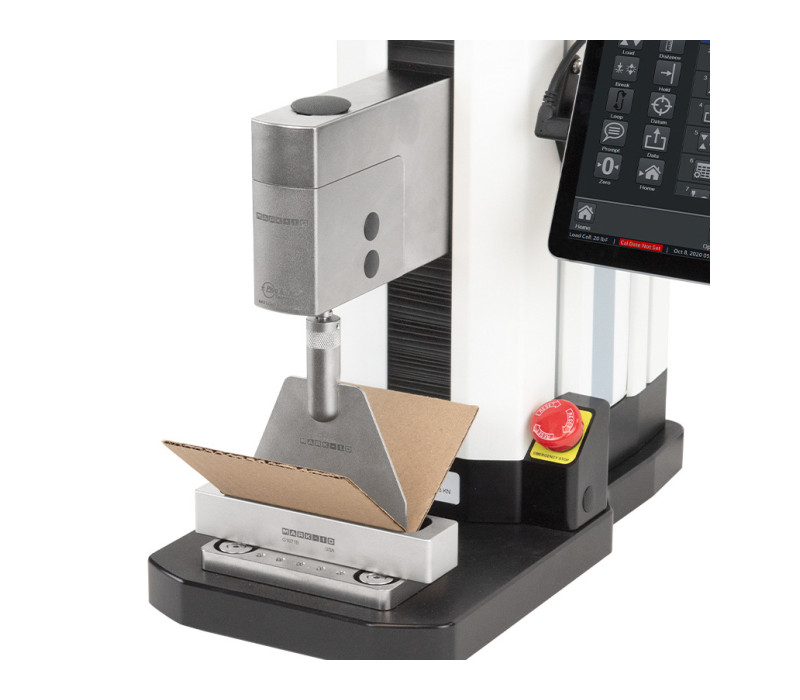

F305 trekbank geconfigureerd voor score buigtest met een G1071 Score Bend Armatuur

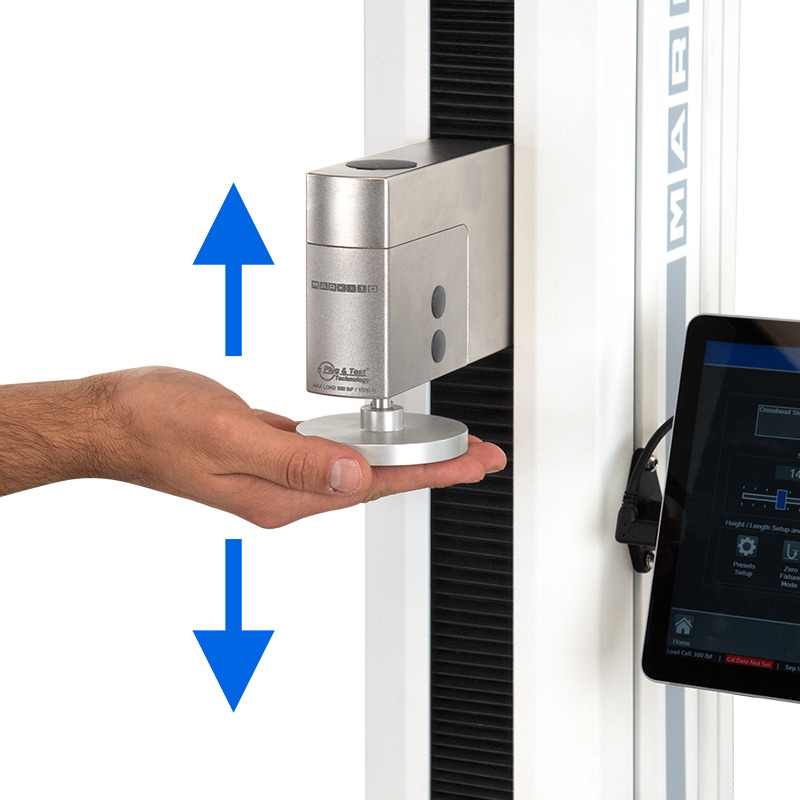

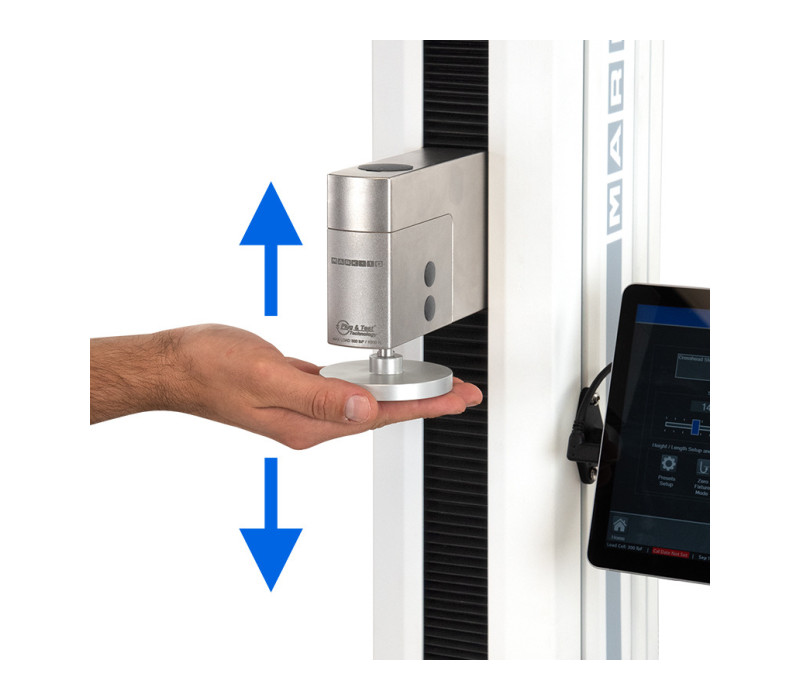

Met Mark-10's innovatieve FollowMe®-functie kan de gebruiker op de krachtsensor duwen en trekken om de kruiskop met de hand te verplaatsen. Gevoelig genoeg voor snelle positionering en fijne aanpassingen.

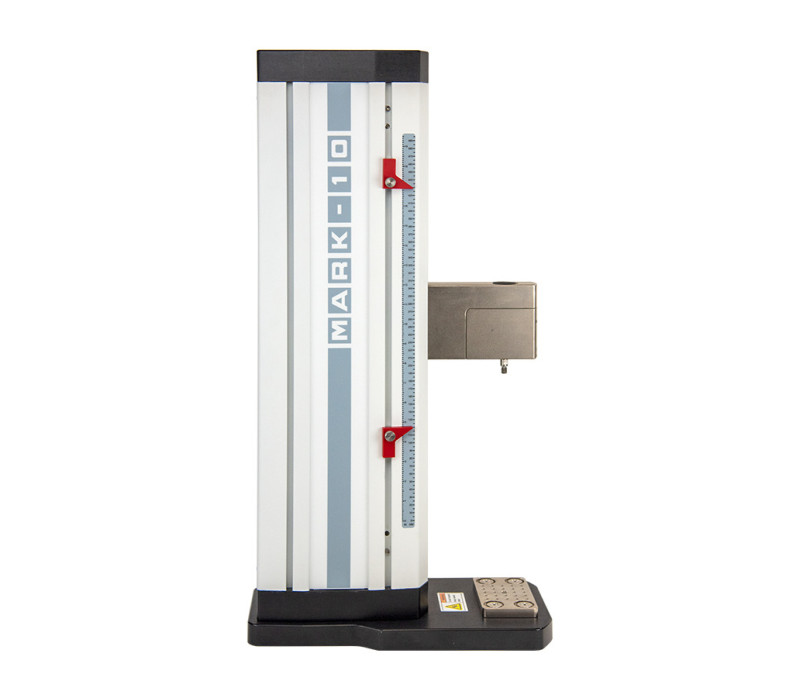

Solid-state boven- en onder-limietschakelaars kunnen worden gebruikt als testlimieten of om over-travel te voorkomen. Een inch-mm liniaal helpt bij het plaatsen van schakelaars.

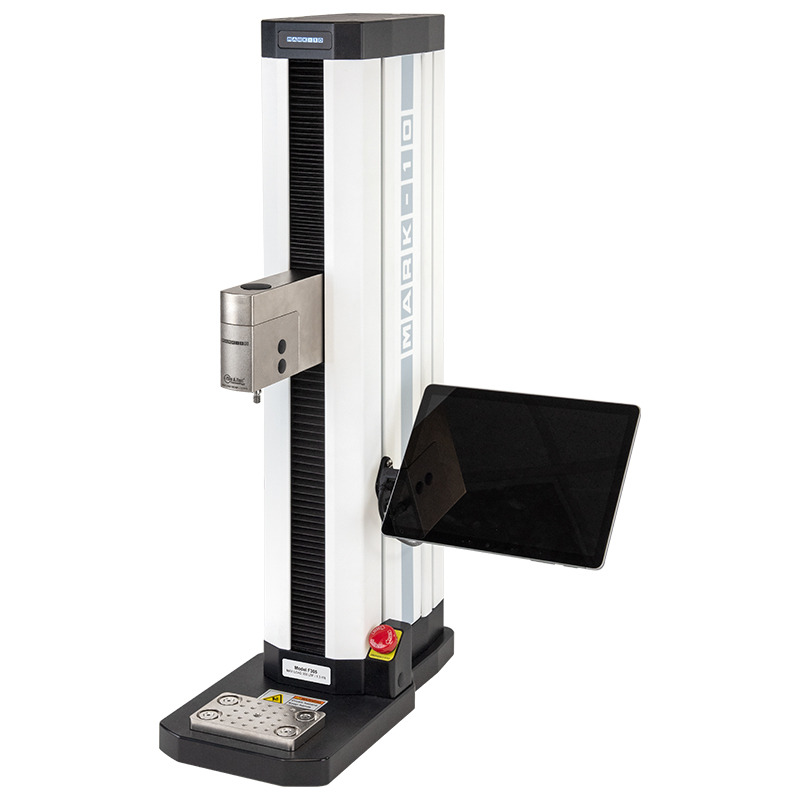

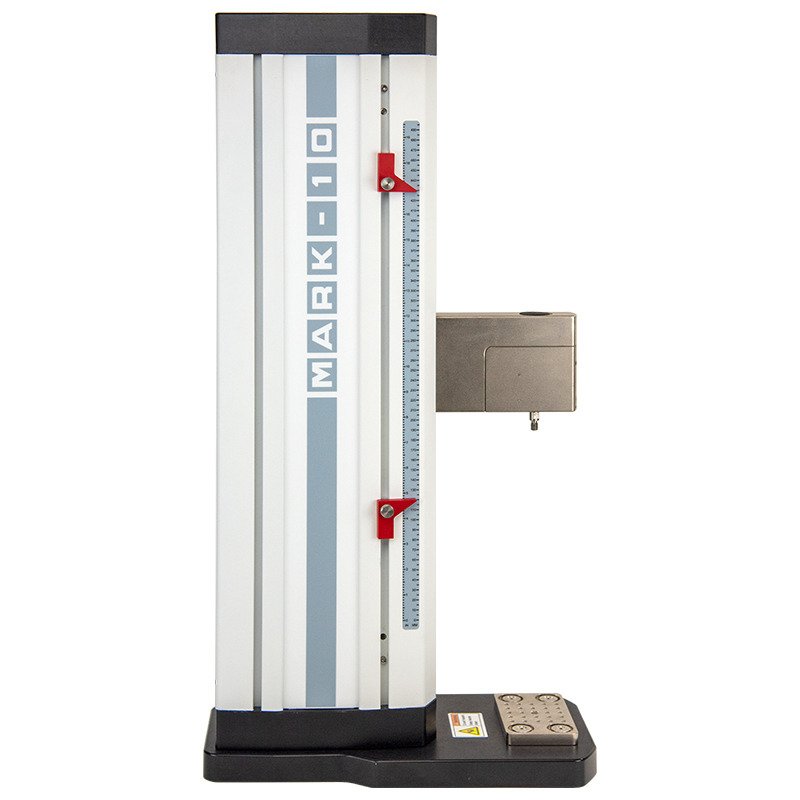

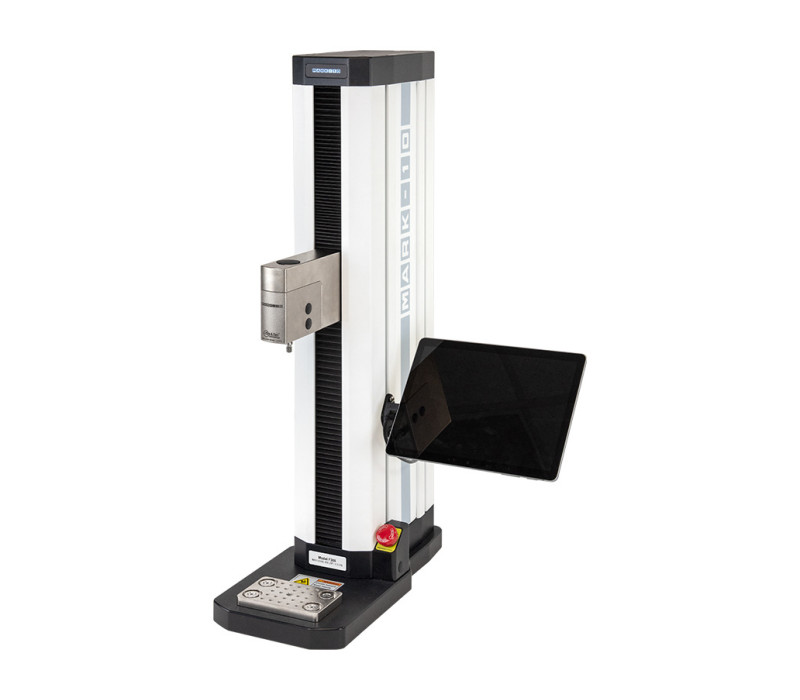

F305 trekbank met een serie FS05 krachtsensor

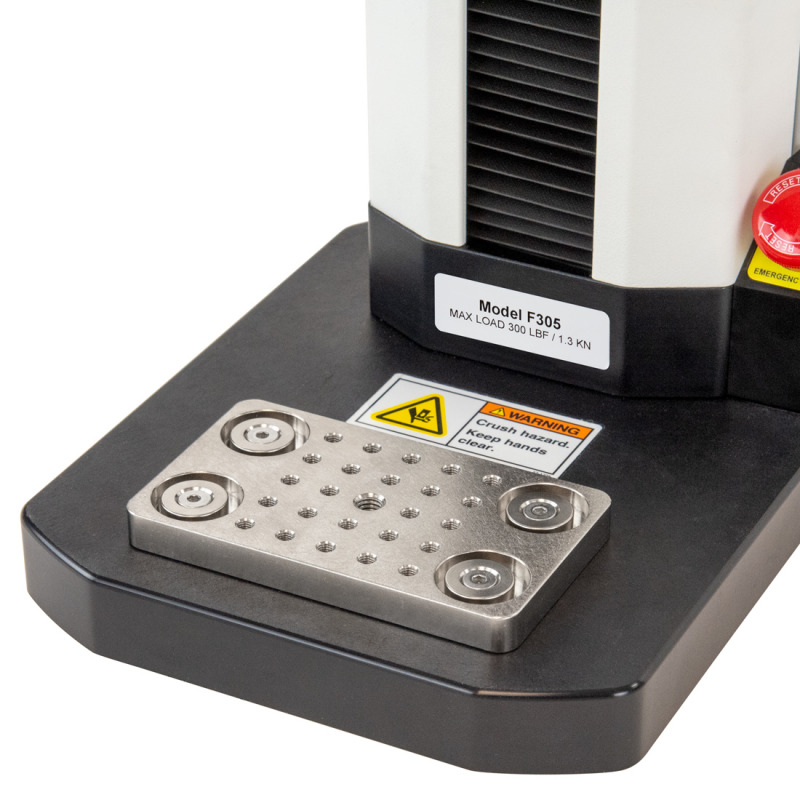

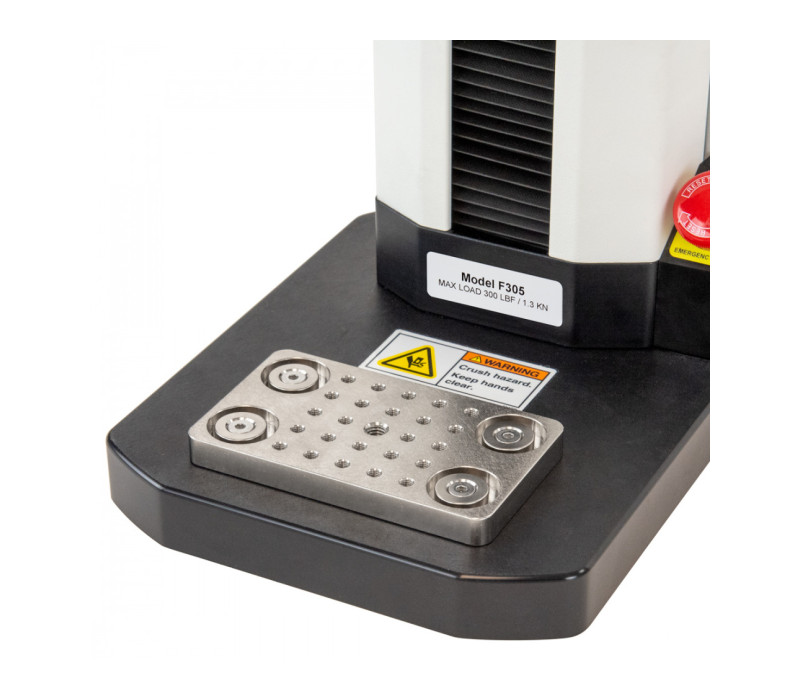

F-Series grondplaat met matrix van schroefdraadgaten om monsters, adapters, grepen en/of armaturen op vast te zetten

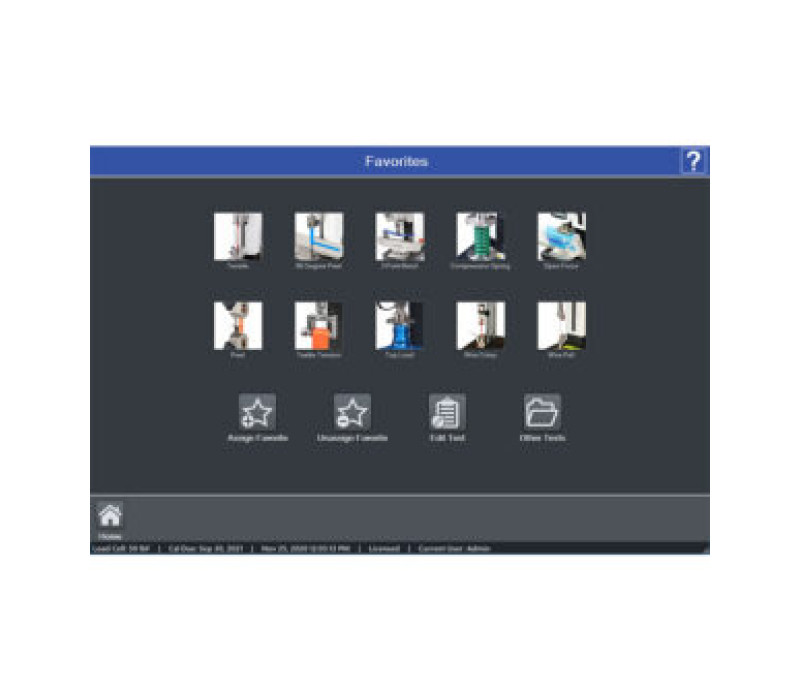

Snelle toegang tot maximaal 10 favoriete tests. Koppel een afbeelding aan elke favoriete tets-opstelling voor gemakkelijke identificatie.

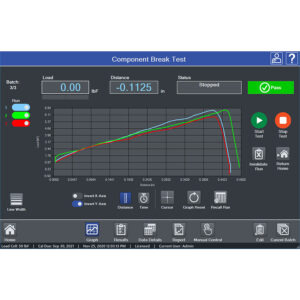

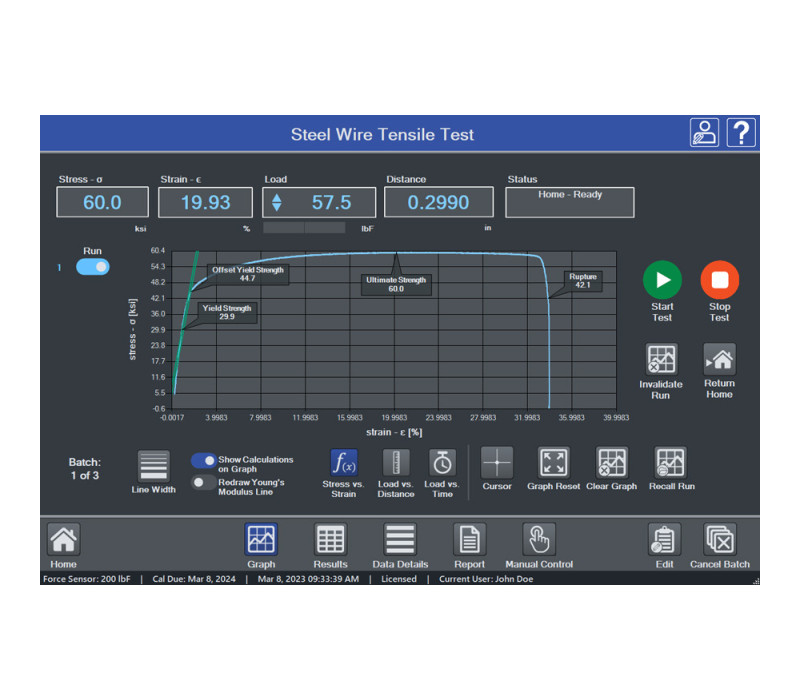

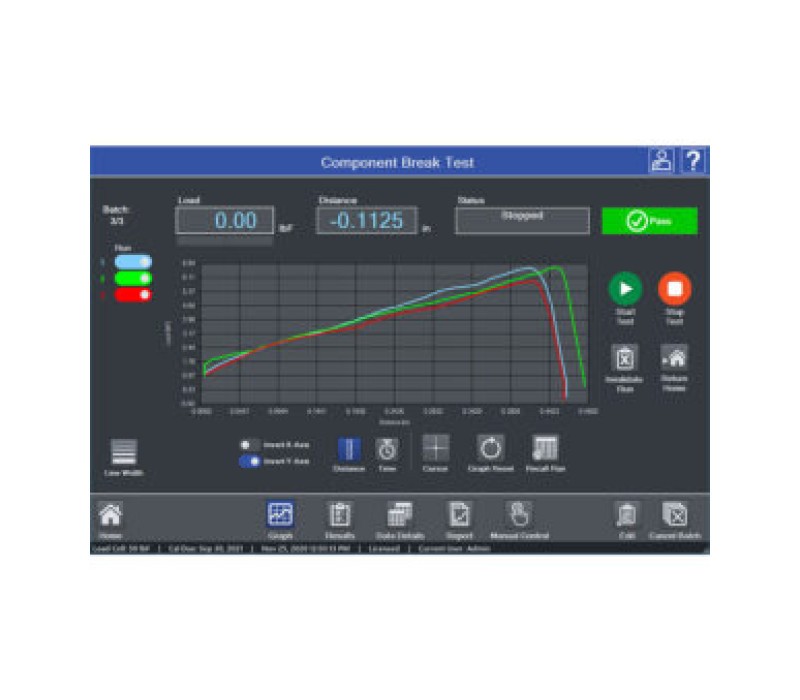

De grafiekweergave toont kracht vs. afstand of kracht vs. tijd. Overlay tot 10 runs voor visuele vergelijkingen.

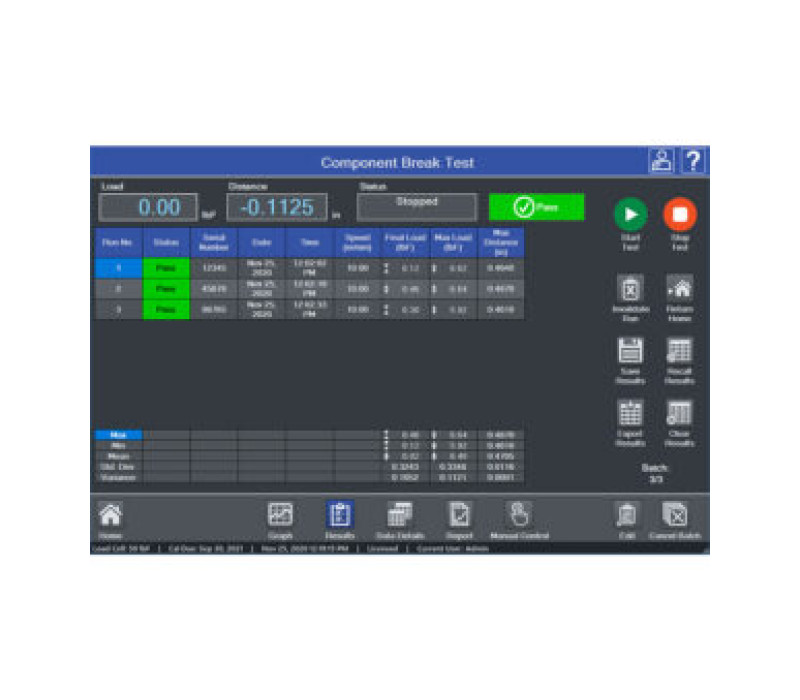

De resultatenweergave toont door de gebruiker geselecteerde resultaten voor elke run. Statistieken kunnen worden toegepast op geselecteerde resultaten.

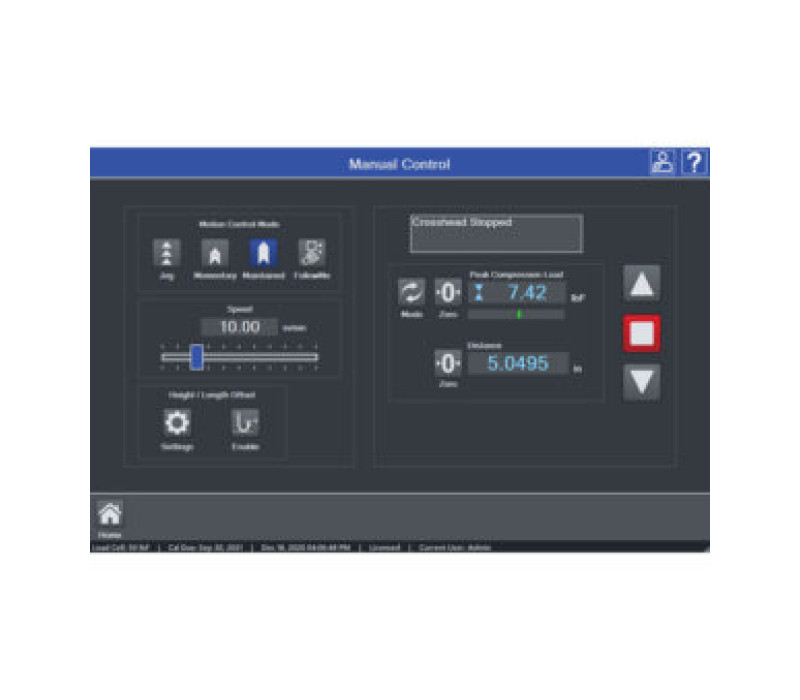

Bedien het testframe handmatig om snelle kracht- en afstandsresultaten te verkrijgen, of positioneer de traverse handmatig voorafgaand aan een test. Er kunnen verschillende bedieningsmethoden worden geselecteerd.

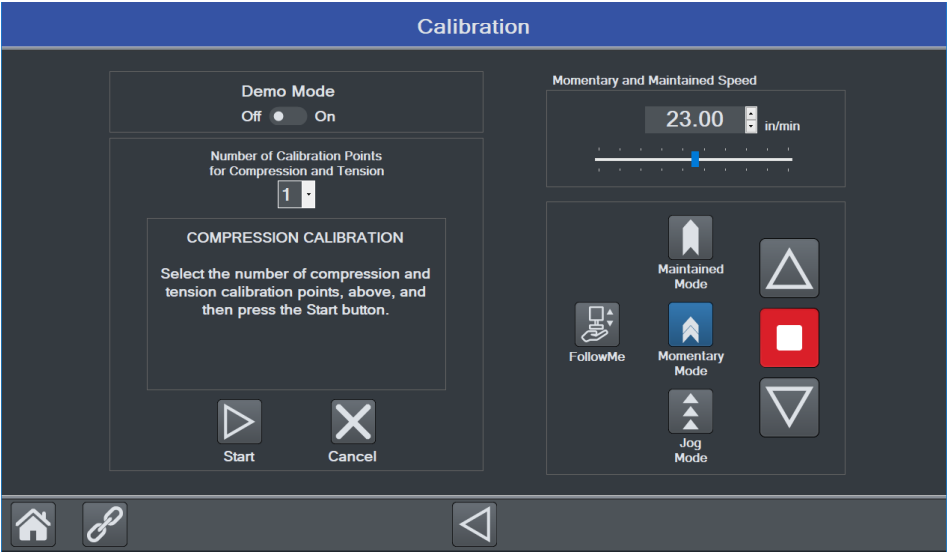

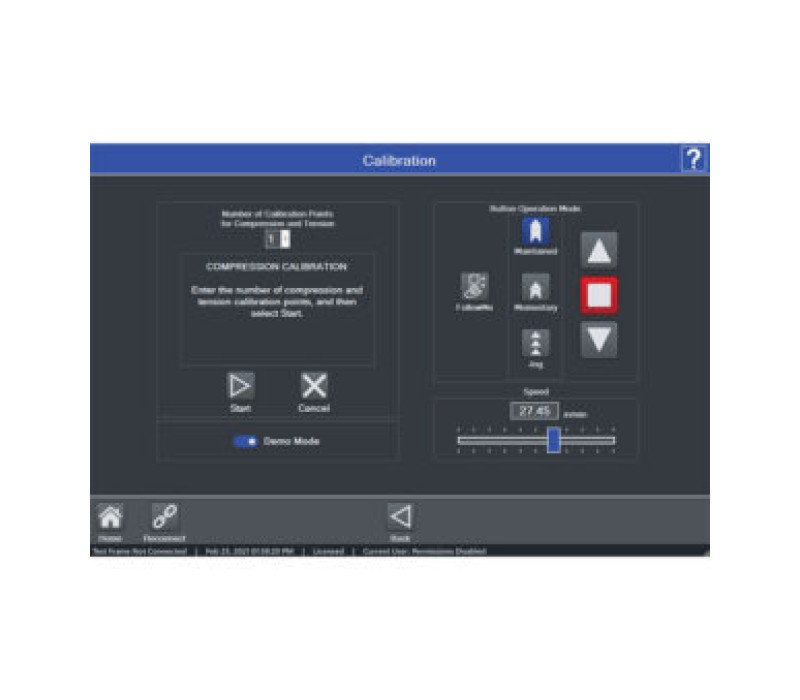

Kalibreer serie FS05, FS06 en R07 krachtsensoren met behulp van de geïntegreerde kalibratie-wizard of verwijder de krachtsensor en gebruik een M5I- of M7I-indicator voor externe kalibratie.

Series F test frames met IntelliMESUR® F105 / F305 / F505 / F505H

Series F geavanceerde kracht-trekbanken met IntelliMESUR®.

Series F gemotoriseerde kracht-trekbank familie is ontworpen voor het meten van trek- en drukkrachten met zijn geïntegreerde krachtmeter. Beschikbaar in 2 varianten, EasyMESUR® en IntelliMESUR® welke ieder weer in 8 modellen leverbaar zijn die overeenkomen met verschillende hoogtes en kracht bereiken.

In combinatie met IntelliMESUR®-software en een krachtsensor (optie) kunnen gebruikers kracht en afstand meten, een test opzetten, gegevens vastleggen, analyseren en uitvoeren. Series F kracht-trekbanken worden aangeboden in verschillende modellen, die overeenkomen met verschillende hoogtes en kracht bereiken.

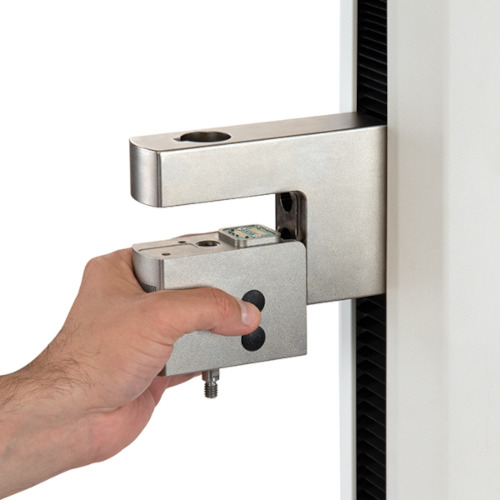

De Series F lage range (F105-F505H) krachttestbanken maken gebruik van optionele Series FS05 krachtsensoren, deze passen in de in de sensor interface aan de bewegende kop op de kolom. Als alternatief is het mogelijk om met een PTAF adapter andere rekstrook load cells te gebruiken.

IntelliMESUR®-software wordt voorgeconfigureerd aangeboden op een tablet met montagebeugel, of als een zelfstandige softwaretoepassing voor installatie op het apparaat van de gebruiker.
Voor onderdeelnummers van de teststand die eindigen op "-IMT", bijvoorbeeld Model F305-IMT, wordt een Windows-tablet met een bevestigde kogelbevestiging en montagebeugel meegeleverd.
Vanaf het startscherm krijg je snel toegang tot maximaal 10 favoriete tests. Koppel een afbeelding aan elke favoriet voor gemakkelijke identificatie.

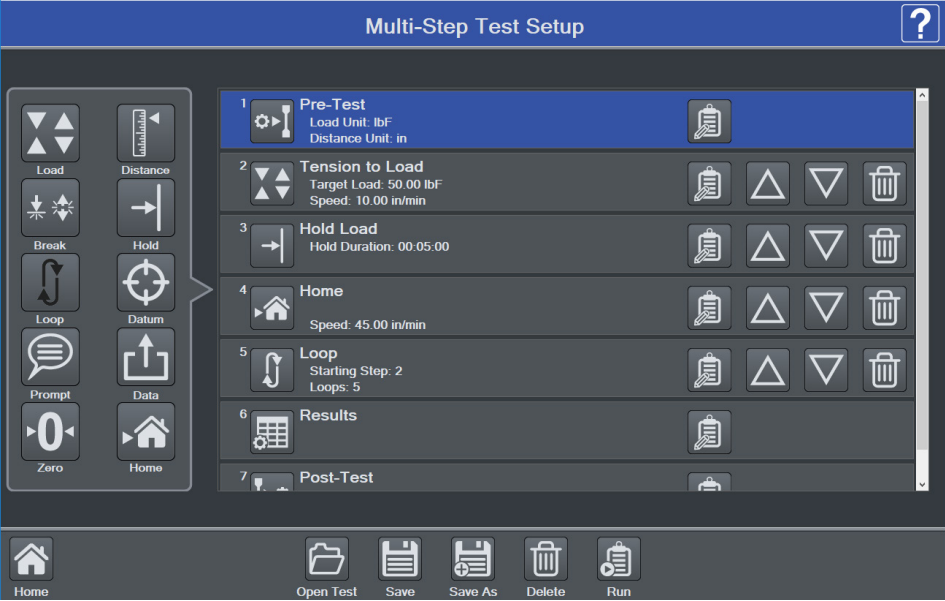

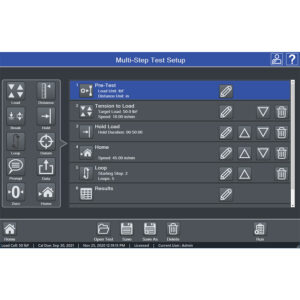

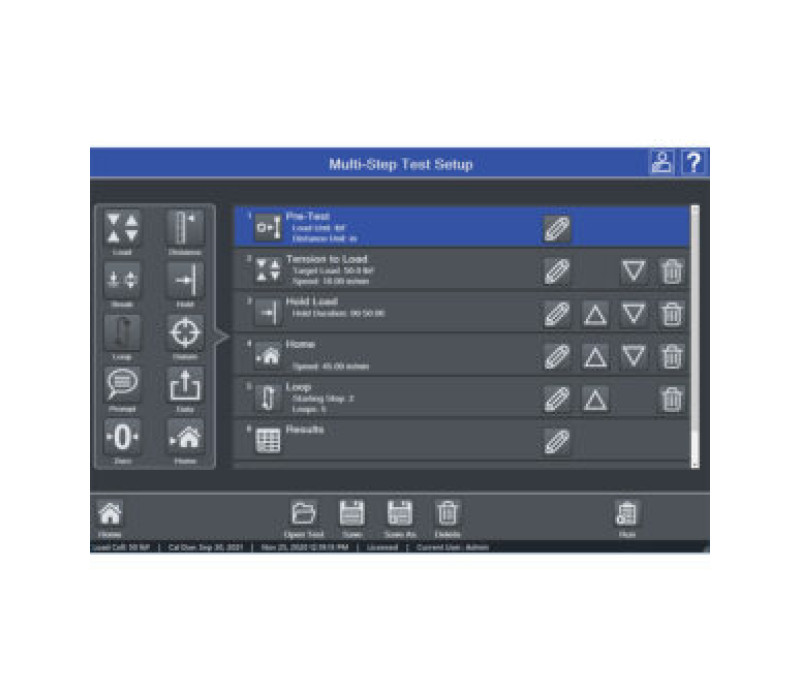

Met IntelliMESUR® kunt u een breed scala aan basis- en multi-step tests maken en uitvoeren, waaronder:

Hoogte meting
Last vasthouden
Testen tot een belasting limiet, sample breuk, tijd of afstand
Cyclus testen
Multi-step tests maken gebruik van elke combinatie van de bovenstaande functies

Voer individuele runs of batches uit en bekijk gegevens in grafische indeling of resultatentabellen. Bewaar of exporteer gegevens naar behoefte, of genereer een rapport.
Print of maak een PDF-rapport, inclusief resultaten, statistieken, grafieken, systeem- en gebruikersinformatie en opmerkingen.
Personaliseer het rapport met uw bedrijfslogo en een extra afbeelding.
Maak rapportsjablonen om op te slaan met toekomstige rapporten.

De 1-2-3 test setup wizzard maakt het eenvoudig om een test of series van testen te configureren.

Loadcell, adapters en grepen worden apart verkocht.

Neem voor meer informatie contact met ons op, wij helpen u graag met het samenstellen van een passende testopstelling.

Prijs vanaf € 9.924,00

Nu winkelen

Installatie, uitvoering en analyse van test gegevens via het geïntegreerde IntelliMESUR® bedieningspaneel
Geïntegreerde oplossing voor motion control en gegevensverzameling voor een naadloze interface voor FS05-krachtsensor zonder kabels
Plug & Test® systeem werkt ook met (rekstrook) loadcellen van derden via de PTAF-adapter
Ingebouwde wizard voor het creëren van testprotocollen
FollowMe®-functie, duw en trek aan de krachtsensor om de meetkop te verplaatsen.
Automatische terugkeerfunctie
Compenseert buiging van de opstelling tijdens testen
Overbelastingsbeveiliging
Beveiligde gebruikerstoegang met drie machtigingsniveaus

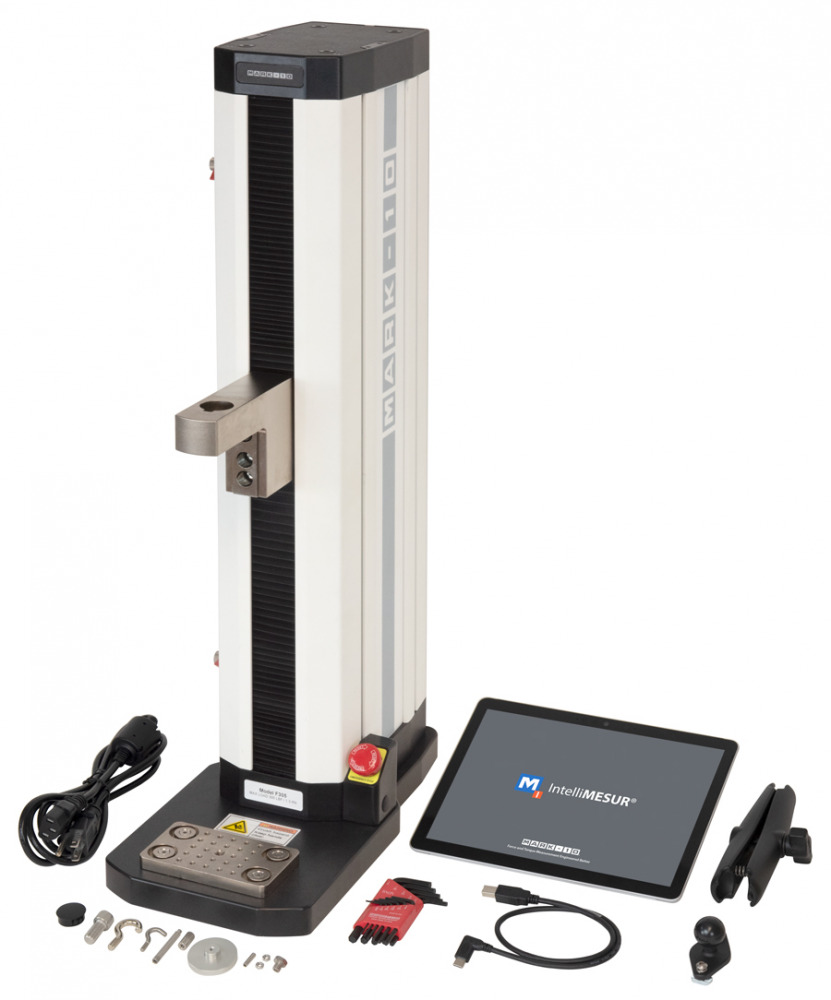

De F105, F305, F505, en F505H worden geleverd inclusief de volgende accessoires:

Besturingspaneel, montage beugel, en hardware (alleen voor -IMT modellen)
Montage beugel, kolom uiteinde (alleen voor de F505H)
USB stick met software installatie bestanden (alleen voor -IMT modellen)
USB Dongle (alleen voor -IMT modellen)
USB kabel
#10-32M medium haak
5/16-18M grote haak
#10-32F 2” diameter drukplaat
#10-32 M/F 2” verlengstang
#10-32 F/F koppeling
Adapter, 5/16-18M naar #10-32F
Stelschroef, #10-32 x 3/4”
2 zeskantmoeren, #10-32
Oplaadkabel
Set inbussleutels
NIST traceerbaar kalibratiecertificaat

Snel startgids F105 / F305 / F505 / F505H

Solide Modellen - F105 / F305 / F505 - IMT

CE – Conformiteitsverklaring Serie F gemotoriseerde krachttesters

UKCA - Conformiteitsverklaring serie F gemotoriseerde krachttesters

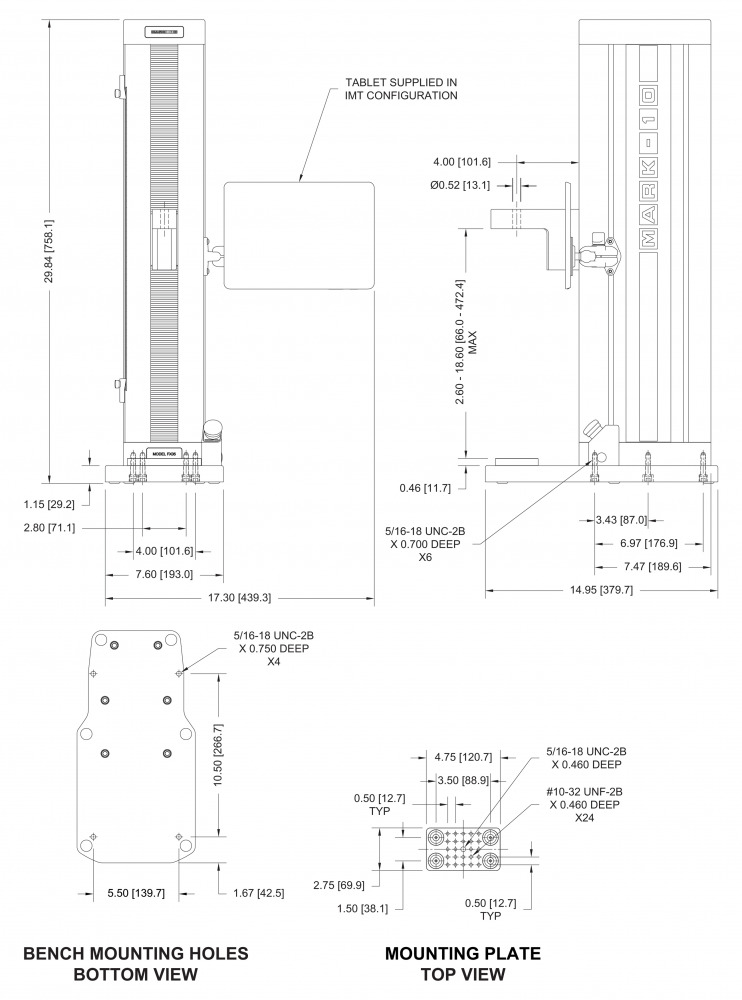

Modellen F105 / F305 / F505

Alle afmetingen worden in inch aangegeven met de metrische maten in [mm] er achter.

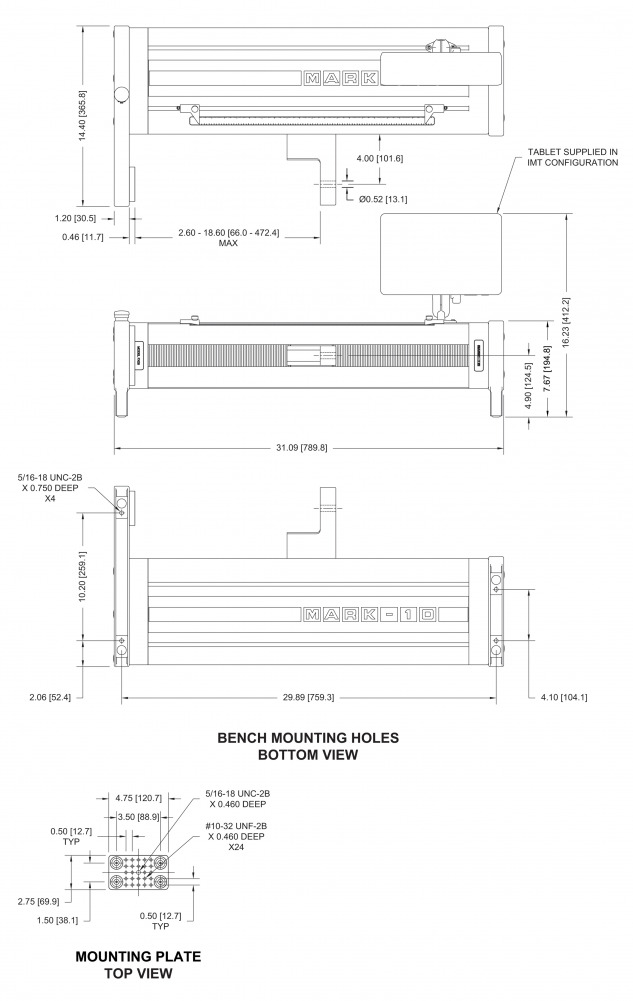

Model F505H

Alle afmetingen worden in inch aangegeven met de metrische maten in [mm] er achter.

Plug & Test® sensors en PTAF adapter

Plug & Test® sensors voor Series-F

De lage load range van de Series-F werkt met een eigen versie van de Plug & Test®-sensoren. Beschikbaar zijn de FS05 en de FS06 series. Voor de hoge load range is de Series R07 welke met standaard Plug & Test® aansluiting werkt. Ze worden allemaal gebruikt voor compressie- en trektesten en gebruiken de besturingssystemen van de testbanken. De FS05 is verkrijgbaar in een capaciteitsbereik van 0,5 tot 2,5 kN en kan direct worden aangesloten op de F105, F305 en F505 (H) testbanken. De FS06 werkt met dezelfde aansluiting en is verkrijgbaar in een capaciteitsbereik van 250 N tot 2,5 kN. Bij gebruik op de F755- en F1505-serie is een extra adapter, AC1083, vereist.

PTAF adapter

De PTAF-connector is een adapter die kan worden gebruikt om spanningsmeter-loadcellen van derden, kracht- en koppelsensoren aan te sluiten op de Series-F-testbanken. Het kan rechtstreeks worden aangesloten op de F105-, F305- en F505-reeks en via een extra adapter, AC1083, op de F755- en F1505-reeks, de M5I- en de M7I-indicatoren. Sensorcapaciteit en resolutie kunnen worden geconfigureerd via een bijgeleverd softwarehulpprogramma, dat een bibliotheek bevat met gemeenschappelijke krachtcapaciteiten van 0,5 N tot 4.000 kN, en koppelcapaciteiten van 7 Ncm tot 57.000 Nm. Wanneer een identificatienummer is geconfigureerd, wordt dit weergegeven bij het opstarten van de hardware of op het display van de testbank.


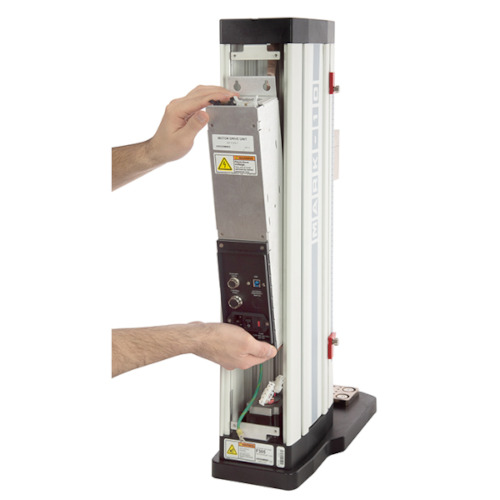

Door de printplaat en zijdeksel te verwijderen kan de externe sensor worden aangesloten op de PTAF adapter	Voer de kabel door de zijdeksel en de adapter en sluit ze aan op de terminals.

Monteer de printplaat en zijdeksel.	De sensor kan nu worden geconfigureerd met behulp van de configuratiesoftware waarna hij kan worden gebruikt op het Series-F testframe.

Specificaties

	Model F105	Model F305	Model F505	Model F505H
Belastingscapaciteit	0,5 kN	1,5 kN	2,2 kN	2,2 kN
Maximale meetruimte	457 mm	457 mm	457 mm	457 mm
Snelheid bereik	0,5 - 1.100 mm/min	0,5 - 1.100 mm/min	0,5 - 1.100 mm/min	0,5 - 1.100 mm/min
Load nauwkeurigheid	Trekbank: ±0.1% Krachtsensor alleen: Series FS05: ±0.1% \| Series R07: ±0.15%	Trekbank: ±0.1% Krachtsensor alleen: Series FS05: ±0.1% \| Series R07: ±0.15%	Trekbank: ±0.1% Krachtsensor alleen: Series FS05: ±0.1% \| Series R07: ±0.15%	Trekbank: ±0.1% Krachtsensor alleen: Series FS05: ±0.1% \| Series R07: ±0.15%
Load weergavefrequentie	20.000 Hz	20.000 Hz	20.000 Hz	20.000 Hz
Data-acquisitie frequentie	1.000 Hz	1.000 Hz	1.000 Hz	1.000 Hz
Snelheidsnauwkeurigheid	±0,2% van instelling, vrijwel geen variatie met belasting	±0,2% van instelling, vrijwel geen variatie met belasting	±0,2% van instelling, vrijwel geen variatie met belasting	±0,2% van instelling, vrijwel geen variatie met belasting
Afstandsnauwkeurigheid	±0,05 mm, fabrieksgecompenseerd tot vollast	±0,05 mm, fabrieksgecompenseerd tot vollast	±0,05 mm, fabrieksgecompenseerd tot vollast	±0,05 mm, fabrieksgecompenseerd tot vollast
Afstand resolutie	0,01 mm	0,01 mm	0,01 mm	0,01 mm
Begrenzingsschakelaar herhaalbaarheid	0,03 mm	0,03 mm	0,03 mm	0,03 mm
Voeding	Universele ingang 100-240 VAC, 50/60 Hz, 300W	Universele ingang 100-240 VAC, 50/60 Hz, 300W	Universele ingang 100-240 VAC, 50/60 Hz, 300W	Universele ingang 100-240 VAC, 50/60 Hz, 300W
Zekering	1,2 A, 250V, 3AG, SLO BLO	1,2 A, 250V, 3AG, SLO BLO	1,2 A, 250V, 3AG, SLO BLO	1,2 A, 250V, 3AG, SLO BLO
Gewicht	27 kg (trekbank) 34 kg (transportgewicht)	27 kg (trekbank) 34 kg (transportgewicht)	32 kg (trekbank) 39 kg (transportgewicht)	32 kg (trekbank) 39 kg (transportgewicht)
Omgevingsvoorwaarden	Alleen geschikt voor indoor gebruik Tot 2,000 m boven de zeespiegel Temperatuur: 5 – 35°C Luchtvochtigheid: tot 80% relatieve vochtigheidsgraad bij 31°C, lineair verminderend tot 50% relatieve luchtvochtigheidsgraad bij 40°C, niet-condenserend Netspanningsschommelingen tot ±10% van de nominale spanning Vluchtige overspanningen mogelijk tot Overspanning Categorie II Gebruik in omgevingen tot vervuilingsgraad 2	Alleen geschikt voor indoor gebruik Tot 2,000 m boven de zeespiegel Temperatuur: 5 – 35°C Luchtvochtigheid: tot 80% relatieve vochtigheidsgraad bij 31°C, lineair verminderend tot 50% relatieve luchtvochtigheidsgraad bij 40°C, niet-condenserend Netspanningsschommelingen tot ±10% van de nominale spanning Vluchtige overspanningen mogelijk tot Overspanning Categorie II Gebruik in omgevingen tot vervuilingsgraad 2	Alleen geschikt voor indoor gebruik Tot 2,000 m boven de zeespiegel Temperatuur: 5 – 35°C Luchtvochtigheid: tot 80% relatieve vochtigheidsgraad bij 31°C, lineair verminderend tot 50% relatieve luchtvochtigheidsgraad bij 40°C, niet-condenserend Netspanningsschommelingen tot ±10% van de nominale spanning Vluchtige overspanningen mogelijk tot Overspanning Categorie II Gebruik in omgevingen tot vervuilingsgraad 2	Alleen geschikt voor indoor gebruik Tot 2,000 m boven de zeespiegel Temperatuur: 5 – 35°C Luchtvochtigheid: tot 80% relatieve vochtigheidsgraad bij 31°C, lineair verminderend tot 50% relatieve luchtvochtigheidsgraad bij 40°C, niet-condenserend Netspanningsschommelingen tot ±10% van de nominale spanning Vluchtige overspanningen mogelijk tot Overspanning Categorie II Gebruik in omgevingen tot vervuilingsgraad 2
Conformiteit	CE	CE	CE	CE
Garantie	3 jaar	3 jaar	3 jaar	3 jaar
Het laadvermogen wordt bij hogere snelheden als volgt verminderd: – F305: beperkt tot 1 kN boven 610 mm/min – F505 / F505H: beperkt tot 1,5 kN boven 610 mm/min

Producten

Item	Product	Prijs
137821	F105-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 100 lbF / 0.5 kN	€ 11.516,00
139054	F305-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 300 lbF / 1.3 kN	€ 12.113,00
137822	F305-IM Test frame with IntelliMESUR®l Software License, vertical, 300 lbF / 1.3 kN	€ 9.924,00
137823	F505-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 500 lbF / 2.2 kN	€ 13.464,00
137824	F505H-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, horizontal, 500 lbF / 2.2 kN	€ 14.171,00

Accessories

Item	Product	Prijs
137929	AC1094-1 Single column extension for ESM303 - 150 mm	€ 588,00
137930	AC1094-2 Single column extension for ESM303 - 300 mm	€ 629,00
137931	AC1094-3 Single column extension for ESM303 - 600 mm	€ 749,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag
