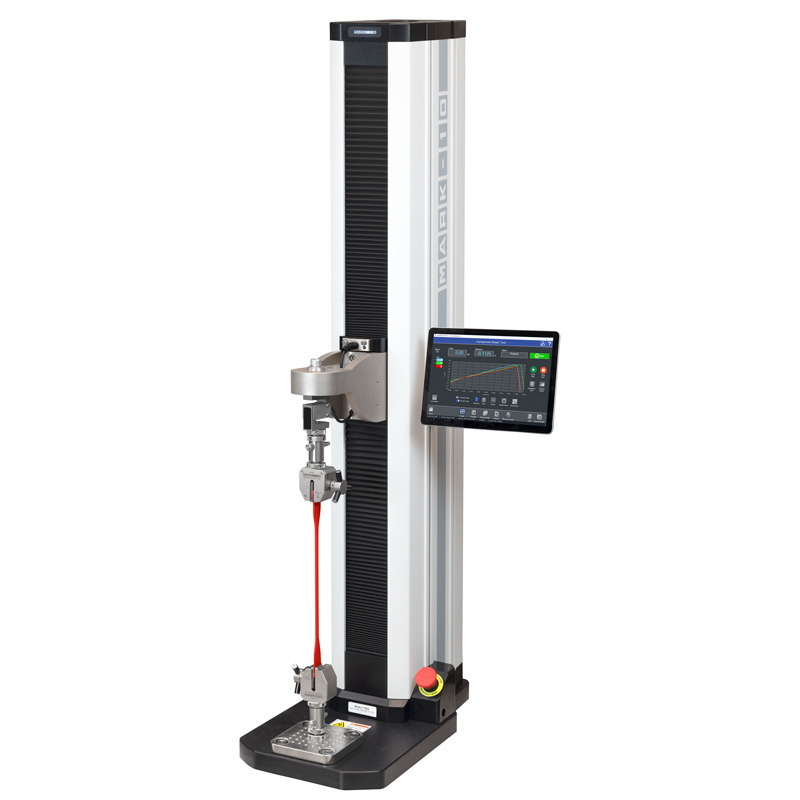

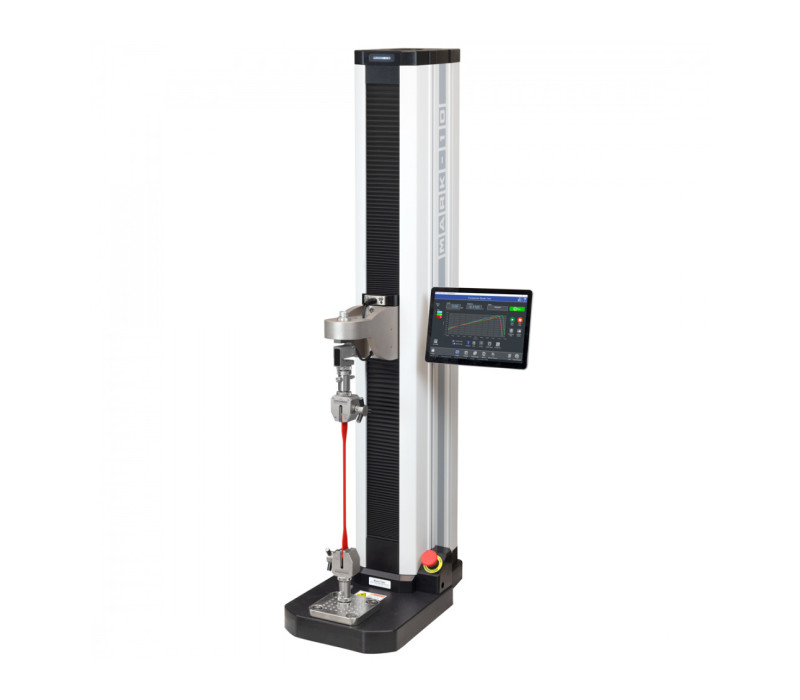

IntelliMESUR® F755 / F1505 Krachtmeter Trekbanken

De serie-F gemotoriseerde krachttrekbanken zijn ontwikkeld als een stand-alone meettestframe, er is geen krachtmeter of indicator nodig om metingen uit te voeren.

Ze zijn er in twee versies met geïntegreerde touchscreens en één versie die is aangesloten op je eigen Windows-computer.

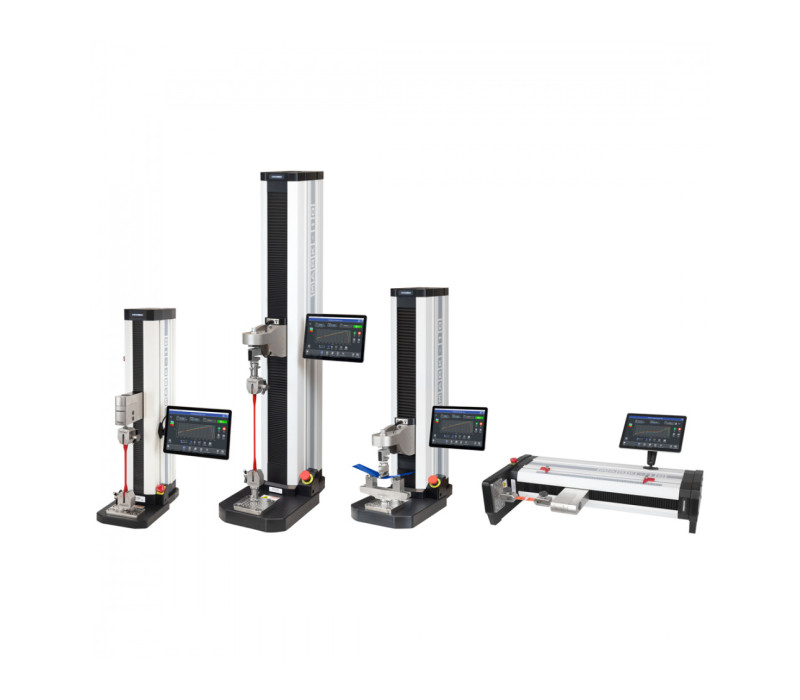

Voor elke versie zijn er versies met lage load range variërend van 0,5 tot 2,5 kN en versies met hogere load range variërend van 3,4 tot 6,7 kN

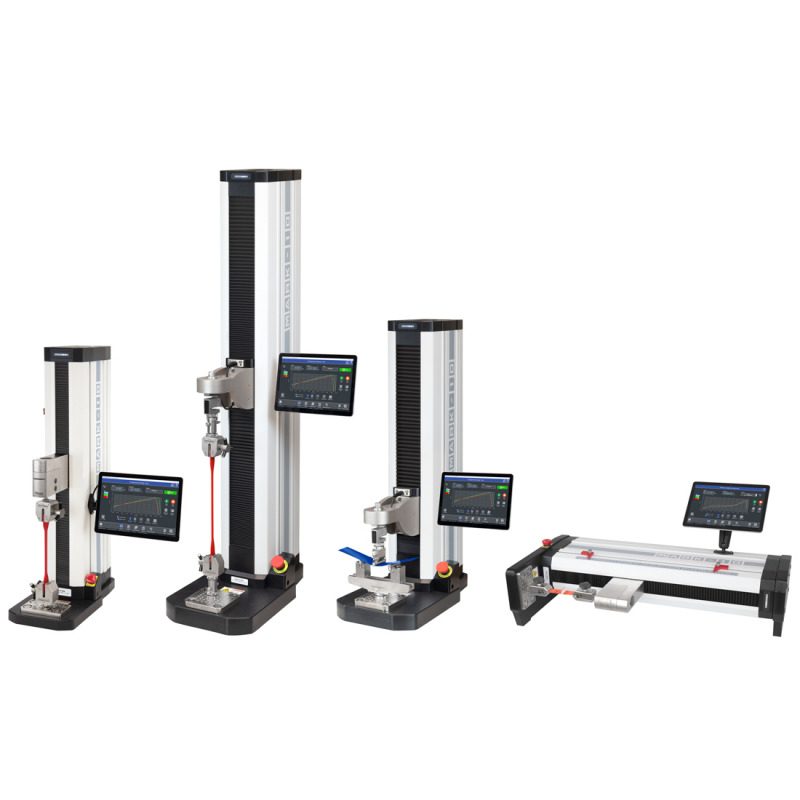

De lagere load range opstellingen zijn beschikbaar in 3 verticale en één horizontale versie, de hogere load range opstellingen zijn beschikbaar in 4 verticale versies.

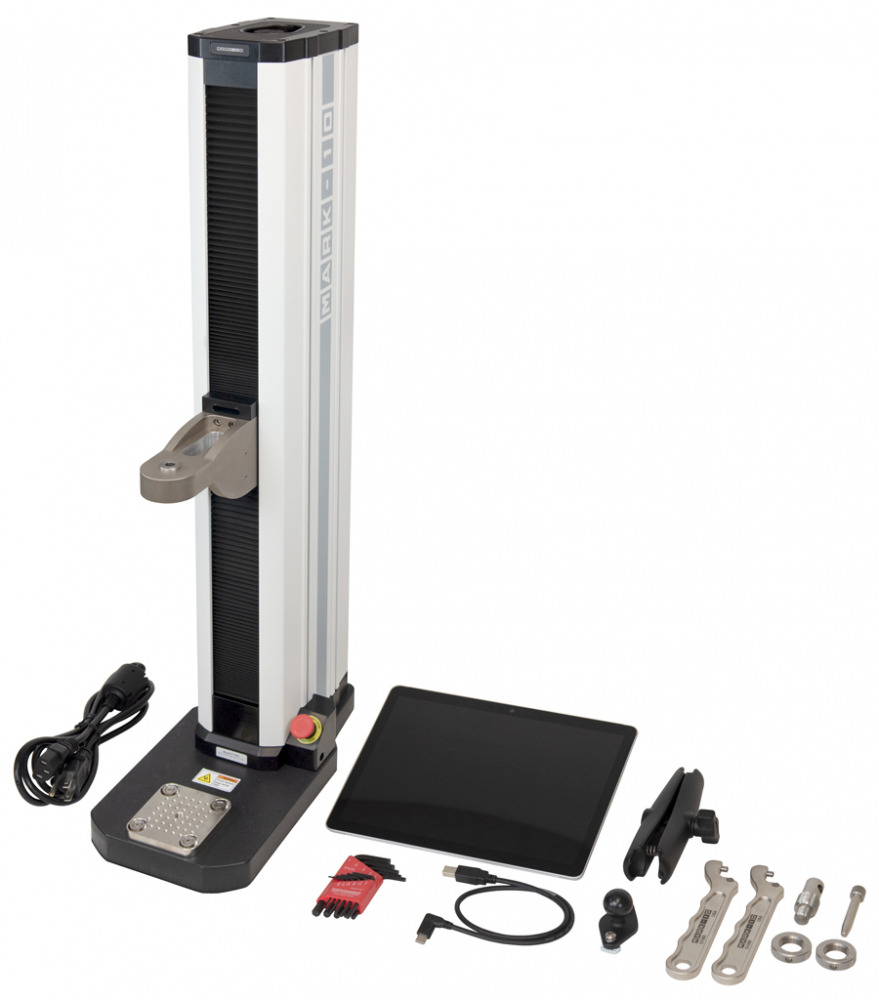

Het EasyMESUR®-assortiment heeft het kleinere 7-inch display en wordt geleverd in een uitbreidbare basisopstelling.
De 7-inch tablets zijn uitgerust met 2 USB-C-poorten, een voor pc-aansluiting en de andere voor een externe flashdrive.

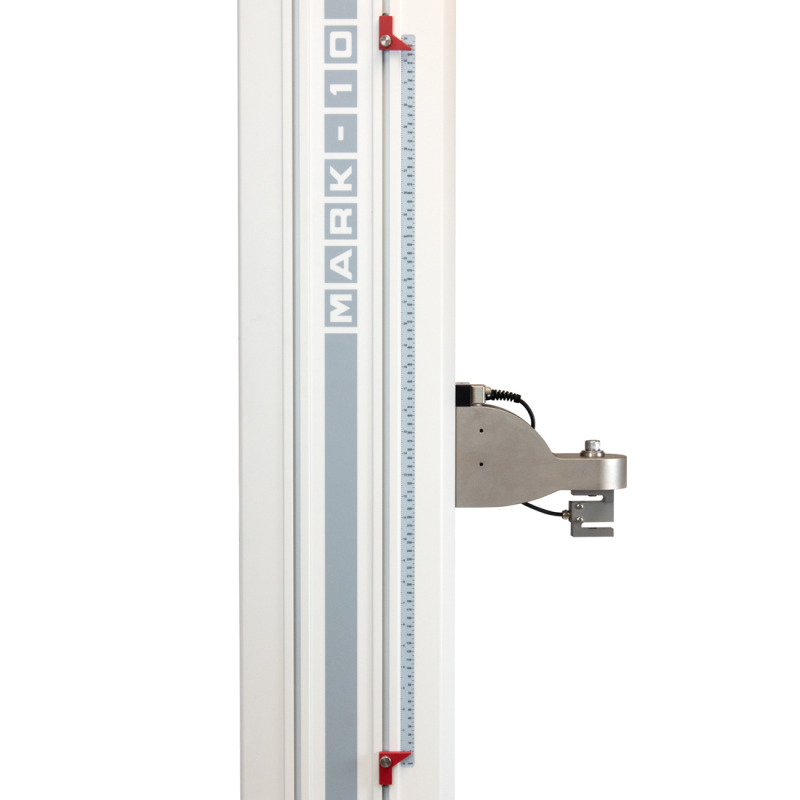

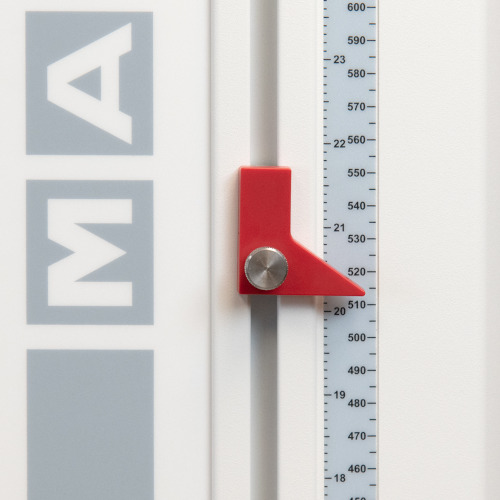

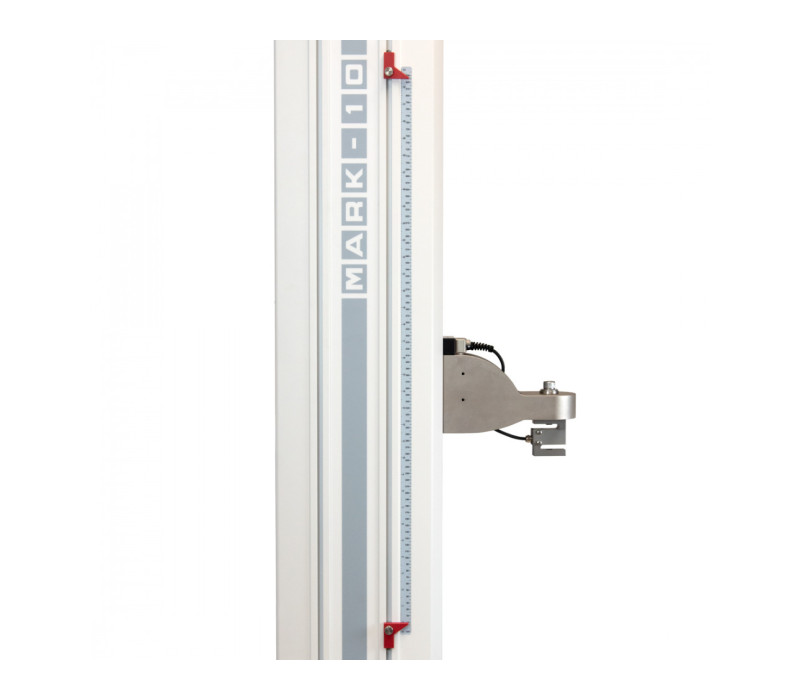

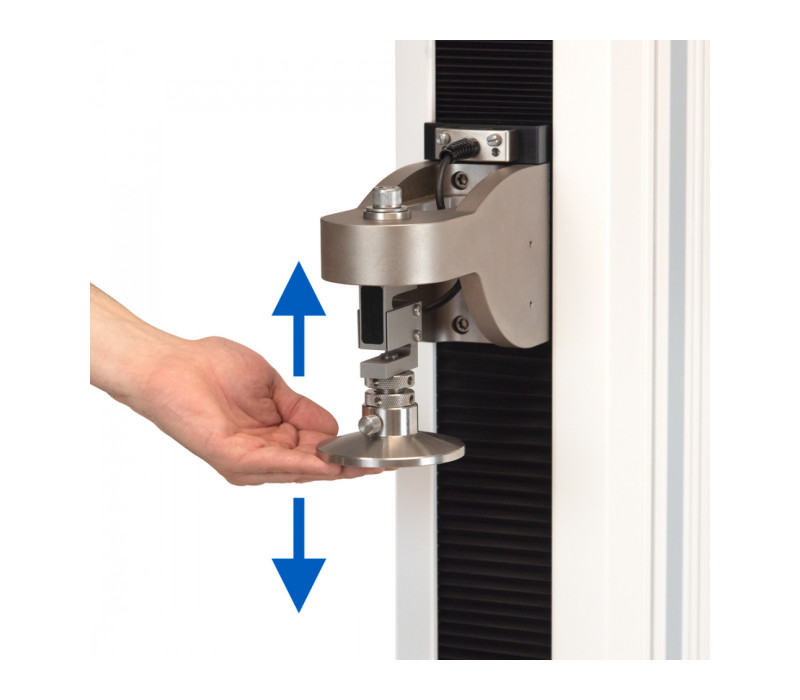

Optionele functies zoals Afstandsmeting, Afstandslimieten, Pre-load, High speed uitbreiding, Lage snelheid uitbreiding, Cycling, Breuk detectie, Load vasthouden, FollowMe, grafieken en rapportage en pc-besturing zijn beschikbaar als enkele optie, onderdeel van een pakket of als een compleet optiepakket.

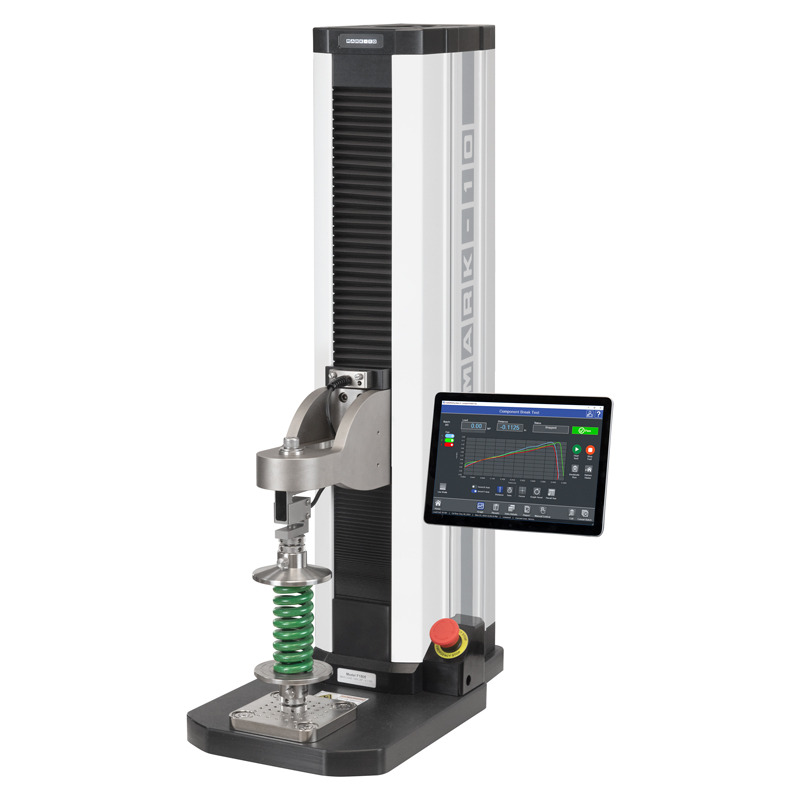

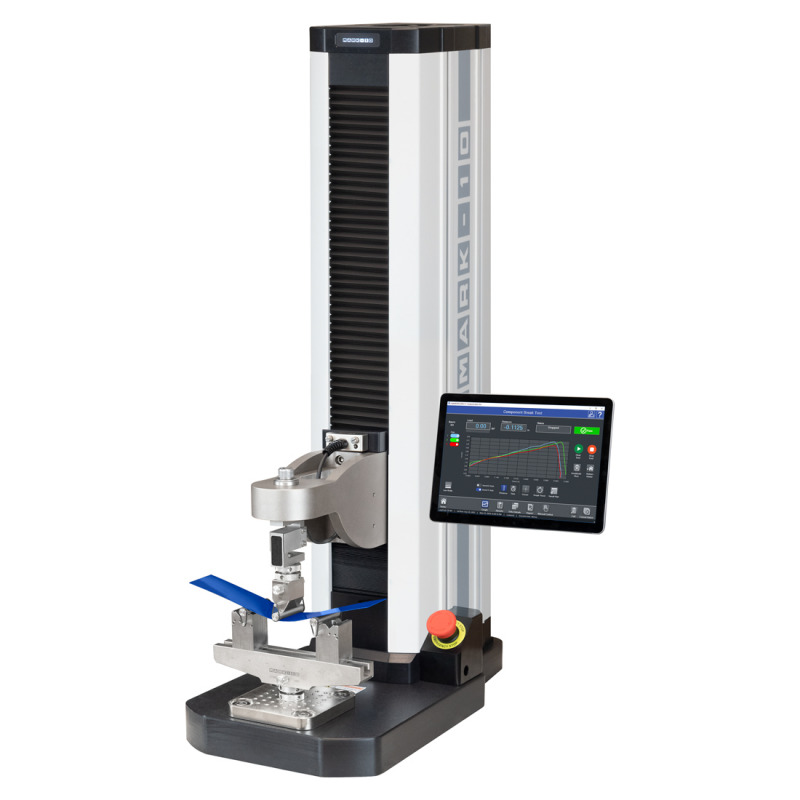

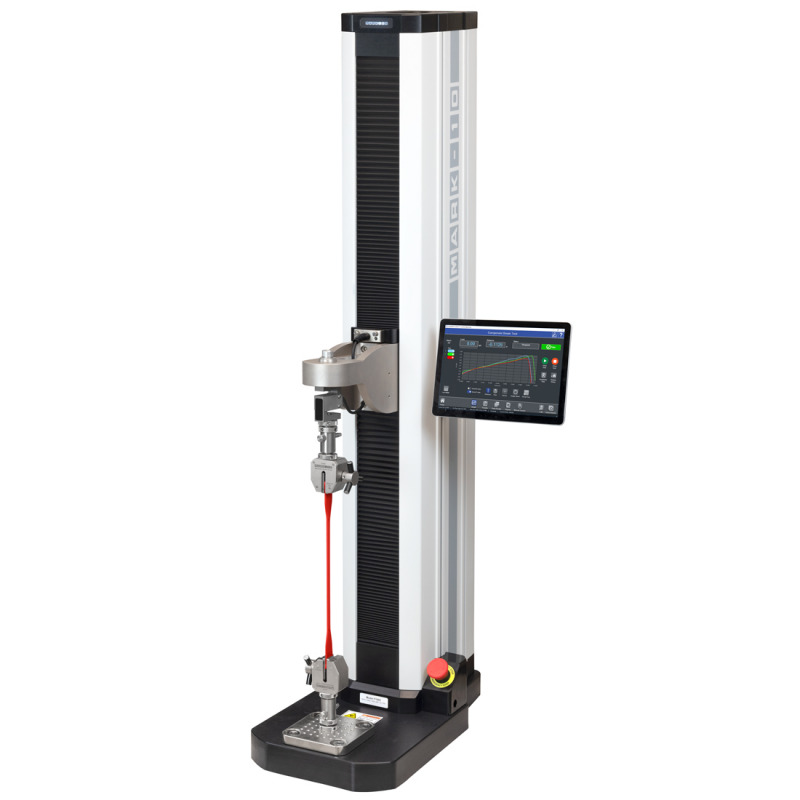

De IntelliMESUR®-versie van de Series-F gemotoriseerde testbank is beschikbaar met 10,1”scherm of zonder scherm maar met de software voor installatie op een eigen PC.
Dit systeem wordt standaard geleverd met alle opties van de EasyMESUR® plus enkele extra functies zoals het overlappen van eerdere runs op de grafiek en de optie tot COF-metingen.

Alle apparaten zijn uitgerust met 1-2-3 testwizards om u door een testopzet te loodsen.

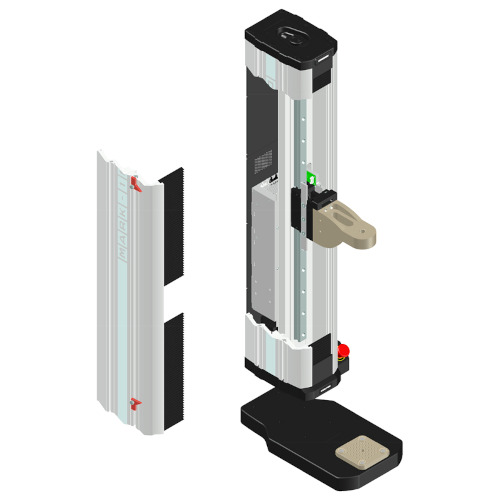

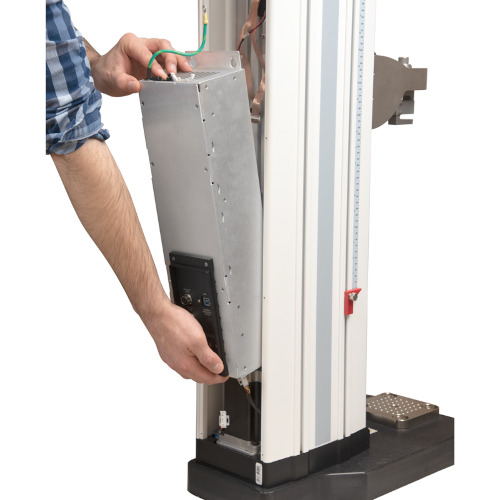

Er zijn opties om de kolommen uit te breiden, beschermende schermen toe te voegen en een aantal sensoren in een reeks belastingen die compatibel zijn met de verschillende testbanken.
Door een PTAF-adapter te gebruiken, kunnen verschillende door de klant geleverde sensoren worden gebruikt, de hogere load range (705-serie en hoger (3,4kN+)) heeft hiervoor een extra adapter nodig.

Plug & Test® sensors voor Series-F

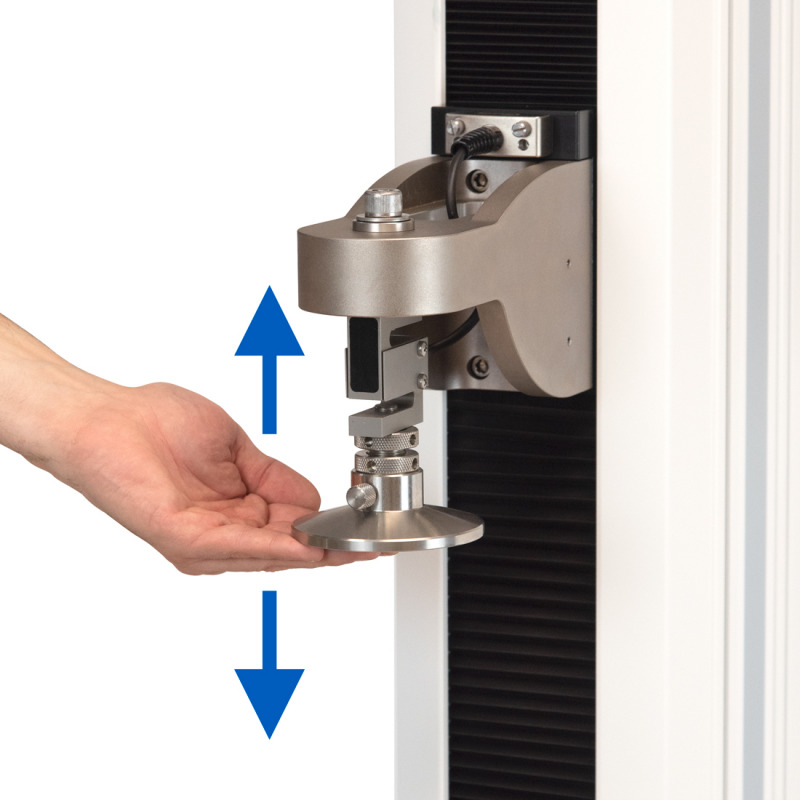

De lage load range van de Series-F werkt met een eigen versie van de Plug & Test®-sensoren. Beschikbaar zijn de FS05 en de FS06 series. Voor de hoge load range is de Series R07 welke met standaard Plug & Test® aansluiting werkt. Ze worden allemaal gebruikt voor compressie- en trektesten en gebruiken de besturingssystemen van de testbanken. De FS05 is verkrijgbaar in een capaciteitsbereik van 0,5 tot 2,5 kN en kan direct worden aangesloten op de F105, F305 en F505 (H) testbanken. De FS06 werkt met dezelfde aansluiting en is verkrijgbaar in een capaciteitsbereik van 250 N tot 2,5 kN. Bij gebruik op de F755- en F1505-serie is een extra adapter, AC1083, vereist.

PTAF adapter

De PTAF-connector is een adapter die kan worden gebruikt om spanningsmeter-loadcellen van derden, kracht- en koppelsensoren aan te sluiten op de Series-F-testbanken. Het kan rechtstreeks worden aangesloten op de F105-, F305- en F505-reeks en via een extra adapter, AC1083, op de F755- en F1505-reeks, de M5I- en de M7I-indicatoren. Sensorcapaciteit en resolutie kunnen worden geconfigureerd via een bijgeleverd softwarehulpprogramma, dat een bibliotheek bevat met gemeenschappelijke krachtcapaciteiten van 0,5 N tot 4.000 kN, en koppelcapaciteiten van 7 Ncm tot 57.000 Nm. Wanneer een identificatienummer is geconfigureerd, wordt dit weergegeven bij het opstarten van de hardware of op het display van de testbank.

Door de printplaat en zijdeksel te verwijderen kan de externe sensor worden aangesloten op de PTAF adapter	Voer de kabel door de zijdeksel en de adapter en sluit ze aan op de terminals.
Monteer de printplaat en zijdeksel.	De sensor kan nu worden geconfigureerd met behulp van de configuratiesoftware  waarna hij kan worden gebruikt op het Series-F testframe.
