LS-18-LED Lineaire Permanent Gemonteerde Stroboscoop

Name: LS-18-LED Lineaire Permanent Gemonteerde Stroboscoop
SKU: 126915

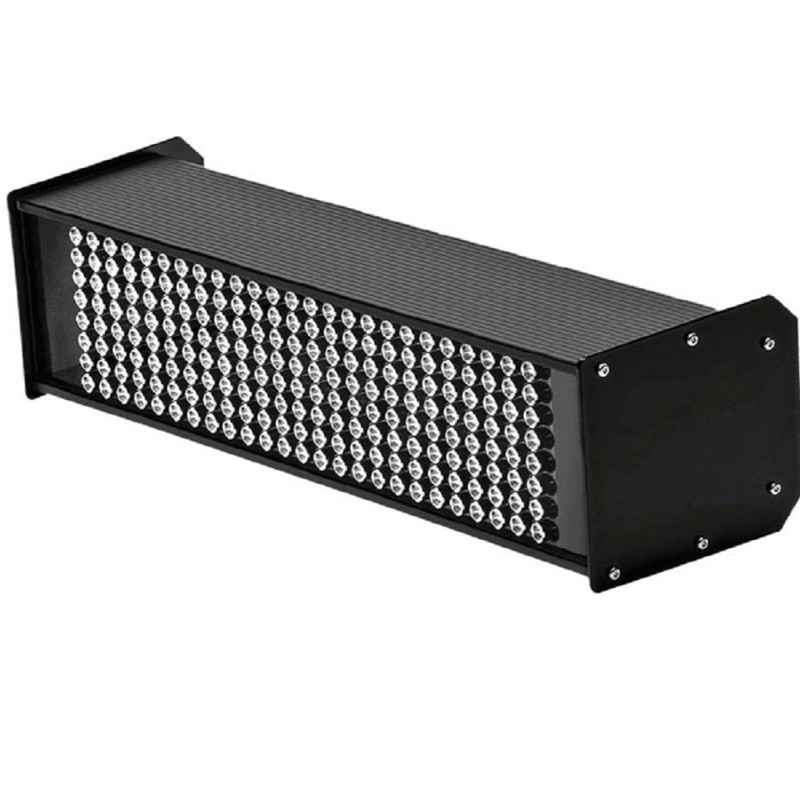

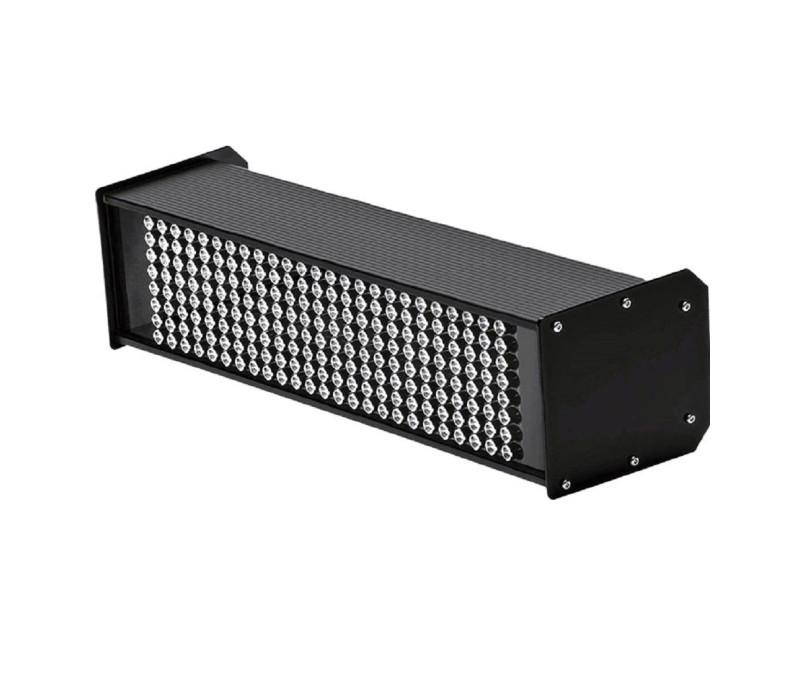

De nieuwe LS-18-LED lineaire stroboscoop van Checkline Europe is ontworpen voor vaste montage op een breed scala aan machines en voor verschillende visuele inspectie taken. De stroboscoop maakt gebruik van 200 high-performance LED's die in een 25 x 8 matrix geplaatst zijn om een helder en scherp beeld te produceren met een gelijkmatige lichtverdeling voor web breedtes tot 20" (500 mm) en breder. Voor bredere dekking kunnen twee (2) of meer stroboscopen eenvoudig gecombineerd worden in een meester/slaaf positie door middel van een interconnect-kabel om het prikkel signaal van de een naar de andere stroboscoop te geleiden voor perfecte synchronisatie.

De LS-18-LED maakt gebruikt van de nieuwste high-performance LED's die eeuwig gebruik garanderen en dus nooit vervangen dienen te worden. Hun fluisterstille werking en uitstekende lichtintensiteit en uniformiteit maken deze lineaire stroboscoop uitermate geschikt voor gebruik in de zwaarste productieomgevingen en voor een breed scala aan meet-, observatie- en inspectietaken. Typische toepassingen omvatten die in de drukkerij, staalverwerking en label-print industrie.

Verstelbare helderheid en scherpte van het beeld zorgen ervoor dat de gebruiker de flitser op basis van omgevingslicht, flitssnelheid, beeldgrootte en andere paramaters eenvoudig kan optimaliseren. Dit zorgt voor de perfecte balans tussen lichtintensiteit en beeldscherpte voor elke toepassing.

De LS-18-LED is voorzien van de mogelijkheid om van twee afzonderlijke ingangen bediend te worden met een schakelaar om te kiezen tussen de twee. De flitsfrequentie kan extern worden gecontroleerd vanaf een sensor of van een machine bediener, of vanaf één van de verscheidene optionele bestuur accesoires die hieronder worden beschreven.

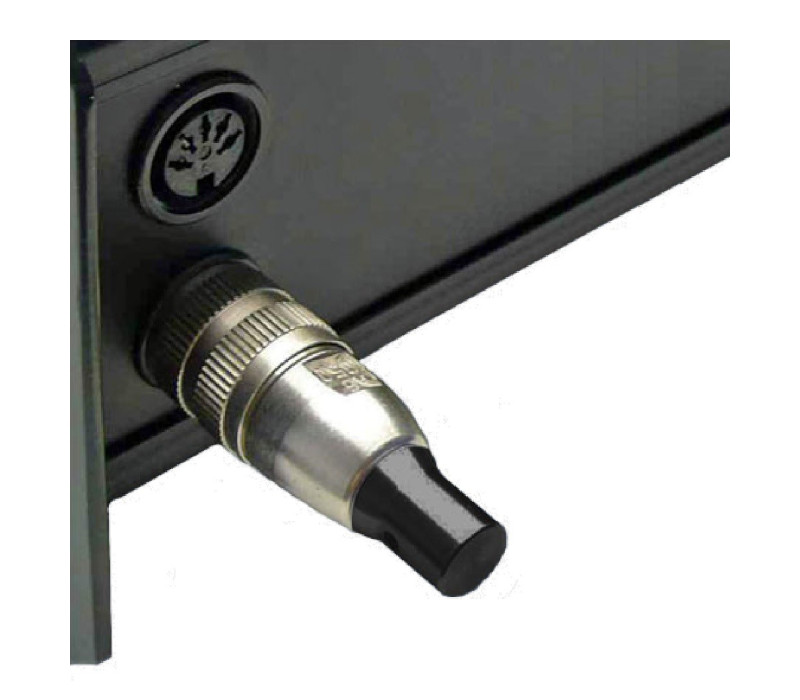

LS-FCM Flits Controleer Module: Een eenvoudige en goedkope eenheid voor het regelen van flitsfrequentie. U sluit deze kleine controle-eenheid op een van de twee ingangen aan de achterkant van de stroboscoop aan.

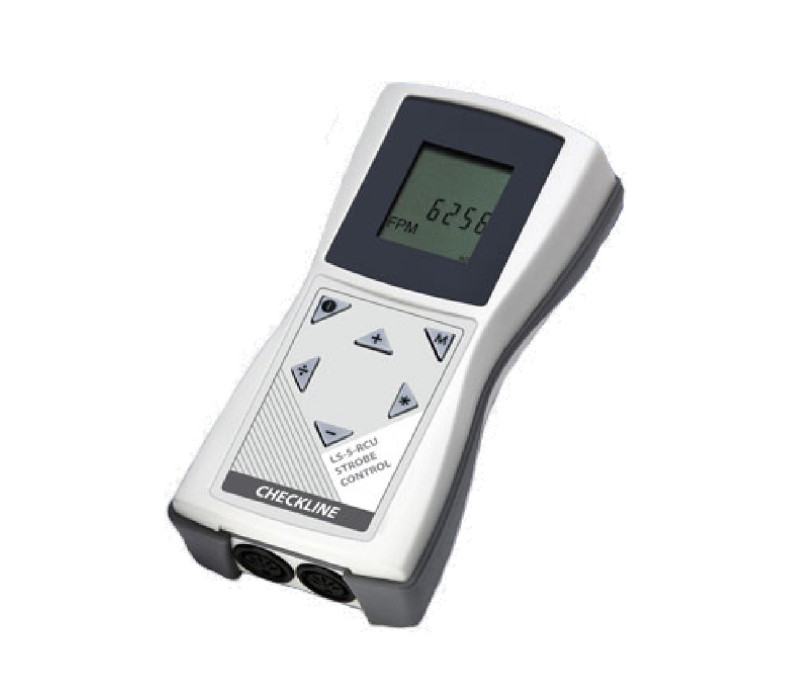

LS-SCU Stroboscoop Controleer Module: Voor het instellen van de flitsfrequentie, faseverschuiving, vertragingstijd en trigger verdeler. Dit toestel in aangesloten op de stroboscoop via de kabel en zorgt voor het gemak van de afstandsbediening als de stroboscoop uit het zicht of bereik van de bediener staat.

Prijs opvragen >>

Extreem heldere en gelijkmatige lichtverdeling voor webbreedtes tot 20" (500 mm) en breder
Lichtintensiteit van 9000 Lux piek van 200 LED's

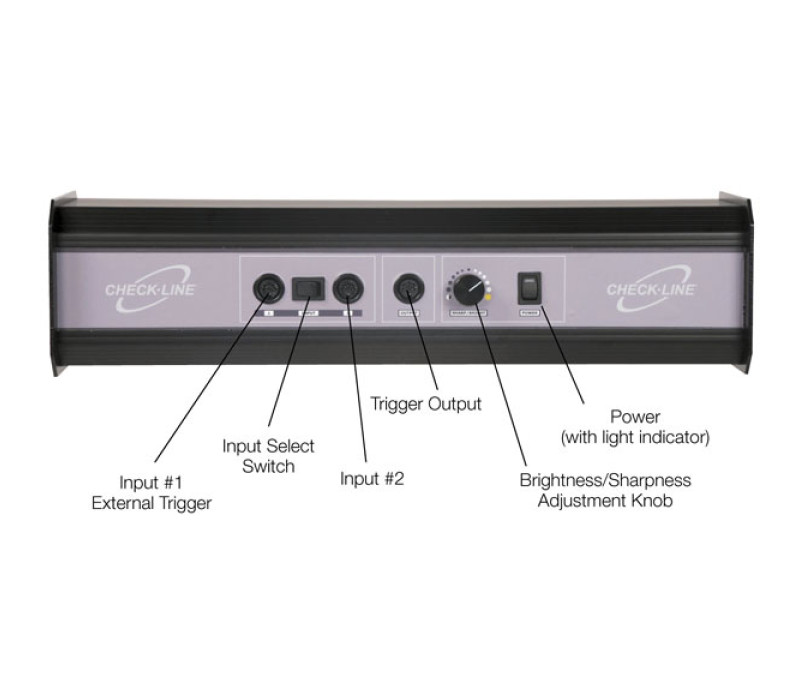

Aansluitingen zijn twee trigger ingangen en één trigger uitgang. Voeding kan op elk van deze 3 locaties aangesloten worden.
LED's hebben eeuwige levensduur en hoeven nooit vervangen te worden
Aangedreven door 24 VDC, er is een optionele universele AC-DC voeding beschikbaar.
Voor web breedtes groter dan 20" (500 mm) kunnen meerdere stroboscopen parallel op elkaar worden aangesloten d.m.v. de LS-KABEL-T. Elke stroboscoop heeft zijn eigen voeding nodig.

Lichtintensiteit (Lux) vs Afstand

Overzicht van modellen LED Stroboscoop

Model	LEDs	Array Size	Brightness (peak)	Housing Width
LS-5-LED	80	10 x 8	6000 Lux	150 mm (6 inch)
LS-9-LED	120	15 x 8	7500 Lux	230 mm (9 inch)
LS-9-LED-WB	120	5 x 8 (3x)	7500 Lux	440 mm (17 inch)
LS-18-LED	200	25 x 8	9000 Lux	440 mm (17 inch)

LS-18-LED Gegevensblad

LS-18-LED Handleiding

LED's	200 in een 25 x 8 matrix
Frequentie bereik	0... 120.000 FPM (flitsen per minuut) (LS-5-AC-WORLD)
Externe Trigger Ingang	3...30 V / max. 5 mA Potentiaal vrije opto-koppelaar DIN 41524 5-pins standaard stekker Out = Uin, max. 200 mA verwisselbare trigger ingang
Voeding Benodigd	24 VDC (+/-10%) / 40 W DIN 41524 5-pins standaard stekkers universele voeding optioneel beschikbaar (LS-5-AC-WORLD)
Trigger Uitgang	Voor verbinding met tweede stroboscoop (slaaf)
Verlichtingsintensiteit	9000 Lux (op 12"/30cm)
Lichtintensiteit	Verstelbaar met draaiknop
Lichtintensiteit enkele flits	1,2 Mega-Lux/ 12"/ 30 cm
Verlichtingsgebied	12 x >20" (30 x >50cm)
Flits kleur	5000...8300 K, ong.
Materiaal	Aluminium
Afmetingen	440 x 130 x 112 mm / 17.3 x 5.1 x 4.4
Gewicht	2,1 kg
Omgevingstemperatuur	0°...40°C (32°...114°F)
Opslagtemperatuur	-25°C...70°C (-10°...125°F)
Vochtigheid	max. 95%, niet condenserend
Certificaties	CE overeenstemming

Producten

Item	Product
133166	LS-18-LED Linear LED Stroboscope with 200 LEDs (without power supply)
130696	LS-SCU Remote Control Unit & Connection cable with LS-DIN at both ends (1,5 mtr)

Accessories

Item	Product
134042	LS-CABLE-T Cable for connection to 2nd Strobe transferring ONLY trigger signal from primary to slave
130700	LS-DIN 5 Pin DIN Connector
133601	LS-AC-WORLD-90VA Universal Power Supply for LS-18-LED or LS-9-12000
133170	LS-FCM Flash Control Module for manual adjustment of flash rate

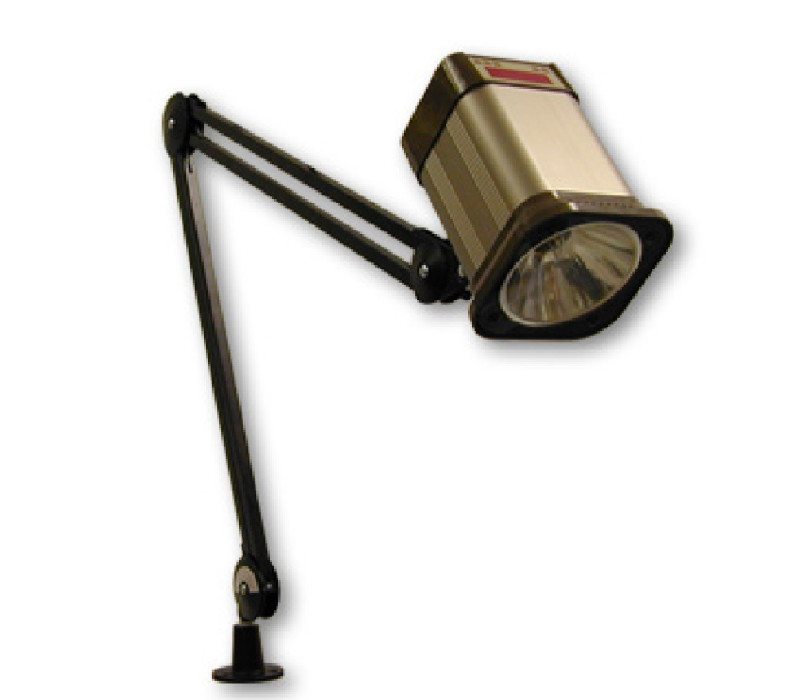

130268	SAS-DT300 Flexible swing arm for DT-311A/315A stroboscope
131143	LS-GAPSENSOR for triggering strobe on gaps between labels

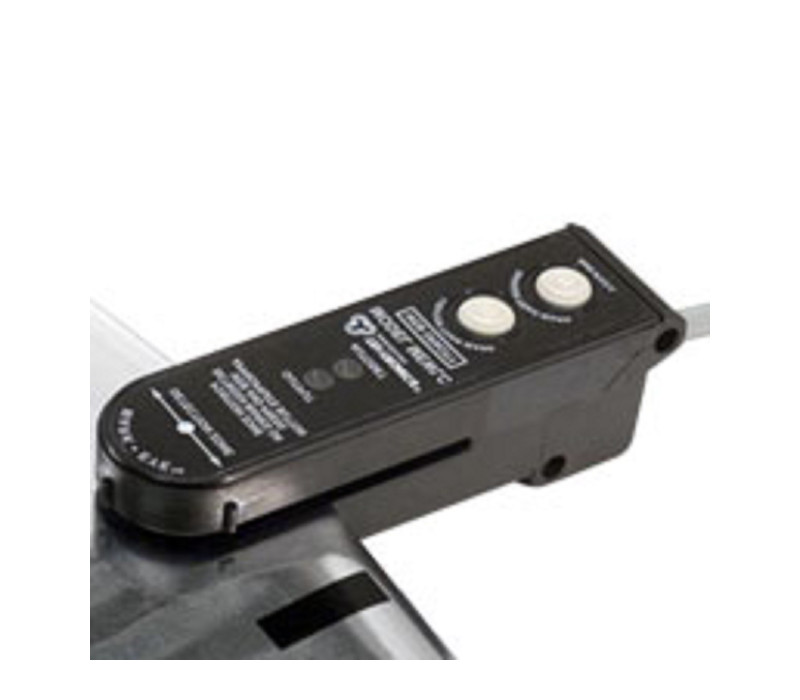

132205	LS-REGSENSOR for triggering strobe on registration marks on printed piece

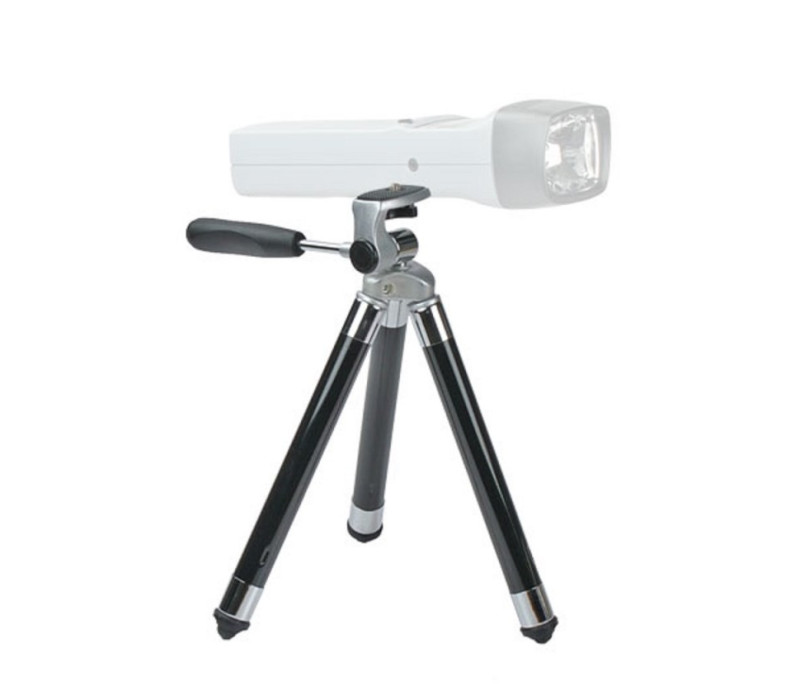

131288	DT-TRI-HD Mini Tripod
130231	Leica Tripod TRI100
