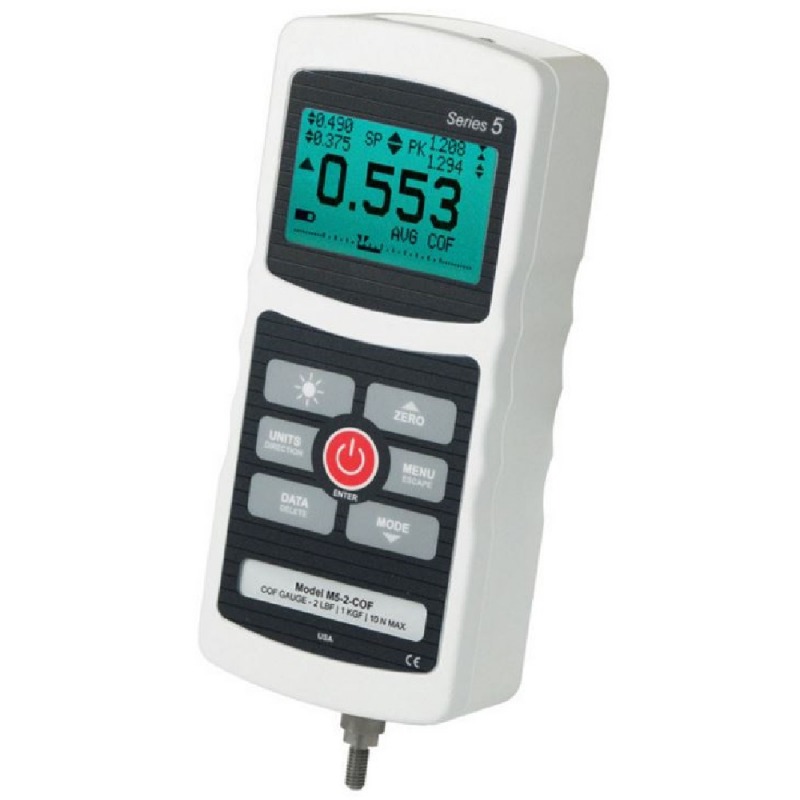

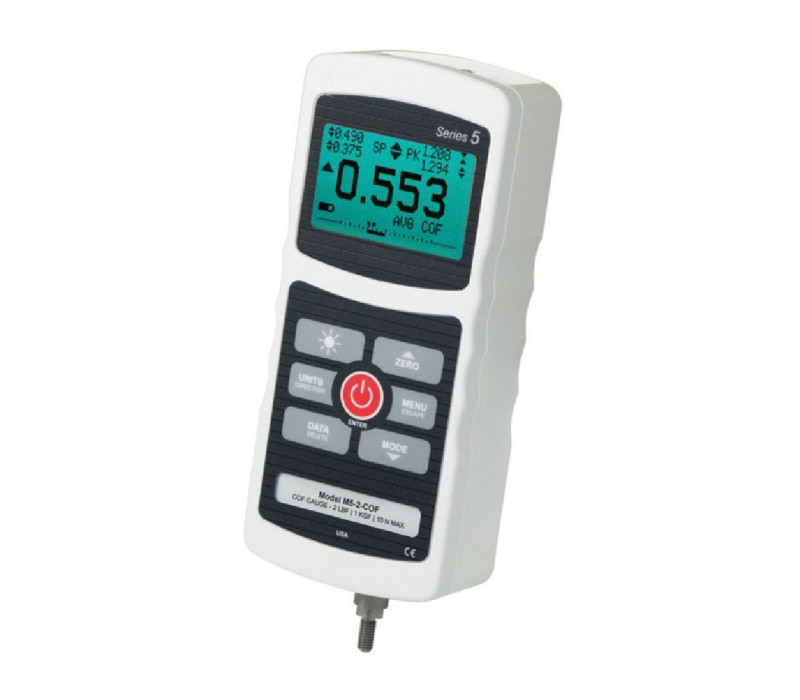

M5-2-COF Wrijvingscoëfficiënt meter

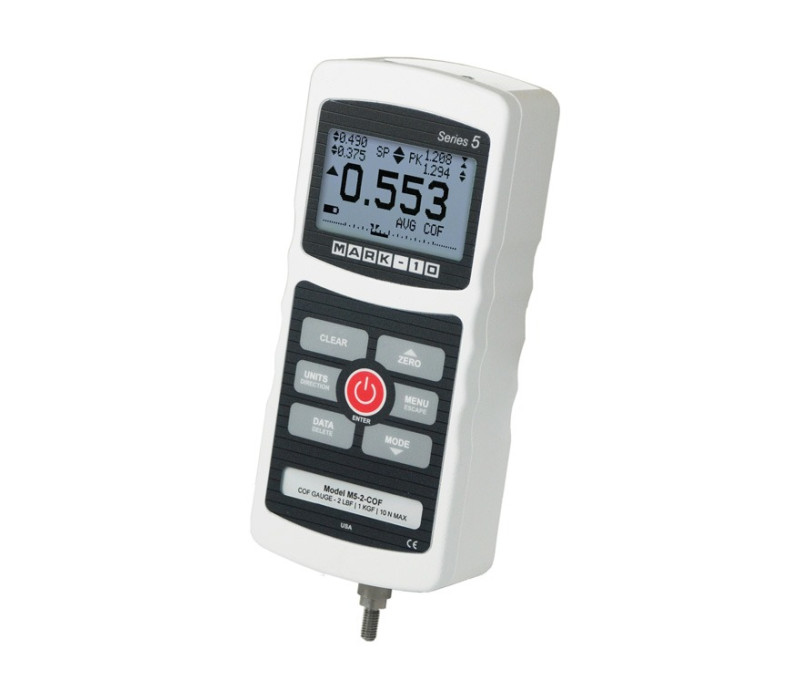

Model M5-2-COF

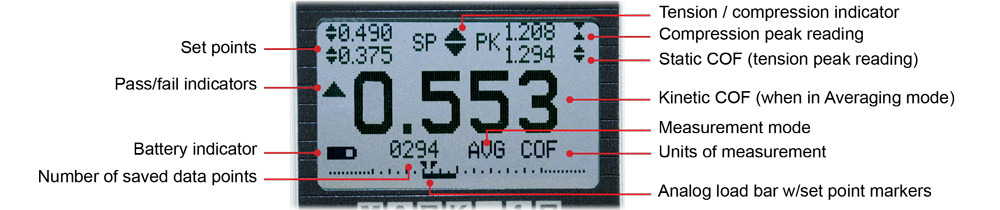

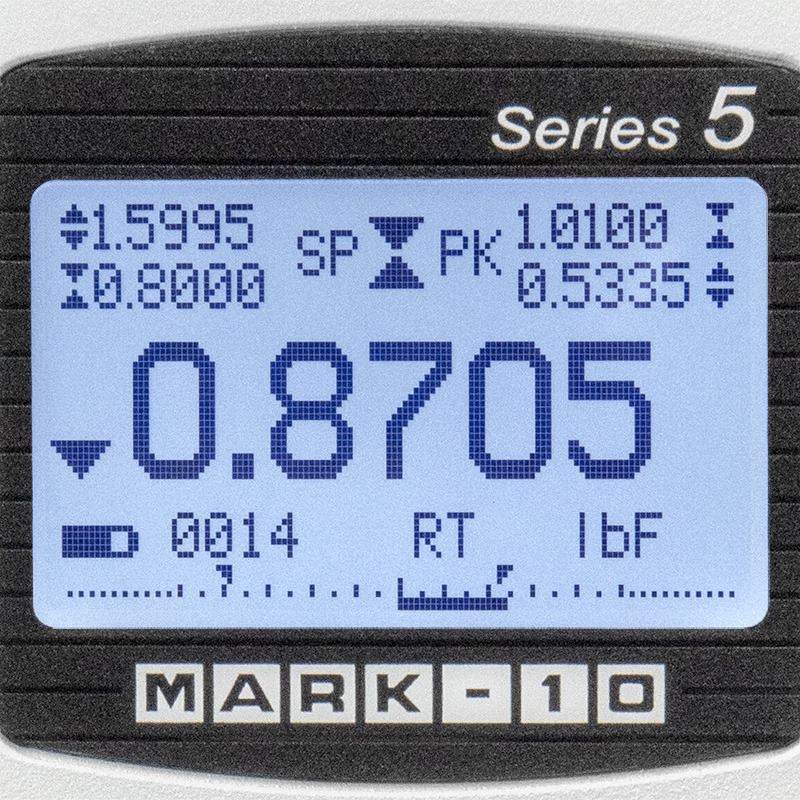

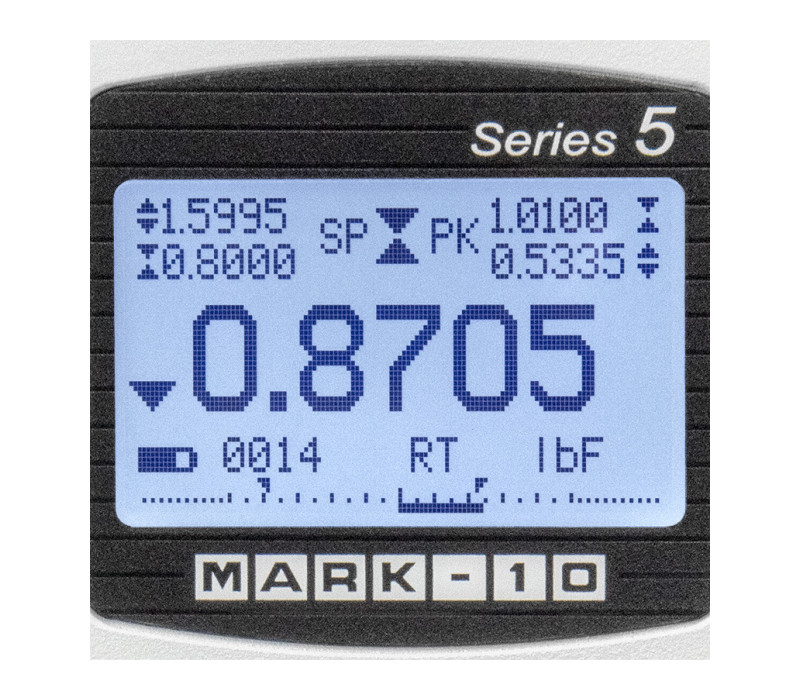

Het display met achtergrondverlichting heeft grote, goed leesbare cijfers en geeft statische en kinetische wrijvingscoëfficiënten, instelpuntindicatoren, analoge belasting balkgrafieken en meer weer.

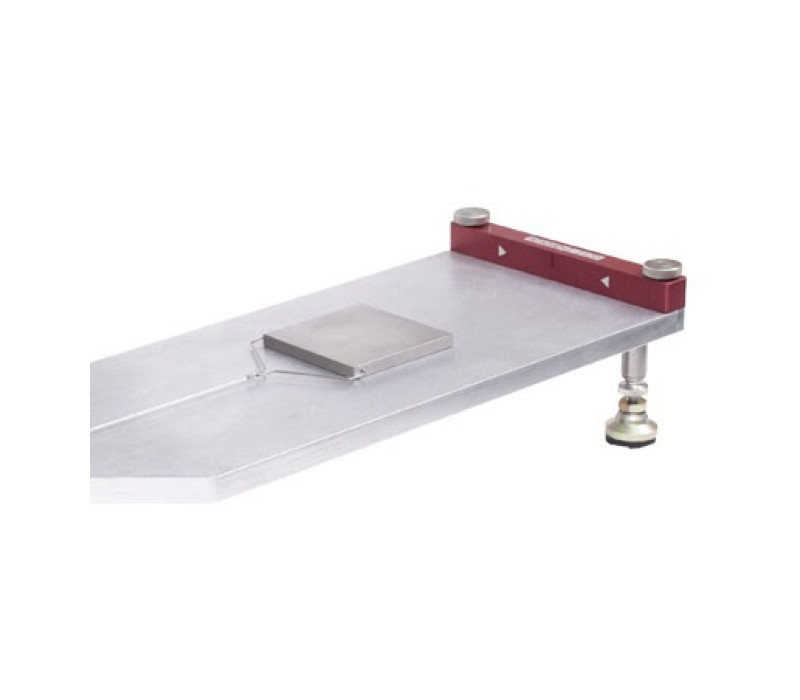

G1086 COF-armatuur omvat een slede van 200 g en monsterklem, kabel en katrol. Verkrijgbaar met de M5-2-COF-meter als complete kit

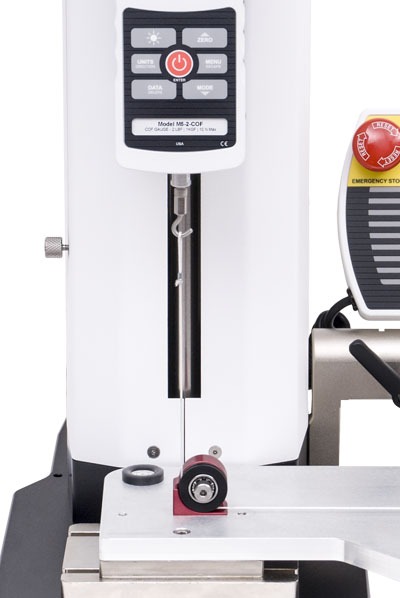

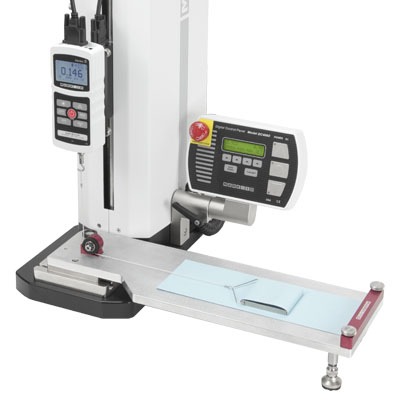

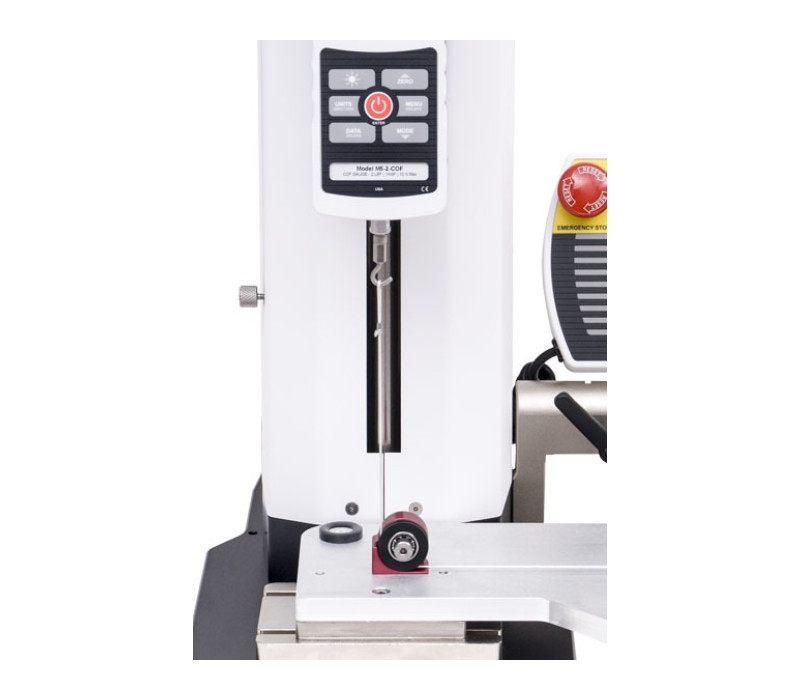

M5-2-COF-meter is gemonteerd op een ESM301 gemotoriseerde testopstelling met G1086 COF-armatuur. De kabel wordt met een haak aan de meter bevestigd en wordt door een katrol naar de slede van 200 g geleid.

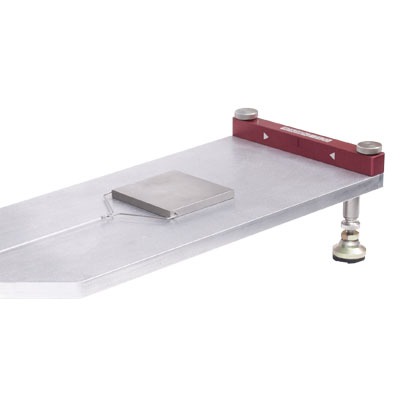

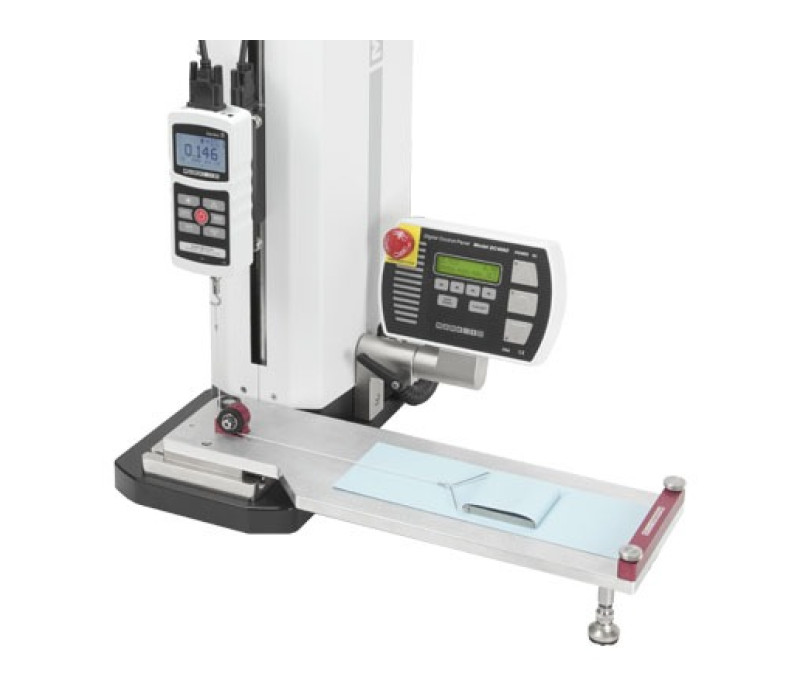

G1086 COF-armatuur beschikt over een grote werktafel, slede van 200 g, monsterklem, kabel en katrol. Verkrijgbaar met de M5-2-COF-meter als complete kit

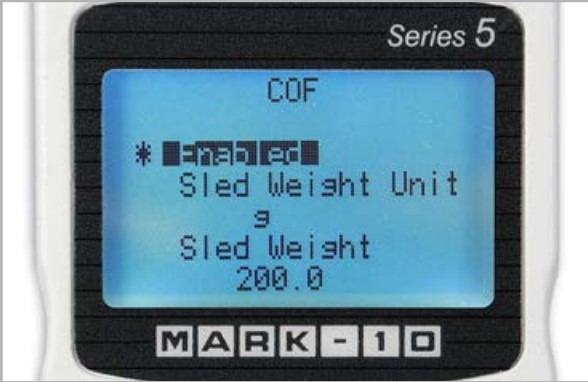

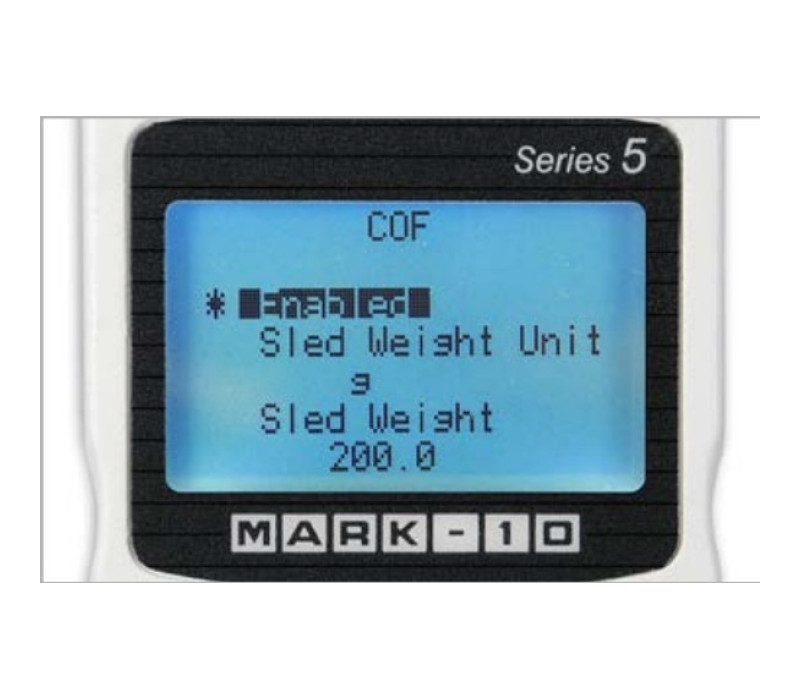

De COF wordt berekend op basis van het sledegewicht, instelbaar van 100 tot 1.000 g, om te voldoen aan verschillende normen. Er kan een wachtwoord worden ingesteld om instellingen te beschermen tegen ongeoorloofde wijzigingen.

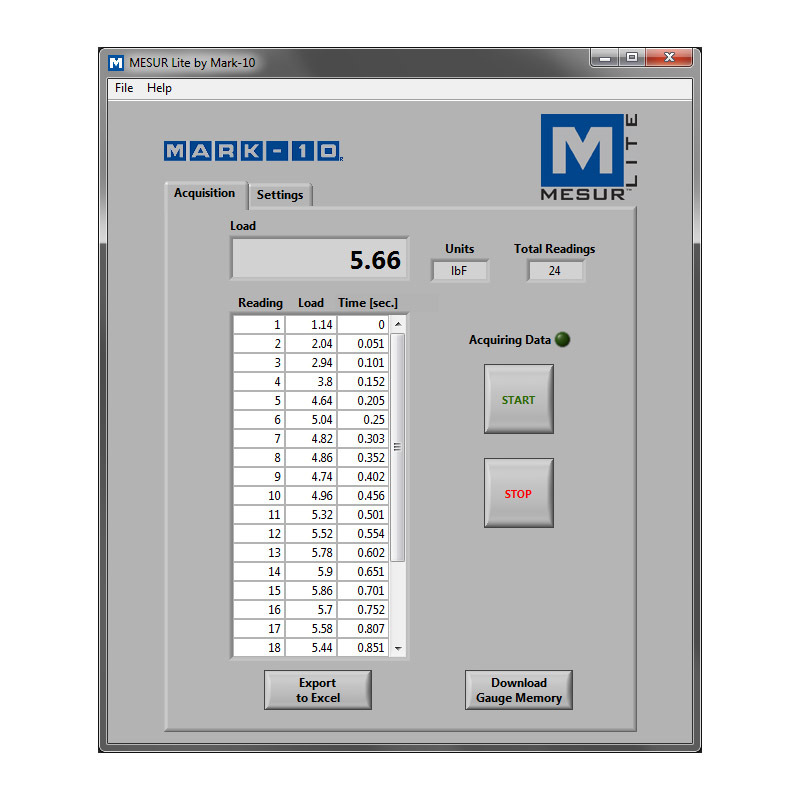

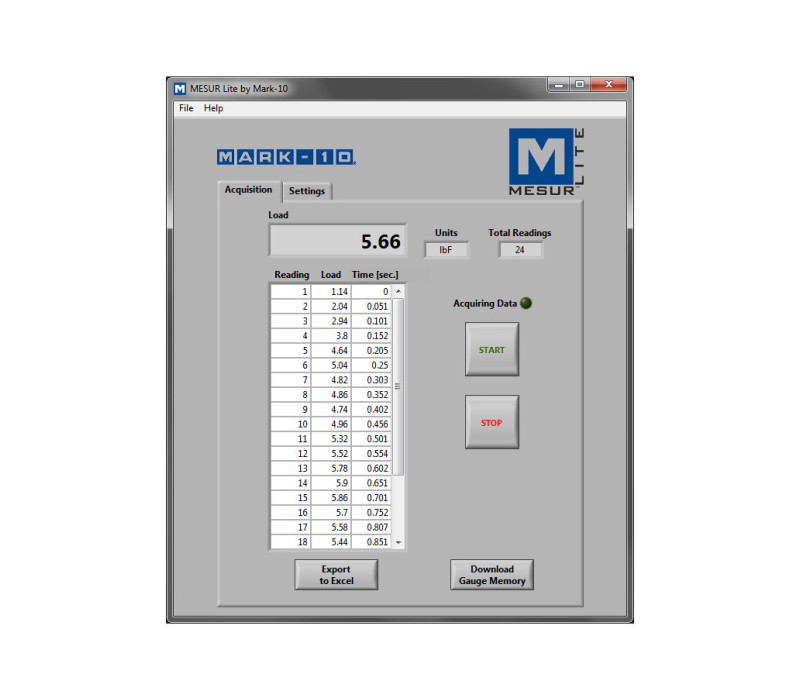

MESUR® Lite is een basisprogramma voor het verzamelen van gegevens en dat gegevens van een Mark-10 kracht- of koppelmeter in tabelvorm weergeeft en het exporteren van gegevens naar Excel mogelijk maakt.

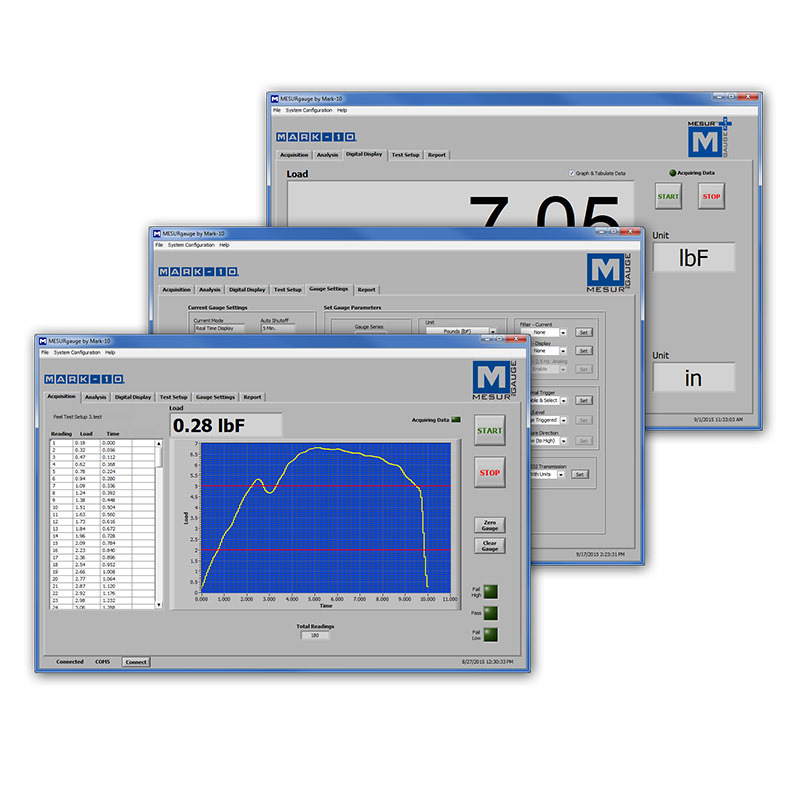

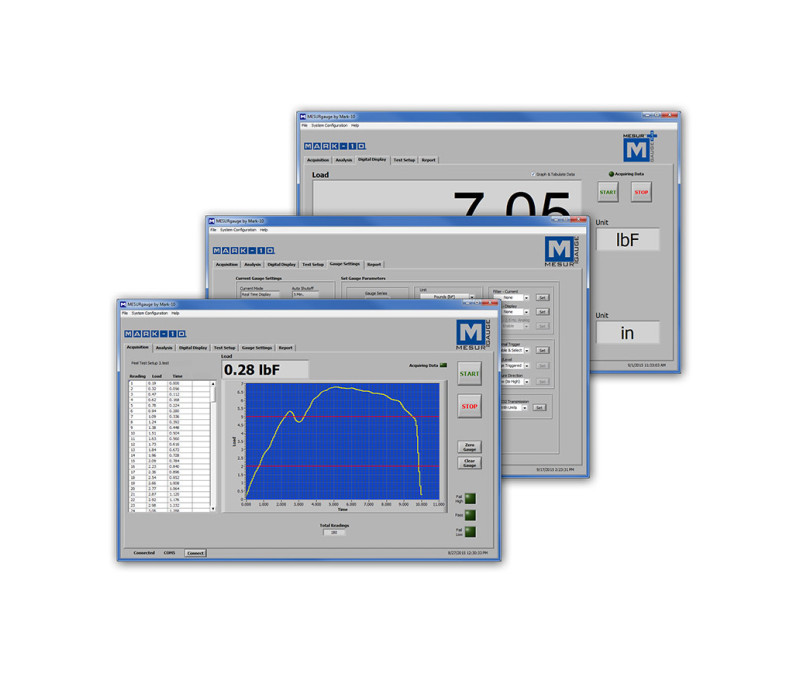

MESUR®-meter is een geavanceerd gegevensverzamelingsprogramma dat is ontworpen om te communiceren met Mark-10-meters en testopstellingen. Het programma tabuleert en plot belasting vs. tijd, en biedt een aantal geavanceerde testopzet-, analyse- en rapportagetools.

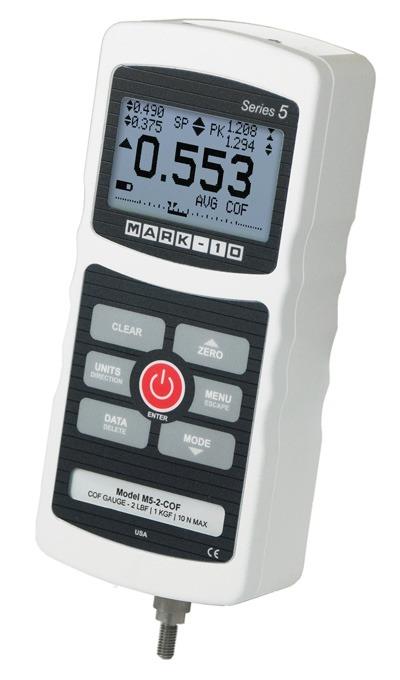

M5-2-COF Wrijvingscoëfficiënt meter

De M5-2-COF is ontwikkeld als een van de drie belangrijkste onderdelen van een Coëfficiënt of Friction (COF) testsysteem. De andere elementen zijn doorgaans een gemotoriseerde testbank en een G1086 COF-Armatuur

Op basis van de Series-5 Digital Force Gauge kan de M5-2-COF ook worden gebruikt voor een aantal veelvoorkomende trek- en compressietesttoepassingen. Het bevat de volledige reeks functies en instellingen van de Series-5, maar met de toegevoegde COF-functie.

Met een capaciteit van 10 N kan de meter worden gebruikt om wrijving te meten voor een breed scala aan materialen, ideaal om te voldoen aan ASTM D1894 en andere relevante normen. Statische en kinetische coëfficiënten worden weergegeven op het verlichte LCD-scherm en worden berekend op basis van een door de gebruiker programmeerbaar sledegewicht.

Gegevens kunnen worden overgedragen naar een pc of gegevensverzamelaars via USB, RS-232, Mitutoyo (Digimatic) of analoge uitgangen. Ingebouwd geheugen voor maximaal 1.000 metingen is inbegrepen, evenals statistische berekeningen die overgebracht kunnen worden naar een pc. Geïntegreerde setpoints met indicatoren en uitgangen zijn ideaal voor pass-fail-testen en voor het activeren van externe apparaten zoals een alarm, relais of een testbank. Configureerbaar wachtwoord beschermt tegen ongeoorloofde wijzigingen aan instellingen.

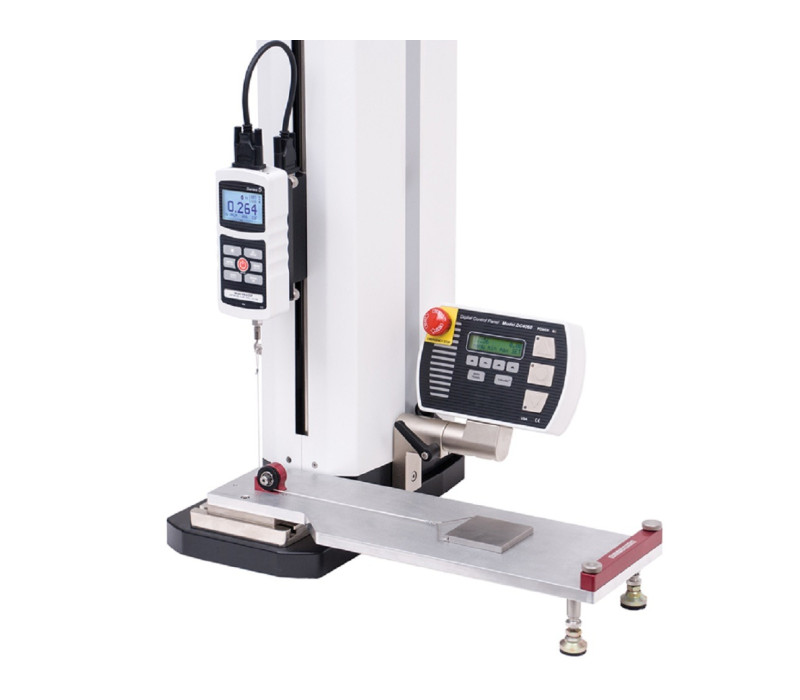

De M5-2-COF kan worden besteld in combinatie met het G1086 COF-armatuur (COF-K1) dat in combinatie met een gemotoriseerde testopstelling een compleet COF-testsysteem vormt. Terwijl de kruiskop op de testbank met de M5-2-COF omhoog beweegt, wordt de kabel over de wrijvingsarme katrol getrokken en sleept de slede over het materiaal met het test.

De M5-2-COF krachtmeter wordt geleverd met MESUR® Lite data-acquisitiesoftware. MESUR® Lite tabuleert continue of single point data. Exporteren met één klik naar Excel maakt verdere gegevensmanipulatie mogelijk.

Mark-10 digitale krachtmeters zijn veelzijdige instrumenten, over het algemeen worden ze gecombineerd met extra apparatuur voor een speciaal gebouwd systeem om de vereiste taken uit te voeren.

We helpen u graag bij het vinden van de meest geschikte configuratie voor uw behoeften. Neem contact met ons op voor meer informatie.

Berekent statische en kinetische wrijvingscoëfficiënten
Configureerbaar sledegewicht (100 - 1000 g)
USB, RS-232, Mitutoyo en analoge uitgangen
1000-punts datageheugen met statistieken en resultaten
Live belastingsstaafdiagram met instelpuntmarkeringen
Configureerbare audio-alarmen en toetstonen
Wachtwoordbeveiliging, configureerbaar voor individuele sleutels en kalibratie
Armatuur + Meter Kit is beschikbaar

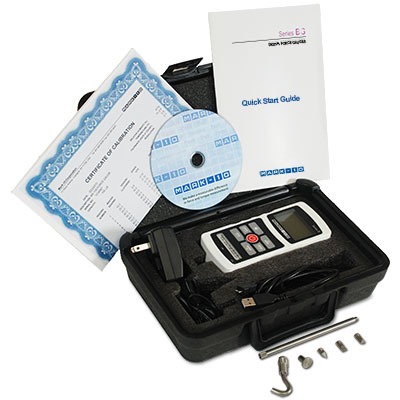

M5-2-COF wordt geleverd met:

een draagkoffer met:
Schuim inlay
beitel
kegel punt
V-groef
haak
platte kop
verlengstaaf
universele wisselstroomadapte
Accu
snelstartgids
USB kabel
Software CD (USB-stuurprogramma, MESURgauge DEMO-software en snelstartgids)
NIST-traceerbaar kalibratiecertificaat met datagegevens

Nauwkeurigheid	± 0,1% van volledige schaal
Capaciteit x resolutie	5 x 0,001 COF, 2 x 0,0005 lbF, 32 x 0,01 ozF, 1 x 0,0002 kgF, 1000 x 0,2 gF, 10 x 0,002 N Afhankelijk van het gewicht van de slede. Voor een gewicht van 200 g is de COF-capaciteit 5. De COF-resolutie is vastgesteld op 0,001.
Bemonsteringsfrequentie	7.000 Hz
Vermogen	AC of oplaadbare batterij. De meerstaps batterij-indicator wordt weergegeven, de meter wordt automatisch uitgeschakeld wanneer de stroom te laag is.
Batterijduur	Achtergrondverlichting aan: tot 7 uur continu gebruik Achtergrondverlichting uit: tot 24 uur continu gebruik
Uitgangen	USB / RS-232: Configureerbaar tot 115.200 baud. Inclusief Gauge Control Language 2 voor volledige computercontrole. Mitutoyo (Digimatic): Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten. Analoog: ±1V DC, ±0,25% van volledige schaal bij capaciteit. Algemeen doel: Drie open afvoeruitgangen, één ingang. Instelpunten: Drie afvoerleidingen openen.
Configureerbare instellingen	COF-sledegewicht, digitale filters, uitgangen, automatische uitgang (via USB/RS-232), automatische uitschakeling, standaardinstellingen, middelingsmodus , externe trigger, wachtwoorden, toetstonen, audio-alarmen, achtergrondverlichting, kalibratie
Veilige overbelasting	150% van volledige schaal (display toont "OVER" bij 110% en hoger)
Gewicht	450 gram
Verzend gewicht	1.4 kg
Garantie	3 jaar
