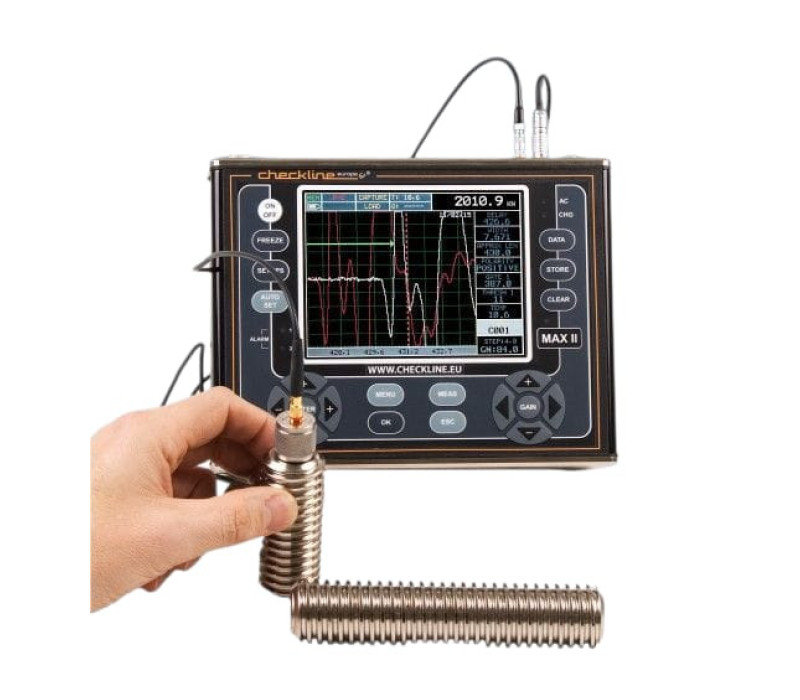

    MAX-II Ultrasone Boutspanningsmeter

    De MAX-II ultrasone boutspanningsmeter is ontworpen voor de precisiemeting van bevestigingsmiddelen tot 30 m / 100 ft in lengte. Hij bevat alle kenmerken van de oorspronkelijke MiniMax eenheid, maar heeft bovendien verbeterde functies, zoals hardware, snelheid en bereik. De MAX II is ontworpen voor gebruik in een breed scala aan industriële en laboratorium toepassingen.

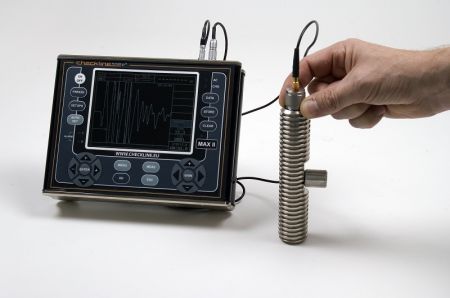

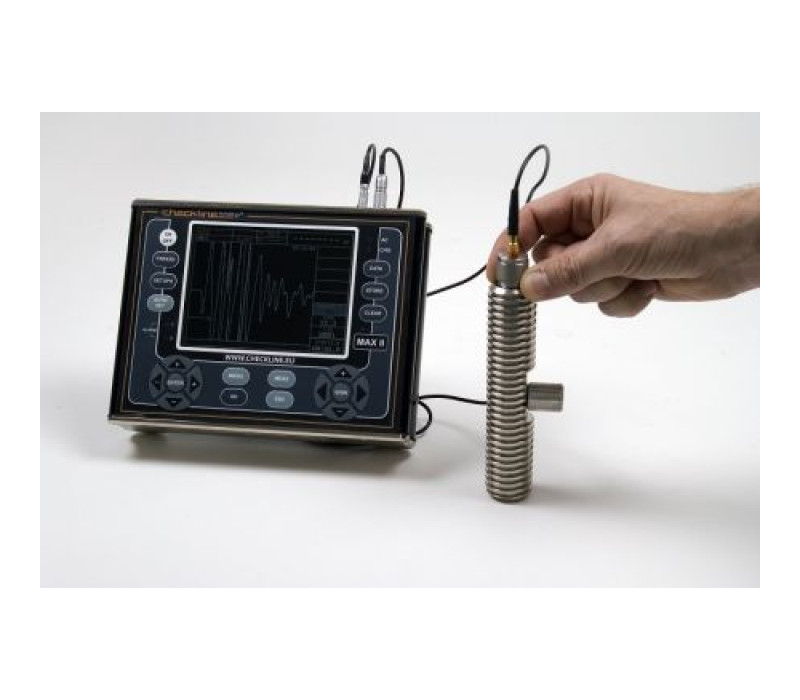

    De nieuwe MAX-II boutspanningsmeter stelt u in staat om boutverbindingen nauwkeurig te controleren door het ultrasoon meten van de verlenging van uw bouten.

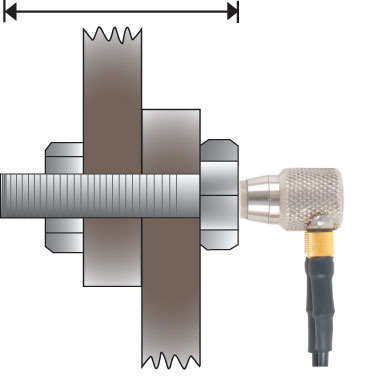

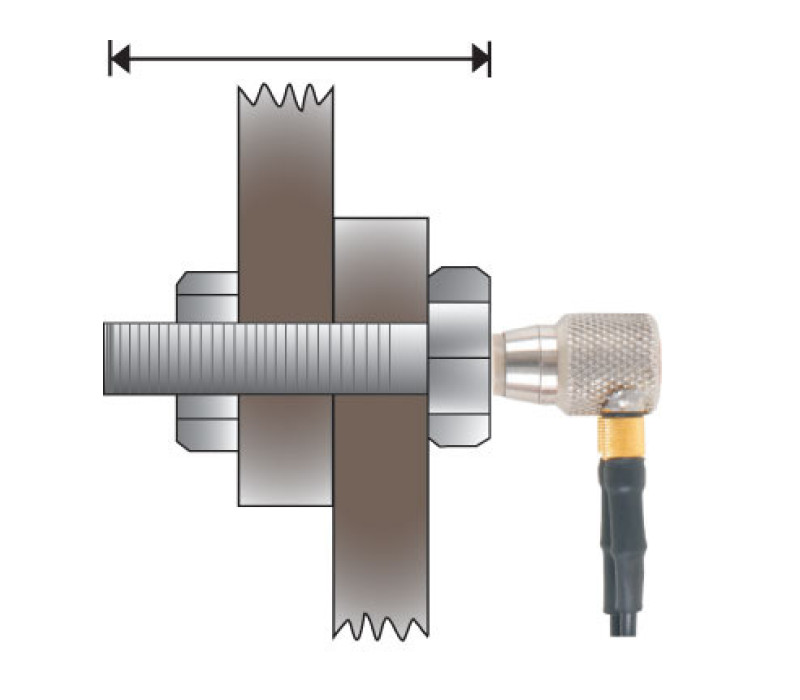

    Deze meting wordt verkregen door het bepalen van de verandering van de looptijd van een ultrasone schokgolf over de lengte van het bevestigingsmiddel, terwijl het bevestigingsmiddel door een mechanische methode aangetrokken wordt. De MAX II interpreteert deze tijdmeting dan vervolgens als een bepaalde hoeveelheid tijd (nanoseconden), rek, belasting, stress, of % spanning terwijl het bevestigingsmiddel belast wordt.

    Met behulp van een verscheidenheid aan verwerkings- en automatiseringsmogelijkheden, reduceert de MAX II bedieningsfouten. Met de ingebouwde gegevensregistratie en ondersteunende DakView utility software voor Windows PC en Mac OSX, biedt de MAX II een eenvoudig te gebruiken en betrouwbare oplossing voor de meest veeleisende toepassingen van boutverbindingen.

    Het principe waarop de werking van de Max-II berust is veruit het meest nauwkeurige systeem voor het meten van boutspanning bij al uw assemblageprocessen. Verder stelt het apparaat u in staat om op bepaalde tijdstippen een nieuwe meting uit te voeren, en de kwaliteit van uw boutverbindingen over een langere tijdsperiode te controleren.

    De MAX-II heeft een nieuwe "Auto Correlatie" functie die u kan helpen om plaatsing van uw transducer te optimaliseren.

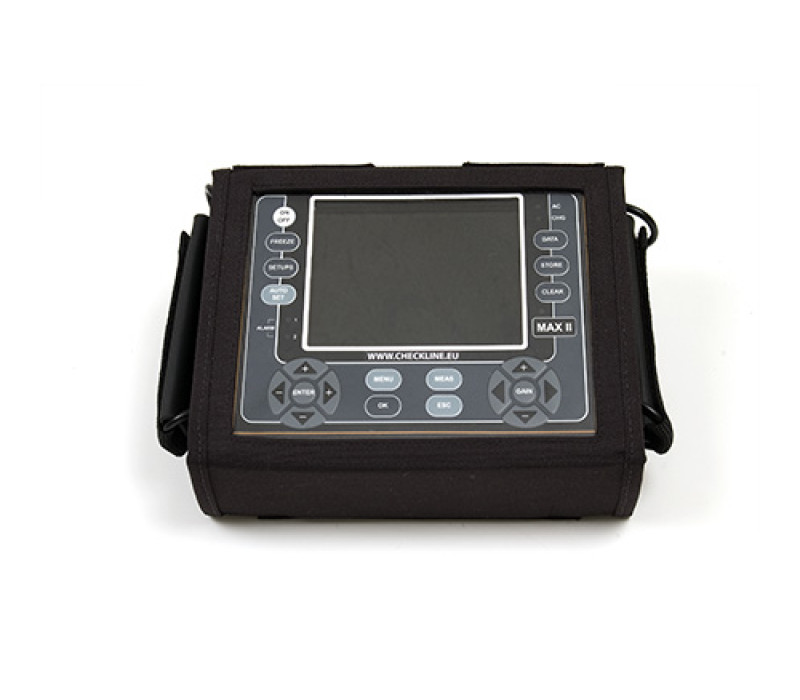

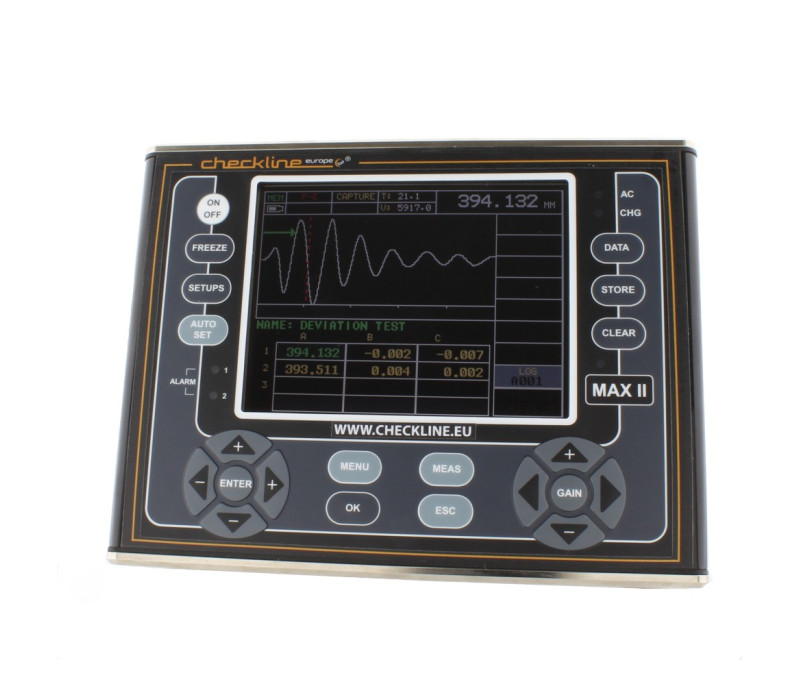

    Met behulp van het nieuwe grote QVGA kleurenscherm, dat ook afleesbaar is met invallend zonlicht en de nieuwe calibratie-functie is het apparaat zeer eenvoudig te gebruiken en biedt het grote voordelen zonder dat hiervoor een steile leercurve noodzakelijk is.

    De Max-II boutspanningsmeter kan bij al uw montagewerkzaamheden van grote waarde zijn.
    Het kan een grote bijdrage aan de veiligheid, het milieu, de montagetijd en de levensduur van al uw boutverbindingen bieden.
    € 5.230,00
    Nu bestellen
    • Auto correlatiefunctie voor optimalisatie plaatsing transducer
    • Meetmogelijkheden: Tijd (nano-seconden), rek, belasting, spanning en %spanning
    • Meetmodi: Pulse-Echo, Echo-Echo en Echo-Verify
    • Nieuwe kalibratiefunctie voor het snel en probleemloos wisselen van transducers en kabels.
    • Voorzien van software om metingen en basisinstellingen optimaal te beheren.
    • Ook bij zonlicht afleesbaar groot QVGA kleurenscherm
    • PC-interface rapportage software
    • Auto Set: automatiseert de detectie, omvang en weergave-instellingen voor iedere individuele bout
    • Alarm Limits: Verstelbare Hi / LO toleranties met visuele LED's en een hoorbare pieper. Hardware alarmuitgangen (accessoire kabel vereist)
    • Regressie correctie curve voor een grotere nauwkeurigheid tijdens het meten van belasting en spanning.
    • 4 GB interne en tot 64 GB externe opslagcapaciteit op een SD kaartje
    • USB 1.1 connectiviteit

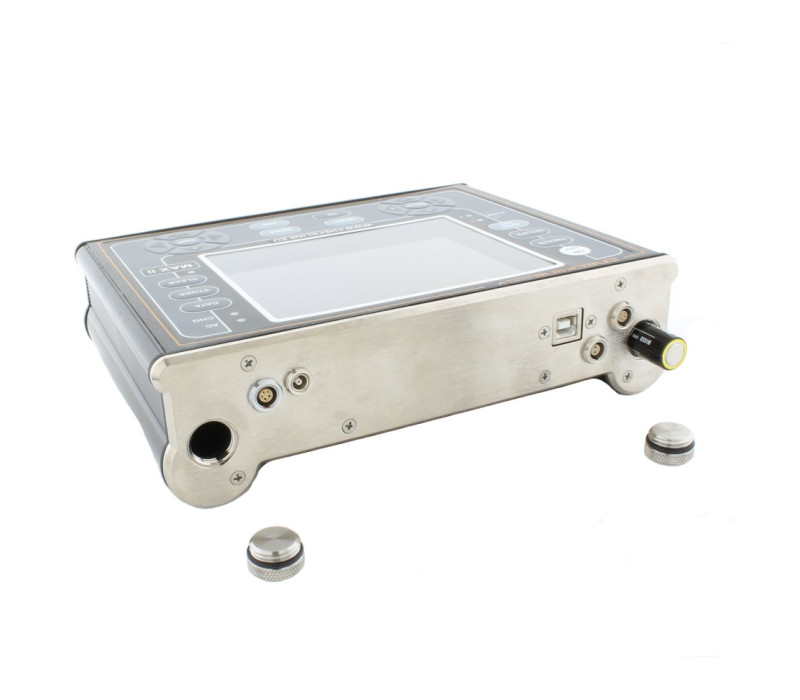

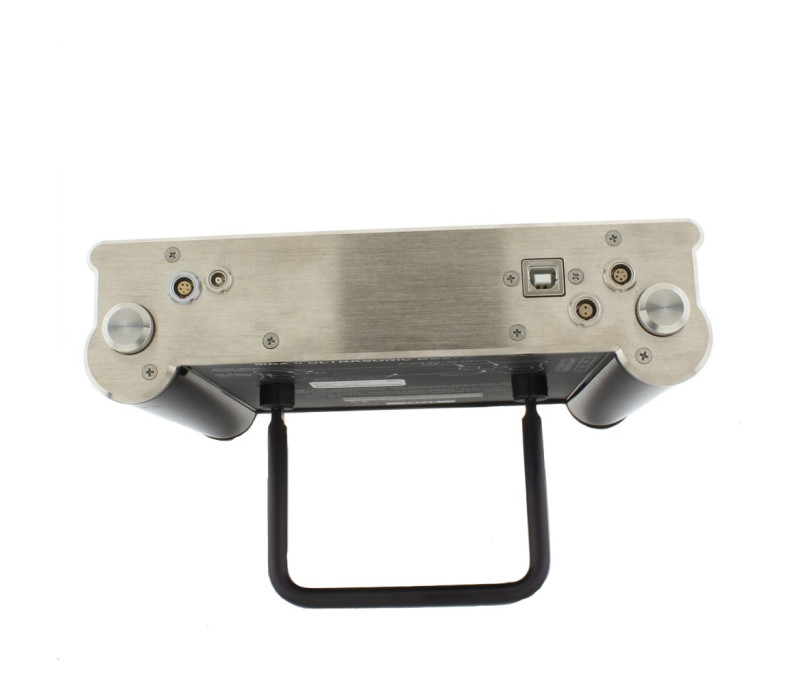

    • Analoge, seriële en Alarmuitgangen
    • Li-Ion pack & 6 AA noodaccu backup-optie
    • Instellingen: 64 aangepaste door de gebruiker gedefinieerde instellingen; fabrieksinstellingen kunnen ook door de gebruiker gewijzigd worden
    • Twee jaar garantie
    • Gates: Drie meetpoorten, afhankelijk van de meting die wordt gebruikt, met instelbare begin- en drempelwaarde.
    • Veld Kalibratie: Vector of regressie correctie curve voor een grotere nauwkeurigheid tijdens gebruik van de Belastings- en Spanningsmodus.

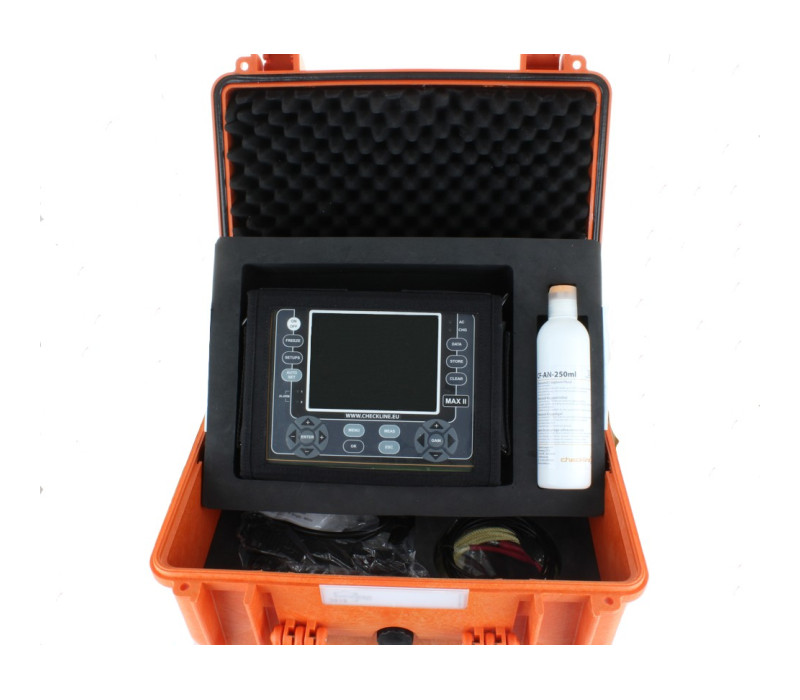

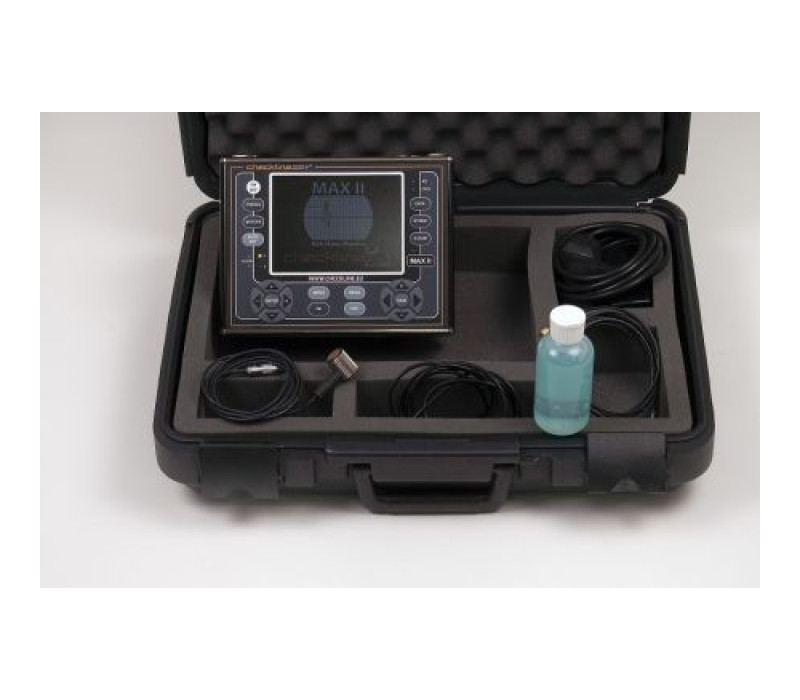

    Leveromvang

    De leveromvang bestaat uit de volgende onderdelen:
    - MAX II Boutspanningsmeter
    - Draagkoffer met schuimrubber
    - Batterijoplader
    - Koppelingsvloeistof
    - USB-kabel
    - Transducerkabel
    - NIST Certificaat
    Omvormers (transducers) moeten apart besteld worden!

    Afmetingen-MAX-II
    Firmware 3.08 D MAX-II
    Dakview 4 voor 32 bit Windows
    Dakview 4 voor 64 bit Windows
    Dakview 4 voor MAC OS
    MAX II - Handleiding
    MeetbereikMeetbereik: 1-2540 cm (1-1000 inch) Dit zal variëren afhankelijk van de geselecteerde meetmodus
    MeettijdNanoseconden
    MeetmodiMeetmodi Pulse-Echo (PE), Echo-Echo (EE), of Echo-Echo-Echo (E-EV).
    Snelheid1.250-13.995 m / s (0,0492-,5510 inch/ µs)
    DetectieNulspanningsdoorgang (Zero crossing)
    GeheugenLog Formats: Grid (Alpha numeriek). Capaciteit: 4 GB intern en tot 64 GB externe SD.
    Resolutie0.0001mm (0.00001 in)
    DisplayDisplay leesbaar bij zonlicht QVGA 320 x 240 pixels beeldverversing 60 Hz Zichtbare gebied: 115,2 x 86,4 mm Instelbare helderheid
    PulsgeverSelecteerbare stap opties Spike, Dunne, Wide, HV Spike, HV Dun, HV Breed, TB .5MHz, TB 1MHz, TB 2MHz, TB 5MHz, TB 10 MHz. Spike 40 ns, square wave 80-400 ns, Tone Burst 50 ns tot 1 microseconde.
    Pulsgever breedteSelecteerbare opties Piek, Dun, Breed, HV Piek, HV Dun, HV Breed, TB .5MHz, TB 1MHz, TB 2MHz, TB 5MHz, TB 10 MHz. Piek 40 ns, Blokgolf 80-400 ns, Tone Burst 50 ns tot 1 microseconde.
    Versterkingsfactor (Gain)0-110 dB met 0.2dB resolutie. Handmatige en AGC controle
    Demping Instellingen50, 75, 100, 300, 600, & 1500 ohm.
    VoedingLithium Ion Pack: 10,8, 2 amp uur Geleverd met 100-240 VAC 50-60 Hz Laadapparaat
    SpanningTijd - Nanoseconden. - Rek - Verandering in lengte (inch / mm). - Lastkracht-Toegepaste lastkracht (pond KIP of megapascal MPa). - Spanning - Kracht per toegepaste oppervlakte-eenheid (inches per inch of millimeter per millimeter). - % Strain - Verhouding rek tot effectieve lengte.
    Levensduur batterij Gemiddeld verbruik: 18 uur op een volle lading.
    Gebruikstemperatuur-10 - 60 °C (14 - 140 °F)
    AfmetingenAfmetingen B 216 x H 165 x D 70mm (8.5x6.5x2.5in)
    Gewicht2.04 Kg (4.5 lbs)
    Garantie2 jaar

    Gerelateerde Producten

    Gerelateerde producten bekijken

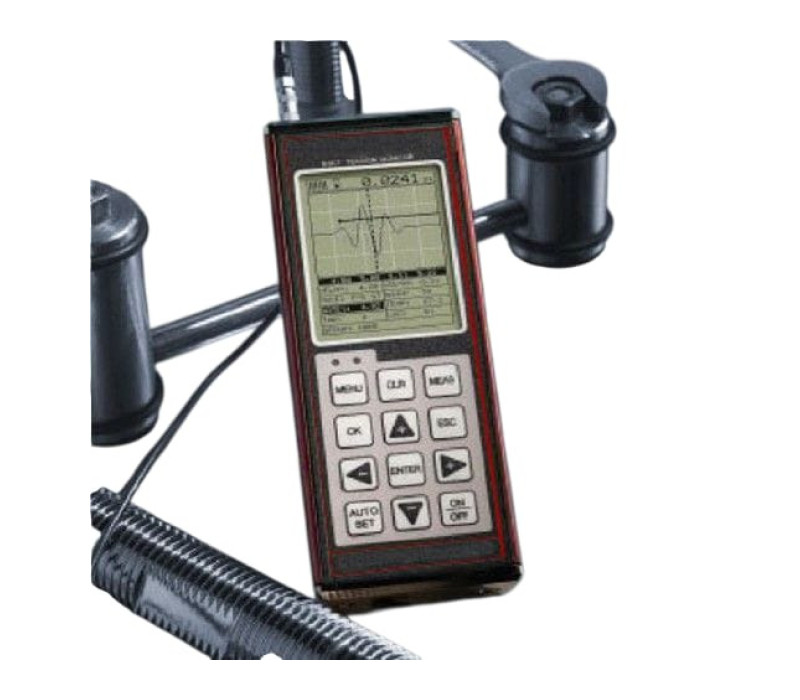

    TI-MAX MiniMax Boutspanningsmeter

    TI-MAX MiniMax Boutspanningsmeter

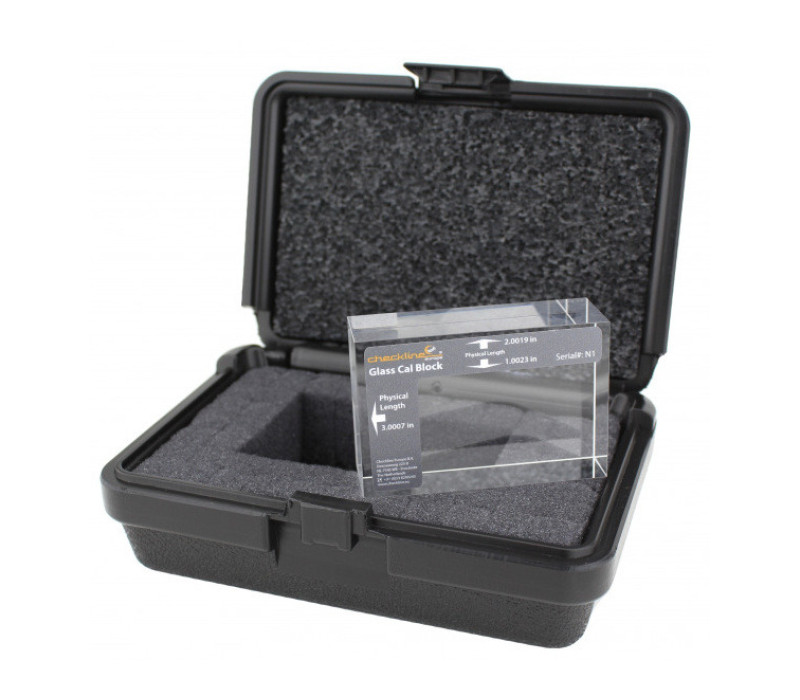

    TPG Glazen kalibratieblok met drie testpaden

    TPG Glazen kalibratieblok met drie testpaden

    Accessoires


    CF-AN Ultrasone Koppelingsgel
    CF-AN Ultrasone Koppelingsgel

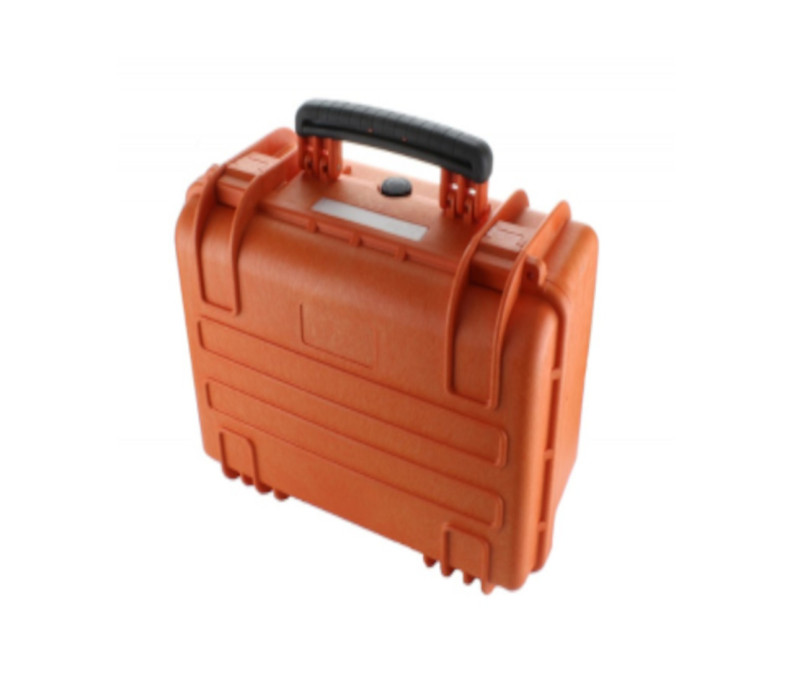

    MAX-II Offshore Case Waterproof Offshore case voor MAX II
    MAX-II Offshore Case Waterproof Offshore case voor MAX II

    Nu bestellen

    Producten
    Item Product Prijs  Aantal Actie
    134991MAX-II Bolt Tension Gauge (BT2-DL) € 5.230,00
    Accessories
    Item Product Prijs  Aantal Actie

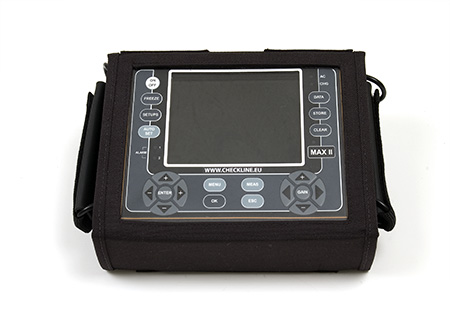

    134993F-250-0006 Protective Pouch for MAXII Bolt Tension Gauge € 248,00
    126906X-000-0010 (3" and 6" Certified Cal Bars) € 705,00

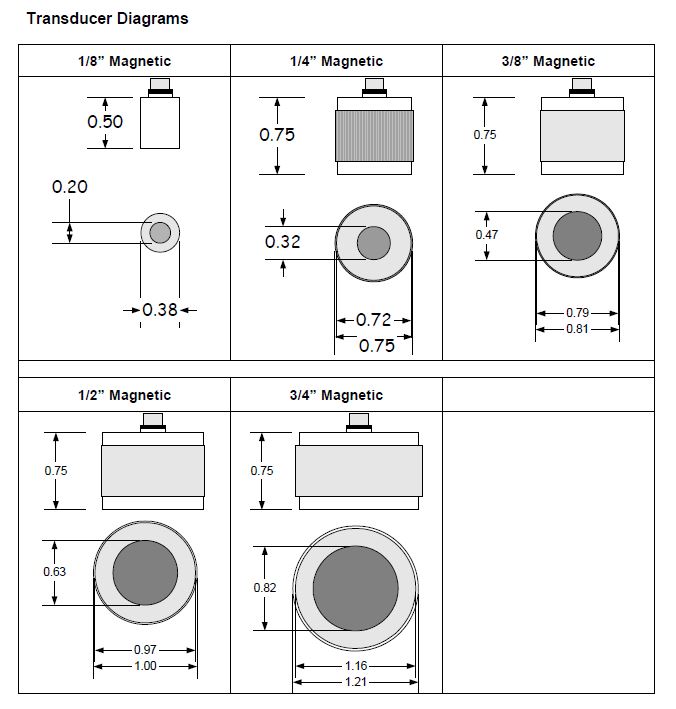

    132197T-700-2405 1/8" 5mHz TI-MAX Probe Magnetic € 937,00
    126774T-700-4405 1/8" 10mHz TI-MAX Probe Magnetic € 960,00
    132198T-702-1405 1/4" 2.25mHz TI-MAX Probe Magnetic € 960,00
    126854T-702-2405 1/4" 5mHz TI-MAX Probe Magnetic € 960,00
    132199T-702-4405 1/4" 10mHz TI-MAX Probe Magnetic € 983,00
    133047T-703-1405 3/8" 2.25mHz TI-MAX Probe Magnetic € 972,00
    132200T-703-2405 3/8" 5mHz TI-MAX Probe Magnetic € 972,00
    132201T-704-1405 1/2" 2.25mHz TI-MAX Probe Magnetic € 983,00
    132202T-704-2405 1/2" 5mHz TI-MAX Probe Magnetic € 983,00
    130240T-706-1405 3/4" 2.25mHz TI-MAX Probe Magnetic € 1.048,00
    132203T-706-2405 3/4" 5mHz TI-MAX Probe Magnetic € 1.048,00
    134894N-704-0094 (1.20m) Single Lemo 00 to Spring Loaded 2 Pin fixture 1/8” Spacing € 274,00
    134895A-000-9001 Crystal 1/8", 7.5 MHZ, 12 pcs € 170,00
    130352N-110-0020 Transducer Cable, Lemo to microdot Single ( 3 meter) € 109,00
    126855A-156-8001 Temperature Sensor € 628,00
    135643MAX-II-CC - Waterproof Carrying case for MAX-II Bolt Tension Meter € 349,00
    134087X-000-0011 3" Steel Calibration Bar € 419,00

    Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
    Beschikbaarheid:
    Beschikbaar: 1 - 3 dagen ,
    Levertijd: 1 - 3 weken ,
    speciale bestelling aanvraag
