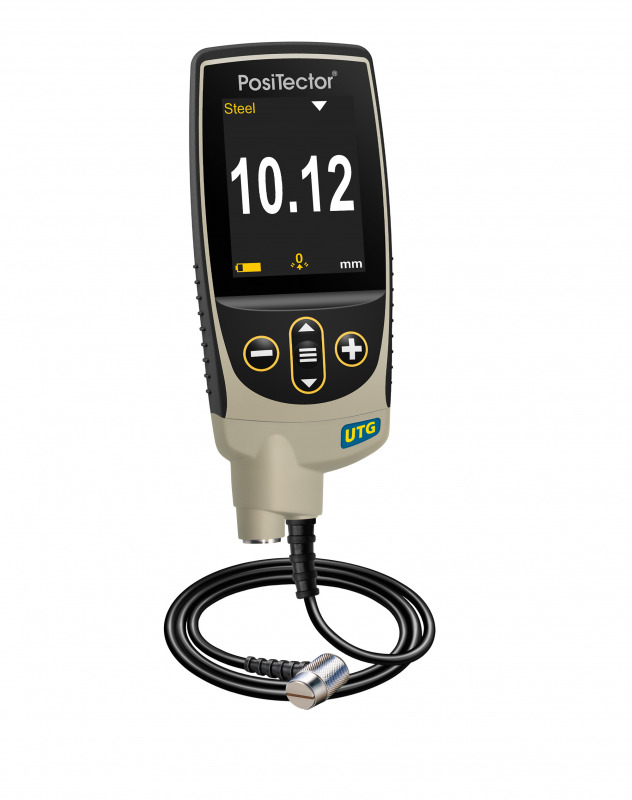

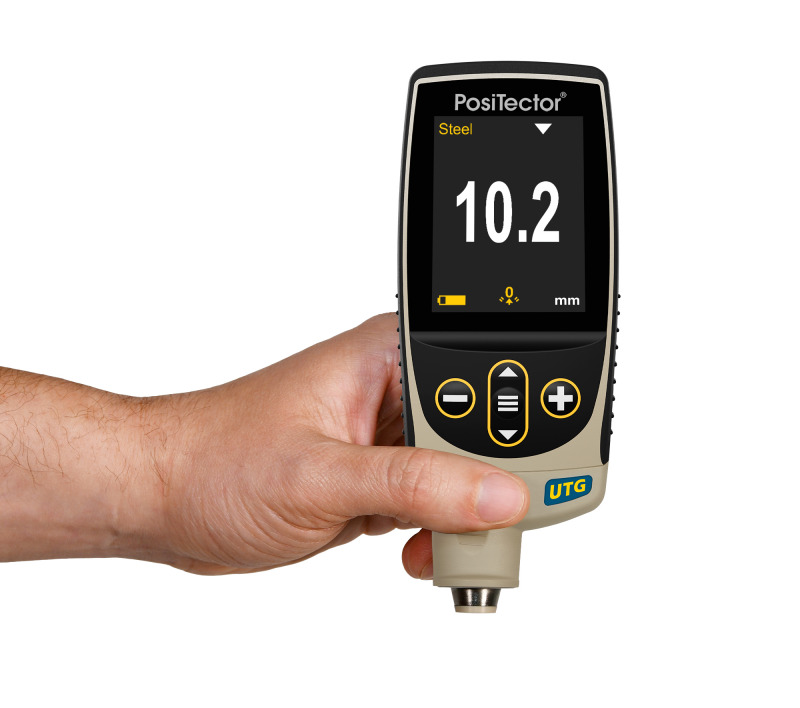

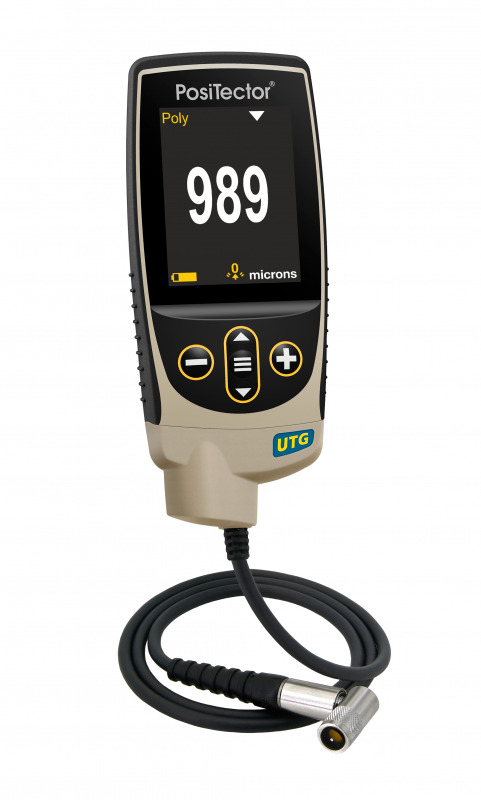

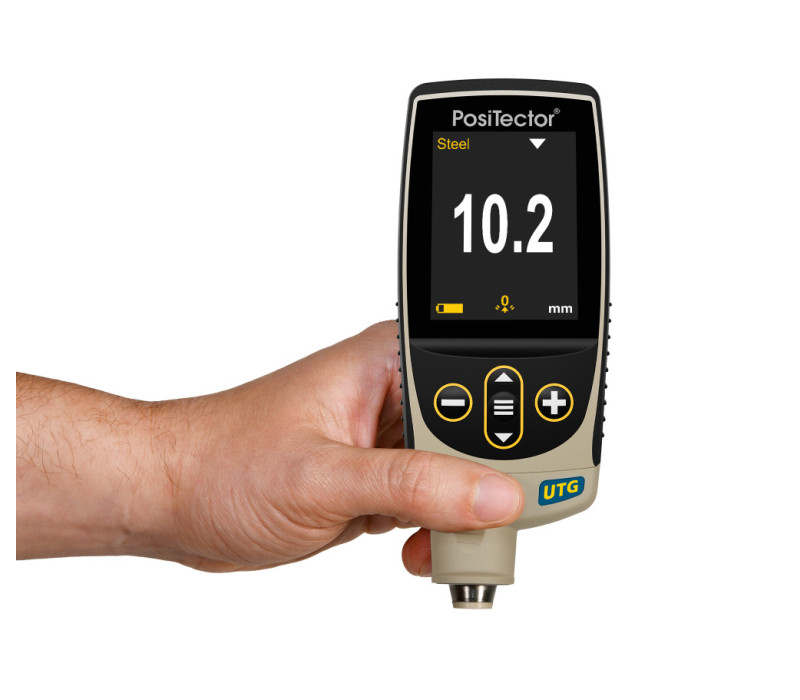

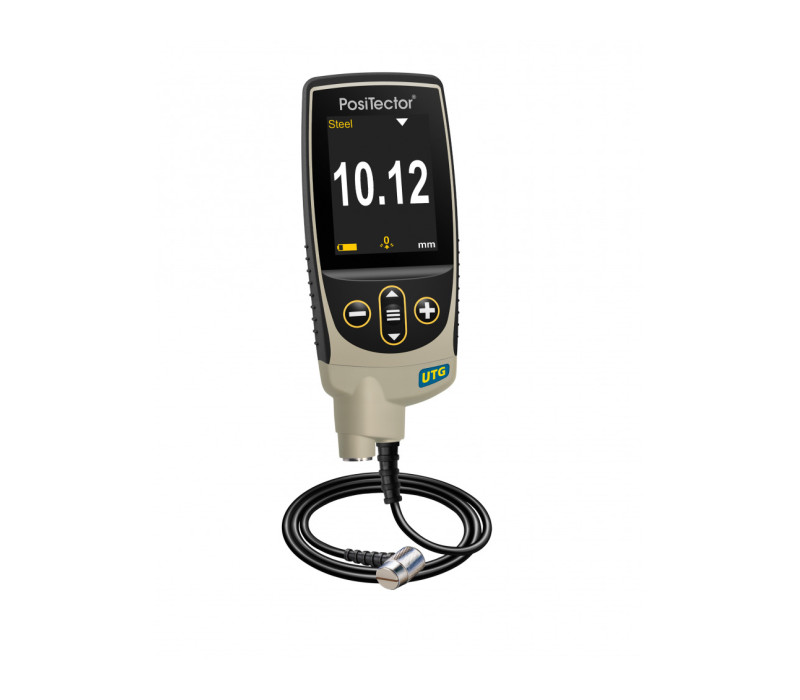

PT-UTG PosiTector UTG Ultrasonische Wanddiktemeter

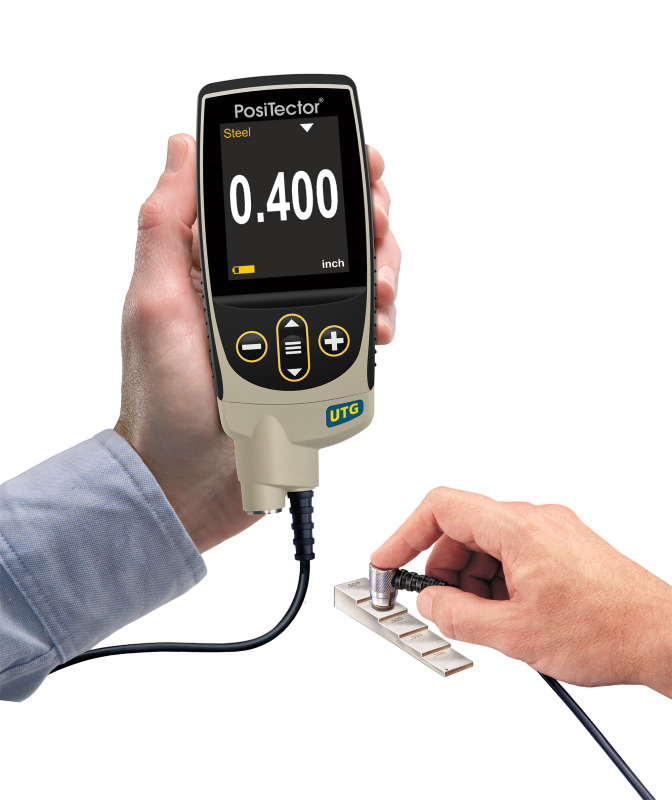

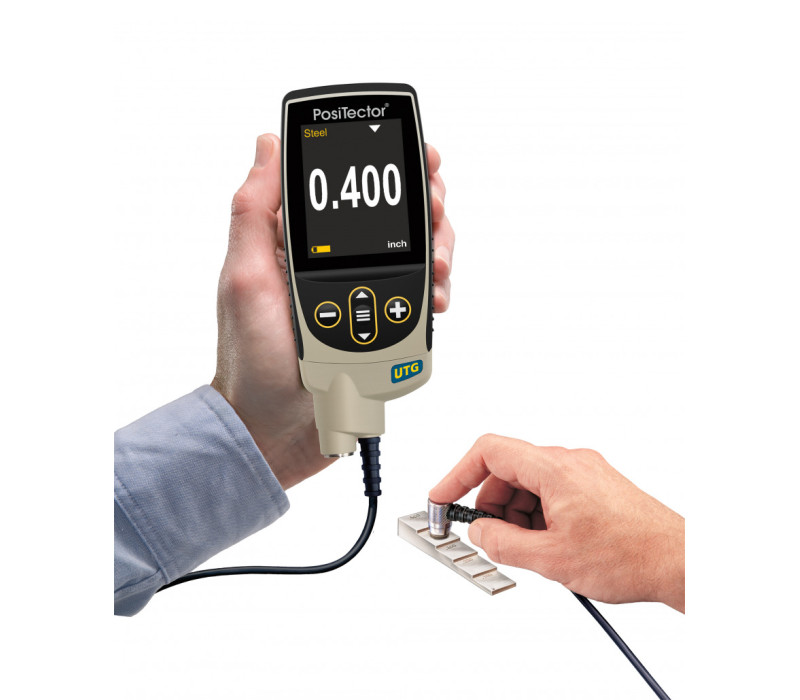

De PosiTector UTG meet de wanddikte in onder andere staal en plastic door middel van ultrasonische technologie. Dit is ideaal voor het meten van de effecten van corrosie of erosie op tanks, pijpleidingen of andere bouwwerken waarbij slechts één zijde toegankelijk is. Meervoudige echo (UTG-ME) Thru-Paint modellen meten de metaal dikte van een geverfd voorwerp zonder dat daarbij de verflaag wordt aangetast.
Beschikbaar met corrosie meetsonde of meervoudige echo meetsonde.
Eenvoudig
- Groot, duidelijk leesbaar LCD scherm dat grafieken weergeeft en tevens is voorzien van meertalige ondersteuning.
- Verbeterde eenhandige menu navigatie
- Voorgeprogammeerde snelheden - selecteer simpelweg uit een lijst met veel voorkomende materialen of voer eenvoudig uw eigen materiaal in.
- Smart Couple™ - elimineert onbedoelde ontkoppeling- ideaal voor het analyseren van grote oppervlaktes met meerdere doorgangen
- Knipperend display - ideaal voor een rumoerige achtergrond
- RESET-functie herstelt direct de fabrieksinstellingen
Duurzaam
- Oplosmiddel-, zuur-, olie-, water- en stofbestendig - weerbestendig
- Slagvaste lens
- Slijtvaste meetsonde punt

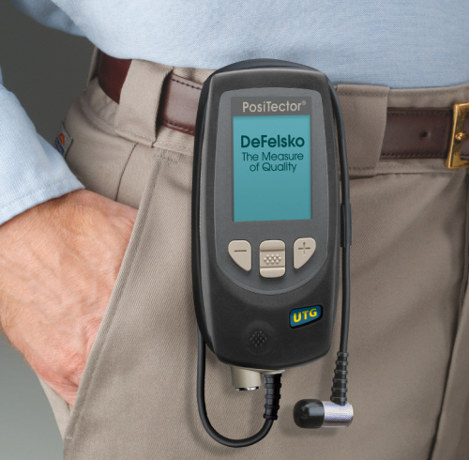

- Schokabsorberende, beschermende rubberen holster met riemclip
- Twee (2) jaar garantie op behuizing en sensoren
Nauwkeurig
- Precisie ultrasonische transductor zorgt voor snelle, nauwkeurige metingen.
- Inclusief NIST-traceerbaar kalibratiecertificaat.
- Voldoet aan nationale en internationale normen zoals ASTM E797
- Ingebouwde temperatuur compensatie verzekert meetnauwkeurigheid
Veelzijdig
- De behuizing accepteert alle PosiTector UTG (wanddikte), SPG (oppervlakteprofiel), DPM (omgeving) en 6000 (laagdikte) meetsondes.
- Hi Contrast display met achtergrondverlichting voor verlichte of donkere omgevingen
- Enkel of tweepunts aanpassing
- Inch/mm verwisselbaar
- Display talen: Engels, Frans, Duits, Spaans, Japans, Chinees, Koreaans, Nederlands, Portugees, Italiaans, Noors, Russisch, Tsjechisch, Pools en Turks.
- Beweegbaar display maakt het mogelijk om de meting altijd goed te kunnen aflezen
- Gebruikt alkaline of oplaadbare batterijen (ingebouwde oplader)
Krachtig
- Min Scan - meetsnelheid van tot 20 metingen per seconde met minimum en maximum indicatie op het display voor inspectie van grote oppervlaktes
- Statistieken - continue weergave/update van gemiddelde, standaardafwijking, min/ max dikte en het aantal dikte metingen
- HiLo alarm HiLo alarm waarschuwt hoorbaar en zichtbaar wanneer metingen hoger zijn dan door de gebruiker opgegeven limieten.
- Elke opgeslagen meting is datum- en tijd-gefrankeerd.
- Software updates via het internet houden uw meter actueel
- Meervoudige meting download/ overdracht opties:
- USB-poort voor snelle, simpele connectie met een PC en voor constante energie-voorziening. USB kabel wordt meegeleverd.
- USB massa opslag - opgeslagen metingen en grafieken kunnen worden geopend met behulp van universele PC / Mac web browsers of file explorer. Geen software vereist
- PosiTector.net - een gratis web-gebaseerde applicatie die een veilige opslag van uw diktemetingen garandeerd.
- PosiSoft Software Compatible - Ga door met het gebruiken van de oude bekende software die u reeds jarenlang gebruikt. Beschikbaar als gratis download.
- Schermafdrukken - maak en sla een afbeelding op op het USB-flash-geheugen voor bewaring van gegevens en beoordeling.
Stap 1: Selecteer een body
(Standaard of Geavanceerde functies)

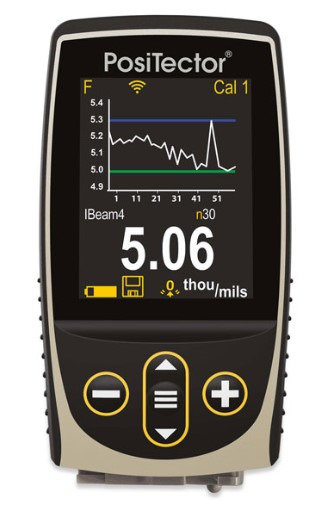

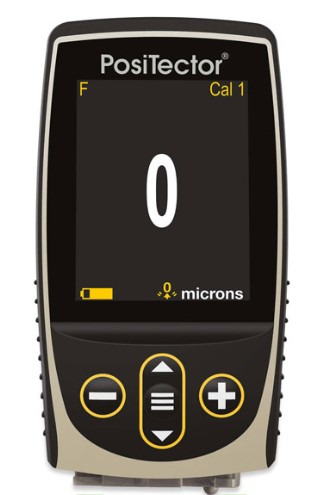

| Standaard (1) | Geavanceerd (3) |
|---|---|
 |
 |
| Functie | Standaard (1) | Geavanceerd (3) |
|---|---|---|
| Hoogcontrast LCD-display | Monochroom | Kleur |
| Opslagcapaciteit voor metingen | 250 in één groep | 100.000 in maximaal 1000 groepen |
| Statistieken - Bereken direct gemiddelde, standaarddeviatie, min/max dikte en aantal metingen tijdens het meten | ||
| Hoog-laag limieten: auditieve en visuele waarschuwingen bij overschrijden ingestelde limieten | ||
| Min Scan - metingsnelheid tot 20 metingen per seconde met min/max op scherm voor snelle inspectie over groot oppervlak | ||
| A-scan - instelbare versterking met schermopname voor analyse en documentatie | - | |
| B-scan - weergave van dwarsdoorsnede van testmateriaal | - | |
| Batchannotatie - Maak betekenisvolle batchnamen en voer notities in met bekende QWERTY-toetsenbord | - | |
| Bluetooth draadloze technologie voor gegevensoverdracht naar pc of optionele draagbare printer | - | |
| On-screen hulp, real-time grafieken, afbeeldingsprompts en batchnotities | - |

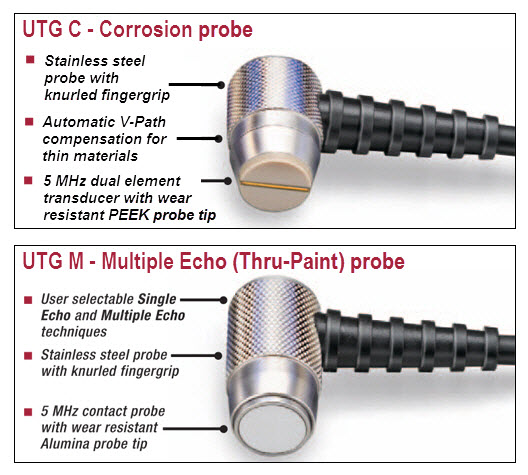

Stap 2: Selecteer probe-stijl

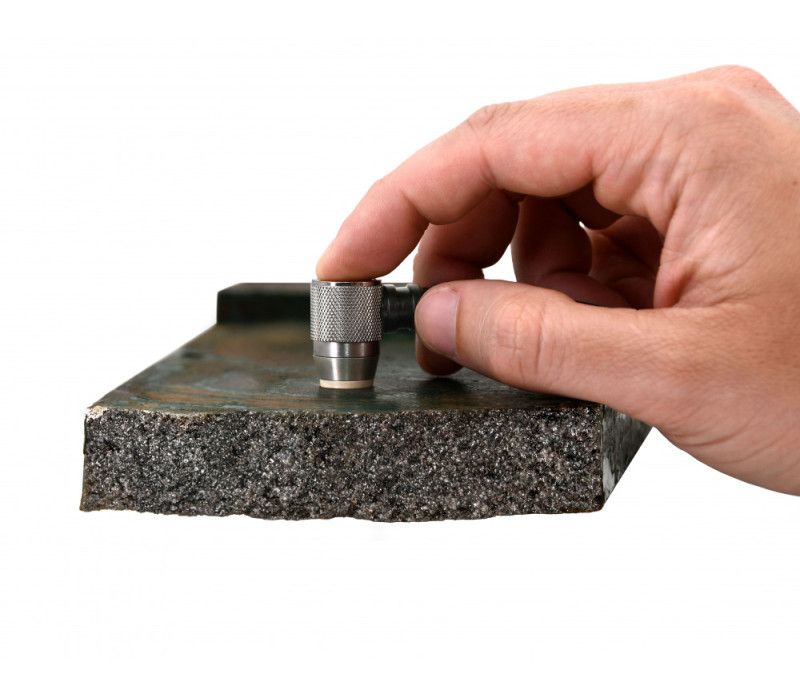

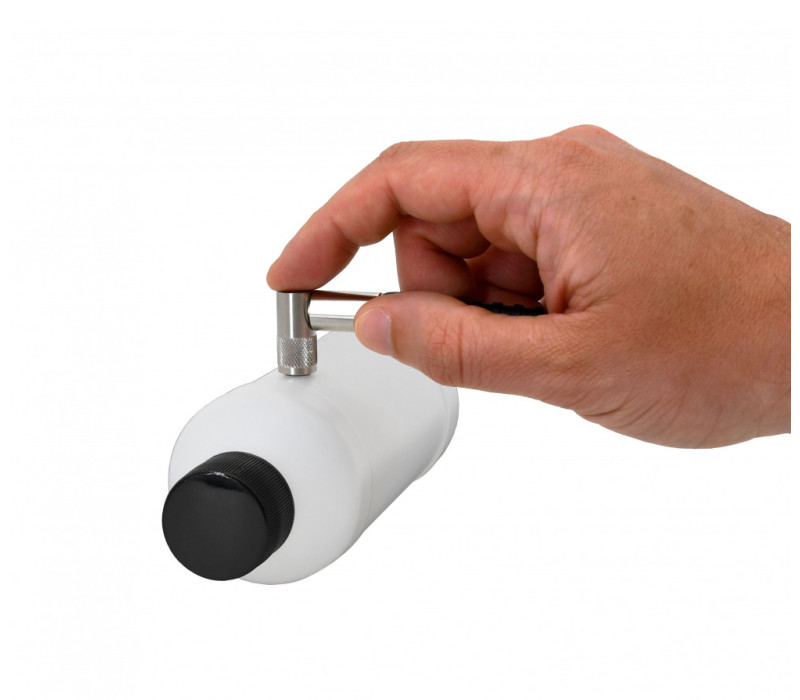

Corrosie probe

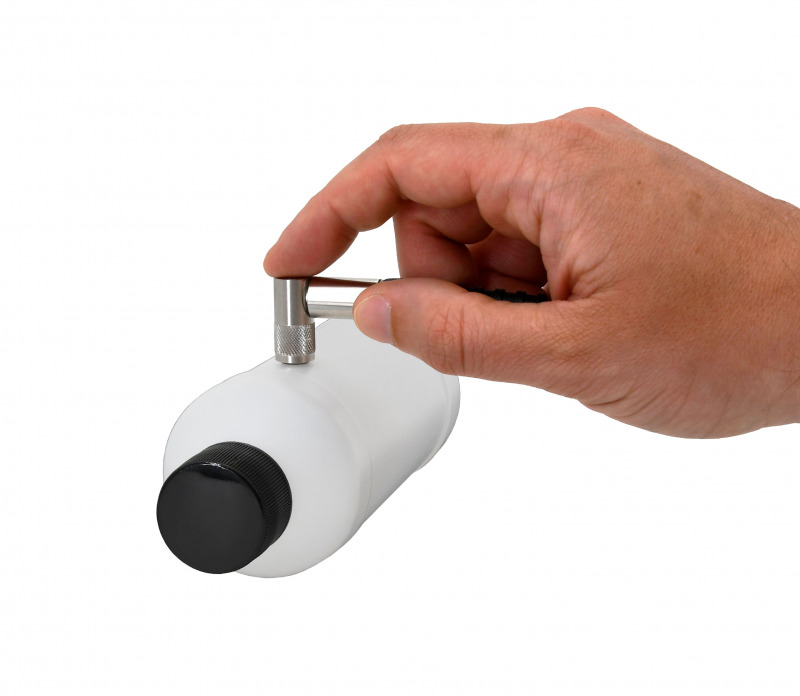

Meet de wanddikte van materialen zoals staal, plastic en meer. Ideaal voor het meten van corrosie- of slijtage-effecten op tanks, leidingen of structuren met beperkte toegang tot één zijde
- 5 MHz dual-element transducer met slijtvaste PEEK-spitse
- Automatische V-Pad-compensatie voor dun materialen
Multi-echo probe

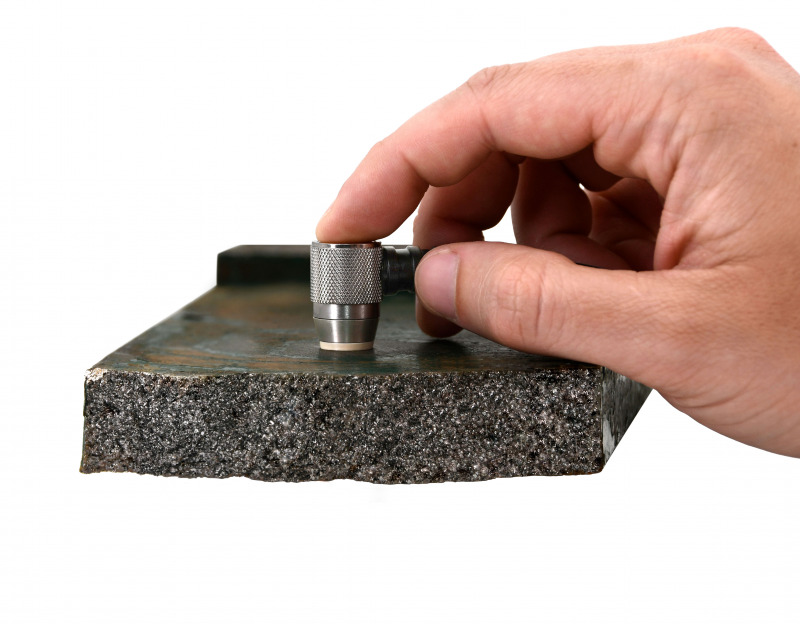

Beschikt over Thru-Paint-functionaliteit voor snelle en nauwkeurige meting van de metalen dikte van geverfde structuren zonder coating te verwijderen. De meest nauwkeurige methode voor resterende wanddikte omdat de coating automatisch wordt genegeerd, wat inspectietijd en -kosten verlaagt. Ook ideaal voor metingen op gestraalde materialen of toepassingen met slijtvaste oppervlakken.
- 5MHz contactsonde met slijtvaste aluminiumoxide spitse
- Multi-echo-techniek met gemiddelde van 3+ echo's voor nauwkeurige betrouwbare metingen >Meest nauwkeurige methode voor resterende wanddikte van geverfde structuren doordat coating automatisch wordt genegeerd
- Eenvoudig wisselen tussen:
- Multi-echo modus om coatingdikte te negeren
- Single-echo modus voor detectie van putjes en fouten, en vergroting meetbereik

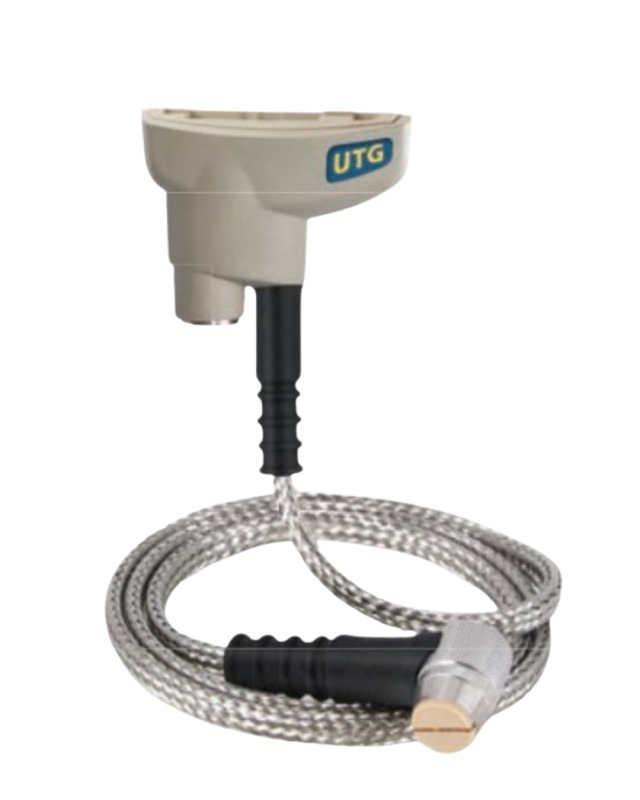

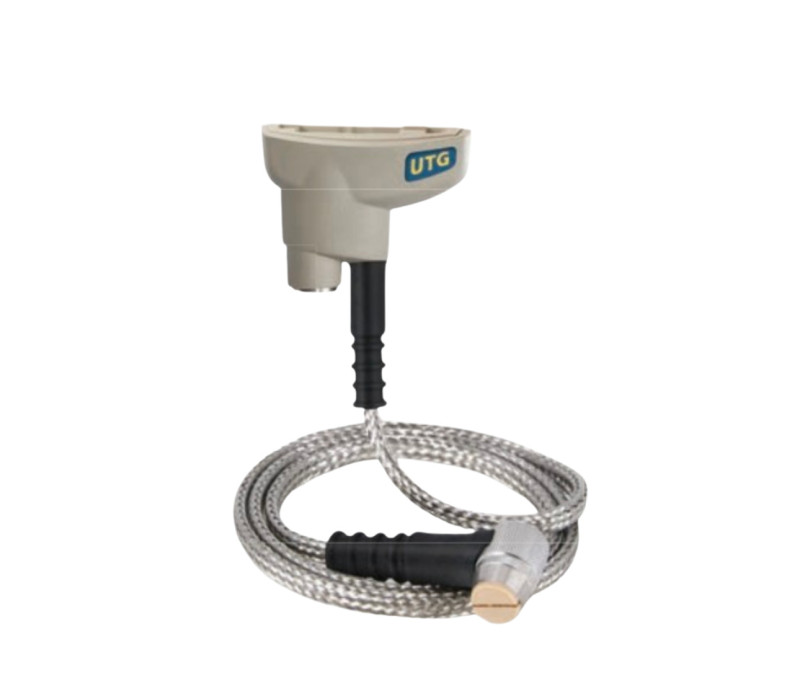

Xtreme Corrosie probe
De Xtreme Corrosie probe (CX) is de robuuste versie van de standaard Corrosie probe (C), ontworpen voor inspecteurs in zware, slijtagegevoelige of intensief gebruikte omgevingen. Biedt dezelfde ultrasone prestaties maar met gevlochten roestvrijstalen kabel en zware kabelbeschermingen voor verbeterde weerstand tegen slijtage, trekken, buigen en veeleisende omstandigheden.
In tegenstelling tot de Multi-echo probe (M) meet de UTG CX niet door verf; het voordeel is niet een andere meetmodus, maar een duurzamere, veldrijke constructie.
| Corrosie (UTG-C) | Meervoudige Echo (UTG-ME) | Xtreme Corrosie (UTG-CX) | |
|---|---|---|---|
| Meetsonde Type | Dual 5 MHz element | 5 MHz contact | 5 MHz dual element |
| Thru-Paint Mogelijkheid (Meervoudige Echo) |
Nee | Ja | Nee |
| Meetbereik* (Enkele echo) |
0.040" to 5.000" 1.00 to 125.00 mm |
0.100" to 5.000" 2.50 to 125.00 mm |
0.040" to 5.000" 1.00 to 125.00 mm |
| Meetbereik* (meervoudige echo) |
N/A | 0.100" to 2.500" 2.50 to 60.00 mm |
N/A |
| Resolutie | 0.001" / 0.01 mm | 0.001" / 0.01 mm | 0.001" / 0.01 mm |
| Nauwkeurigheid | ±0.001" / ±0.03 mm | ±0.001" / ±0.03 mm | ±0.001" / ±0.03 mm |
| Oppervlakte Temperatuur | -40° to +150° C (-40° to +300° F) | -40° tot +150° C (-40° to +300° F) | -40° tot +150° C (-40° to +300° F) |
*Meetbereik is voor koolstofstaal en is afhankelijk van oppervlaktegesteldheid, temperatuur en materiaal.
Alleen Kleur Model (3).

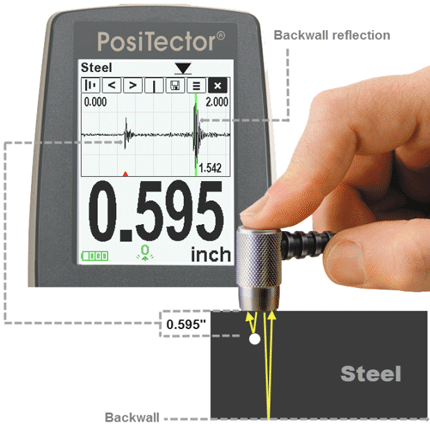

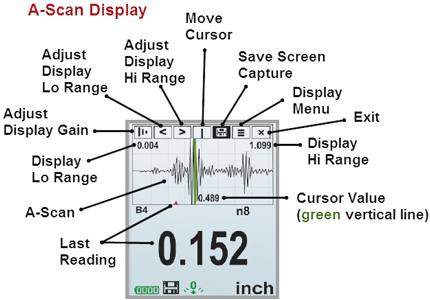

Een display waarop de ontvangen pulsamplitude wordt weergegeven langs de y-as en de verplaatsingsafstand van het ultrasone signaal wordt weergegeven langs de x-as.

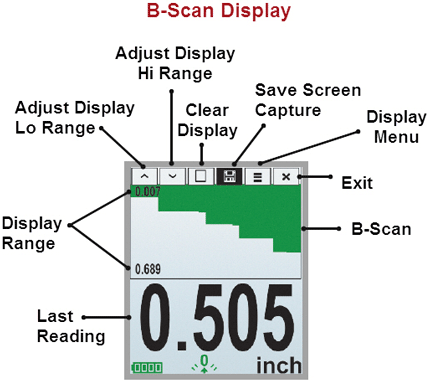

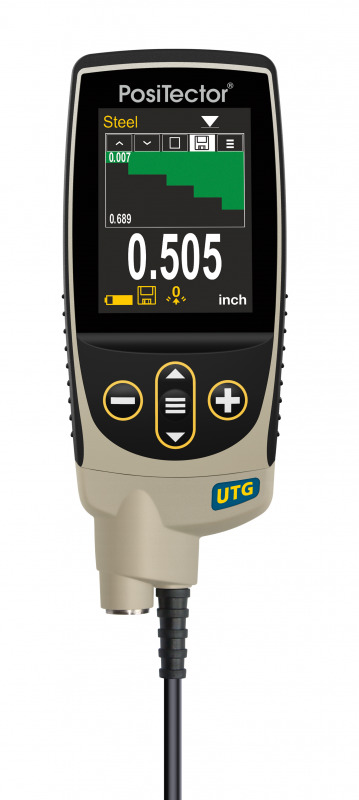

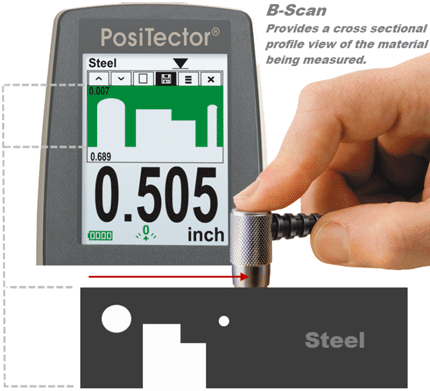

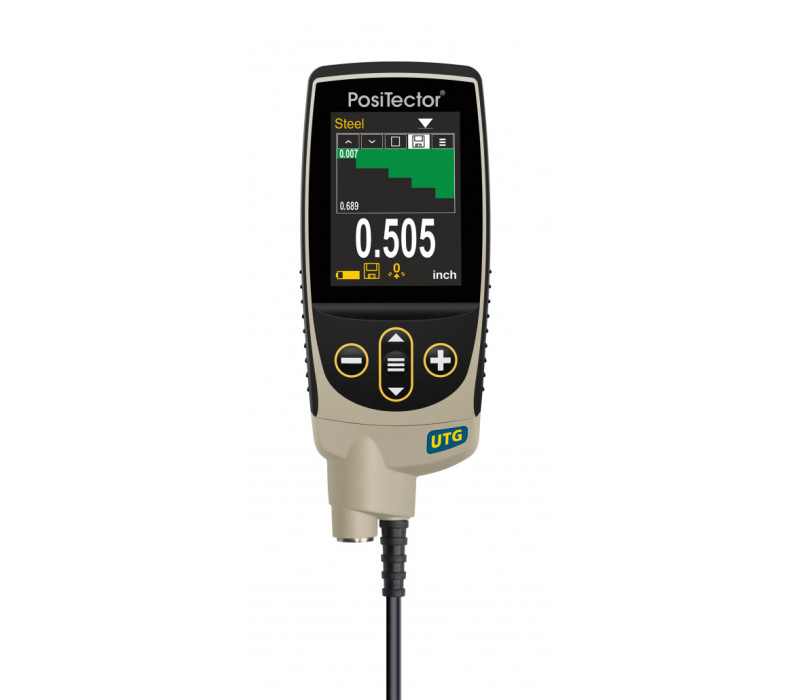

Alleen Kleur Model (3). Een display waarop een dwarsdoorsnedeprofiel van het testmateriaal wordt weergegeven.
| Materiaal (Menu Optie) | Longitudinale Snelheid | Min Bereik* | Max Bereik* | |||
|---|---|---|---|---|---|---|
| in/us | m/s | in | mm | in | mm | |
| GIETIJZER (IJzer) | 0.179 | 4547 | 0.040 | 1.02 | 5.000 | 127.00 |
| SS 303 (SS303) | 0.223 | 5664 | 0.040 | 1.02 | 5.000 | 127.00 |
| STAAL 1018 (Staal) | 0.233 | 5918 | 0.040 | 1.02 | 5.000 | 127.00 |
| Al 2024 (Aluminium) | 0.251 | 6375 | 0.050 | 1.27 | 5.000 | 127.00 |
| PLEXIGLAS (Plexi) | 0.106 | 2692 | 0.040 | 1.02 | 2.000 | 50.80 |
| PVC (PVC) | 0.094 | 2388 | 0.035 | 0.89 | 2.000 | 50.80 |
| POLYSTYREEN (Poly) | 0.081 | 2057 | 0.035 | 0.89 | 2.000 | 50.80 |
| * Bereik kan veranderen afhankelijk van oppervlakteruwheid, temperatuur en materiaal eigenschappen. | ||||||

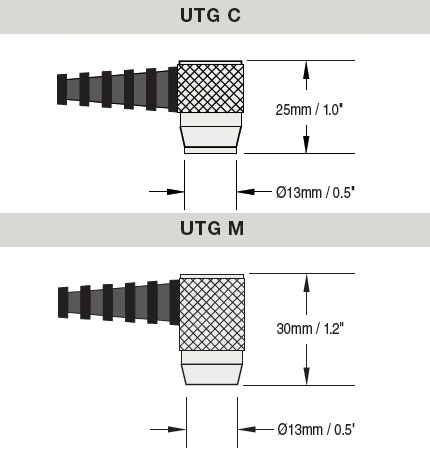

Afmetingen

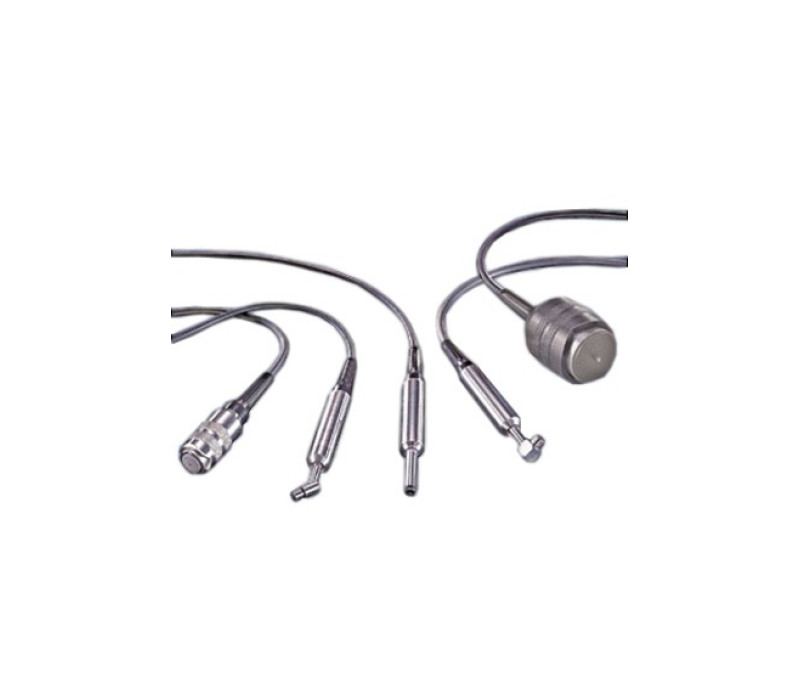

6000-PROBES Meetsondes Voor Gebruik Met 6000 Series
- Alle sondes worden geleverd met een NIST-traceerbaar calibratiecertificaat.
- Compatibiliteit van PosiTector-behuizingen met alle PosiTector-sondes.
- Eenvoudige en efficiënte omzetting tussen meetmethoden en substraten dankzij verwisselbare sondes.
Meer details

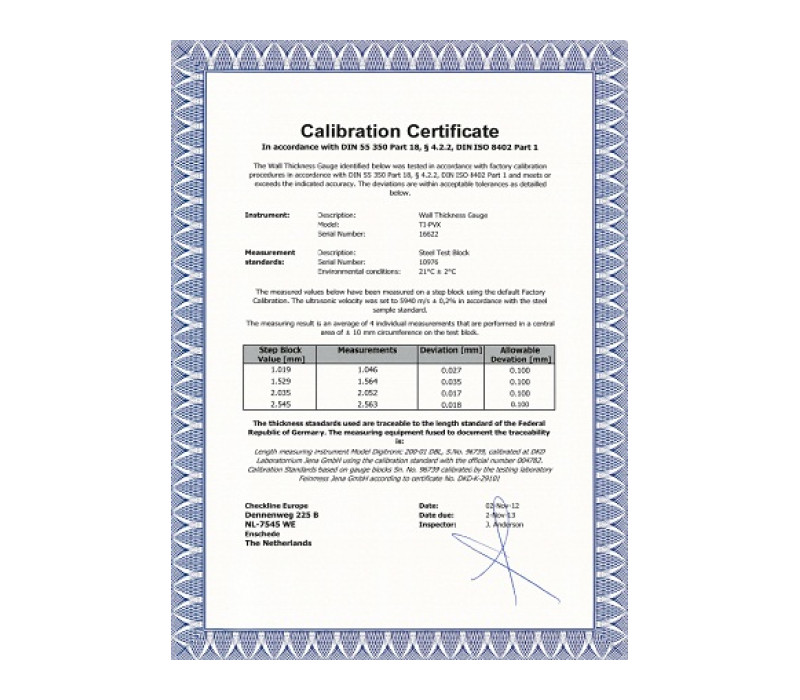

Cic-Wall Wanddiktemeter Kalibratie
