Series R07 Serie R07 Krachtsensoren

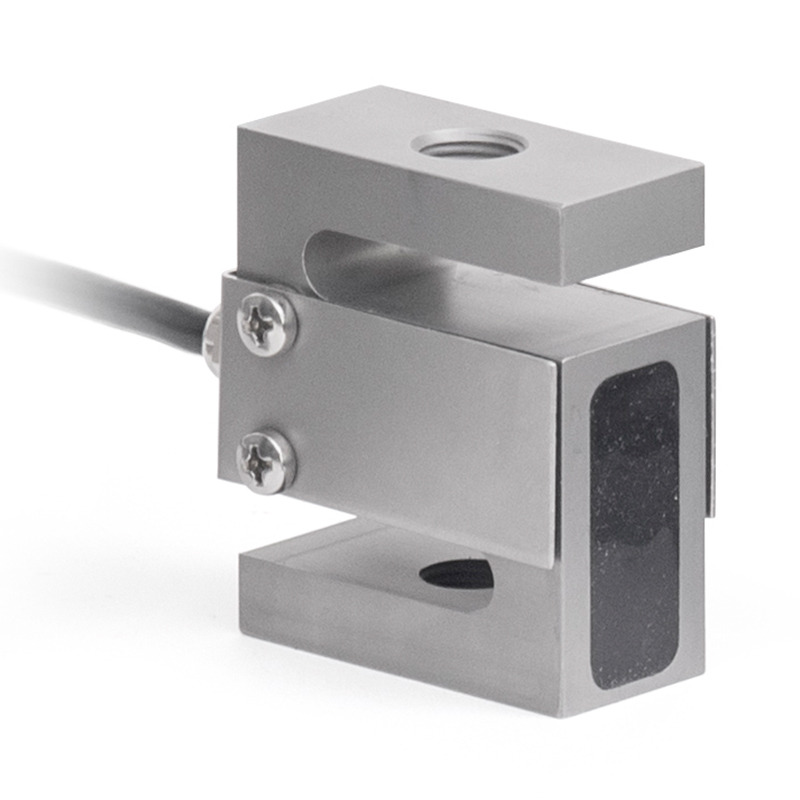

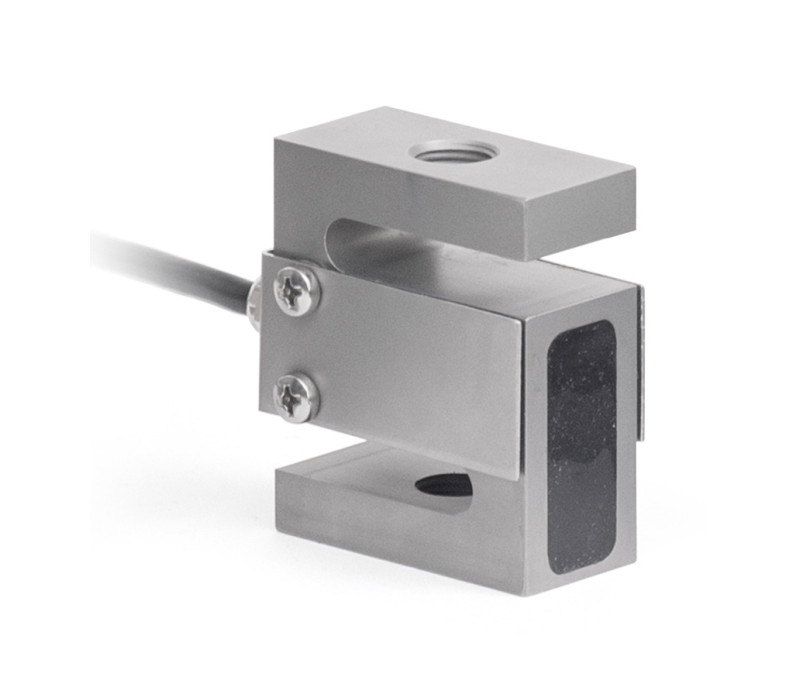

Series R07 kracht S-sensor met schroefdraad gaten boven en onder

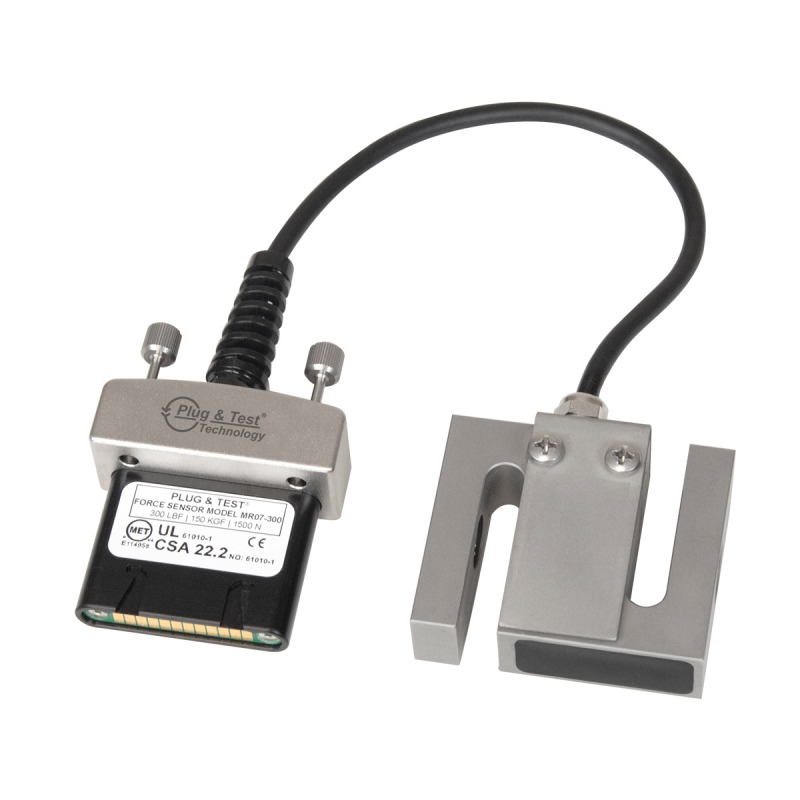

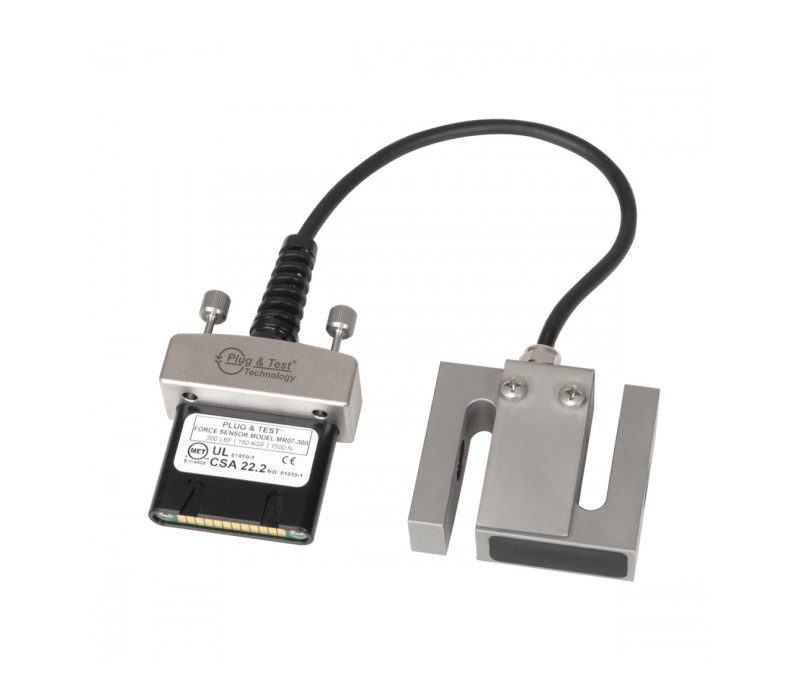

Series R07 Krachtsensoren met Plug & Play connector zijn compatibel met de F755, F755S, F1505 en F1505S trekbanken

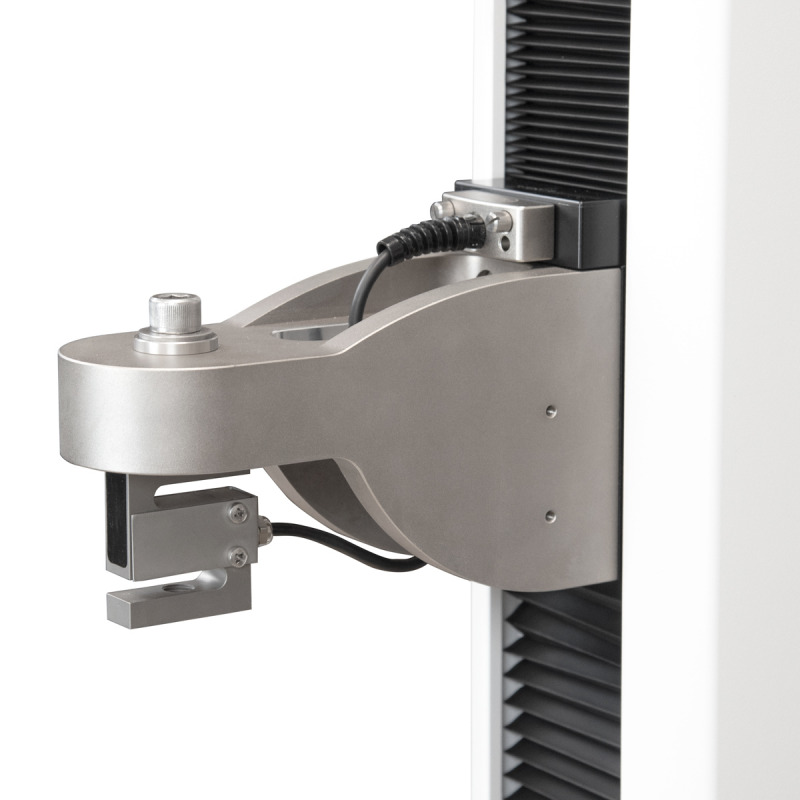

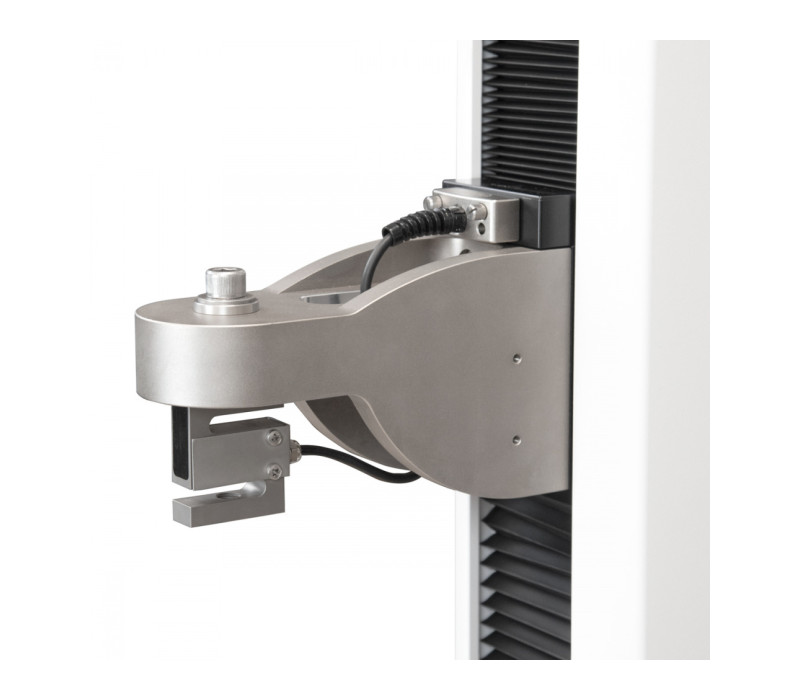

Een R07 Krachtsensor gemonteerd op een F1505-IMT trekbank

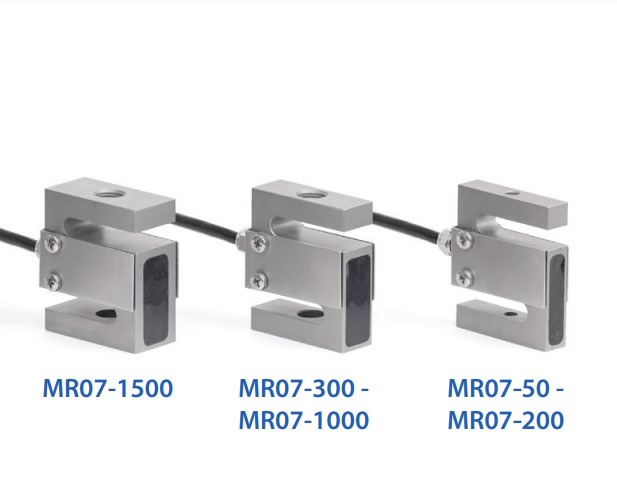

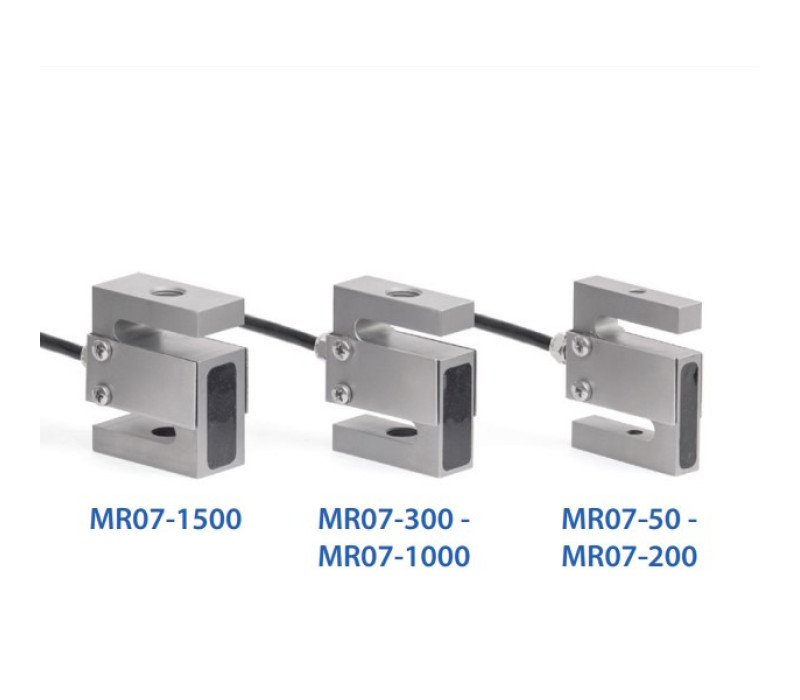

De 3 fysieke formaten van de R07 krachtsensor

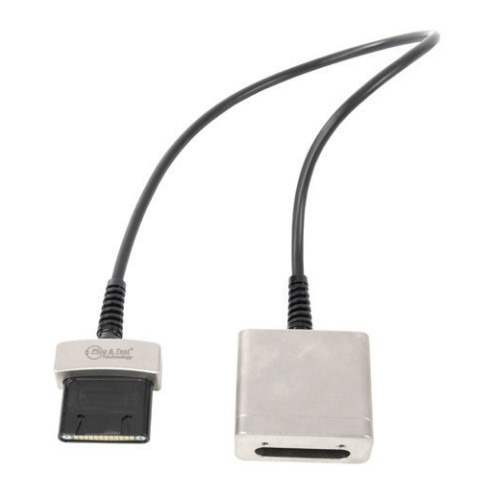

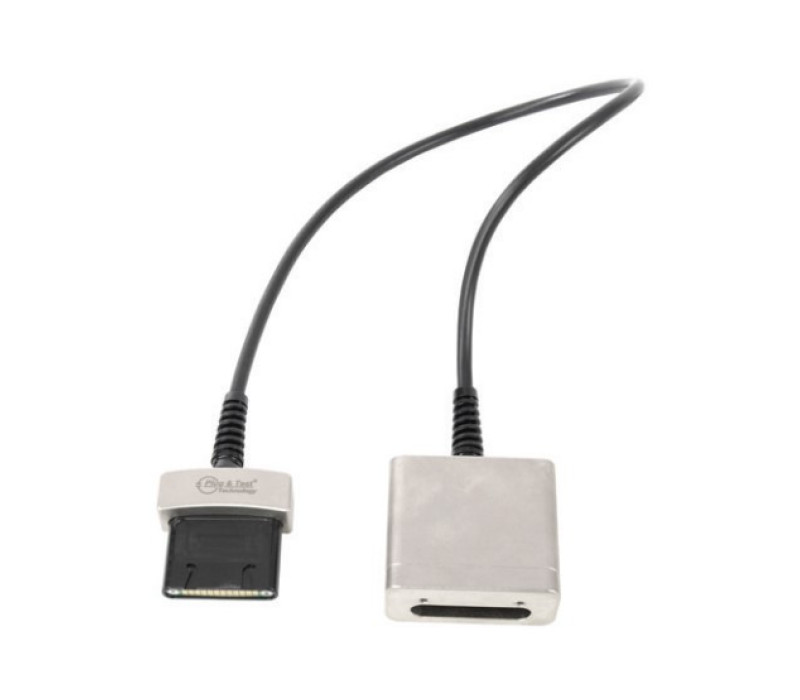

Het AC1084 verlengsnoer verbindt een R07 sensor met een 3i, 5i of 7i indicator

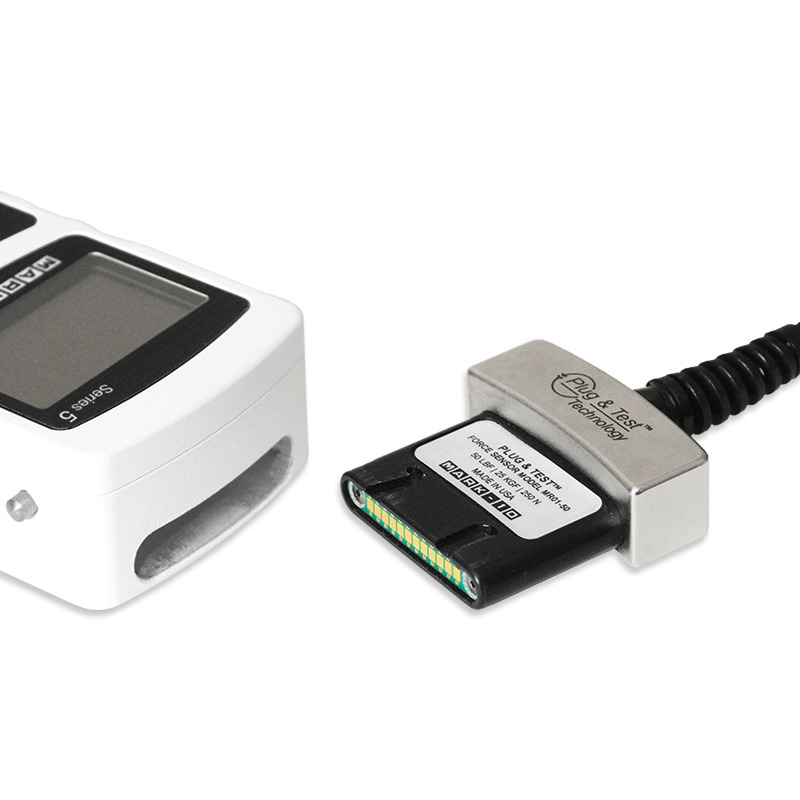

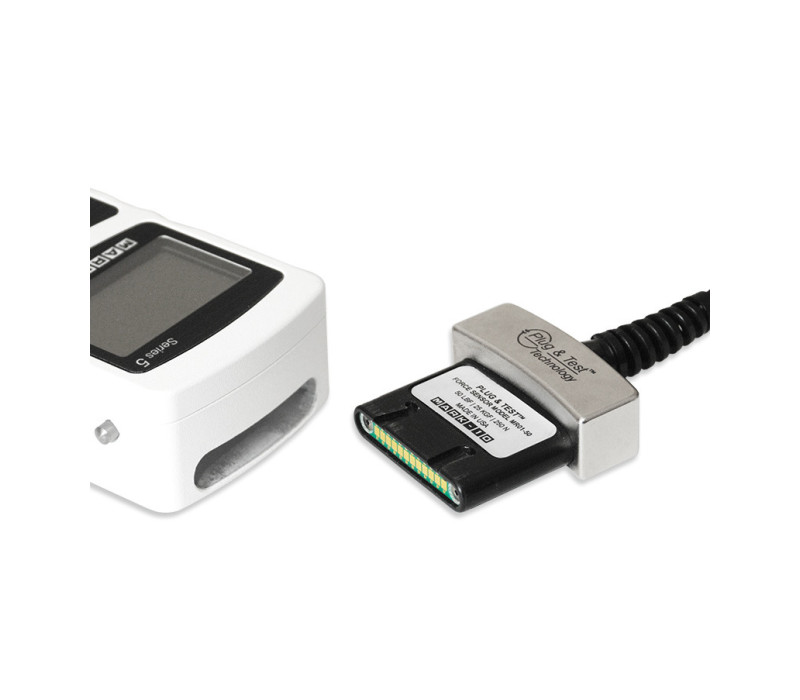

Dankzij de unieke Plug & Test®-technologie kunnen verwisselbare sensoren worden gebruikt met Mark-10-indicatoren. Alle kalibratie- en configuratiegegevens worden opgeslagen in de slimme connector.

Serie R07 Krachtsensoren

Name: Serie R07 Krachtsensoren
SKU: 127404

De serie R07 krachtsensoren zijn ontworpen om te werken met het uitgebreide assortiment van de series F kracht-testbanken, modellen F755, F755S, F1505 en F1505S. Ze zijn uitgerust om trek- en drukkrachten te meten en hebben een belastingbereik van 250 N tot 7,5 kN.

De R07-serie maakt gebruik van de unieke Plug & Test®-technologie en is daarom ook compatibel met de 3I, 5I en 7I digitale indicatoren door gebruik te maken van een optionele adapter AC1084.

Deze sensoren zijn niet compatibel met de testbanken van het lage bereik, modellen F105, F305, F505 en F505H.

De R07 kracht-sensoren worden compleet geleverd met een kalibratiecertificaat met datapunten.

€ 735,00

Nu bestellen

Compatibel met de F755, F755S, F1505 en F1505S trekbanken
Meet trek- en compressiekracht
Behoort tot de Plug & Test® reeks van verwisselbare sensoren en indicatoren (adapter vereist)
Inclusief NIST-kalibratiecertificaat met datapunten
Garantie: 3 jaar

Capaciteit x Resolutie

Model	lbF	ozF	gF	kgF	N	kN
MR07-50	50 x 0,02	800 x 0,05	25000 x 10	25 x 0,01	250 x 0,1	-
MR07-100	100 x 0,05	1600 x 1	50000 x 20	50 x 0,02	500 x 0,2	-
MR07-200	200 x 0,1	3200 x 2	-	100 x 0,05	1000 x 0,5	1 x 0,0005
MR07-300	300 x 0,2	4800 x 5	-	150 x 0,1	1500 x 1	1,5 x 0,001
MR07-500	500 x 0,2	8000 x 5	-	250 x 0,1	2500 x 1	2,5 x 0,001
MR07-750	750 x 0,5	12000 x 10	-	375 x 0,2	3750 x 2	3,75 x 0,002
MR07-1000	1000 x 0,5	16000 x 10	-	500 x 0,2	5000 x 2	5 x 0,002
MR07-1500	1500 x 1	24000 x 20	-	750 x 0,5	7500 x 5	7,5 x 0,005

D2 no header

Model	A	B	C	D	E	F
MR07-50	2,40 [61,0]	2,00 [50,8]	0,46 [11,7]	0,90 [22,9]	1/4-28 UNF	10,00 [254,0]
MR07-100	2,40 [61,0]	2,00 [50,8]	0,46 [11,7]	0,90 [22,9]	1/4-28 UNF	10,00 [254,0]
MR07-200	2,40 [61,0]	2,00 [50,8]	0,46 [11,7]	0,90 [22,9]	1/4-28 UNF	10,00 [254,0]
MR07-300	2,40 [61,0]	2,00 [50,8]	0,71 [18,0]	1,10 [27,9]	1/2-20 UNF	10,00 [254,0]
MR07-500	2,40 [61,0]	2,00 [50,8]	0,71 [18,0]	1,10 [27,9]	1/2-20 UNF	10,00 [254,0]
MR07-750	2,40 [61,0]	2,00 [50,8]	0,71 [18,0]	1,10 [27,9]	1/2-20 UNF	10,00 [254,0]
MR07-1000	2,40 [61,0]	2,00 [50,8]	0,71 [18,0]	1,10 [27,9]	1/2-20 UNF	10,00 [254,0]
MR07-1500	2,40 [61,0]	2,00 [50,8]	0,96 [24,4]	1,40 [35,6]	1/2-20 UNF	10,00 [254,0]

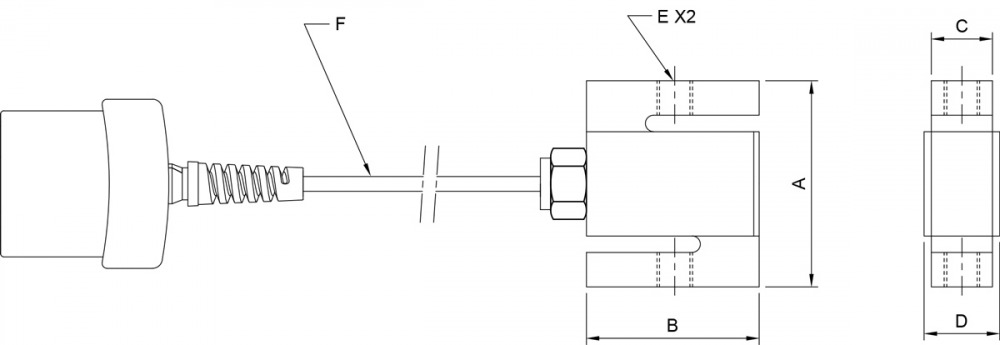

Afmetingen van de Series R07 krachtsensoren, alle formaten worden vermeld in Inch met metrische maten in [mm] er achter.

Nauwkeurigheid	± 0.15% van volledige schaal + indicator of trekbank
Veilige overbelasting	150% van volledige schaal
Gewicht	MR07-50 – MR07-200: 0.5 kg MR07-300 – MR07-1000: 0.9 kg MR07-1500: 1.4 kg
Verzendgewicht	MR07-50 – MR07-300: 0.9 kg MR07-500 – MR07-1000: 1.4 kg MR07-1500: 1.8 kg
