Single element delay line potloodtransducers
Hoge Nauwkeurigheid en Toegankelijkheid voor Gespecialiseerde Toepassingen

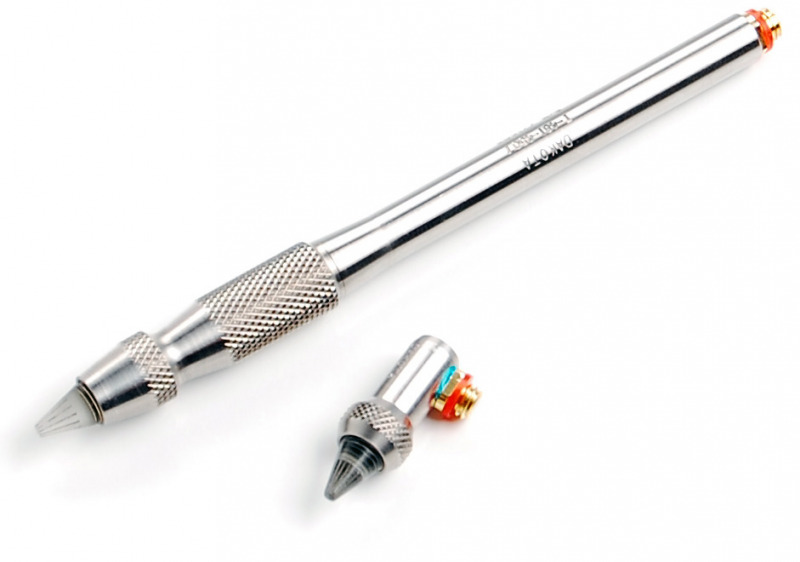

De enkel-element delay-line potlood transducers van Checkline zijn essentiële hulpmiddelen voor nauwkeurige diktemeting van materialen zoals aluminium, titanium, staal en dunne kunststoffen. Geoptimaliseerd voor gebruik met de TI-PVX Ultrasone Diktemeter, zijn deze sondes ideaal voor testen op moeilijk bereikbare plaatsen en voor kleinschalige toepassingen die nauwkeurigheid vereisen.
Belangrijkste kenmerken:
- Precieze Focuspunt: Concentreert de ultrasone bundel in een 1/16" of 1/8" punt, waardoor zeer nauwkeurige metingen op containers, pijpen met kleine diameter en turbinebladen mogelijk zijn.
- Robuuste Constructie: Elk model is uitgerust met een 1/4" kristal en een microdot connector, wat zorgt voor een veilige connectiviteit en betrouwbare bevestiging.
- Ergonomisch Ontwerp: Verkrijgbaar in configuraties zoals bovenaansluiting of rechte hoek voor eenvoudig gebruik in verschillende industriële toepassingen.
Belangrijkste voordelen:
- Toepassingsflexibiliteit: Aangeboden in meerdere varianten, waaronder T-481-5507 (10 MHz), T-681-4507 (10 MHz, 90° rechte hoek) en T-581-5507 (15 MHz), om te voldoen aan specifieke testvereisten.
- Hoge Resolutie Metingen: Levert de precisie die nodig is voor kritische dikteevaluaties en defectdetectie op gevoelige materialen.
- Materiaal Aanpasbaarheid: Geleverd met acryl en grafiet vertragingstips om nauwkeurige metingen op een breed scala aan kunststoffen mogelijk te maken, met compensatie voor verschillende akoestische impedanties.
Belangrijke Opmerking: Meetbereiken in kunststoffen en andere materialen kunnen variëren afhankelijk van het geselecteerde model en type vertragingstip, wat zorgt voor zowel flexibiliteit als precisie in de toepassing.
Neem contact met ons op voor meer details of om een bestelling te plaatsen. Ons team staat klaar om u te helpen bij het kiezen van de juiste potlood transducer voor uw project, waardoor nauwkeurigheid en efficiëntie in ultrasoon testen gegarandeerd wordt.
| Probe Diameter | Frequentie | Mode | Delay Tip | Diameter Tip | Bereik* |
|---|---|---|---|---|---|
| 3/16" | 10 MHz | Echo-Echo | X-152-0000 | 1/16" | 0,15mm - 7,6mm ST |
| 3/16" | 10 MHz | Pulse-Echo | X-152-0000 | 1/16" | 0,25mm - 10mm ST |
| 3/16" | 10 MHz | Echo-Echo | X-152-0000 | 1/16" | 0,127mm - 7,6mm PL |
| 3/16" | 10 MHz | Pulse-Echo | X-152-0000 | 1/16" | 0,127mm - 7,6mm PL |
| 3/16" | 10 MHz | Echo-Echo | X-752-0000 | 1/8" | 0,15mm - 7,6mm ST |
| 3/16" | 10 MHz | Pulse-Echo | X-752-0000 | 1/8" | 0,25mm - 12,7mm ST |
| 3/16" | 10 MHz | Echo-Echo | X-752-0000 | 1/8" | 0,127mm - 10mm PL |
| 3/16" | 10 MHz | Pulse-Echo | X-752-0000 | 1/8" | 0,127mm - 10mm PL |
| 3/16" | 15 MHz | Echo-Echo | X-152-0000 | 1/16" | 0,15mm - 2,5mm PL |
| 3/16" | 15 MHz | Pulse-Echo | X-152-0000 | 1/16" | 0,2mm - 6,35mm ST |
| 3/16" | 15 MHz | Echo-Echo | X-152-0000 | 1/16" | 0,127mm - 3,8mm PL |
| 3/16" | 15 MHz | Pulse-Echo | X-152-0000 | 1/16" | 0,127mm - 6,35mm PL |
| 3/16" | 15 MHz | Echo-Echo | X-752-0000 | 1/8" | 0,15mm - 3,8mm ST |
| 3/16" | 15 MHz | Pulse-Echo | X-752-0000 | 1/8" | 0,15mm - 10mm ST |
| 3/16" | 15 MHz | Echo-Echo | X-752-0000 | 1/8" | 0,127mm - 2,5mm PL |
| 3/16" | 15 MHz | Pulse-Echo | X-752-0000 | 1/8" | 0,127mm - 3,8mm PL |
* De bereiken zijn vastgesteld met standaard 4340 stalen kalibratieblokken en gangbare kunststofmonsters. Het werkelijke meetbereik kan variëren afhankelijk van het materiaaltype, de akoestische eigenschappen en de toestand van het oppervlak. |
|||||
| Artikel nummer | Omschrijving | Standaard/Optie | Afbeelding |
|---|---|---|---|
| X-152-0000 | 1/16” Dia. x .450" L | Standaard |  |
| X-752-0000 | 1/8" Dia. x .450" L | Optie |  |
Afmetingen
De delay-lijn potloodprobe is ontworpen met een compacte vormfactor voor nauwkeurige ultrasone metingen in kleine ruimten. Het standaardmodel heeft een robuuste behuizing met verwisselbare delay-lijn tips in meerdere diameters, zodat hij geschikt is voor verschillende materialen en inspectie-eisen.

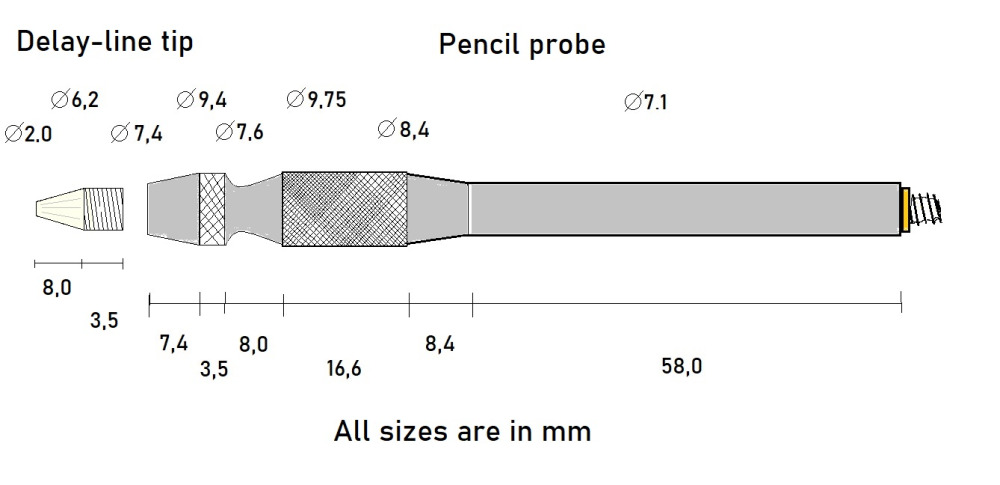

De totale sondelengte is 58,0 mm, met een voorste sectie diameter van 8,0 mm en een vertragingslijn tip lengte van 8,0 mm. Aanvullende gedetailleerde afmetingen, waaronder tip diameters van 2,0 mm tot 9,75 mm, zijn weergegeven in het bovenstaande diagram. Alle maten worden in millimeters weergegeven.
Er is ook een slanke versie met een smallere punt beschikbaar voor metingen in smalle kanalen en moeilijk toegankelijke plaatsen.
TI-PVX Ultrasone Wanddiktemeter
- Resolutie: Instelbarepasbare resolutie tot 0,001 mm
- Meet Modes: RF-sinus golfvorm, +/- gelijkgerichte golfvorm, grootcijferdisplay, B-Scan
- Hoge snelheid scan-functie: Tot 250 metingen per seconde
Meer details
Accessoires

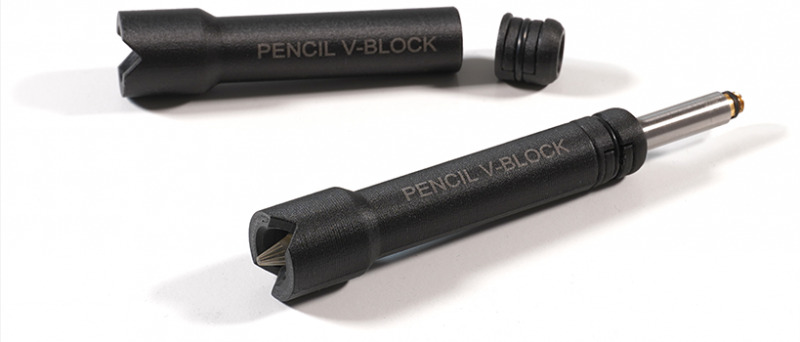

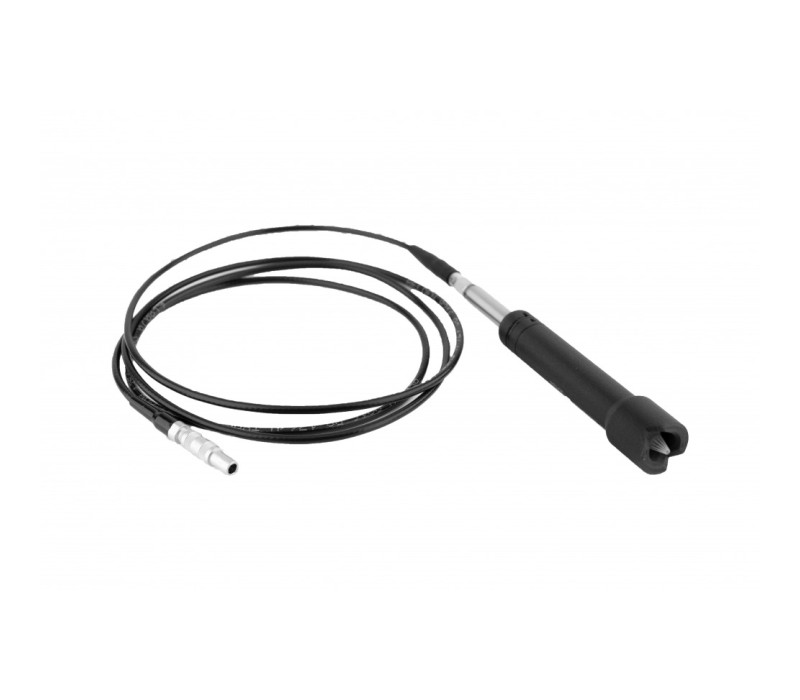

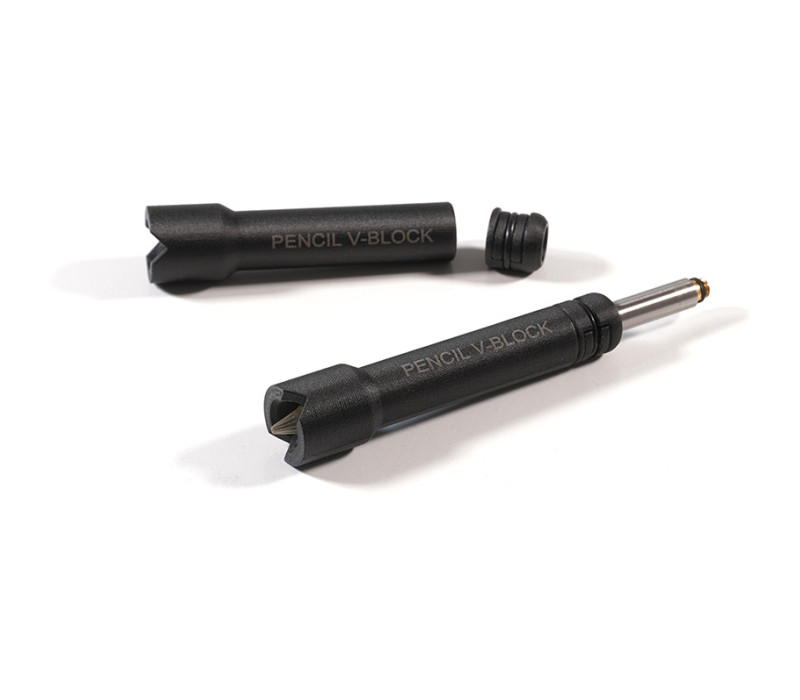

PVX-V-BLOCK Transducerhouder voor TI-PVX
- Voor betere controle en herhaalbaarheid op vlakke en gebogen oppervlakken
- Geschikt voor TI-PVX Pencil transducers
Meer details
CF-AN Ultrasone Koppelingsgel
- Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal
- Volumes van 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr
Meer details
Nu bestellen
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
