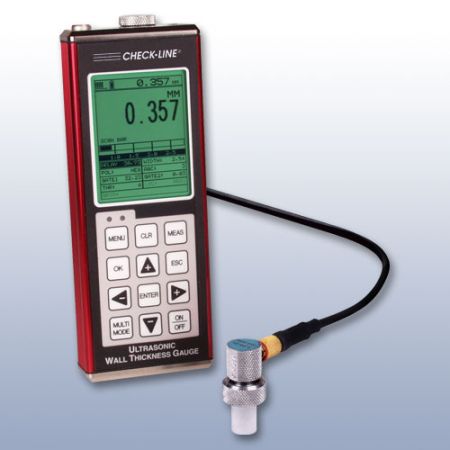

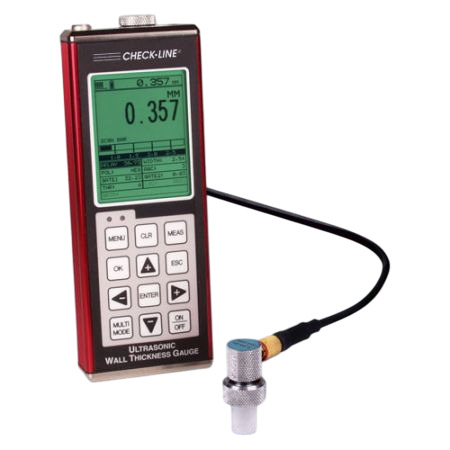

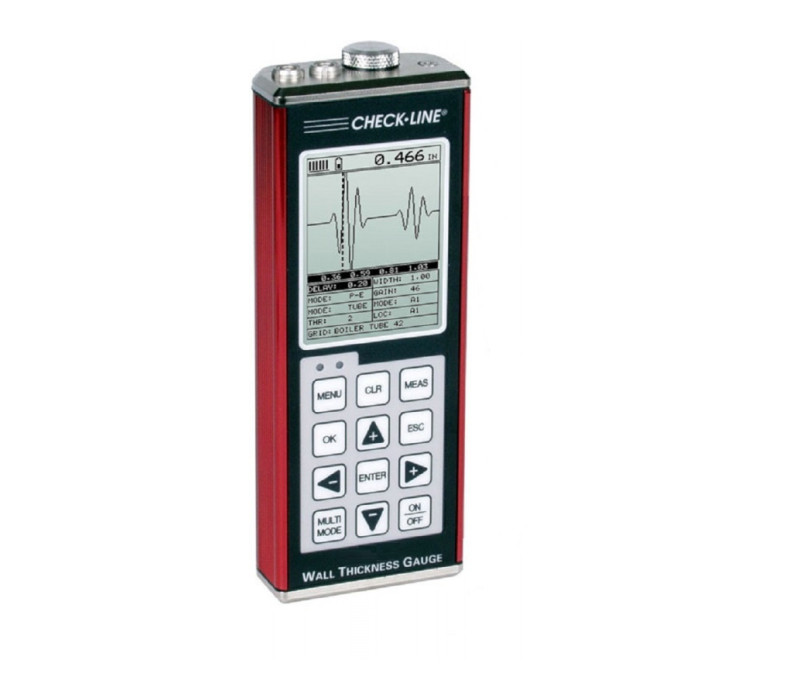

TI-PVX Ultrasone Wanddiktemeter
De TI-PVX en TI-PVX-Colour ultrasone diktemeters van Checkline combineren flexibiliteit en precisie voor zowel hoogwaardige als diep penetrerende toepassingen. Ontworpen om zich aan te passen aan een breed scala aan industriële omgevingen, leveren ze nauwkeurige resultaten bij zowel delicate als veeleisende meettaken. Verkrijgbaar met een Monochrome VGA display, levert de TI-PVX superieure prestaties en gebruiksgemak.
Belangrijkste kenmerken:

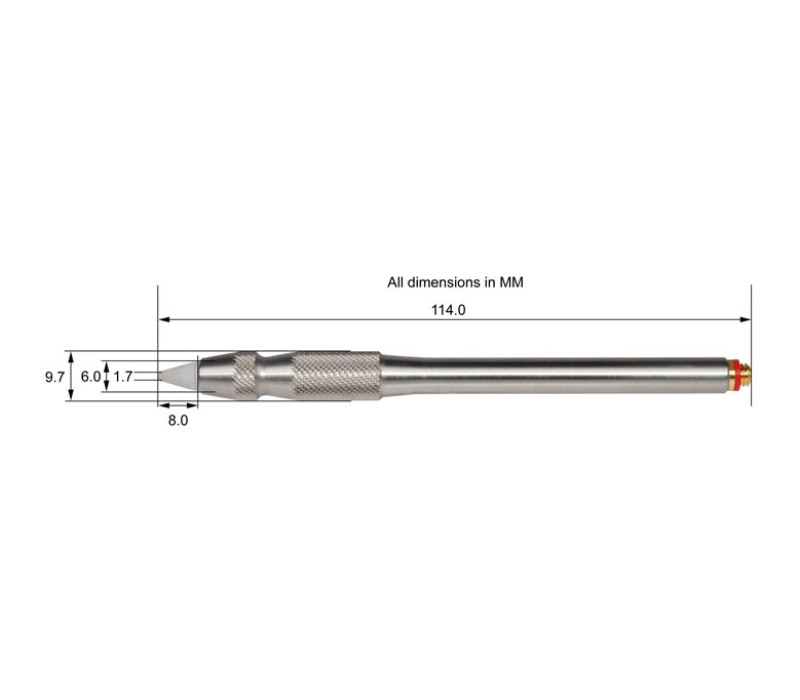

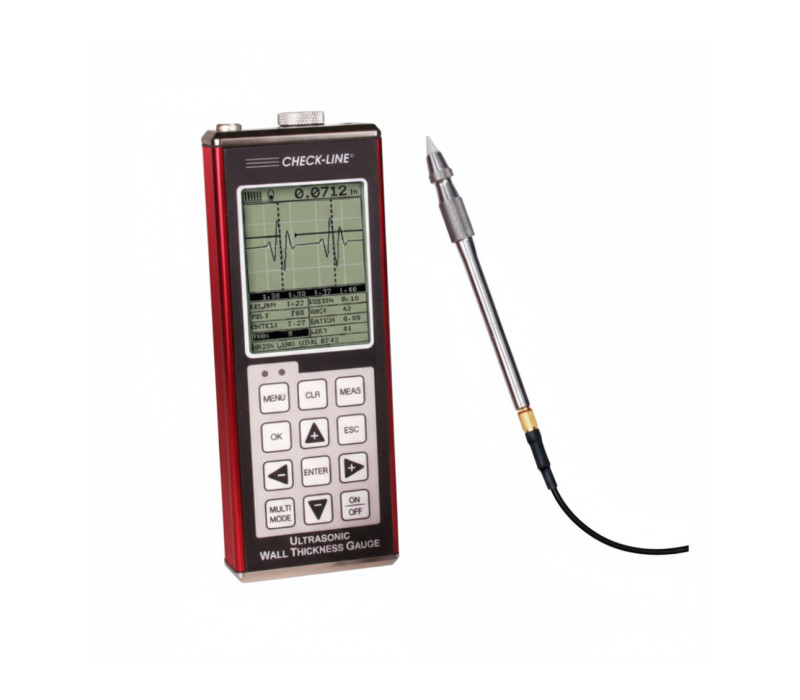

- Diversiteit aan transducers: Compatibel met meerdere enkel-element transducers, inclusief standaard- en podlood-types, ideaal voor dunne materialen en moeilijk bereikbare gebieden.

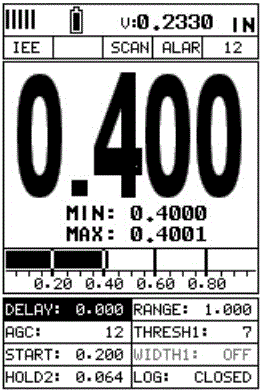

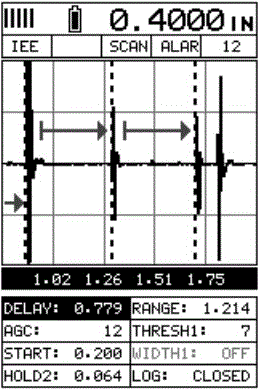

- Geavanceerde weergaveopties: Biedt meerdere sinusgolf weergaven, inclusief RF, +/- rectified en grote cijferweergave voor eenvoudigere gegevensinterpretatie.
- Hogesnelheid scannen: Voert tot 32 metingen per seconde uit voor efficiënte inspectie van grotere oppervlakken.

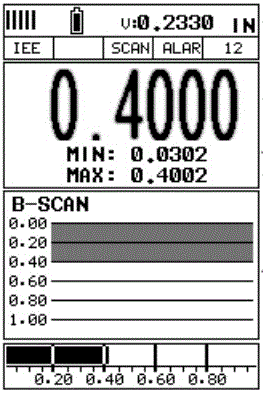

- Tijdgebaseerde B-Scan: Toont een dwarsdoorsneprofiel van de tegenoverliggende zijde voor gedetailleerde analyse.
- Kalibratieflexibiliteit: Eén-punts, twee-punts of materiaallijstselectie voor nauwkeurige instelling.
- Datalogging: Ingebouwde alfanumerieke datalogger met 16 fabrieks materiaalinstellingen en 48 door de gebruiker te definiëren instellingen voor maatwerktoepassingen.
- Auto-Zoekfunctie: Vindt automatisch detectiepunten en past weergave-instellingen aan om de sinus-golfvorm in beeld te brengen.
- Alarmfuncties: Visuele en hoorbare alarmen met hoge/lage limieten om tolerantiecontrole in specifieke toepassingen te waarborgen.
Belangrijkste voordelen:
- Eenvoudig in gebruik: Ergonomisch ontwerp en intuïtief menusysteem vereenvoudigen de bediening, zelfs voor minder ervaren gebruikers.
- Robuust en betrouwbaar: Gebouwd met duurzame constructie, CE-gecertificeerd en ondersteund door een beperkte garantie van 2 jaar.
- Flexibele toepassingsdekking: Aanpasbaar aan een breed scala aan materialen, diktes en inspectiescenario's.
- Verbeterde rapportage: Geïntegreerde datalogger en pc-software stroomlijnen gegevensoverdracht en documentatie.
De TI-PVX is de ideale keuze voor professionals die een veelzijdige ultrasone diktemeter nodig hebben die in staat is om diverse meetuitdagingen met precisie en efficiëntie aan te gaan.
Neem contact met ons op om de TI-PVX te configureren met de meest geschikte sonde en accessoires voor uw inspectiebehoeften.
Kenmerken
- Resolutie: Instelbarepasbare resolutie tot 0,001 mm

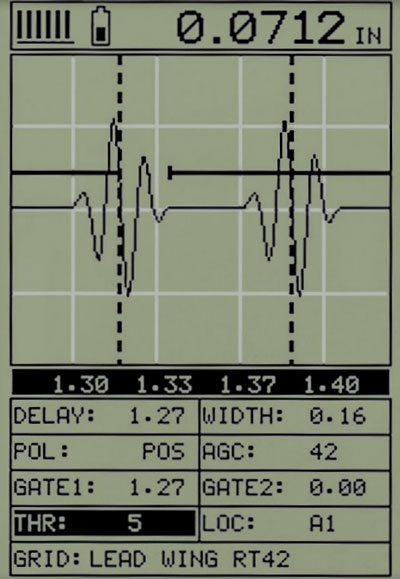

- Meet Modes: RF-sinus golfvorm, +/- gelijkgerichte golfvorm, grootcijferdisplay, B-Scan
- Hoge snelheid scan-functie: Tot 250 metingen per seconde
- Calibratie: Meerdere kalibratie opties: Één punts, Twee punts, of een selectie uit een lijst met materialen
- Setups: 16 fabrieksinstellingen en 48 instelbare instellingen. De door de gebruiker ingestelde instellingen kunnen aangepast worden zodat ze geschikt zijn voor specifieke applicaties
- Gain Control: Hardware AGC voor meervoudige echo en metingen door de verf heen
- Datalogger: De TI-PVX is uitgerust met een 4GB alfanumeriek geheugen
- Automatische zoekfunctie: Detecteerd automatisch de meetpunt(en) en past de display instellingen aan om de grafiek weer te geven
- Alarm functie: Visueel en audio alarm met hoog en laag limiet-instellingen voor specifieke applicaties en toleranties.
- Software: De TI-PVX wordt geleverd met Windows® PC software voor het overbrengen van en naar een PC.
- Garantie: 2 jaar garantie
- certificering: CE-gecertificeerd; Inclusief NIST traceerbaar kalibratiecertificaate

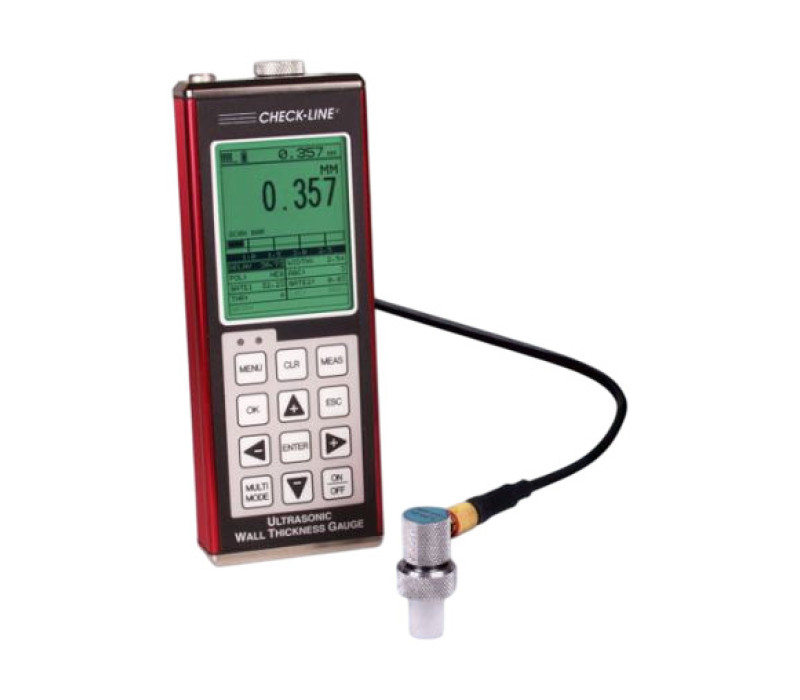

- Transducers: 1/4" 15MHz Delay Line Probe p/n T-481-5507 is ook beschikbaar als de potlood sonde niet nodig is. Geef aan: TI-PVX-5507 om als complete set inclusief sonde te bestellen
Levering omvat:
- TI-PVX wanddiktemeter

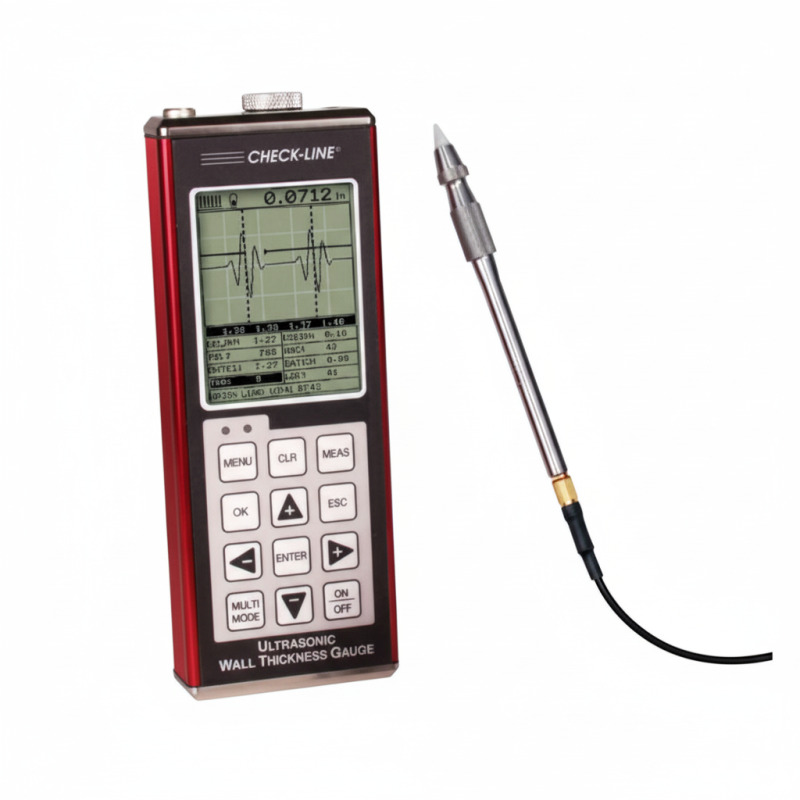

- Pencil Probe
- 120ml flesje koppelingsvloeistof
- 3 AA batterijen
- NIST kalibratie certificaat
- Gebruiksaanwijzing
- software (download)
- datakabel
De complete set wordt geleverd in een met schuim gevulde transportkoffer van hard plastic
Materiaalsnelheid (Materiakalibratie): De snelheid waarmee geluidsgolven zich door een bepaald materiaal verplaatsen. Elk materiaal heeft een specifieke snelheid, die de meter gebruikt om de dikte te berekenen door de snelheid te vermenigvuldigen met de gemeten tijd en het resultaat door twee te delen. Nauwkeurige kalibratie vereist het instellen van de juiste geluidssnelheid voor het testmateriaal. Aangezien de snelheid verandert met de temperatuur, is het belangrijk om de meter te kalibreren nabij de temperatuur van de meetomgeving.
|

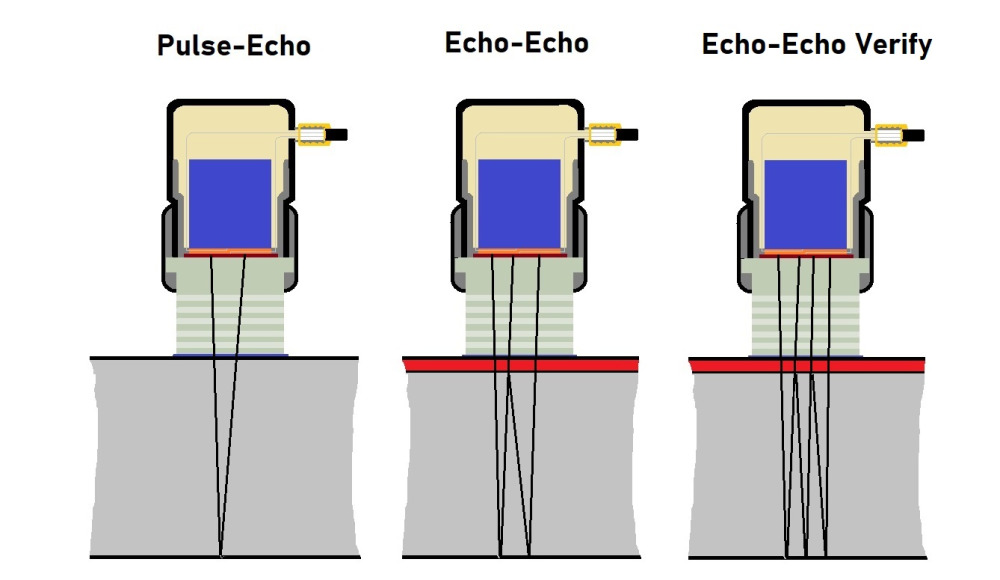

Pulse-Echo metingen: In deze modus zendt de transducer een ultrasone puls uit die reflecteert tegen de achterwand van het materiaal en terugkeert. De tijdsvertraging wordt gebruikt om de totale dikte te berekenen—van de sonde tot de achterwand. Echo-Echo metingen: Deze modus meet de tijd tussen twee achterwand-echo's, waarbij de coatinglaag wordt genegeerd. Het biedt een nauwkeurigere aflezing van het basismateriaal wanneer coatings aanwezig zijn. Echo-Echo vereist een transducer met hoge demping en is beperkt in minimale en maximale meetbare wanddikte in vergelijking met de Pulse-Echo modus. Echo-Echo-Verify metingen: Ook bekend als triple echo modus, het gebruikt extra echo's om de meetnauwkeurigheid te bevestigen, ideaal voor toepassingen die zorgvuldige datavalidatie vereisen. |
 |
Hoogsnelheid scanmodus: Maakt snel scannen over grote oppervlakken mogelijk met tot 140 metingen per seconde. Het display vernieuwt met 25 Hz, wat helpt om punten met minimale dikte efficiënt te detecteren.
Grenswaarde alarmmodus: Stel hoge en lage drempelwaarden in om visuele en hoorbare waarschuwingen te ontvangen wanneer metingen buiten het aanvaardbare bereik vallen. Ideaal voor snelle kwaliteitscontrole.
Differentiële modus: Toont de afwijking van een door de gebruiker gedefinieerde nominale waarde. Deze functie is essentieel voor het bewaken van fabricagetoleranties en het identificeren van materiaalverlies of corrosie.
Snelheidsmeter (VX-modus): Zet de meter om in een speciale snelheidsmeter, die de geluidssnelheid in m/s weergeeft. Nuttig voor basis materiaalkarakterisering zoals nodulariteitstests of hardheidstests op basis van snelheidswaarden.
Aanpasbare versterking: De TI-PVX-serie biedt flexibele signaalversterking via Handmatige versterking, Automatische versterkingsregeling (AGC) en Tijdsafhankelijke versterking (TDG), wat zorgt voor echo-zichtbaarheid bij verschillende materialen en wanddiktes.
Tijdsafhankelijke versterking (TDG): In Echo-Echo- of Echo-Echo-Verify-modi nemen echo-amplitudes van nature af in de tijd. TDG compenseert dit door de versterking geleidelijk te verhogen, wat zorgt voor consistente echo-zichtbaarheid en nauwkeurigere aflezingen.

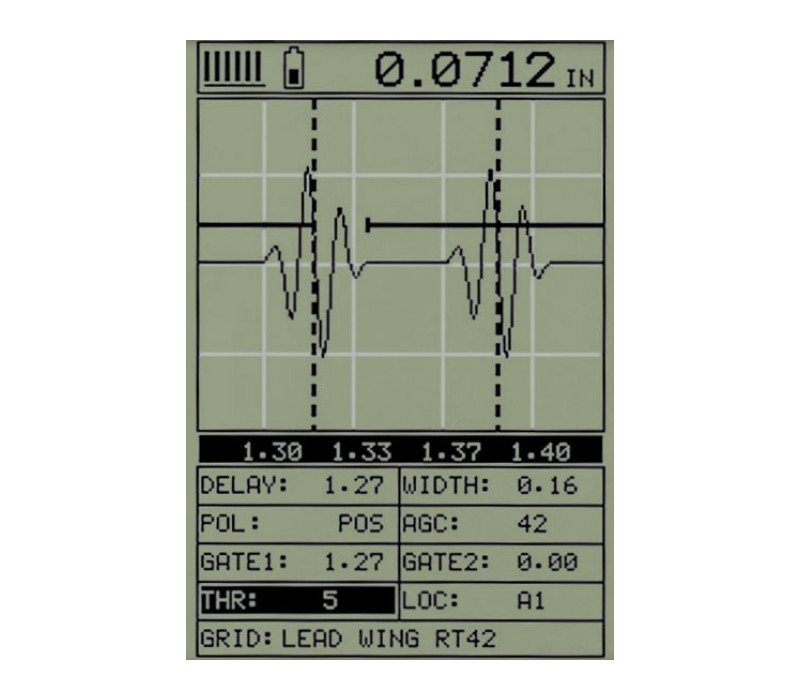

Gates: Een Gate is een instelbare markering in de tijdlijn van een meting die wordt gebruikt om specifieke delen van het echosignaal van het geteste materiaal te evalueren. Het helpt om zich te concentreren op een gebied en valse echo's die de meting verstoren over te slaan. De TI-PVX is uitgerust met maximaal 3 gates die fijn kunnen worden afgesteld om een verscheidenheid aan toepassingen te accommoderen.
| P/N | Omschrijving | Standard / Optie | Afbeelding |
|---|---|---|---|
| X-152-0000 | 1/16” Dia. x .450" L | Standaard |  |
| X-752-0000 | 1/8" Dia. x .450" L | Optie |  |

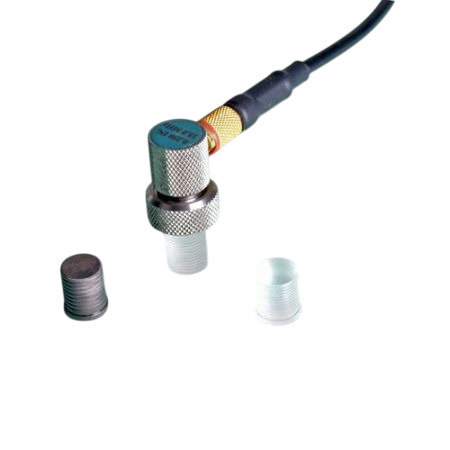

| P/N | Omschrijving | Standard / Optie | Afbeelding |
|---|---|---|---|

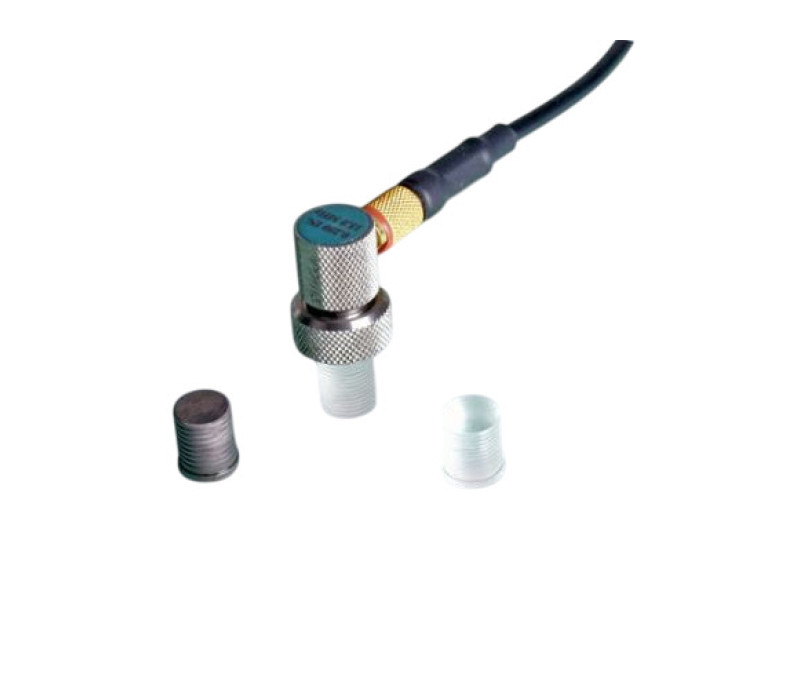

| F-000-7102 (voorheen X-231-0000) | 1/4" x 3/8" acryl tip voor metaal – korte delay line | Standaard |  |
| F-000-7103 (voorheen X-241-0000) | 1/4" x 1/2" acryl tip voor metaal – lange delay line | Standaard |  |
| X-633-0000 | 1/4" x 3/8" grafiet tip for dun plastic – korte delay line | Optie |  |
| X-532-0000 | 3/16" conus-vorm acryl tip – geschikt voor ronde of moeilijk bereikbare punten | Optie |  |
| X-132-0000 | 1/8" conus-vorm acryl tip – ideaal voor kleine meetpunten | Optie |  |
| X-533-0000 | 3/16" conus-vorm grafiet tip voor plastic (plastic mode vereist) | Optie |  |
Let op: Delay-linetips van grafiet worden aanbevolen voor gebruik in de plastische modus om nauwkeurige metingen te garanderen op materialen met een lage snelheid, zoals kunststoffen. |
|||
 |  |  |  |

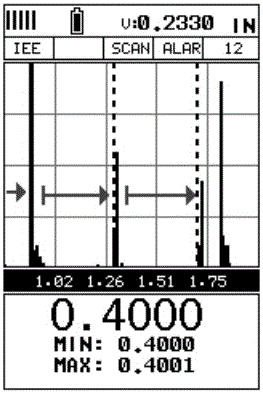

| Scan Mode: Legt 32 metingen per seconde vast en geeft de maximum- en minimumwaarden weer die tijdens het scaninterval zijn gemeten. Samplefrequentie: 200 metingen per seconde. | B-Scan Display: Biedt een tijdgebonden dwarsdoorsnede van het testmateriaal, die de contouren van de blinde zijde of onderkant laat zien voor toepassingen in pijpen en tanks. | RF A-Scan Display: Toont de werkelijke ultrasone golfvorm gereflecteerd door het tegenoverliggende oppervlak van het testmateriaal. In deze modus wordt de volledige sinusgolf weergegeven voor gedetailleerde signaalanalyse. | RECT A-Scan Display: Toont slechts de helft van de sinusgolf (positief of negatief), wat de interpretatie van echosignalen vereenvoudigt. |
Gerelateerde Producten
TI-007X-serie precisie-ultrasone wanddiktemeters
- Meetmodi: Interface Echo (I-E), Echo-Echo (E-E) en Plastics (PLAS)
- Scanmodus: Registreert 100 metingen per seconde; geeft de laagste waarde weer die tijdens het scannen is gedetecteerd
- Instelbare versterking: Vijfstaps versterkingsregeling voor optimale metingen op moeilijke materialen
Meer details
TI-25 Serie Ultrasone Wanddiktemeters
- Through-Coating mogelijkheid:Beschikbaar op Echo-Echo-modellen (TI-25MXT, TI-25DLXT) voor nauwkeurige metingen onder coatings zonder deze te verwijderen.
- Geheugen en gegevensregistratie:DLX- en DLXT-modellen beschikken over een ingebouwd geheugen dat tot 10.000 meetwaarden kan opslaan.
- Stabiliteits-/herhaalbaarheidsindicator:Het LCD-scherm bevat een zesdelige staafdiagram die realtime feedback geeft over de signaalkwaliteit.
Meer details
TI-CMX Serie Ultrasone coating- en wanddiktemeters
- Beschikbare Modellen: Kies uit vier versies: TI-CMX (standaard), TI-CMXDL (data logging), TI-CMXDLP (A-Scan) and TI-CMXDLP-C (kleuren display met A-Scan).
- Veelzijdigheid in metingen: Meet zowel de wanddikte als de coatingdikte samen of afzonderlijk, en ondersteunt meerdere inspectiemodi.
- Stabiliteits-/herhaalbaarheidsindicator:: Een visuele indicator met zes streepjes (een volledig display = stabiel signaal)
Meer details
Accessoires
T-402-5507 Vervangende 15 MHz Meetsonde voor TI-007X
- Vervangende 15 MHz Meetsonde voor TI-007
Meer details
PVX-V-BLOCK Transducerhouder voor TI-PVX
- Voor betere controle en herhaalbaarheid op vlakke en gebogen oppervlakken
- Geschikt voor TI-PVX Pencil transducers
Meer details
TI-SB Stalen Testblok met NIST Traceerbaar Certificaat
- Geproduceerd met hoogste precisie
- Inclusief een NIST kalibratierapport en testlijst
Meer details
TICC-MVX Beschermende Tas voor Grote Ultrasone Wanddiktemeters
- Gemaakt van duurzaam Cordura Nylon
- Met riem-bevestiging
- Wordt geleverd met polsband en schouderband
Meer details
CF-AN Ultrasone Koppelingsgel
- Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal
- Volumes van 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr
Meer details
Li-ion oplaadbare AA-batterijen via USB naar USB-C
- Oplaadbare Li-Ion-batterij
- Stabiele spanning van 1,5 V gedurende 95% van de looptijd
- Opladen via de USB naar USB-C kabel
Meer details
Cic-Wall Wanddiktemeter Kalibratie
- Gemakkelijk inplannen van de kalibratie
- Uitsluitend overeenkomstig met DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1.
- Mogelijkheid tot justeren en reparatie
- Zeer korte doorlooptijd
Meer details
Specificaties
| Bereik: | Interface-Echo Mode: Staal 1,27mm - 25,4mm, Plastic vanaf 1,27mm Echo-Echo Mode: Staal 0,15mm - 12,7mm Pulse-Echo Contact Mode: Staal 1mm - 254mm. Plastic vanaf 0,254mm Echo-Echo Contact mode: Staal door verf 2,54mm - 76,2mm |
| Resolutie: | (instelbaar) +/- 0,01 mm, of +/- 0,001mm |
| Snelheidsbereik: | 1250 tot 9999 meter/sec |
| Meeteenheden: | Metrisch en Imperial |
| Geheugen: | 4 GB intern geheugen |
| Data Oplslag: | 12.000 metingen en grafieken (alfanumerieke opslag) |
| Data overdracht: | USB C |
| Display: | VGA display (grijswaarden) |
| Instel Mogelijkheden: | 16 fabrieksinstellingen en 48 vrij te definiëren instellingen |
| Voeding: | Drie 1,5V alkaline of 1,2V NiCad AA batterijen |
| Levensduur Batterij: | Werkt normaal gesproken 150 uur op alkaline en 100 uur op NiCad batterijen |
| Automatische Uitschakeling: | Schakelt automatisch uit na 5 minuten niet gebruiken |
| Omgevingstemperatuur: | -10° tot 60°C |
| Afmetingen: | 63,5 x 165 x 31,5 (B x H x D) mm |
| Gewicht: | 0,4 kg |
| Verzend gewicht: | 1,5 kg |
| Garantie: | Meter: 2 jaar Sonde: 90 dagen |
