![1/2 " ULTRASONIC DUAL ELEMENT TRANSDUCERS, Ultrasone 1/2" transducers geschikt voor diverse merken ultrasoon meters](/products/127587/large/gallery1.jpg ". Ultrasone 1/2" transducers geschikt voor diverse merken ultrasoon meters")

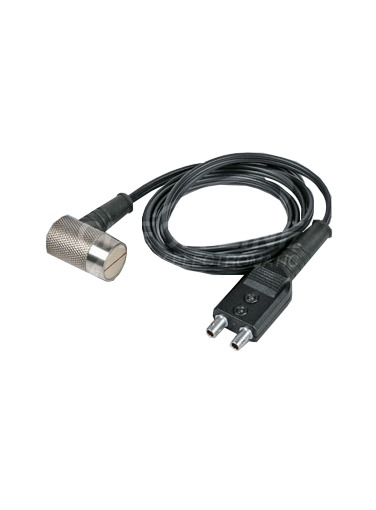

1/2" Ultrasone Dual Element Transducers
Belangrijke opmerking: De T-104-XXXX ultrasone transducers met dual elementen maken nu deel uit van de serie 1/2" ultrasone transducers met dual elementen. Alle specificaties, vergelijkingen en prijzen van de 1/2"-serie vindt u hieronder.
De 1/2" dual element transducers van Checkline zijn ontworpen voor wanddiktemeting op een breed scala aan materialen, inclusief ruwe, gebogen of gecorrodeerde oppervlakken. Deze transducers zijn compatibel met de meeste ultrasone meters van Checkline en zijn geschikt voor standaard- of gecoate materialen, afhankelijk van het model.
Met verschillende frequenties, dempingsniveaus en connectormogelijkheden beschikbaar, passen deze sondes zich aan verschillende wanddiktes en oppervlaktecondities aan. Ideaal voor algemene metingen of veeleisende inspectieomgevingen waar precisie en herhaalbaarheid cruciaal zijn.
Belangrijkste kenmerken (verschilt per type):
- Meerdere frequentieopties: Beschikbaar in 1 tot 10 MHz voor aangepaste prestaties op dunne tot dikke materialen.
- 1/2" diameter ontwerp: Geoptimaliseerd voor grotere oppervlakken, inclusief licht gebogen of ongelijke materialen
- Compatibel met dual element meters: Ontworpen voor alle Checkline meters die dual element sondes gebruiken met LEMO-connectors.
- Zijgemonteerde connectoren: Ergonomische en ruimtebesparende lay-out voor betere toegang in krappe omgevingen.
- Dempingsvarianten: Kies tussen standaard- en coatingdiktemodellen met verschillende dempingswaarden.
Belangrijkste voordelen:
- Betrouwbare prestaties: Ontworpen om consistente signaalkwaliteit en optimale koppeling te leveren op ruwe, geverfde of gecorrodeerde oppervlakken.
- Aanpasbaar voor gecoate materialen: Transducer versies voor coating helpen de basismateriaaldikte te isoleren door signaalverlies door coatings te minimaliseren.
- Snelle selectiegids: Frequentie- en dempingstabellen maken het eenvoudig om de juiste transducer voor elke toepassing te kiezen.
Deze 1/2" dual element transducers bieden een betrouwbare oplossing voor een breed scala aan wanddiktemetingstaken. Hun solide constructie en geoptimaliseerde frequentierespons maken ze een standaard accessoire voor professionele ultrasone inspectieroutines.
Neem contact met ons op voor hulp bij het kiezen van de beste transducerconfiguratie voor uw meter en inspectiebehoeften.
Kenmerken
- Transducerdiameter: 1/2 inch (12,7 mm), geschikt voor algemene en gebogen oppervlakken.
- Frequentiebereik: Beschikbaar van 1 MHz tot 10 MHz, afhankelijk van het model.
- Compatibele meters: Werkt met Checkline ultrasone diktemeters met twee elementen (LEMO-connector).
- Connectortype: Aan de zijkant gemonteerde, ingegoten aansluiting voor eenvoudige bediening in krappe ruimtes.
- Toepassingsgeschiktheid: (Verschilt per model) Ontworpen voor zowel geverfde als ongecoate metalen, inclusief gecorrodeerde of versleten oppervlakken.
- Dempingsopties: Standaard en coatingspecifieke demping beschikbaar voor toepassingen op maat.
- Selectiegids: Raadpleeg de frequentie-/dempingstabel voor modelselectie op basis van het type meting en/of de gebruikte meter.
| Transducer part number | Frequency | Probe Characteristic | Damping* | Connector position |
|---|---|---|---|---|
| T-104-0000 | 1 MHz | Standaard | S | Zijkant |
| T-104-0600 | 1 MHz | Composite** | S | Zijkant |
| T-104-1000 | 2,25 MHz | Standaard | S | Zijkant |
| T-104-1600 | 2,25 MHz | Composite** | S | Zijkant |
| T-104-9700 | 3,5 MHz | Standaard | HD | Zijkant |
| T-104-9900 | 3,5 MHz | Coating Dikte | CT | Zijkant |
| T-104-2000 | 5 MHz | Standaard | S | Zijkant |
| T-104-2700 | 5 MHz | Standaard | HD | Zijkant |
| T-104-2900 | 5 MHz | Coating Dikte | CT | Zijkant |
| T-104-4000 | 10 MHz | Standaard | S | Zijkant |
* Soorten demping: S Standaard ongedempte transducer CT Gedempte laagdiktetransducer, gebruikt met CMX-meters voor laagdiktemetingen HD Sterk gedempte transducer, gebruikt voor echo-echometingen (door verf heen) ** Composiet transducers zijn geschikt voor zachtere of minder consistente materialen en bieden een grotere bandbreedte. |
||||
Afmetingen
Deze transducer is ontworpen voor precisie en compacte integratie en beschikt over de volgende belangrijke afmetingen:
• Diameter van het meetvlak: 18 mm – standaard voor een contactoppervlak van 1/2"
• Lengte van de kop: 22,2 mm – exclusief kabel
• Totale diameter van de behuizing: 19 mm
Deze grotere afmetingen garanderen compatibiliteit met de meeste ultrasone diktemeters en maken snel scannen en betrouwbaar contact op gemeten oppervlakken mogelijk.
TI-25 Serie Ultrasone Wanddiktemeters
- Through-Coating mogelijkheid:Beschikbaar op Echo-Echo-modellen (TI-25MXT, TI-25DLXT) voor nauwkeurige metingen onder coatings zonder deze te verwijderen.
- Geheugen en gegevensregistratie:DLX- en DLXT-modellen beschikken over een ingebouwd geheugen dat tot 10.000 meetwaarden kan opslaan.
- Stabiliteits-/herhaalbaarheidsindicator:Het LCD-scherm bevat een zesdelige staafdiagram die realtime feedback geeft over de signaalkwaliteit.
Meer details
Nu bestellen
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
