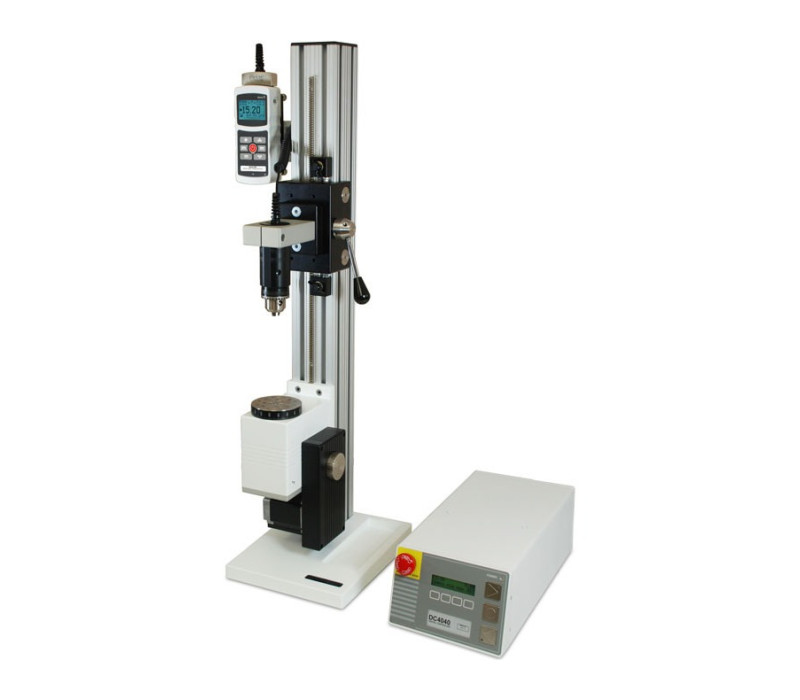

TSTM-DC Gemotoriseerde, verticale draaimoment teststandaard

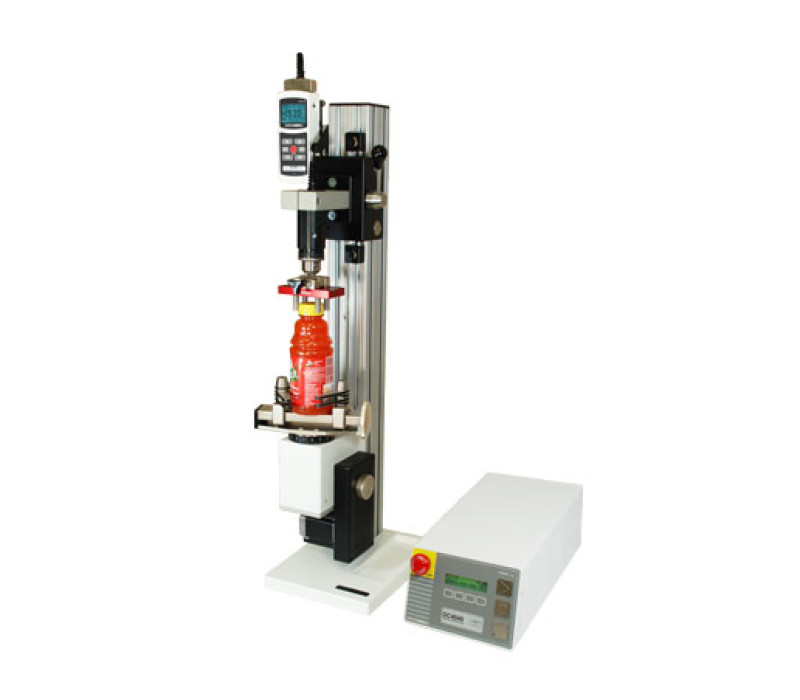

De TSTM-DC geavanceerde verticale gemotoriseerde koppeltestbank, getoond in een typische torsietest toepassing voor flessendoppen met 5i kracht-/koppelindicator, serie R50 koppelsensor en grepen.

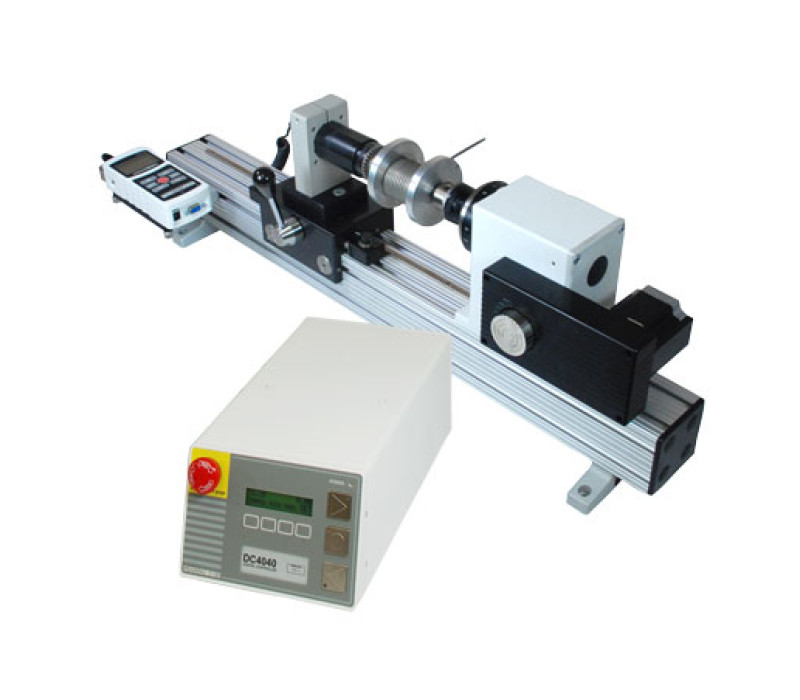

De TSTMH-DC horizontale geavanceerde gemotoriseerde koppeltestbank, getoond in een toepassing voor het testen van torsieveren.

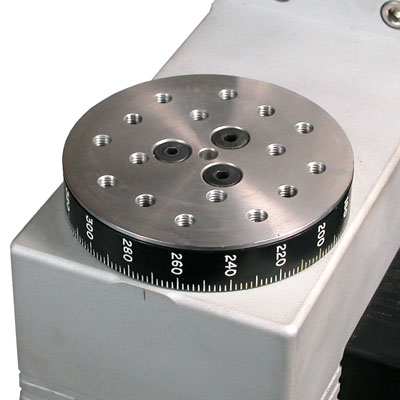

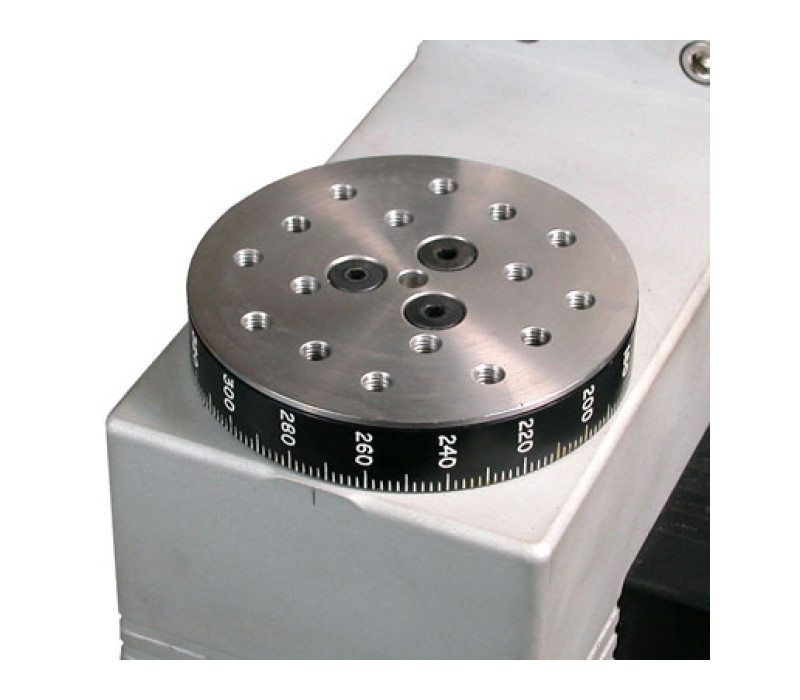

De 360 graden draaibare montageplaat bevat een matrix van schroefdraadgaten voor grip- en adaptermontage.

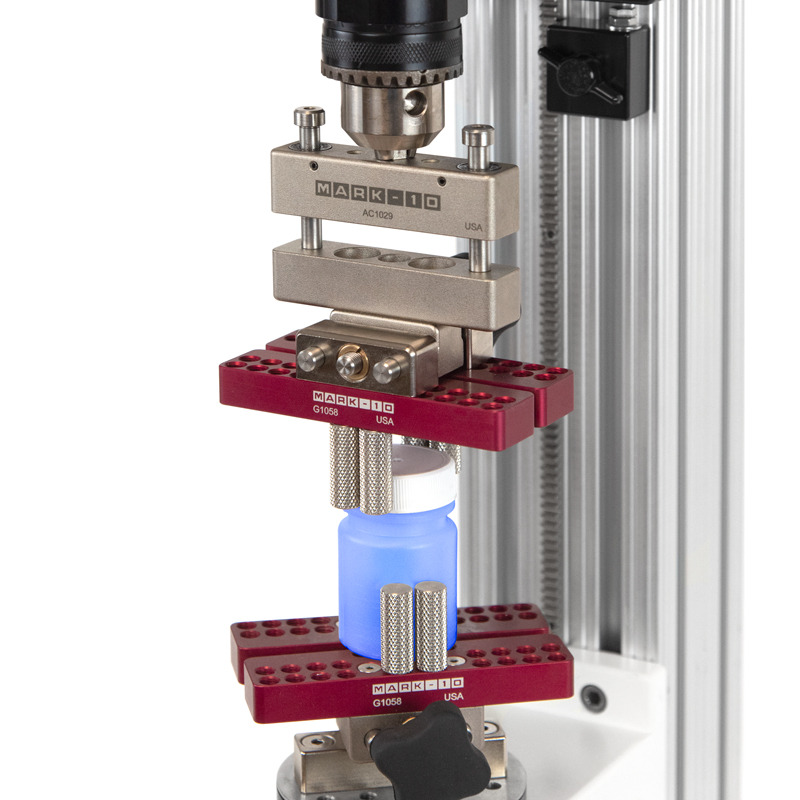

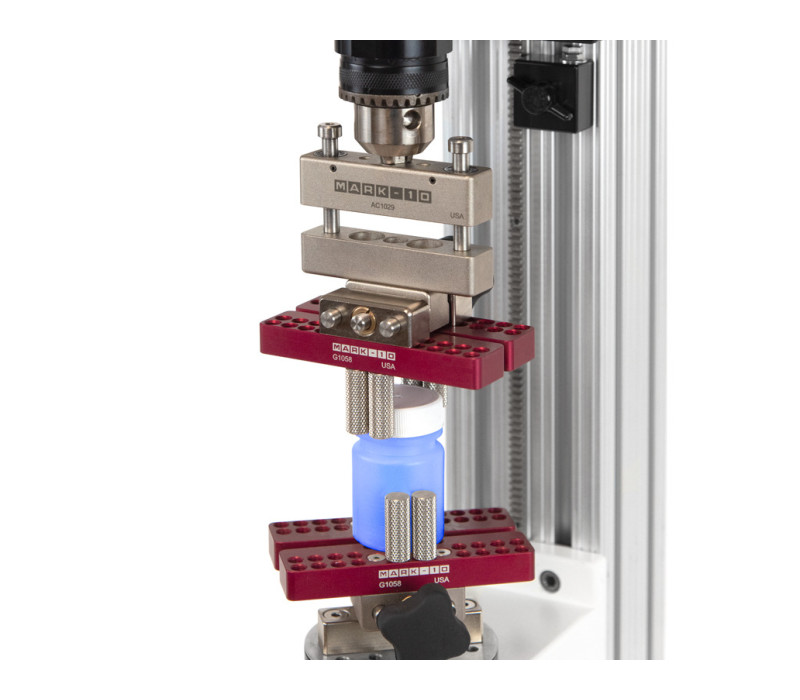

De optionele axiale compensator zorgt voor vrije verticale beweging van de dop tijdens een koppeltest.

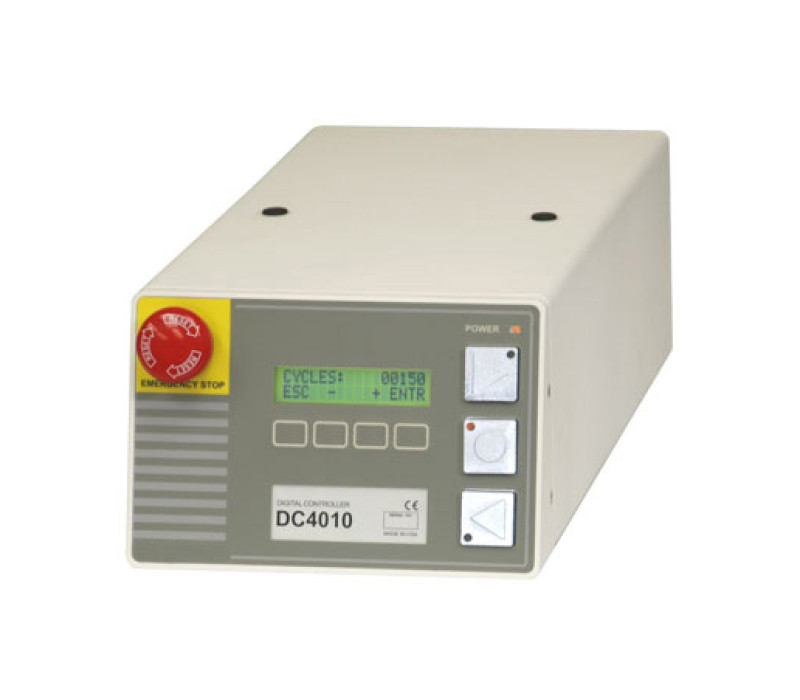

De DC-controller kan op enige afstand van het testframe worden geplaatst, wat het gemak biedt voor unieke testframe-montageconfiguraties. Het zorgt ook voor extra veiligheid bij bepaalde gevaarlijke toepassingen. Er zijn speciale CW-, CCW-, STOP- en noodstopknoppen aanwezig, samen met variabele functietoetsen om toegang te krijgen tot het menu en de instellingen van de standaard configuratie.

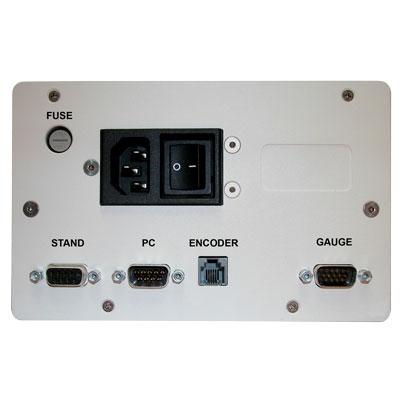

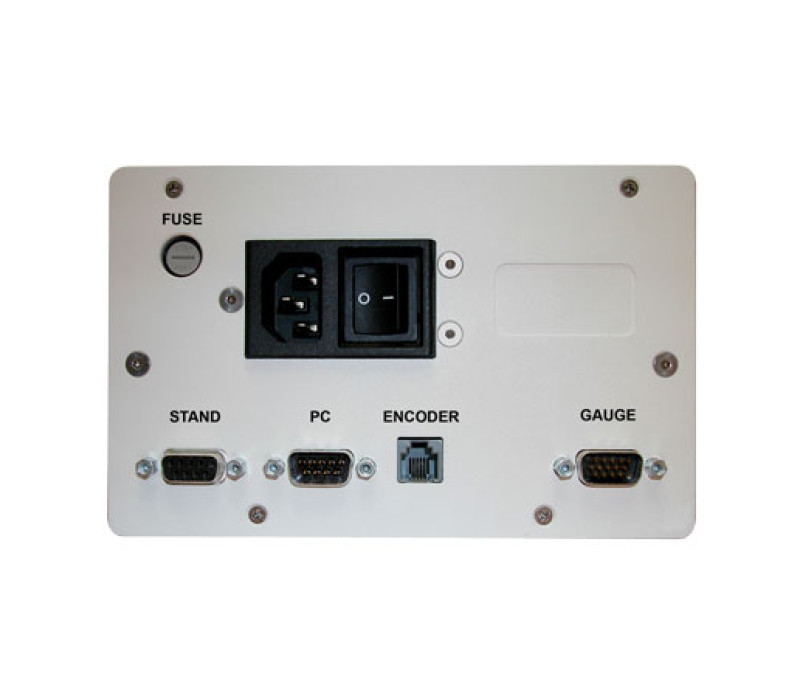

Er zijn verschillende aansluitmogelijkheden voor de verbinding tussen de controller en het testframe, lineaire encoder, krachtmeter en pc.

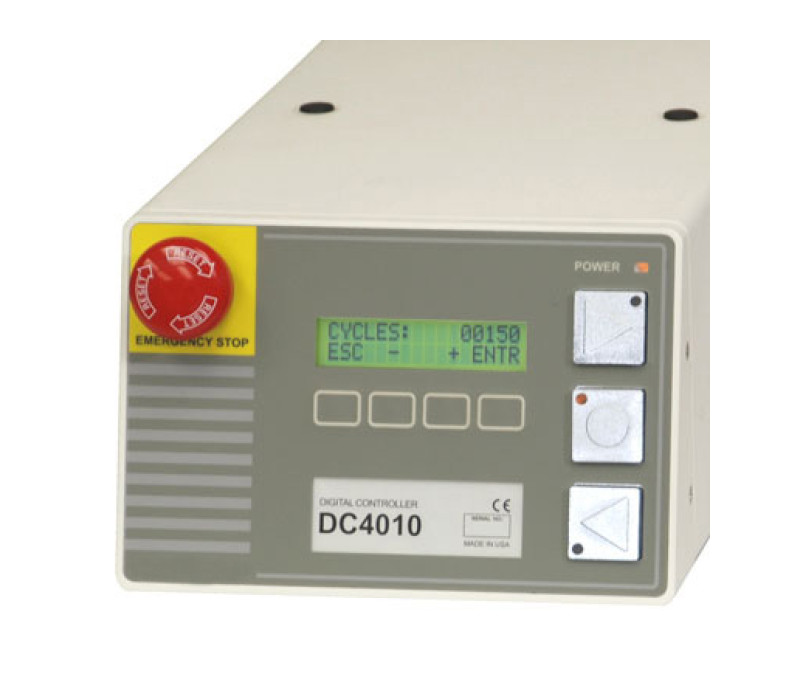

Er zijn speciale links en rechtsdraaien, STOP- en noodstopknoppen aanwezig, samen met variabele functietoetsen om toegang te krijgen tot het menu en de standaard instellingen.

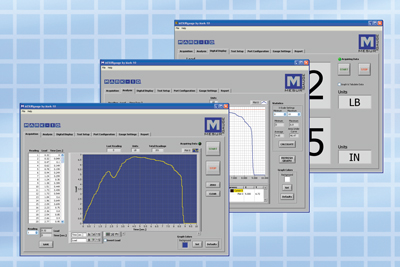

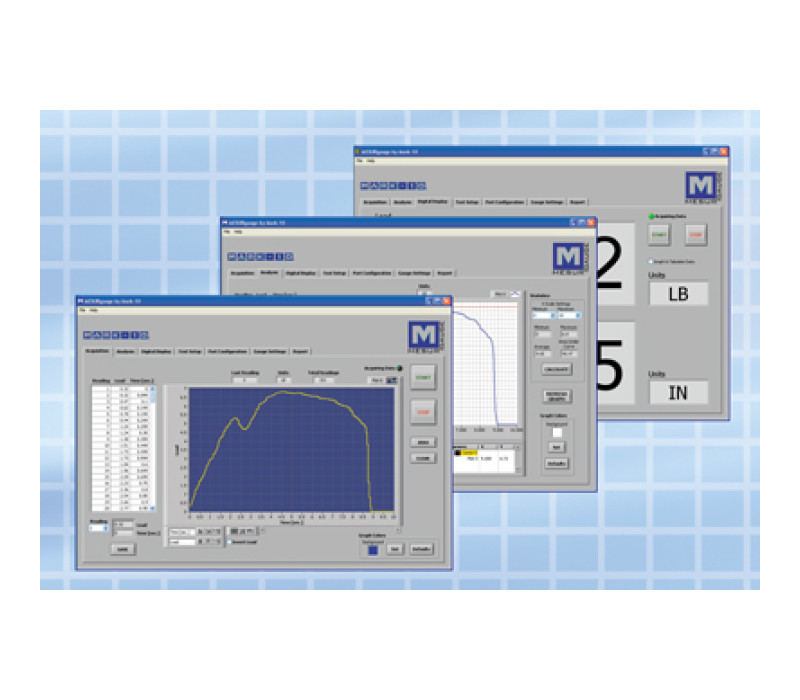

Het optionele MESURgauge is een geavanceerd programma voor het verzamelen en verwerken van gegevens dat is ontworpen om te communiceren met Mark-10-meters en testopstellingen. Het programma tabuleert en plot belasting vs. tijd of belasting vs. afstand, en biedt een aantal geavanceerde testopzet-, analyse- en rapportagetools.

Gemotoriseerde, Draaimoment Teststandaard

Name: Gemotoriseerde, Draaimoment Teststandaard
SKU: 126723

De geavanceerde gemotoriseerde TSTM-DC verticale en TSTMH-DC horizontale Torque-testbanken zijn ontwikkeld voor een verscheidenheid aan toepassingen, zoals het testen van het benodigd koppel van bevestigingsmiddelen, het testen van het benodigde koppel bij het los en vast draaien van flessendoppen, het testen van torsieveren en meer. Verkrijgbaar in een horizontale en verticale opstelling, in 11,5 en 22 Nm uitvoeringen. De 11,5 Nm versies zijn ook verkrijgbaar in 60 TPM opstelling in plaats van de standaard 15 TPM opstelling.

Naast de standaard torque basisplaat met getapte gaten voor grip- en adapter montage, biedt deze testbank uitgebreide mogelijkheden, waaronder volledige pc-besturing, programmeerbare hoek-limieten, programmeerbare cycli, automatische terugkeer en andere functies. Het modulaire ontwerp maakt het mogelijk om de installatie aan te passen voor verschillende testtoepassingen. De teststands zijn uit te breiden door middel van kolomverlengingen, fabrieks-retrofit-upgrades en een brede variatie aan adapters en grepen voor test monsters.

De TSTM(H)-DC gemotoriseerde torque-testbank is voorzien van een controller met geïntegreerde hoekweergave en uitvoer, programmeerbare hoekuitslag limieten, pc-besturingsmogelijkheden, programmeerbare cycli, automatische terugkeer, overbelastings beveiliging, wachtwoord beveiliging en meer.

Om het volledige potentieel van deze testopstelling te benutten, is een I5- of I7-indicator vereist.
Dit is alleen een testopstelling. Om het koppel te meten, zijn een torque-sensor, een display en geschikte testgrips en adapters nodig.

We helpen u graag bij het vinden van de meest geschikte configuratie voor uw behoeften. Neem contact met ons op voor meer informatie.

Prijs vanaf € 8.195,00

Nu bestellen

Geen snelheidsvariatie met belasting
Snelheidsbereik: 0.01 - 15.00 TPM (0.05-90°/s) (op te waarderen naar 60 TPM)
Maximale belasting: 11.3 Nm (op te waarderen naar 22 Nm)
Nauwkeurigheid snelheid: ±0.2% van de instellingen
CE-markering

Model specificaties

Model	Maximum torque	Speed range
TSTM-DCE	11.5 Nm	0.01 – 15 TPM [0.05 – 90°/s]
TSTM-DC-1E	22.0 Nm bij 7.5 TPM, proportioneel verminderend naar 11,5Nm bij 15 TPM	0.01 – 15 TPM [0.05 – 90°/s]
TSTM-DC-2E	2.8 Nm, proportioneel vermeerderend naar 11.5 Nm bij 15 TPM	0.04 – 60 TPM [0.2 – 360°/s]
TSTMH-DCE	11.5 Nm	0.01 – 15 TPM [0.05 – 90°/s]
TSTMH-DC-1E	22.0 Nm bij 7.5 TPM, proportioneel verminderend naar 11,5Nm bij 15 TPM	0.01 – 15 TPM [0.05 – 90°/s]
TSTMH-DC-2E	2.8 Nm, proportioneel vermeerderend naar 11.5 Nm bij 15 TPM	0.04 – 60 TPM [0.2 – 360°/s]
Het maximale torque niveau is, bij de -1 en -2 versies, afhankelijk van de ingestelde snelheid. De hoeveelheid torque verminderd proportioneel bij het verhogen van de snelheid. Bijvoorbeeld: Maximale torque bij 60 RPM = 2.8 Nm (25 lbFin) Maximale torque bij 30 RPM = 5.6 Nm (50 lbFin)

Video

▶

▶

Controller Toepassingen / Specificaties

Computerbesturing:

Er is een bi-directionele RS-232-poort voorzien voor interface met een pc. Voor volledige bediening vanaf een pc wordt een command set meegeleverd.
De volgende aanvullende items zijn vereist voor pc-besturing:

- Model Series 7i/5i krachtmeter
- 09-1162 multifunctionele kabel
- 09-1056 seriële kabel

Digitale hoekindicatie:

Draaibeweging wordt aangegeven in graden of omwentelingen, met uitvoer van hoekgegevens.

Programmeerbare hoeklimieten:

De TSTM-DC kan stoppen bij- of schakelen tussen programmeerbare boven- en onder-hoek limieten. Programmeerbaar in graden of omwentelingen.

Overbelasting beveiliging:

Beschermt de torque-sensor tegen overbelasting (vereist een serie 7i/5i krachtmeter en 09-1162 multifunctionele kabel). Het gewenste maximale percentage van de volledige schaal van de sensor kan door de gebruiker worden geprogrammeerd.

Automatische terugkeer:

De torque-tafel draait naar een hoeklimiet of torque-instelpunt (vereist een Serie 7i/5i krachtmeter en 09-1162 kabel), stopt en keert op volle snelheid om naar de andere hoeklimiet of torque-instelpunt.

Cyclus / verblijfstijd:

Hetzelfde als Automatische terugkeer, maar met de mogelijkheid om het aantal cycli tot 99.999 cycli te programmeren. Met de doorlooptijd kan de operator de tijdsduur programmeren, tot 9.999,9 seconden, in intervallen van 0,1 seconde, waarvoor de torque-tafel pauzeert tussen cycli. Er kunnen onafhankelijke rechtsdraaiende- en linksdraaiende-snelheden worden geprogrammeerd.

Programmeerbare knopfuncties:

Breidt de rechtsom- en linksomdraai-knopbediening uit naar drie door de gebruiker configureerbare modi:

Continu (standaard): kort indrukken produceert continue beweging totdat STOP wordt ingedrukt
Kortstondig: torque-tafel draait alleen zolang de knop wordt ingedrukt
Auto: kort indrukken produceert een continue beweging, terwijl het ingedrukt houden van de knop een kortstondige beweging produceert

Onafhankelijke snelheden:

Configureerbare snelheden voor rechtsom en linksom draairichtingen.
Selecteerbare snelheidsmeeteenheden (TPM en °/s)

Wachtwoord beveiliging:

Voorkomt ongeoorloofde wijzigingen van testparameters.

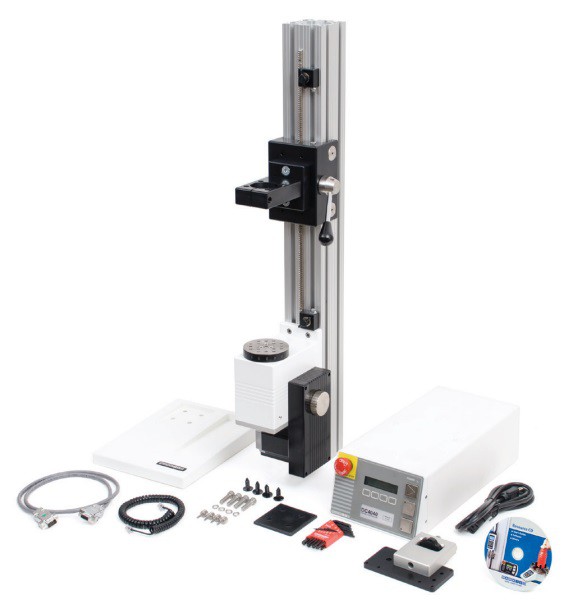

The TSTM(H)-DC(1/2)E test stands include the following accessories:

DC controller
Controller verbinding kabel
Torque/krachtmeter bevestigings set
Encoder kabel
Kolom eindkap met bevestigingsmateriaal
Inbus sleutel set
4 Duimschroeven voor de bevestiging van de meter
Netsnoer
Voet met bevestigingsmateriaal (TSTM)
2 Montagevoeten met bevestigingsmateriaal (TSTMH)
Additionele kolom eindkap met bevestigingsmateriaal (TSTMH)
Resource CD/ Manual

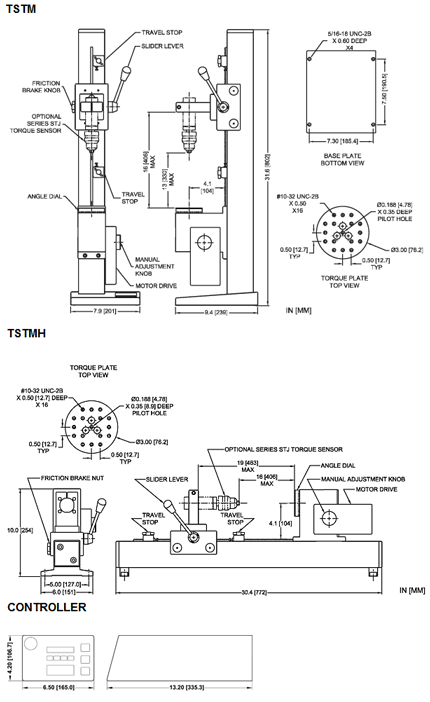

TSTM-DC

Afmetingen van de TSTM-DC Gemotoriseerde, Verticale Draaimoment Teststandaard

Alle maten zijn in inch met [mm] erachter

TSTMH-DC

Afmetingen van de TSTMH-DC Gemotoriseerde, Horizontale Draaimoment Teststandaard

Alle maten zijn in inch met [mm] erachter

DC4040

Afmetingen van de DC4040 Motor Besturings Processor

Alle maten zijn in inch met [mm] erachter

Maximale belasting:	11,5 Nm: TSTM-DC & TSTM-DC-2 22 Nm: TSTM-DC-1 De volledige capaciteit is afhankelijk van de snelheidsinstelling
Snelheidsbereik	0,01 - 15 RPM (0,05 - 90°/s) TSTM-DC & TSTM-DC-1 0,04 - 60 RPM (0,2 - 360 °/s) TSTM-DC-2
Snelheidsnauwkeurigheid:	±0.2% van de instellingen, ±0% variatie met belasting
Doorgang	104 mm
Manuele aanpassing	12°/knob rev
Maximale schuifbeweging	394 mm
Schuiffrequentie	26.6 mm / hendel rotatie
Netspanning	80-240 VAC 50/60 Hz
Nauwkeurigheid roterende beweging	±0.7° / 0.002 rotatie
Herhaalbaarheid roterende beweging	0.1° / 0.01 rotatie
Resolutie roterende beweging	0.1° / 0.01 rotatie

TSTM(H)-DC Data sheet

TSTM(H)-DC User Manual

TSTM(H)-DC C# Code Example

TSTM-DC Solid Models - Vertical models

TSTMH-DC Solid Models - Horizontal models

TSTM(H)-DC LabVIEW Serial Write / Read VI

DataCommData Transfer & Analysis Software

Producten

Item	Product	Prijs
131900	TSTM-DC Advanced Motorized Torque Test Stand 11.5 Nm, vertical	€ 8.195,00
131901	TSTMH-DC Advanced Motorized Torque Test Stand 11.5 Nm, horizontal	€ 8.320,00
137444	TSTM-DC-1 Advanced Motorized Torque Test Stand 22Nm, vertical	€ 9.136,00
137450	TSTMH-DC-1 Advanced Motorized Torque Test Stand 22Nm, horizontal	€ 9.136,00
137451	TSTM-DC-2 Motorized Torque Test Stand 11.5 Nm, vertical	€ 8.870,00
137452	TSTMH-DC-2 Motorized Torque Test Stand 11.5 Nm, horizontal	€ 8.870,00

Accessories

Item	Product	Prijs
131904	TSF002 Horizontal/wall mounting kit for Series TSF and TST stands	€ 248,00
132522	AC1108 Multi-function cable, gauge to test stand controller	€ 161,00
131096	RSU100 Communication Adapter, RS-232 to USB	€ 124,00
130824	Serial cable, test stand controller to PC	€ 28,00
132517	AC1029 Axial Compensator	€ 271,00
134210	SP-2496 - Torque capacity upgrade for TSTM(H)-DC, 200 lbFin / 22 Nm	€ 886,00
135109	SP-2624 - Speed range upgrade for TSTM(H)-DC, 60 RPM max	€ 666,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
