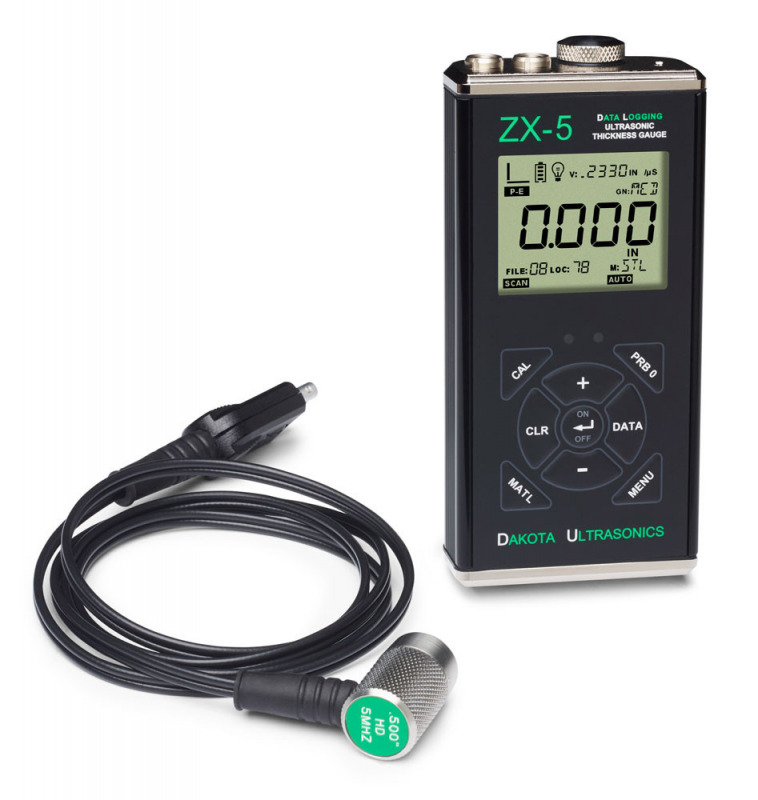

ZX-5DL Ultrasone Wanddiktemeter met USB-uitgang en geheugenopslag


Gemaakt in de Verenigde Staten van AmerikaDe Dakota ZX-5DL wanddiktemeter meet nauwkeurig de wanddikte en de mate van corrosie van alle metalen, keramiek, glas en de meest harde kunststoffen - vanaf slechts één kant! Het kan een dikte tot 915 mm meten, afhankelijk van het materiaal en de transducer.

Totaal meetbereik (afhankelijk van materiaal en type transducer / sonde)0,63 - 914,4 mm
​Meetbereik op staal (met meegeleverde standaard transducent T-102-2000): 1,00 - 199,9 mm

Bevat ingebouwde geheugenoplag voor 10.000 waarden met 250 metingen per batch, tot 40 afzonderlijke batches met USB-output. Gegevens kunnen worden overgedragen naar elk programma in ".csv" -formaat of bekeken in Datacomm Software (gratis download)

Met de ZX-5DL kan de operator kiezen uit 8 vooraf ingestelde materialen en 2 aangepaste materiaalsnelheden programmeren, plus kan de snelheid naar wens worden aangepast en kan de eindgebruiker kalibreren tot een monster met een bekende dikte waarbij de snelheid automatisch is berekend. Om de lineariteit over een groot bereik te optimaliseren, kan de gebruiker bovendien een 2-punts kalibratie uitvoeren op twee monsters met een bekende dikte. De optimale snelheid wordt automatisch berekend om de hoogste nauwkeurigheid en lineariteit tussen de lage en hoge kalibratiepunten te bieden.

De ZX-5DL kan worden gebruikt in een modus voor enkele diktemeting of in een scanmodus, waarbij de sonde over een groot meetgebied wordt gesleept. De minimum diktemeting die tijdens de "scan" is geregistreerd, wordt weergegeven.


Kenmerken
  • Meetbereik:1,00 - 199,9 mm (met standaard meetsonde T-102-2000) - 0,63 - 914 mm (afhankelijk van meetsonde en materiaal)
  • Resolutie: 0,01 mm
  • IP65 Geclassificeerd
  • Eenheden instelbaar: mm of inch weergave
  • 2-Punts kalibratie op monsters/samples met een bekende dikte voor de hoogste nauwkeurigheid en lineariteit
  • Ingebouwde datalogging voor 10.000 gegevenswaarden opgeslagen in maximaal 40 batches met 250 waarden / batch met USB-uitgang.
  • Gegevens kunnen worden overgedragen naar elk programma in ".csv" -formaat of bekeken in DAKVIEW4 Software (gratis download)
  • Instelbare GAIN (sterkte) voor het fijn afstellen bij van specifieke materialen en toepassingen
  • Oppervlakte-scan met 100 metingen per seconde
  • Verlicht LCD-scherm met geavanceerde informatie
  • Statusbalk met stabiliteitsindicator
  • Pulse-echo meting
  • Garantie: 5 jaar

Gebruikelijke toepassingen
Gebruikelijke toepassingen

Meetlimieten
Minimum radius voor convexe oppervlakken Minimum radius voor convexe oppervlakken 8,89 mm
Minimum radius voor concave oppervlakken 76,2 mm
Minimum radius voor concave oppervlakken Minimale ruimte 25,00
Minimale meetdiameter Minimale meetdiameter 3,8 mm
Minimale materiaaldikte - F Minimale materiaaldikte - F n.v.t.
Minimale materiaaldikte - NFe n.v.t.

Leveromvang

De ZX-5DL wordt geleverd als een complete set:

  •       ZX-5DL Ultrasoon wanddiktemeter
  •       Ultrasone meetsonde T-102-2000 1/4 / 5 MHz Dual Element
  •       120 ml Koppelingsgel
  •       NIST traceerbaar kalibratiecertificaat
  •       2 AA-batterijen
  •       USB-C-kabel voor gegevensoverdracht
  •       Handleiding

Alles wordt geleverd in een met schuim gevoerde kunstof opbergkoffer.



Accessoires

Specificaties
Meetbereik 1,00 - 199,9 mm (met standaard sonde T-102-2000)
0,63 - 914 mm (afhankelijk van sonde en materiaal)
Resolutie 0,01 mm
Meetmodus Pulse-Echo (P-E)
Snelheidsbereik Instelbaar van 305 - 18.542 m/sec
Display 4½-Cijferig, 1,3 cm hoog LCD met instelbare achtergrondverlichting, door onderverdeling in afzonderlijke segmenten duidelijke weergave van de geavanceerde informatie
Verversingssnelheid display 10 Hz
Pulsrate 200 Hz (200 Pulse/Sek)
Gain 40-52 dB bereik: in 3dB stappen
Meetsonde (standaard) T-102-2000 1/4 ", 5,0 MHz sonde met twee elementen
contactoppervlak 5/8" (17 mm) Gemaakt van PEEK (Polyethylethylcytone)
Optionele Sondes 1 - 10 MHz, 3/16 "tot 1 inch
Kabel meetsonde 1,2m waterdicht met ongepolariseerde, eenvoudig aan te sluiten connectoren.
Lengte tot 15m op aanvraag leverbaar
Meeteenheden instelbaar: mm of inch weergave
Batterijen 2x AA-batterijen (oplaadbare batterijen kunnen ook worden gebruikt)
Levensduur Batterij 45 uur bij continu gebruik
Temperatuur grenzen Omgeving: -30 tot 75° C
Materiaal: -20 tot 100° C
Speciale meetkop voor hogere temperaturen beschikbaar
Beschermingsklasse IP65
Behuizing Geëxtrudeerd aluminium met nikkel gecoate eindstukken/deksels
Afmetingen 63,5 x 31,5 x 131,3 mm (LxBxH)
Gewicht 308 Gram
Certificeringen NIST traceerbaar en MIL-STD-45662A
CE- gecertificeerd
Garantie Meter: 5 jaar
Meetkop: 90 dagen (verbruiksartikel)
Uitgang USB-Uitgang
Geheugen Geheugenopslag voor 10.000 gegevenswaarden opgeslagen in maximaal 40 batches met 250 waarden
Software Gegevens kunnen worden overgedragen naar elk programma in ".csv" -formaat of bekeken in DAKVIEW4 Software (gratis download)

Nu bestellen
Product

Product
Prijs
Aantal
ZX-5DL Wanddiktemeter met datalogging en USB-uitgang met T-102-2000-sonde
€ 1.545,00
Alle genoemde prijzen zijn exclusief btw. en exclusief afhandelings- en verzendkosten.
Beschikbaarheid: Beschikbaar , Voorverkoop 1-2 weken , speciale bestelling, aanvraag
