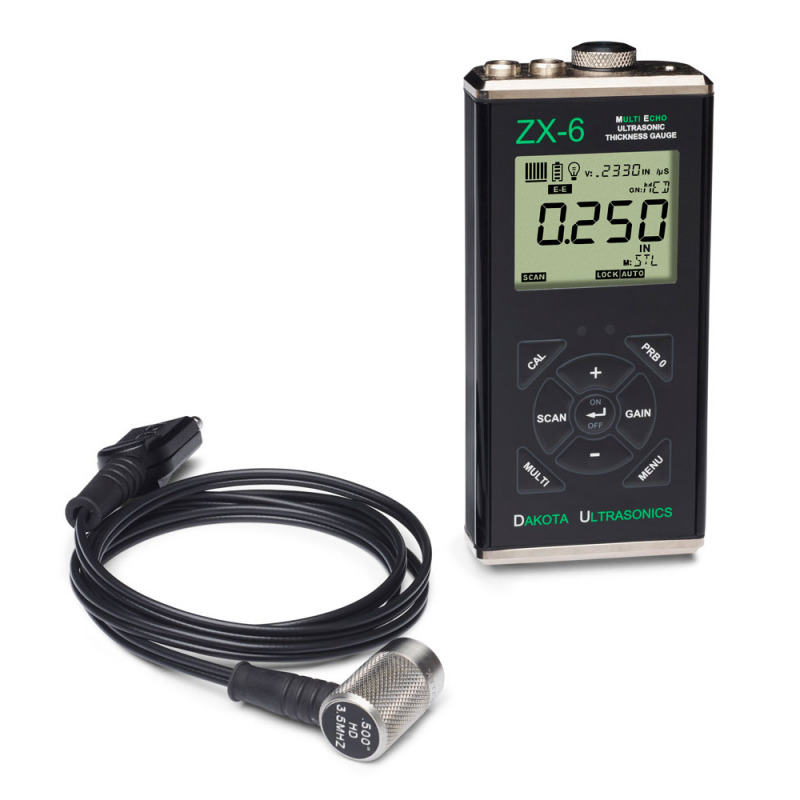

ZX-6 Thru-Paint ultrasone wanddiktemeter


Gemaakt in de Verenigde Staten van AmerikaDe nieuwe Dakota ZX-6 wanddiktemeter meet de wanddikte en de mate van corrosie van alle metalen, keramiek, glas en de meeste harde kunststoffen vanaf één zijde met de hoogste precisie. De laagdikte wordt verwijderd uit de meting en de meter geeft dan alleen de dikte van de metalen wand weer.

De functies van de ZX-6 omvatten automatische of handmatige sondenulstelling die de nauwkeurigheid maximaliseert, een versterkingsaanpassing in 5 standen om de juiste achterwandecho te lokaliseren en om door muren van geluidsabsorberende materialen zoals gegoten metaal en dikke materialen te dringen. Het beschikt ook over een differentiële modus, hi-low alarmen met hoorbare en visuele indicatoren, en een scanmodus die de minimale dikte vastlegt met 100 metingen per seconde (100 Hz).
De ZX-6 kan worden gebruikt in een 'enkele dikte-leesmodus' of in een 'scanmodus' waarin de sonde over een groot meetgebied wordt geveegd.De minimale diktewaarde die tijdens de 'scan' is geregistreerd, wordt weergegeven.

De meter en sonde hebben een IP67-classificatie, zijn slagvast en milieuvriendelijk om een ​​probleemloze werking onder zware toepassingsomstandigheden te garanderen. Verder heeft de ZX-6 een beperkte garantie van 5 jaar en is hij CE-gecertificeerd.

Meetbereiken zijn hieronder aangegeven:

Totaal meetbereik

Pulse-Echo-modus (Pit & Flaw-detectie) - PE-modus

0,63 tot 914,4 mm

Echo-Echo-modus (door verf en coatings) - EE-modus

2,54 tot 25,40 mm

(Het werkelijke bereik is afhankelijk van de geselecteerde sonde) - vijf sondes om uit te kiezen

Meetbereik op staal (met standaard T-102-2700 sonde)

Pulse-Echo-modus (Pit & Flaw-detectie) - PE-modus

1,00 tot 199,9 mm

2,54 tot 25,40 mm





Kenmerken
  • Resolutie van 0,01 mm
  • Meetbereik (afhankelijk van materiaal en sonde): Pulse-Echo-modus (Pit & Flaw-detectie) 0,63 tot 914,4 mm/ Echo-Echo-modus (door verf en coatings) /2,54 tot 25,40 mm
  • Meeteenheid schakelbaar tussen mm en inch
  • Selecteerbare achtergrondverlichting AAN/UIT/AUTO
  • Slagvaste en milieuvriendelijke (IP 65) behuizing van geëxtrudeerd aluminium
  • De sonde is waterdicht en kan in water worden ondergedompeld
  • Inclusief NIST traceerbaar kalibratiecertificaat
  • 5 Jaar garantie

Aanvullende functies

Zeroing:
Automatisch of handmatig nulstelling van de sonde.

Sonde diameter:

Specificeer de sondediameter op voor meer lineariteit.

Differentiële modus:

Retourneert het ± verschil met een ingevoerde nominale waarde.

Snelheidsinstellingen:

Instelbaar op toetsenbord.

Alarm Mode:

Instelbare maximale en minimale limieten. Bij overschrijding van de limiet wordt gewaarschuwd met een visueel en akoestisch alarm.


Beschikbare sterk-gedempte sondes voor wanddiktemetingen
Type sonde:Diameter:Frequentie:Meetbereik P-E:
(Pit & Flaw detectie)
Meetbereik E-E:
(door verf en coatings)
Maximale coating dikte bij E-E:
T-101-37003/16"7,5 MHz1,16 tot 50,8 mm (0,040 tot 2,0 inch)2,54 tot 25,4 mm (0,100 tot 1,0 inch)
T-101-27003/16"5,0 MHz1,16 tot 50,8 mm (0,040 tot 2,0 inch)2,54 tot 25,4 mm (0,100 tot 1,0 inch)
T-102-2700*1/4"5,0 MHz1,16 tot 152,4 mm (0,040 tot 6,0 inch)2,54 tot 25,4 mm (0,100 tot 1,0 inch)Tot 1,016 (0,040 inch)
T-102-37001/4"7,5 MHz1,16 tot 152,4 mm (0,040 tot 6,0 inch)5,08 tot 25,4 mm staal (0,200 tot 1,0 inch)
2,54 tot 25,4 mm alum (0,100 tot 1,0 inch)

T-104-27001/2"5,0 MHzInstelbaar - Groot bereik vanaf 1,27 mm (0,05 inch)
T-104-97001/2"3,5 MHz2,54 tot 101,6 mm (0,100 tot 4,0 inch)3,175 tot 101,6 mm (0,125 tot 4,0 inch)Tot 1,90 mm (0,075 inch)
* Standaard geleverd

Meetlimieten
Minimum radius voor convexe oppervlakken Minimum radius voor convexe oppervlakken 8,89 mm
Minimum radius voor concave oppervlakken 76,2 mm
Minimum radius voor concave oppervlakken Minimale ruimte 25,0 mm
Minimale meetdiameter Minimale meetdiameter 3,8 mm
Minimale materiaaldikte - F Minimale materiaaldikte - F n.v.t
Minimale materiaaldikte - NFe n.v.t

Leveromvang

De ZX-6 wordt geleverd als een complete set:

  • ZX-6 wanddiktemeter,
  • T-102-2700 1/4" 5,0 MHz sonde,
  • Fles van 120 ml koppelingsvloeistof,
  • 2 AA-batterijen,
  • NIST-traceerbaar kalibratiecertificaat,
  • Handleiding,
  • Schuim beklede koffer.


Accessoires

A-302-6002 Beschermende rubberen behuizing



    Meer details

    A-302-6002 Beschermende rubberen behuizing 127313

    Categorie Wanddiktemeter Accessoires


    Ruime keuze aan accessoires onze wanddiktemeters zoals, stalen testblokken, koppeling-gel, beschermende behuizingen, datakabels, printers, meetsondes en meetsondehouders.

    Meer details

    Categorie  Wanddiktemeter Accessoires 378

    Specificaties
    Meetbereik op staal (met standaard T-102-2700 sonde):Pulse-Echo-modus (Pit & Flaw-detectie) - PE-modus 1,00 tot 199,9 mm
    Echo-Echo-modus (door verflagen en coatings) - EE-modus 2,54 tot 25,40 mm (bereik hangt af van geselecteerde sonde) - vijf sondes om uit te kiezen
    Resolutie:0.01 mm
    Meetmodus:Pulse-Echo (P-E), Echo-Echo (E-E, Thru-Paint Mode), Scan, Differentieel, Alarm en VX-snelheid
    Snelheidsbereik:305 tot 18,542 meters/sec
    Sonde (standaard):1/4", 5 MHz Hi-Damp Dual Element Transducer, werkelijke slijtage is 5/8" (17 mm), p/n T-102-2700
    Sonde (optioneel):1 tot 10 MHz, 3/16" tot 1 inch (aangepaste sondes beschikbaar)
    LCD Display:Multifunctioneel 7-segments 4,5-cijferig LCD-scherm met 0,500" cijferhoogte. Twee velden van 0,125 in 14 segmenten voor labels en waarden, en één veld van 7 segmenten voor labels en waarden. Extra pictogrammen om kenmerken en modi aan te geven
    Display Update Snelheid:10 Hz (10 updates/sec)
    Pulsherhalingsfrequentie (PRF)200 Hz (200 pulsen/sec)
    Temperatuur Limieten:Omgevingstemperatuur: -30 tot 75° C Materiaal: -20 tot 100° C
    KabelWaterdichte kabel van 1,2 m met niet-gepolariseerde, snel los te koppelen connectoren
    Behuizingsclassificatie:IP65
    Behuizing:Behuizing van geëxtrudeerd aluminium met eindkappen van vernikkeld aluminium (afdichting afgedicht)
    Certificering:NIST Traceerbaar
    Afmetingen:63.5 x 131.3 x 31.5 mm
    Batterij Type:2x AA batteries (herlaadbare batterijen kunnen worden gebruikt)
    Batterijduur:45 uur bij continue gebruik
    Gewicht:308 gram
    Garantie:Meter: 5 Jaar
    Sondes: 90 Dagen

    Nu bestellen
    Product

    Product
    Prijs
    Aantal
    ZX-6 - Wall Thickness Gauge
    € 1.933,00

    Accessories

    Product
    Prijs
    Aantal
    T-101-2700 5 MHz Dual Element Transducer - 3/16 inch
    € 431,00
    T-102-3700 7.5 MHz MMX Probe 1/4 inch
    € 431,00
    T-104-2700 - 1/2" 5MHz Dual Element Hi Damped Transducer
    € 437,00
    T-104-9700 Spare / Replacement Probe for TI-25M-MMX-EXT
    € 451,00
    Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
    Beschikbaarheid: Beschikbaar: 1-3 dagen , Levertijd: 1-3 weken , speciale bestelling, aanvraag
