Model | Ranges | SCHMIDT Kalibratie Materiaal* | |||
DTEB-200 | 2,0-200,0 | PA: 0,12 mm Ø | |||
DTEB-500 | 5,0-500,0 | PA: 0,20 mm Ø | |||
DTEB-1000 | 50-1000 | PA: 0,30 mm Ø | |||
DTEB-2000 | 200-2000 | PA: 0,50 mm Ø | |||
DTEX-200 | 2,0-200,0 | PA: 0,12 mm Ø | |||
DTEX-500 | 5,0-500,0 | PA: 0,20 mm Ø | |||
DTEX-1000 | 50-1000 | PA: 0,30 mm Ø | |||
DTEX-2000 | 200-2000 | PA: 0,50 mm Ø | |||
Er zijn ook andere soorten spanningsmeters bijvoorbeeld met de wijzerplaat in grammen * Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament Meetkopbreedte: 38 mm (Breedte van geleiderollerhouders) Meetkoplengte: 59 mm Speciale afstelling door middel van monsters, geleverd door de klant wordt aangeraden als het materiaal significant verschilt van de SCHMIDT standaard in diameter, stugheid of vorm. In dit geval is een monster van het materiaal nodig van ongeveer 5 meter |
Model DTEB | |
Kalibratie: | Volgens de SCHMIDT fabrieksprocedure |

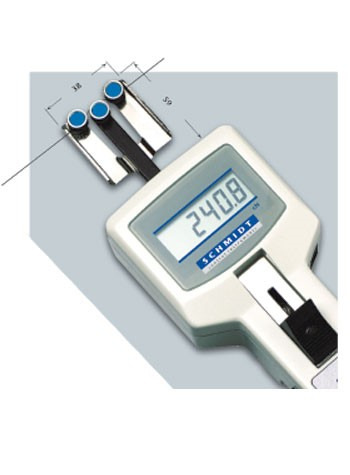

Meetkop breedte: | 38 mm |
Meetkopafstand tot meter: | 59 mm |
Nauwkeurigheid: | Bereik van 10% tot 90%: ± 0,5% over het hele meetberiek en ± 1 cijfer overig bereik en ander kalibratie materiaal: ± 3% over het hele meetbereik en ± 1 cijfer |
Displayweergave: | tot 15% boven het spanningsbereik, zonder nauwkeurigheidsgarantie |
Maximale overbelasting: | 100% van het spanningsbereik |
Meetroller afwijking: | 0,2 mm max. |
Signaalverwerking: | Digitaal |
Meetfrequentie: | 62 metingen/sec |
Conversie: | 12 bit A/D |
Temperuur Coëfficiënt: | Minder dan ± 0,01% over het volledige bereik per °C |
Display: | 4-cijferig LCD, 12 mm hoog |
Display Vernieuwssnelheid: | Keuze tussen 0,5, 1, 2 or 4 seconden |
Geheugen: | Laatste, MIN, MAX, PEAK waarden |
Kalibratie aanpassing: | 1,5% verhogingen in ± 7 stappen |
Temperatuur bereik: | 10 - 45ºC |
Luchtvochtigheid: | 85% RH, max. |
Stroomvoorziening: | 4 type AA batterijen 1,5 V (ongeveer 20 gebruiksuren achter elkaar) |
Automatische uitschakeling: | Na 2 minuten de meter niet te hebben gebruikt |
Behuizing materiaal: | Gegoten Aluminium |
Afmetingen: | 235 x 76 x 45 mm (LxWxH) |
Gewicht, net (bruto): | ong. 680 g (1500 g) |
Specificaties voor Model DTEX, evenals Model DTEB met: | |
Uitgebreid geheugen: | tot 100 spanningsmetingen, gemiddelde en standaard afwijking |
Digitale uitgang: | RS232C (4800, 8, N, 2) |
Analoge uitgang: | 0-1 V DC (conversie snelheid 16 ms) |
Digimatic: | Mitutoyo |
