DTMX Voor toepassingen die aanvullende dataverwerking vereisen


Gemaakt in Duitsland9 bereiken, 0,1 - 200,0 cN tot 5 - 50 daN

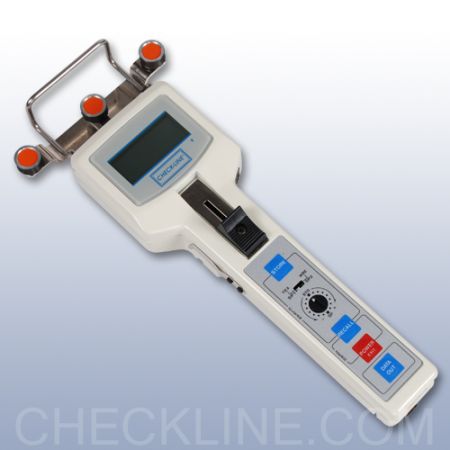

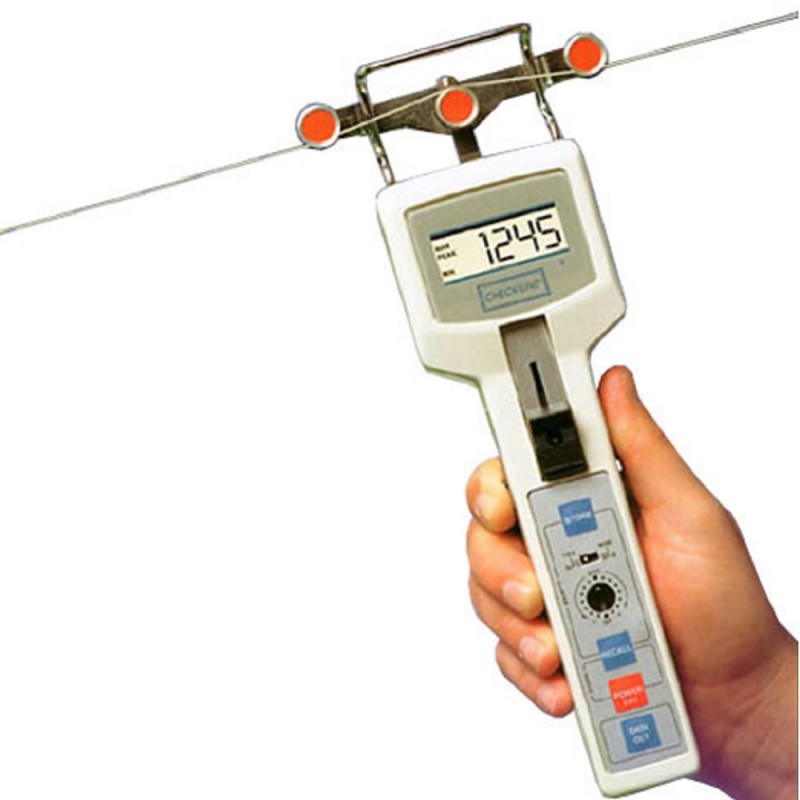

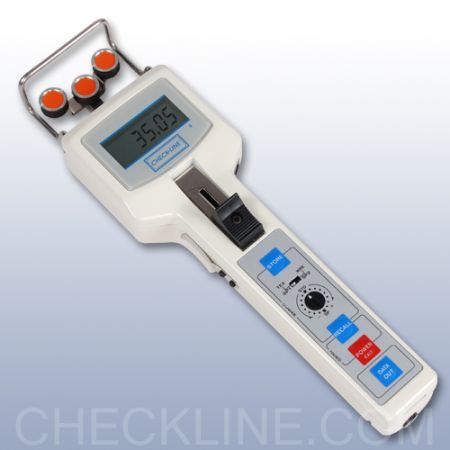

De nieuwe CHECK-LINE DTMX Digitale Spanningsmeters meten nauwkeurig de spanning in lopende draden, garen, vezels, kabels, optische vezels en vergelijkbare procesmaterialen.

Het unieke ontwerp combineert de nieuwste microprocessor technologie met de betrouwbaarheid, simpelheid en robuustheid van CHECK-LINE mechanische spanningsmeters.

De DTMX levert kritische proces informatie die benodigd is om te voldoen aan de hedendaagse strikte kwaliteit rapportage systemen onder de ISO 9000 richtlijnen.


Kenmerken
  • 2 geheugenmodi voor 100 data waarden en statistieken:
    - Continue opslag
    - Individuele opslag
  • Analoge en seriële aansluitingen
  • Kalibratie voor specifieke, door de klant geleverde materialen is mogelijk (tot 4 verschillende materiaal kalibraties)
  • Precisie V-gegroefde rollers voor snelheden tot 5.000 m/min
  • Opslagmogelijkheid voor 100 spanningsmetingen plus minimale, maximale en piek waarden
    - automatische berekening van het gemiddelde en de standaardafwijking
    - alle waarden kunnen opgevraagd worden in het display of overgedragen worden aan een printer of PC
  • Materiaal selectie schakelaar voor textiel en draad toepassingen (Tex en Wire) garandeert de hoogste nauwkeurigheid
  • Selecteerbare update snelheden (0,5, 1, 2 of 4 seconden) voor stabiele metingen wanneer de spanningen fluctueren (elektronische demping)

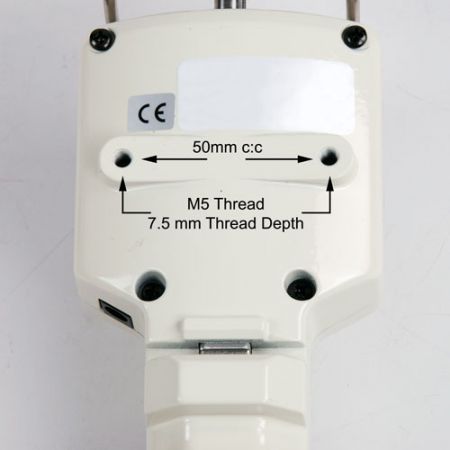

  • Ingebouwde bevestigingsgaten maken permanente bevestiging voor doorlopende metingen mogelijk
  • Kan aangesloten worden op een PC of printer voor data overdracht
  • Dikte compensatie past automatisch de kalibratie aan
  • DIP schakelaar voor aanpassing door de gebruiker, bv. display update frequentie
  • Certificate of Compliance with the order 2.1 according DIN EN 10204 wordt meegeleverd
  • Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens DIN EN 10204 met kalibratie rapport

DTMX geavanceerde functies
Ingebouwde dataopslag
De DTMX ingebouwde dataopslag slaat tot 100 spanningswaarden op en berekent automatisch maximum, minimum, piek, gemiddelde en standaard deviatie waarden. De data waarden en statistieken kunnen op het display opgeroepen worden of gedownload worden naar een printer of PC.

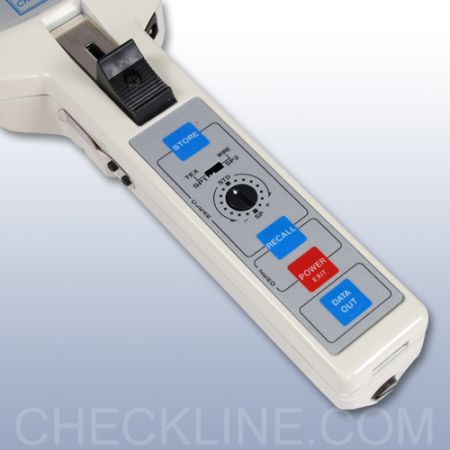

De dataopslag kan ingesteld worden om op twee verschillende manieren op te slaan. In de Individuele modus wordt een spanningswaarde opgeslagen op het moment dat de STORE toets wordt ingedrukt. In de continue modus, wordt de STORE toets ingedrukt om de continue dataopslag te starten. Iedere weergegeven waarde wordt opgeslagen totdat het geheugen vol is of totdat de STORE toets opnieuw wordt ingedrukt. De opgeslagen data wordt in het geheugen vastgehouden totdat de batterijen leeg zijn.

Spanningsbereik

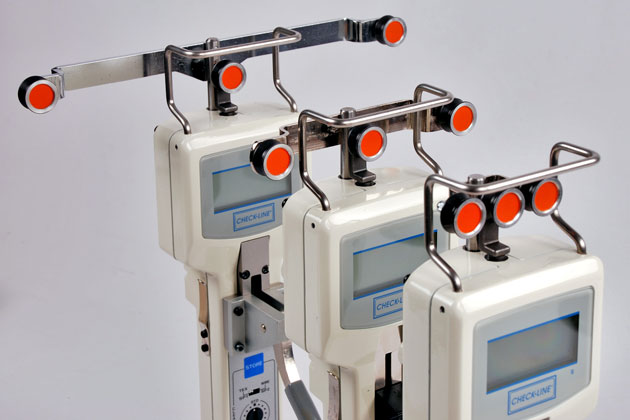

ModelRanges Meetkopbreedtes* (mm) MDC*** Resolutie
DTMX-200 0,1 - 200,0 cN 650.1 cN
DTMX-500 0,1 - 500,0 cN 65XXX0.1 cN
DTMX-1000 50 - 1000 cN 65XXX1 cN
DTMX-2000 200 - 2000 cN 65XXX1 cN
DTMX-2500 250 - 2500 cN 116XXX1 cN
DTMX-5000 500 - 5000 cN 116XXX1 cN
DTMX-10K 1,00 -10,00 daN 116XXX0.01 daN
DTMX-20K-L 2,00 -20,00 daN 216XXX0.01 daN
DTMX-50K-L 5,00 -50,00 daN 2160.01 daN
Andere meetkopbreedtes zijn verkrijgbaar op aanvraag. Andere meeteenheden zijn beschikbaar in gram, kg, oz of lb.

* Afhankelijk van het model is dit de breedte van de geleidebeugel of de afstand tussen de buitenste geleiderollen
*** MDC = Materiaal Dikte Compensatie

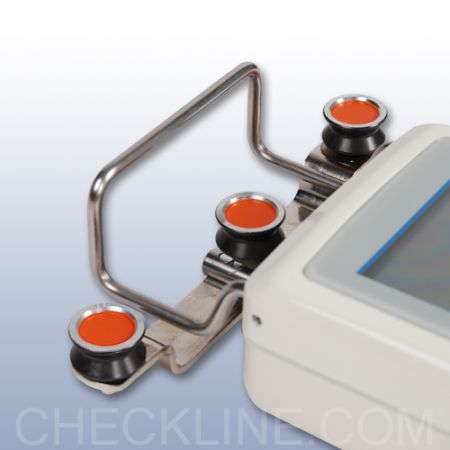

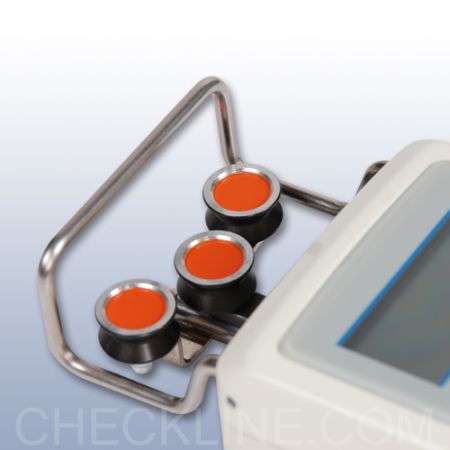

Rollers
CodeGeleideroller materiaalLijn snelheid
Code: Standaard Gehard aluminium 2000 roller
ASY Gehard aluminium, asymetrische groef 1000 } roller
B Gehard staal voor bandendraad (tire cord) 1000 } roller
CE Keramiek 1000 } roller
H Plasma-gegoten aluminium 5000 } roller
K Gehard aluminium 3500 } roller
ST Gehard staal 1000 } roller
T Hard plastic (POM), zwart 1000 } roller
W Vernikkeld staal 1000 } roller
U Gehard aluminium (Radium R3) 2000 } roller

Opties

Leveromvang
Levering omvat:

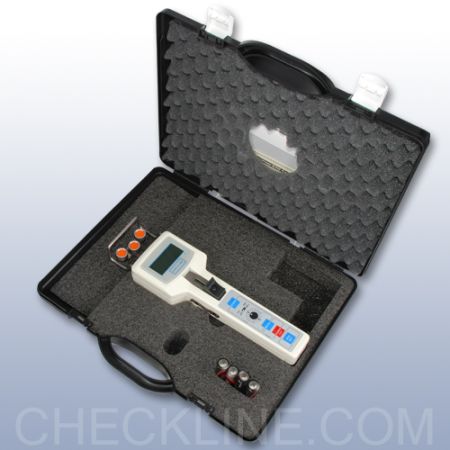

Spanningsmeter in harde plastic koffer, batterijen en een Engelse of Duitse gebruikershandleiding naar keuze

Optioneel verkrijgbaar:
DTM-AC-115 AC adapter 6 V DC for 115 V AC
DTM-AC-230 AC adapter 6 V DC for 230 V AC

Specificaties
Geheugen en uitgang specifications:
Uitgebreid geheugen:gemiddelde, standaard afwijking
Digitale uitgang:RS232C (4800, 8, N, 2)
Analoge uitgang:0-1 V DC (conversie snelheid 16 ms)
Digimatic:Mitutoyo
Algemene specificaties:
Kalibratie:Volgens de SCHMIDT fabrieksprocedure
Nauwkeurigheid:Bereik van 10% tot 90%:
Displayweergave:tot 15% boven het spanningsbereik, zonder nauwkeurigheidsgarantie
Maximale overbelasting:100% van het spanningsbereik
Meetroller afwijking:0,2 mm max.
Signaalverwerking:Digitaal
Meetfrequentie:62 metingen per seconde
Conversie:12 bit A/D
Temperatuur Coëfficiënt:Minder dan ± 0,01% over het volledige bereik per °C
Display:4-cijferig LCD-scherm, 12 mm hoog
Meetinterval:keuze tussen 0,5, 1, 2 or 4 seconden
Kalibratie aanpassing:1,5% verhogingen in ± 7 stappen
Temperatuur bereik:10 - 45ºC
Luchtvochtigheid:85% RH, max.
Stroomvoorziening:4 type AA batterijen 1,5 V
Automatische uitschakeling:Na 2 minuten de meter niet te hebben gebruikt
Behuizing materiaal:Gegoten Aluminium
Afmetingen:235 x 76 x 45 mm (LxBxH)
Gewicht, netto (bruto):Tot DTMB-10K ong. 680 g (1500 g)
