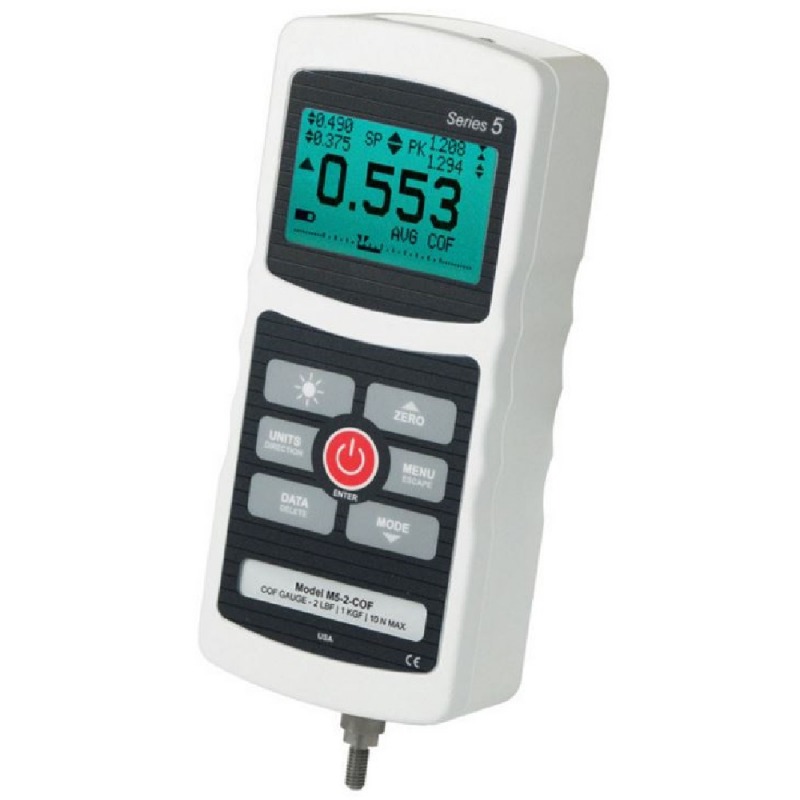

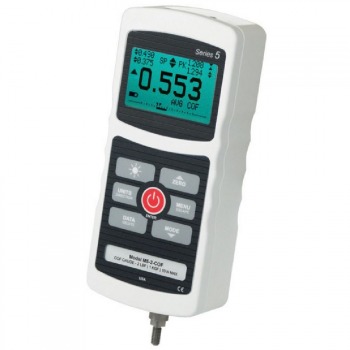

M5-2-COF Wrijvingscoëfficiënt meter


De M5-2-COF is ontwikkeld als een van de drie belangrijkste onderdelen van een Coëfficiënt of Friction (COF) testsysteem. De andere elementen zijn doorgaans een gemotoriseerde testbank en een G1086 COF-Armatuur

Op basis van de Series-5 Digital Force Gauge kan de M5-2-COF ook worden gebruikt voor een aantal veelvoorkomende trek- en compressietesttoepassingen. Het bevat de volledige reeks functies en instellingen van de Series-5, maar met de toegevoegde COF-functie.

Met een capaciteit van 10 N kan de meter worden gebruikt om wrijving te meten voor een breed scala aan materialen, ideaal om te voldoen aan ASTM D1894 en andere relevante normen. Statische en kinetische coëfficiënten worden weergegeven op het verlichte LCD-scherm en worden berekend op basis van een door de gebruiker programmeerbaar sledegewicht.

Gegevens kunnen worden overgedragen naar een pc of gegevensverzamelaars via USB, RS-232, Mitutoyo (Digimatic) of analoge uitgangen. Ingebouwd geheugen voor maximaal 1.000 metingen is inbegrepen, evenals statistische berekeningen die overgebracht kunnen worden naar een pc. Geïntegreerde setpoints met indicatoren en uitgangen zijn ideaal voor pass-fail-testen en voor het activeren van externe apparaten zoals een alarm, relais of een testbank. Configureerbaar wachtwoord beschermt tegen ongeoorloofde wijzigingen aan instellingen.

De M5-2-COF kan worden besteld in combinatie met het G1086 COF-armatuur (COF-K1) dat in combinatie met een gemotoriseerde testopstelling een compleet COF-testsysteem vormt. Terwijl de kruiskop op de testbank met de M5-2-COF omhoog beweegt, wordt de kabel over de wrijvingsarme katrol getrokken en sleept de slede over het materiaal met het test.

De M5-2-COF krachtmeter wordt geleverd met MESUR® Lite data-acquisitiesoftware. MESUR® Lite tabuleert continue of single point data. Exporteren met één klik naar Excel maakt verdere gegevensmanipulatie mogelijk.

Mark-10 digitale krachtmeters zijn veelzijdige instrumenten, over het algemeen worden ze gecombineerd met extra apparatuur voor een speciaal gebouwd systeem om de vereiste taken uit te voeren.

We helpen u graag bij het vinden van de meest geschikte configuratie voor uw behoeften. Neem contact met ons op voor meer informatie.




Kenmerken
  • Berekent statische en kinetische wrijvingscoëfficiënten
  • Configureerbaar sledegewicht (100 - 1000 g)
  • USB, RS-232, Mitutoyo en analoge uitgangen
  • 1000-punts datageheugen met statistieken en resultaten
  • Live belastingsstaafdiagram met instelpuntmarkeringen
  • Configureerbare audio-alarmen en toetstonen
  • Wachtwoordbeveiliging, configureerbaar voor individuele sleutels en kalibratie
  • Armatuur + Meter Kit is beschikbaar

LCD Display

M5-COF Display


Omkeerbare behuizing

M5-COF reversible housing


Leveromvang

M5-2-COF wordt geleverd met:

  • een draagkoffer met:
  • Schuim inlay
  • beitel
  • kegel punt
  • V-groef
  • haak
  • platte kop
  • verlengstaaf
  • universele wisselstroomadapte
  • Accu
  • snelstartgids
  • USB kabel
  • Software CD (USB-stuurprogramma, MESURgauge DEMO-software en snelstartgids)
  • NIST-traceerbaar kalibratiecertificaat met datagegevens





Included accessories
PictureAccessoryM5-2-COF
HookHaakG1028
Extension rodVerleng staafG1024
ConeKegelpuntG1026
ChiselBeitelpuntG1025
V-grooveV-GroefG1027
FlatPlatte kopG1029

Afmetingen
Afmetingen-M5-2-COF


M5-2-COF Kracht meter tekening met afmetingen.

Alle afmetingen staan vermeld in inches met [mm] erachter.

Schroefdraad: #10-32 UNF


Video


Accessoires

G1086 Wrijvingscoëfficiënt armatuur


  • Directe montage op framemodellen: F105, F305, F505, F755, F755S, ESM303, ESM301. Adapters beschikbaar voor andere modellen.
  • COF-K1, Armatuur + meet, set is beschikbaar
  • Het sledegewicht kan worden geconfigureerd van 100 tot 1000 gram

Meer details

G1086 Wrijvingscoëfficiënt armatuur 127256

ESM303 Gemotoriseerde Teststand met PC besturing


  • Instelbare snelheid
  • Instelbare, verwijderbare controller met intuïtieve menu navigatie
  • Motorisch aangedreven, soepel en eenvoudig gebruik zonder snelheidsvariatie onder belasting

Meer details

ESM303 Gemotoriseerde Teststand met PC besturing 127201

MESURgauge Mesurgauge Kracht & Verplaatsing Analyse Software


  • Verzendt gegevens van een kracht- of torsietester en afstand display naar een PC voor verdere analyse

Meer details

MESURgauge Mesurgauge Kracht & Verplaatsing Analyse Software 126514

Cic-Force Krachtmeter Kalibratie


  • Zeer korte doorlooptijd
  • Mogelijkheid tot justeren en reparatie

Meer details

Cic-Force Krachtmeter Kalibratie 127037

Categorie Mark-10 Opzetstukken


Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Mark-10 krachtmeters en torsiemeters.

Meer details

Categorie  Mark-10 Opzetstukken 0

Specificaties
Nauwkeurigheid± 0,1% van volledige schaal
Capaciteit x resolutie5 x 0,001 COF*, 2 x 0,0005 lbF, 32 x 0,01 ozF, 1 x 0,0002 kgF, 1000 x 0,2 gF, 10 x 0,002 N
* Afhankelijk van het gewicht van de slede. Voor een gewicht van 200 g is de COF-capaciteit 5. De COF-resolutie is vastgesteld op 0,001.
Bemonsteringsfrequentie7.000 Hz
VermogenAC of oplaadbare batterij. De meerstaps batterij-indicator wordt weergegeven, de meter wordt automatisch uitgeschakeld wanneer de stroom te laag is.
BatterijduurAchtergrondverlichting aan: tot 7 uur continu gebruik
Achtergrondverlichting uit: tot 24 uur continu gebruik
Uitgangen USB / RS-232: Configureerbaar tot 115.200 baud. Inclusief Gauge Control Language 2 voor volledige computercontrole.
Mitutoyo (Digimatic): Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten.
Analoog: ±1V DC, ±0,25% van volledige schaal bij capaciteit.
Algemeen doel: Drie open afvoeruitgangen, één ingang.
Instelpunten: Drie afvoerleidingen openen.
Configureerbare instellingenCOF-sledegewicht, digitale filters, uitgangen, automatische uitgang (via USB/RS-232), automatische uitschakeling, standaardinstellingen, middelingsmodus , externe trigger, wachtwoorden, toetstonen, audio-alarmen, achtergrondverlichting, kalibratie
Veilige overbelasting150% van volledige schaal (display toont "OVER" bij 110% en hoger)
Gewicht450 gram
Verzend gewicht1.4 kg
Garantie3 jaar

Gerelateerde Producten

Series-7 Professionele Digitale Krachtmeter


  • High speed meetfrequentie: 14.000 Hz
  • Continue data opslag tot 5000 datapunten, bij een snelheid tot 14,000 Hz, downloadbaar naar PC
  • Individueel datapunt geheugen voor maximaal 5000 datapunten, downloadbaar naar PC

Meer details

Series-7 Professionele Digitale Krachtmeter

Series-7I Geavanceerde Kracht/Torsie Meter


  • Verwisselbare kracht- en torsiesensoren door Plug & Test technologie (sensoren apart verkrijgbaar)
  • Hoge meetfrequentie tot 14.000 Hz
  • Continue gegevensopslag tot 5.000 gegevens, bij een snelheid van tot 14.000 Hz, te downloaden naar een PC
  • 5 meeteenheden, plus wrijvingscoëfficiënt en door de gebruiker gedefinieerde eenheid met configureerbare naam

Meer details

Series-7I Geavanceerde Kracht/Torsie Meter

Downloads

Nu bestellen
Product

Product
Prijs
Aantal
134334
M5-2-COF-E Digitale Krachtmeter met COF functie – 10 N
€ 1.417,00

Accessories

Product
Prijs
Aantal
130524
15-1004 MESUR gauge, single license

132876
09-1165 Cable, USB, Series 7/5/4/3 to PC
€ 29,00
132826
08-1026 Vervangende accu, 8,4 V NiMH
€ 19,00
131954
AC1030 AC adapter/charger, 110V US
€ 43,00
131955
AC1031 AC adapter/charger, 220V Europe
€ 43,00
132878
AC1032 AC adapter/charger, 220V UK
€ 43,00
132879
AC1035 AC adapter/charger, 220V Australia
€ 43,00
134333
AC1052 Mounting plate, Mark-10 gauges, 0.12 - 500 lbF capacities (0.5 to 2,500 N)
€ 58,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
