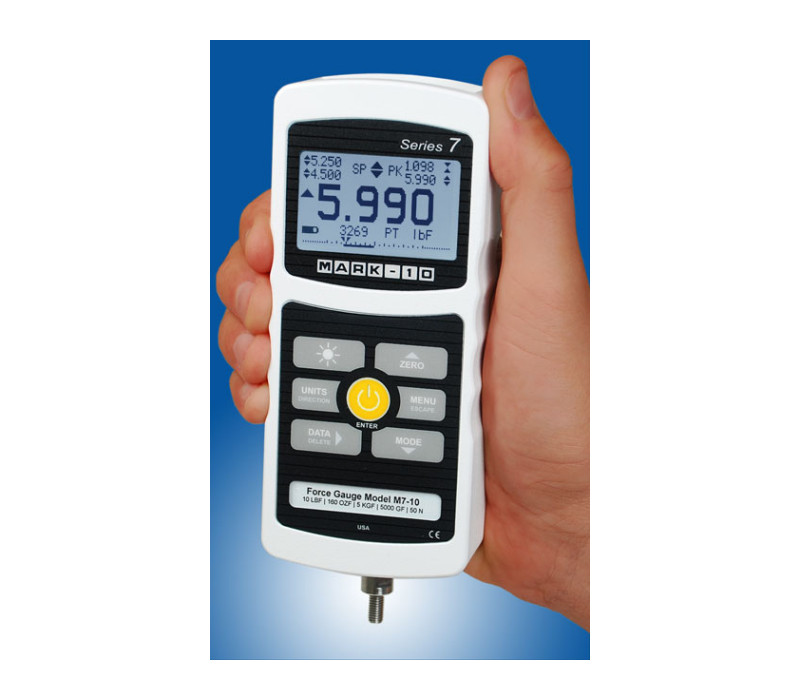

Robuuste aluminium behuizing van de Series-7

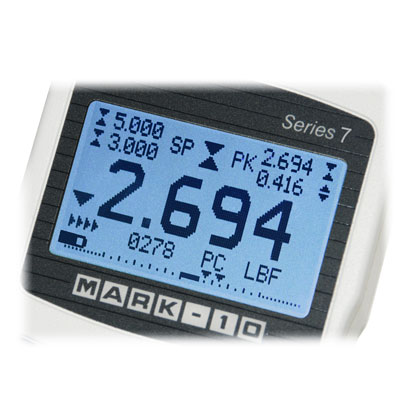

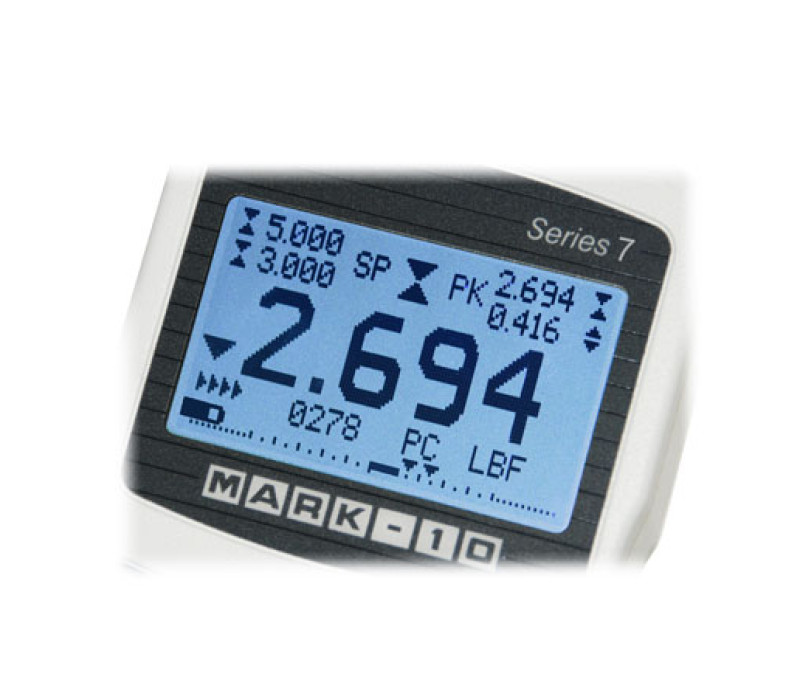

Verlicht meetdisplay van de Series-7

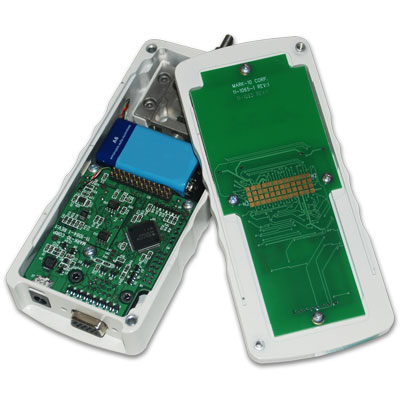

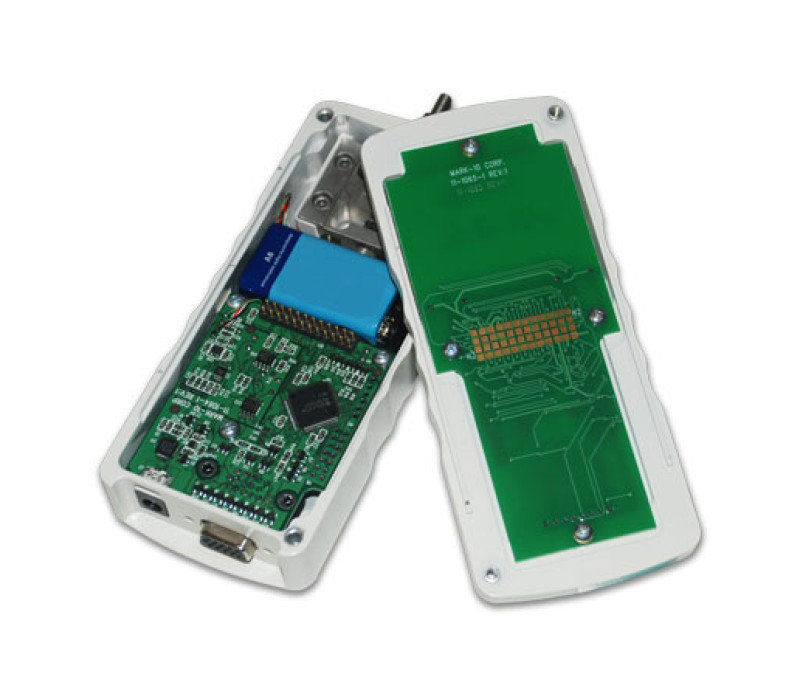

Omkeerbare krachtmeterbehuizing van de Series-7

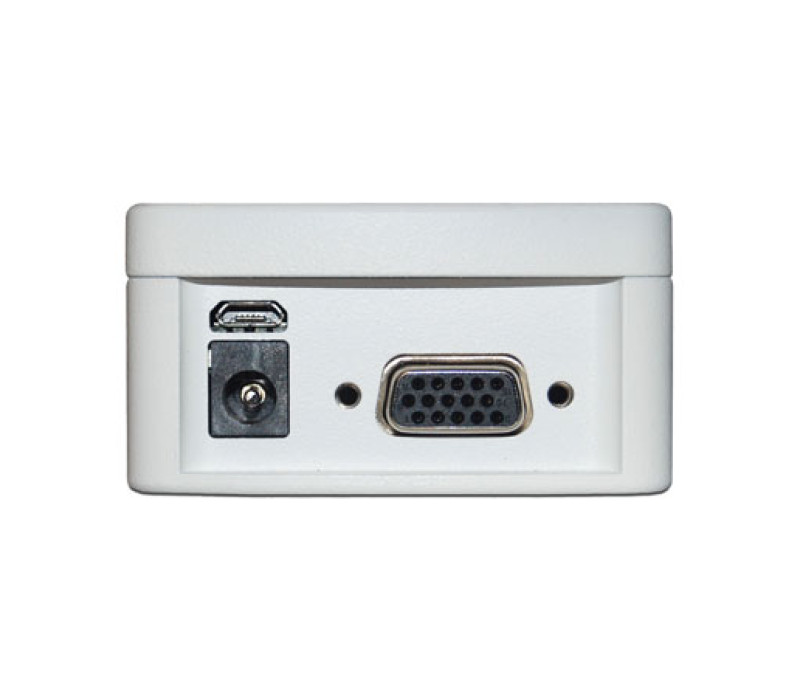

Verzonken USB-, DB-15- en voedingsaansluitingen van de Series-7

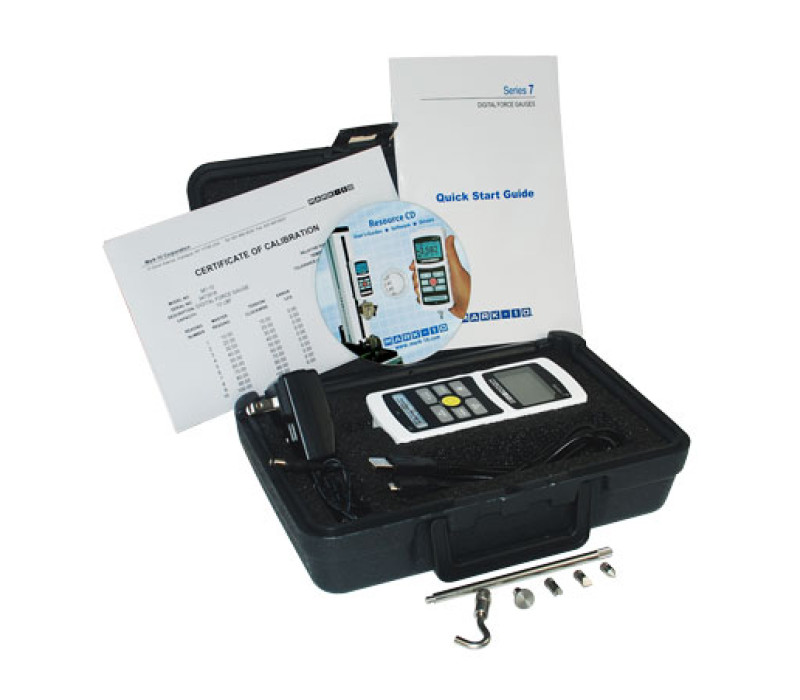

Krachtmeter met meegeleverde accessoires M7

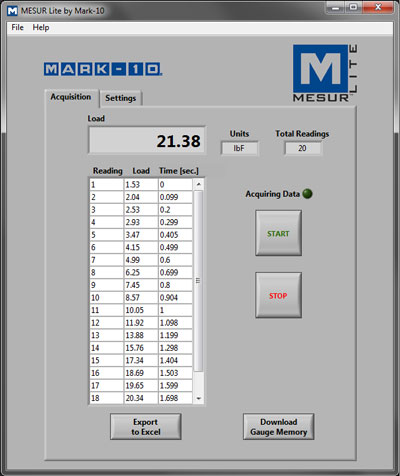

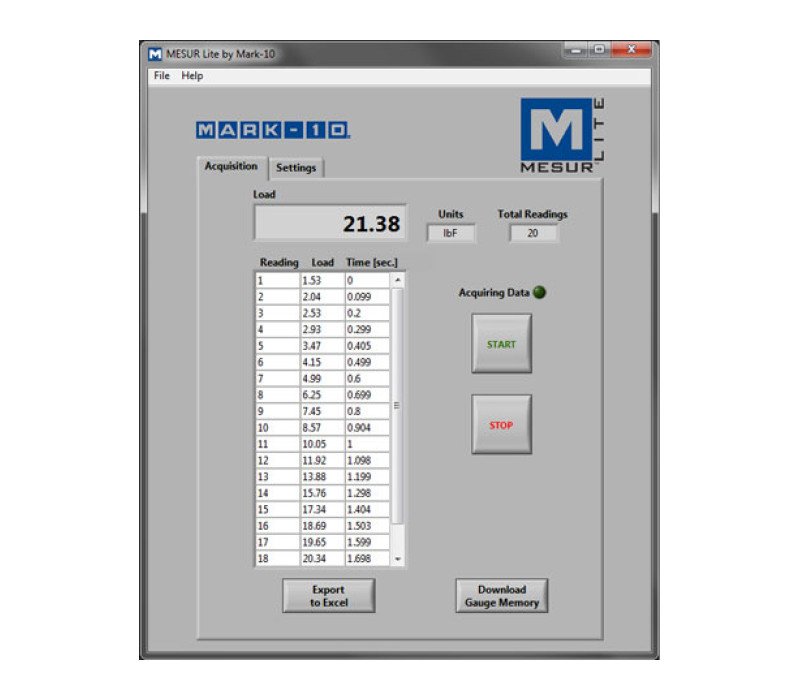

Software voor gegevensregistratie MESUR Lite voor de Series-7

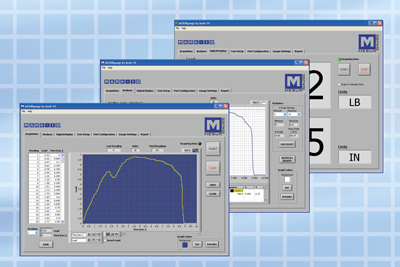

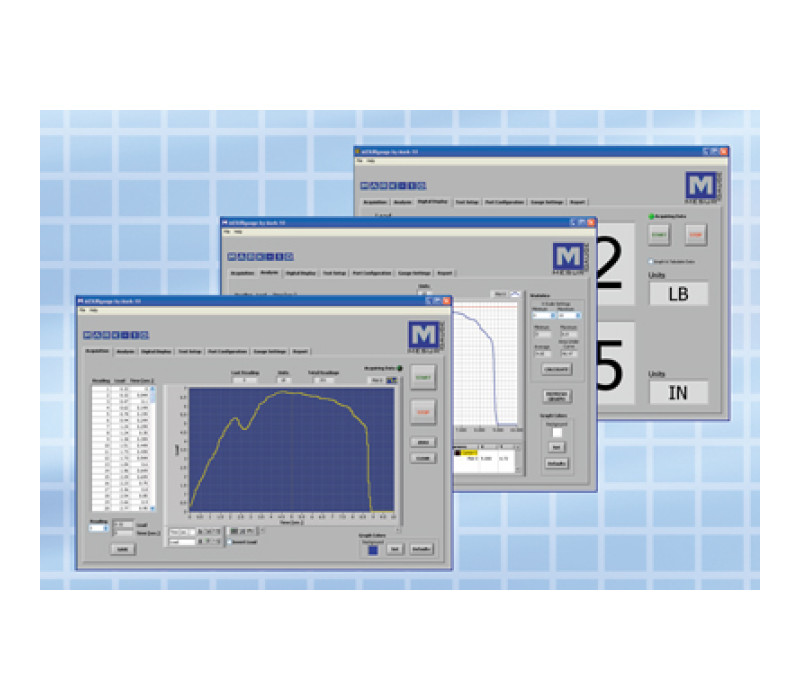

Software voor gegevensanalyse MESURgauge voor de Series-7

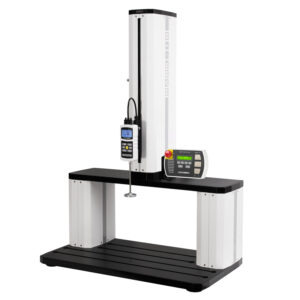

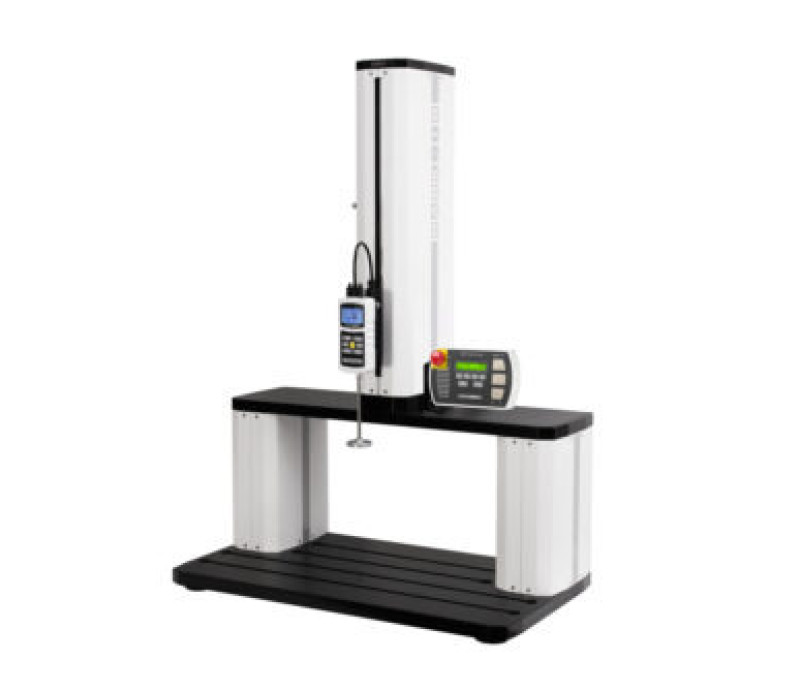

Digitale krachtmeter op gemotoriseerde testbank ESM303

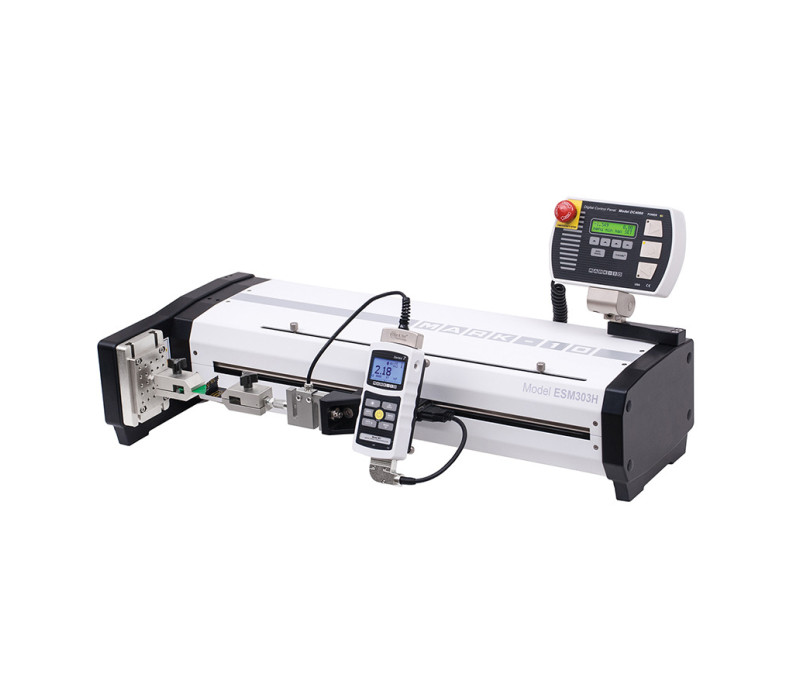

Digitale krachtmeter op horizontale testbank ESM303H

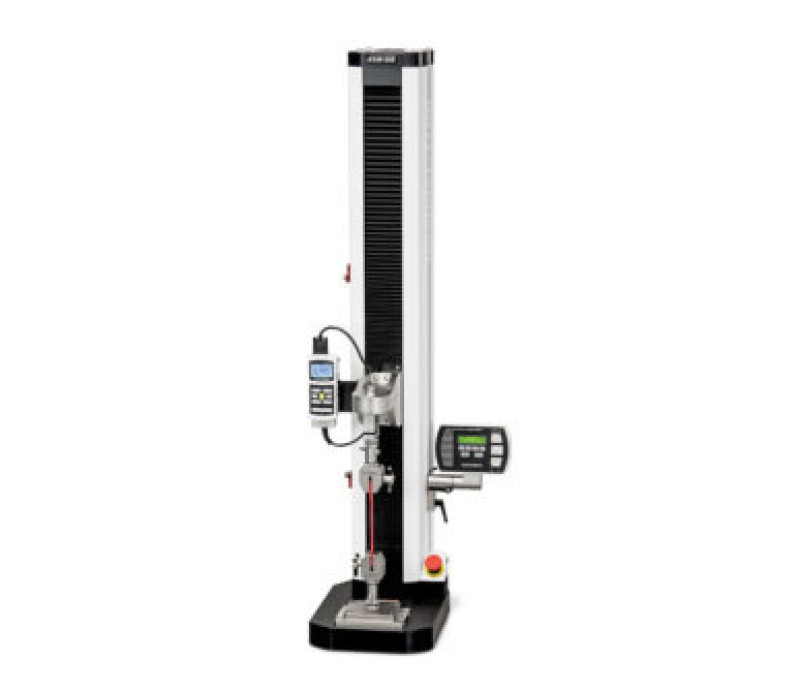

Digitale krachtmeter met opzetstukken op testbank ESM1500

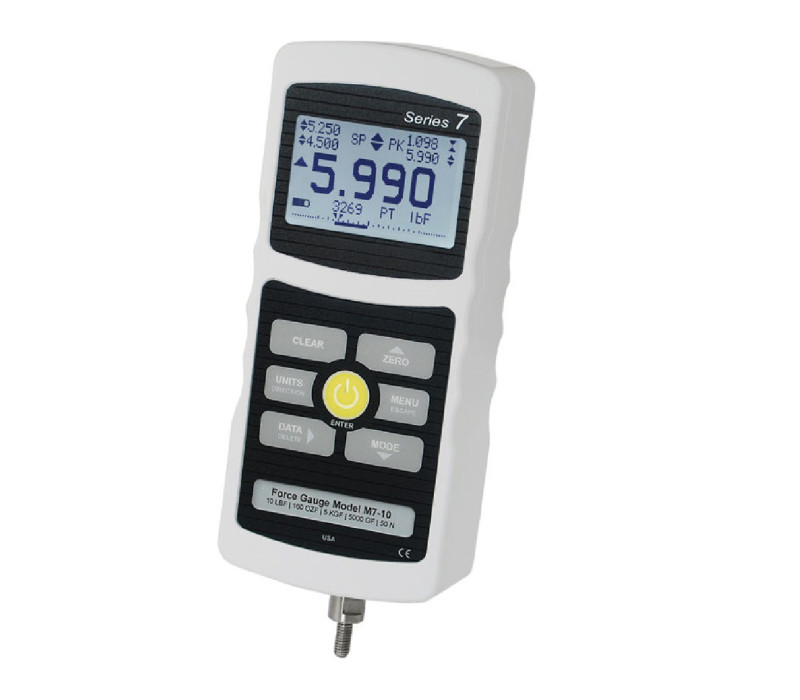

Series-7 Professionele digitale krachtmeter van Mark-10

Name: Series-7 Professionele digitale krachtmeter van Mark-10
SKU: 127057

Professionele digitale krachtmeter voor snelle trek- en drukkrachtmetingen

De Mark-10 Series-7 is een professionele digitale krachtmeter voor veeleisende trek- en drukkrachtmetingen. De serie omvat 12 modellen met meetbereiken van 0,12 lbF (0,5 N) tot 500 lbF (2.500 N). Dankzij een nauwkeurigheid van ±0,1 % van het volledige meetbereik en een hoge bemonsteringsfrequentie van 14.000 Hz kunnen ook snelle krachtveranderingen worden gemeten.

Geavanceerde functies zijn onder meer continue registratie van maximaal 5.000 meetpunten, detectie van de eerste en tweede piekwaarde, breukdetectie, middeling en programmeerbare automatische acties. Hierdoor is de Series-7 geschikt voor onder meer breukproeven, het meten van de bedieningskracht van schakelaars en andere proeven waarbij de kracht gedurende korte tijd verandert.

De robuuste aluminium behuizing kan worden omgedraaid, zodat de as van de krachtopnemer naar boven of beneden wijst terwijl het display rechtop blijft staan. Via USB, RS-232, Mitutoyo en analoge uitgangen kan de krachtmeter worden geïntegreerd met systemen voor gegevensregistratie en compatibele testbanken. De meegeleverde MESUR Lite-software maakt het mogelijk meetgegevens te registreren en te exporteren.

Prijs vanaf € 869,00

Nu bestellen

12 modellen voor trek- en drukkrachtmetingen, met meetbereiken van 0,5 tot 2.500 N
Nauwkeurigheid van ±0,1 % van het volledige meetbereik
Hoge bemonsteringsfrequentie van 14.000 Hz voor het vastleggen van snelle krachtveranderingen
Continue registratie van maximaal 5.000 meetpunten met instelbare registratiesnelheid, te downloaden naar een pc
Geheugen voor maximaal 5.000 afzonderlijke meetwaarden, te downloaden naar een pc
Detectie van de eerste en tweede piekwaarde, breukdetectie, middeling en modi voor externe triggering
Automatische gegevensuitvoer, opslag, nulstelling en I/O-besturing na geselecteerde testgebeurtenissen
Programmeerbare grenswaarden met indicatoren en uitgangen
Programmeerbare opdrachtreeksen van drie stappen via de optionele voetschakelaar AC1051
USB-, RS-232-, Mitutoyo (Digimatic)- en analoge uitgangen voor gegevensregistratie en systeemintegratie
Meting van de wrijvingscoëfficiënt en één instelbare, door de gebruiker gedefinieerde meeteenheid
Omkeerbare aluminium behuizing met verlicht display en verzonken aansluitingen
Compatibel met Mark-10-testbanken en klemvoorzieningen
MESUR Lite-software inbegrepen voor gegevensregistratie en export naar Excel

Meetbereiken

Model	Capaciteit	Resolutie (N)
M7-012	0,12 lbF / 0,5 N	0,0001
M7-025	0,25 lbF / 1 N	0,0002
M7-05	0,5 lbF / 2,5 N	0,0005
M7-1	1 lbF / 5 N	0,001
M7-2	2 lbF / 10 N	0,002
M7-5	5 lbF / 25 N	0,005
M7-10	10 lbF / 50 N	0,01
M7-20	20 lbF / 100 N	0,02
M7-50	50 lbF / 250 N	0,05
M7-100	100 lbF / 500 N	0,1
M7-200	200 lbF / 1.000 N	0,2
M7-500	500 lbF / 2.500 N	0,5

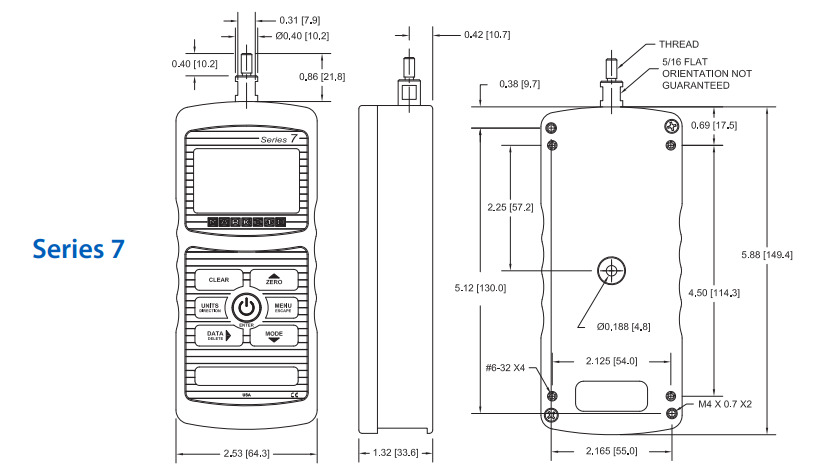

Raadpleeg de tekening voor de afmetingen van de Series-7. Alle afmetingen zijn aangegeven in inches [mm].

Series-7 Snel startgids

Series-7 Handleiding

Series-7 Solide modellen

Series-7 C# Code Voorbeelden

LabVIEW Serial Write / Read VI

CE - Kracht en moment meters, indicatoren en testers

UKCA - Kracht en moment meters, indicatoren en testers

Krachtmeter vergelijkingstabel

Series-7 Data sheet

Digitale krachtmeter Series-7 (gekozen model)
Verlengstang
Conisch opzetstuk
Beitelvormig opzetstuk
Opzetstuk met V-groef
Vlak opzetstuk
Haak
Koppelstuk (alleen M7-50 tot M7-500)
Transportkoffer
USB-kabel
Netadapter met Europese stekker
Oplaadbare accu
NIST-herleidbaar kalibratiecertificaat met 10 meetpunten per richting (trek en druk)
MESUR Lite-software (download)

Nauwkeurigheid	±0,1 % van het volledige meetbereik
Bemonsteringsfrequentie	14.000 Hz
Geheugen	Continue registratie: Maximaal 5.000 meetpunten bij maximaal 14.000 Hz Afzonderlijke meetwaarden: Maximaal 5.000
Meeteenheden	lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model); wrijvingscoëfficiënt (COF) en één door de gebruiker gedefinieerde eenheid
Uitgangen	USB / RS-232: Instelbaar tot 230.400 baud; automatische gegevensuitvoer tot 250 Hz; Gauge Control Language 2 Mitutoyo (Digimatic): Seriële BCD Analoog: ±1 VDC Algemene I/O: 3 open-drain-uitgangen en 1 ingang
Toegestane overbelasting	200 % van het volledige meetbereik; "OVER" verschijnt vanaf 110 %
Schroefdraad krachtopnemer	M7-012 tot M7-100: #10-32 UNF M7-200 tot M7-500: 5/16-18 UNC
Voeding	Netadapter of oplaadbare 8,4 V NiMH-accu Accuduur: Tot 7 uur met ingeschakelde achtergrondverlichting; tot 24 uur met uitgeschakelde achtergrondverlichting
Gebruiksomstandigheden	4–40 °C; maximaal 96 % RH, niet-condenserend
Gewicht (alleen krachtmeter)	M7-012 tot M7-100: 0,45 kg (1 lb) M7-200 tot M7-500: 0,54 kg (1,2 lb)
Garantie	3 jaar
Conformiteit	CE, UKCA

Producten

Artikel	Product	Prijs
133865	M7-012 Digitale krachtmeter - 0,5 N	€ 3.242,00
133866	M7-025 Digitale krachtmeter - 1,0 N	€ 3.242,00
133867	M7-05 Digitale krachtmeter - 2,5 N	€ 1.974,00
133868	M7-2 Digitale krachtmeter - 10 N	€ 1.786,00
133869	M7-5 Digitale krachtmeter - 25 N	€ 1.786,00
133870	M7-10 Digitale krachtmeter - 50 N	€ 1.786,00
133871	M7-20 Digitale krachtmeter - 100 N	€ 1.786,00
133872	M7-50 Digitale krachtmeter - 250 N	€ 1.786,00
133873	M7-100 Digitale krachtmeter - 500 N	€ 1.786,00
133874	M7-200 Digitale krachtmeter - 1000 N	€ 1.974,00
133875	M7-500 Digitale krachtmeter - 2500 N	€ 1.974,00
140858	M7-1 Digital Force Gauge - 5 N	€ 1.974,00
140859	M5-1 Digital Force Gauge - 5 N	€ 1.325,00
140860	M4-1 Digital Force Gauge - 5 N	€ 1.123,00
140861	M3-1 Digital Force Gauge - 5 N	€ 869,00

Accessoires

Artikel	Product	Prijs
132825	Cable, serial, Series 7/5/4 to RS-232 DB-9	€ 75,00
132876	Cable, USB, Series 7/5/4/3 to PC	€ 28,00
132826	AC1118 Replacement battery, 8.4V NiMH	€ 19,00
131954	AC1030 AC adapter/charger, 110V US	€ 42,00
131955	AC1031 AC adapter/charger, 220V Europe	€ 42,00
132878	AC1032 AC adapter/charger, 220V UK	€ 42,00
132879	AC1035 AC adapter/charger, 220V Australia	€ 42,00
136844	AC1051 Footswitch for Series 7/Model 7i	€ 193,00
134333	AC1052 Mounting plate, Mark-10 gauges, 0.12 - 500 lbF capacities (0.5 to 2,500 N)	€ 56,00
131956	AC1002 Dubbele handgreep voor krachtmeters Series 4/5/7	€ 136,00
126886	AC1002-1 Handle grip for Series 7/5/4 gauges, single grip	€ 127,00
130819	15-1005 MESURgauge PLUS Software voor belasting- en verplaatsingsanalyse, 1 licentie	€ 667,00
136830	15-1005-5 MESURgauge Plus Software voor belasting- en verplaatsingsanalyse, 5 licenties	€ 2.641,00

Alle genoemde prijzen zijn exclusief btw en verzend- en behandelingskosten.
