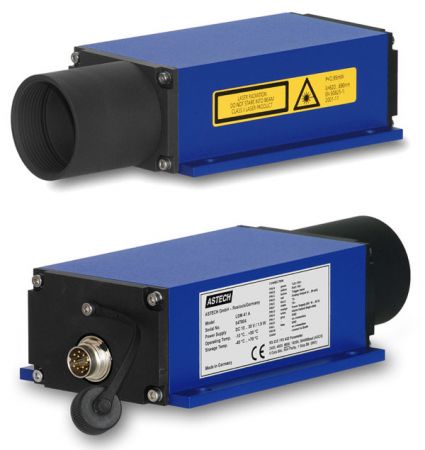

LDM41 - LDM42 Laser Afstand Sensor


Gemaakt in DuitslandDe LDM 42 A is een optische electronische afstand sensor voor industriële toepassingen zoals bijvoorbeeld; afstand en positie metingen zonder gebruik van speciale reflectoren. Het mikpunt kan bijna elke natuurlijke oppervlakte zijn. De sensor werkt op basis van vergelijkende fase metingen. Er wordt een modulair laserlicht uitgezonden dat diffuus weerkaatst wordt vanaf het doel met een bepaalde verandering in de fase die wordt vergeleken met een referentiesignaal. Met de grootte van de verandering in de fase kan een afstand worden berekend met een nauwkeurigheid van een millimeter.

Een zichtbare rode laserstraal maakt het richten op het meetpunt eenvoudig. De LDM 42 A is speciaal ontworpen voor snelle metingen op een wit doel.

Veel voorkomende toepassingen:
* Meten van afstand en positie
* Meten van de diameter van rollen of wikkels
* Meten van vulling van bijvoorbeeld een opslagtank of silo
* Positiebepaling
* Veiligheidstoepassingen
* Observatie en meten van liften
* Positiemetingen voor kranen en transportbanden



Kenmerken
  • Metingen op verschillende oppervlaktes met een nauwkeurigheid van een milimeter (LDM 42 A meet alleen op witte oppervlaktes).
  • Zeer nauwkeurig in omgevingen of op oppervlaktes met hoge temperatuur.
  • Laser Klasse II - meten zonder risico.
  • Bi-directionele data-interface, schakelen en analoge uitgang.
  • Door vrije schaling kunnen gemeten waarden weergegeven worden in meter, centimeter, voet, inch, etc.
  • Profibus DP via UNIGATE Gateway.
  • Lange afstand metingen zonder reflector op het object. Bij afstanden groter dan 100 m moet een reflector op het doel geplaatst worden.
  • Groot invoerspanningsbereik van 10 VDC tot 30 VDC.
  • Eenvoudig richten door zichtbare laser.
  • Eenvoudig in te stellen en aan te sluiten op PC of laptop.
  • Veilig en eenvoudig te installeren behuizing met IP 65 bescherming.

Afmetingen
Afmetingen-LDM41 - LDM42


Opties
1. Extra verbindingskabel, 2, 5 and 10 m
2. Programmeerbare kabel (PCCAB/LDM4xA)
3. Verbindingsdoos (CBOX/LDM4xA)
4. Profibus Gateway (UNIGATE/LDM4xA)
5. Profibus Gateway Unigate met IP 65 behuizing (UNIGATECA/LDM40A)
6. Hitte beschermingsfilter (HPF/LDM4xA)
7. PC-Software LDMTOOL (LDMTOOL)

Neem contact met ons op voor prijsinformatie.

Specificaties
Meetbereik *10.2 m tot 50 m op natuurlijke oppervlakten, meer dan 100 m haalbaar, afhankelijk van reflectie van doel
Nauwkeurigheid *2± 2 mm onder gedefinieerde meetomstandigheden *3
Resolutie0,1 mm, schaalbaar
Reproduceerbaarheid *40,5 mm
Tijd per meting0,16 tot 6 sec. Programmeerbaar of automatisch in DT mode
0,1 sec. in DW mode op wit oppervlak
LDM42A: 20 ms in DX mode op wit oppervlak
Laser KlasseLK2 onder DIN EN 60825-1:2001-11
(<1 mW, zichtbaar, rood)
Laser divergentie *50,6 mrd
Gebruikerstemperatuur-10 °C tot +50 °C
Opslagtemperatuur-40 °C tot +70 °C
Stroomvoorziening10 VDC tot 30 VDC
Stroomverbruikongeveer 1,5 W
AansluitingenRS 232/RS 422; 2400, 4800, 9600, 19200, 38400 Baud, ASCII, format 8N1; programmeerbare mode, schalen, meettijd; uitvoer van gemeten waarden, interne temperatuur en foutmeldingen
Digitale schakeluitgang"high-side switch", programmeerbare schakelaar drempel en hysterese, max. belasting van 0,5 A
Analoge uitgang4 mA tot 20 mA stroom uitvoer; programmeerbare afstandsbereik limieten, belastingsweerstand < 500 Ohm
Behuizing materiaalAluminium
AfmetingenOng. 212 x 96 x 50 mm (L x W x H)
GewichtOng. 850 g
BeschermingIP 65
Schokbestendigheid10 g / 6 ms (DIN ISO 9022-3-31-01-1)
Bevestiging100 x 85 mm, 4 x M6 holes
LeveromvangSensor met gebruikershandleiding
*1 Afhankelijk van reflectie van het meetdoel, diffussie van het weerkaatste licht en atmosferische omstandigheden
*2 Statischische spreiding 95 %
*3 Voor metingen op een wit oppervlak, ongeveer 20 °C
*4 Afhankelijk van reflectie van het meetdoel, diffussie van het weerkaatste licht en atmosferische omstandigheden
*5 Bij een afstand van 10 m heeft het meetpunt een diameter van 6 mm, bij een afstand van 100 m is dit 6 cm
*6 Converteerbaar, converteren moet uitgevoerd worden door gecertificeerd personeel
