RDF Schroef simulator / Rundown Fixture

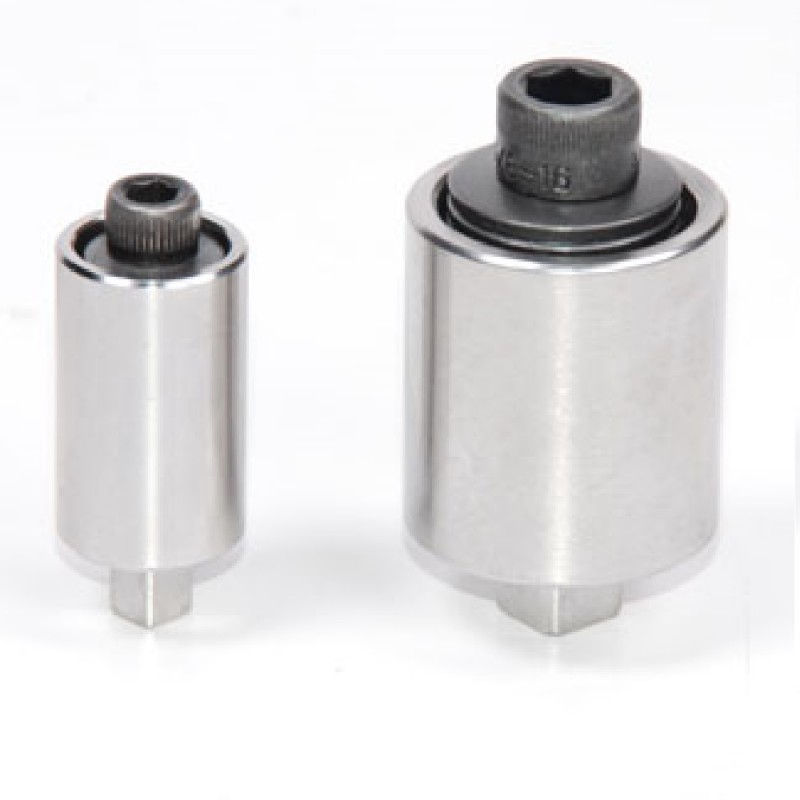

Schroef simulatoren (ook wel Rundown Fixtures of adapters genoemd) zijn vereist voor nauwkeurige torsie metingen met door krachtbron aangedreven torsie instrumenten (elektrisch, hydrolisch of pneumatisch). Ze zijn echt niet nodig of geschikt voor handmatig bediende torsie instrumenten (schroevendraaiers, sleutels, etc.). Ze simuleren de omstandigheden die worden gevonden als het instrument gebruikt wordt, waardoor de snelheid van de machinemotor opgevoerd kan worden tot normale gebruikssnelheden wat resulteert in een meer nauwkeurige en reproduceerbare meting van de torsie.

Volgens ISO 5393;

HARD Joint, dat is 30 graden of minder van de rotatie, van "stevig" tot definitief.
MEDIUM Joint, in het algemeen 180 - 400 graden van de rotatie, van "stevig" tot definitief.
SOFT Joint, gewoonlijk 720 graden of meer van de rotatie ,van "stevig" tot definitief.

Ze zijn meestal vervaardigd uit bewerkt staal met de juiste schijfgrootte. Van binnen bestaat de schroef simulator uit een reeks Belleville ringen die comprimeren als de bout spant. Door te variëren met de opstelling van deze ringen kunnen verschillende standen; zacht, medium en hard ingesteld worden. Tenzij anders ingesteld worden schroef simulatoren geconfigureerd om als medium schroef simulator te functioneren. De schroef simulatoren kunnen door de gebruiker worden ingesteld door de richting van de Belleville ringen te veranderen.

Kenmerken

Draaimoment bereik

Model	Bereik	Drive size	Bolt head size	Thread size
RDIOA-50	0,35 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIOA-100	0,7 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIOA-200	1,4 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-10	1,13 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-25	2,82 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-50	5,64 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-100	11,29 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-150	16,9 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-250	28,2 N-m	3/8" Male Sq	5/16" Female Hex	3/8-16
RDIA-500	56,49 N-m	3/8" Male Sq	5/16" Female Hex	3/8-16
RDIA-750	84,73 N-m	3/8" Male Sq	5/16" Female Hex	3/8-16
RDIA-1000	112,98 N-m	3/8" Male Sq	5/16" Female Hex	3/8-16
RDFAHE-100	135,58 N-m	1/2" Male Sq	1-1/8" Male Hex	3/4-10
RDFAHE-150	203,37 N-m	1/2" Male Sq	1-1/8" Male Hex	3/4-10
RDFAHE-250	338, 95 N-m	1/2" Male Sq	1-1/8" Male Hex	3/4-10
RDFAHE-500	677,90 N-m	3/4" Male Sq	1-1/2" Male Hex	1"-8
RDFAHE-600	813,49 N-m	3/4" Male Sq	1-1/2" Male Hex	1"-8
RDFAHE-750	1016,86 N-m	3/4" Male Sq	1-1/2" Male Hex	1"-8
RDFAHE-1000	1355,81 N-m	1" Male Sq	1-1/2" Male Hex	1"-8
RDFAHE-2000	2711,63 N-m	1-1/2" Male Sq	3/4", 1" or 1-1/2" Female Sq	NA
RDFAHE-2500	3389,54 N-m	1-1/2" Male Sq	3/4", 1" or 1-1/2" Female Sq	NA
RDFAHE-3000	4067,45 N-m	1-1/2" Male Sq	3/4", 1" or 1-1/2" Female Sq	NA
RDFAHE-5000	6779,08 N-m	1-1/2" Male Sq	3/4", 1" or 1-1/2" Female Sq	NA

Afmetingen

Gerelateerde Producten

TT-QC Torsie Tester / Draaimoment Tester

Nauwkeurigheid van ±1% ten opzichte van de weergegeven meetwaarde in beide richtingen
3 meetmogelijkheden:
- Actuele meetwaarde
- Piekwaarde
- Eerste Piek Waarde

Meer details
