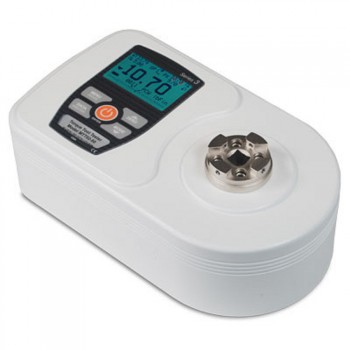

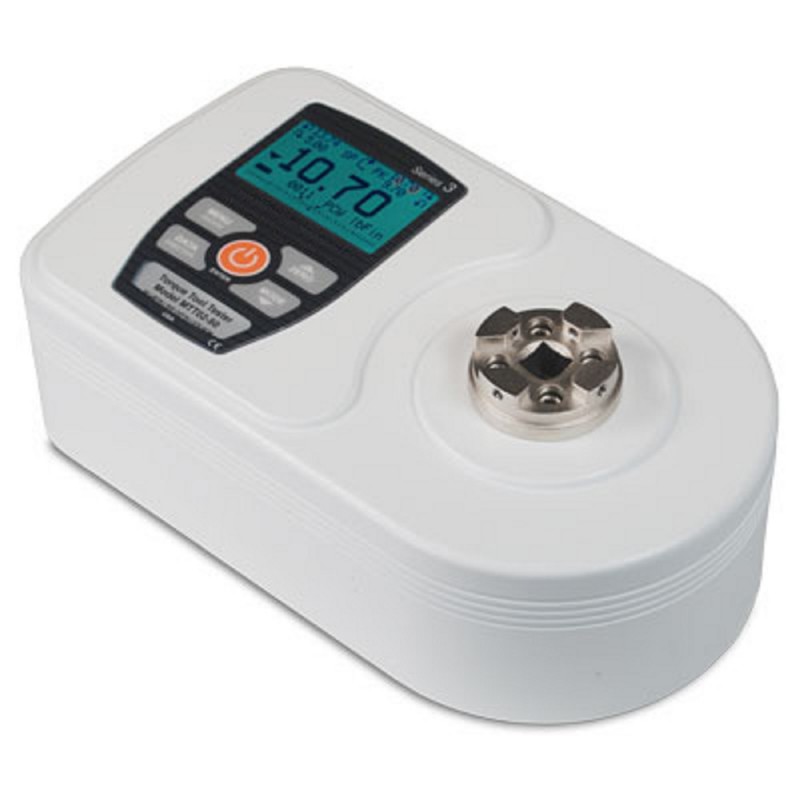

SERIES-TT02 Draaimoment tester voor (elektrische) schroevendraaiers
De serie TT02-torque-gereedschapstesters bieden een oplossing voor het testen van kleinere aangedreven en handmatige torque-gereedschappen zoals schroevendraaiers en sleutels.
Deze compacte torque-tester is uitgerust met een universeel 3/8” vierkant en wordt standaard geleverd met een 1/4” zeskant naar 3/8” adapter, meet het koppel in beide richtingen en berekent de 1e en 2e piek voor klikgereedschappen.
De TT02 biedt betrouwbare en consistente resultaten met een nauwkeurigheid van 0,3% en een samplingfrequentie van 7000 Hz. Een interne geheugenopslag van 1000 metingen in combinatie met USB, RS-232, Mitutoyo en analoge uitgangen zorgen ervoor dat alle gegevens worden opgeslagen en kunnen worden verwerkt. Wachtwoordbeveiliging voorkomt dat de gegevens per ongeluk worden verwijderd of ongeautoriseerde wijzigingen worden aangebracht aan de instellingen of kalibratie.
Gegevens worden overgebracht naar een computer via de standaard USB-kabel en MESUR® Lite-software voor gegevensverzameling. Gedownloade gegevens kunnen worden geëxporteerd naar Excel voor verdere verwerking
Een optionele schroefsimulator, AC1066-1 en/of -2, kan worden gebruikt om zachte en harde verbindingen voor elektrisch aangedreven schroevendraaiers of sleutels te simuleren.
De TT02 is niet geschikt voor gebruik met slaggereedschap.
Kenmerken
- Eerste / tweede piek in beide meetrichtingen
- 3/8" vierkant aansluiting voor 3/8" sleutels en 1/4" hex naar 3/8"adapter voor standaard bit aansluiting
- Hoge meetfrequentie van 7000 Hz meet nauwkeurig de piek torsie
- Data geheugen voor 1000 meetwaardes met statistieken en uitgangen
- USB, RS-232, Mitutoyo en analoge uitgangen
- Breukdetectie: automatische output, data opslag en nullen bij tool klik/slip maakt het testproces efficiënter
- Programmeerbare in te stellen indicatoren en uitgangen voor goed/fout beoordeling
- Wachtwoordprotectie voorkomt onbevoegde veranderingen van meet data, instellingen en/of kalibraties
- 5 selecteerbare meeteenheden
- Geschikt voor gebruik met ingebouwde accu of adapter
De Series TT02 wordt geleverd met:
- 1/4” hex to 3/8” square adapter
- AC oplader
- Batterij
- Quick start gebruiksaanwijzing
- USB datakabel
- CD met gebruiksaanwijzing
- MESURlite software
- MESURgauge demo software
- NIST traceerbares kalibratiecertificaat
Een draagkoffer is optioneel
| Model | Ncm | Nm | kgFcm | ozFin | lbFin |
|---|---|---|---|---|---|
| TT02-12 | 135 x 0,1 | 1,35 x 0,001 | 14 x 0,01 | 192 x 0.1 | 12 x 0.005 |
| TT02-25 | 290 x 0,2 | 2,9 x 0,002 | 28 x 0,02 | 400 x 0.2 | 25 x 0.01 |
| TT02-50 | 570 x 0,5 | 5,7 x 0,005 | 58 x 0,05 | 800 x 0.5 | 50 x 0.02 |
| TT02-100 | 1150 x 0,5 | 11,5 x 0,005 | 116 x 0,1 | 1600 x 1 | 100 x 0.05 |
Afmetingen
Afmetingen van de TT02 Torque Tester,
Alle afmetingen worden vermeld in Inches met metrische afmetingen in [mm] er achter.
Gerelateerde Producten
TT-QC Torsie Tester / Draaimoment Tester
- Nauwkeurigheid van ±1% ten opzichte van de weergegeven meetwaarde in beide richtingen
- 3 meetmogelijkheden:
- Actuele meetwaarde
- Piekwaarde
- Eerste Piek Waarde
Meer details
TT-3000 Draaimoment Tester
- Bi-directionele nauwkeurigheid van ±0,5% van de aangegeven waarde
Meer details
MTM Meerdere Bereiken Draaimoment Tester
- Beschikbaar met 2, 3 of 4 draaimoment meetsondes
- LED indicator duidt actieve meetsonde aan
Meer details
Accessoires
MESURgauge Mesurgauge Kracht & Verplaatsing Analyse Software
- Verzendt gegevens van een kracht- of torsietester en afstand display naar een PC voor verdere analyse
Meer details
Cic-Torque Torsie Instrumenten Kalibratie
- Zeer korte doorlooptijd
- Mogelijkheid tot justeren en reparatie
- Gemakkelijk inplannen van de kalibratie
Meer details
Specificaties
| Nauwkeurigheid | ±0.3% van de volledige schaal |
| Sampling frequentie | 7000 Hz |
| Voeding | Oplader of oplaadbare batterijen. Multi-step lege batterij indicator wordt getoond, de tester sluit bij te lage accuspanning automatisch af |
| Levensduur batterij | Achtergrondverlichting aan: tot 7 uur ononderbroken gebruik Achtergrondverlichting uit: tot 24 uur ononderbroken gebruik |
| Meeteenheden | Nm, Ncm, ozFin, lbFin, lbFft |
| Data uitgang | USB / RS-232: Configureerbaar tot 115.200 baud. Mitutoyo: Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten Analoog: ± 1 VCD, ± 0,25% van de volledige schaal Voor algemeen gebruik: Drie open drain uitgangen, één ingang Setpoint: Drie open drain lijnen |
| Configureerbare instellingen | Eerste en tweede piek, digitale filters, uitgangen, automatische uitschakeling, toets-tonen, achtergrondlicht, audio alarm, wachtwoorden en kalibratie |
| Veilige overbelasting | 150% van volledige schaal (display geeft “OVER” weer bij 110% en daarboven) |
| Gewicht | 2.6 kg |
| Omgevingseisen | 5°C - 45°C <96% vochtigheid (niet condenserend) |
| Garantie | 3 jaar |
