TC-DT Draaimoment Tester met verwisselbare sensoren


De Checkline TC-DT momentsleuteltester heeft een externe weergave-eenheid (display) en maakt snelle en nauwkeurige inspectie en kalibratie van handmatige momentmeetinstrumenten zoals momentschroevendraaiers, momentsleutels, breeksleutels en meer mogelijk.
Het aanschaffen van een optionele run-down fixture  (schroefsimulator) maakt het testen van het koppel/torsie van pneumatisch en elektrisch gereedschap ook mogelijk.

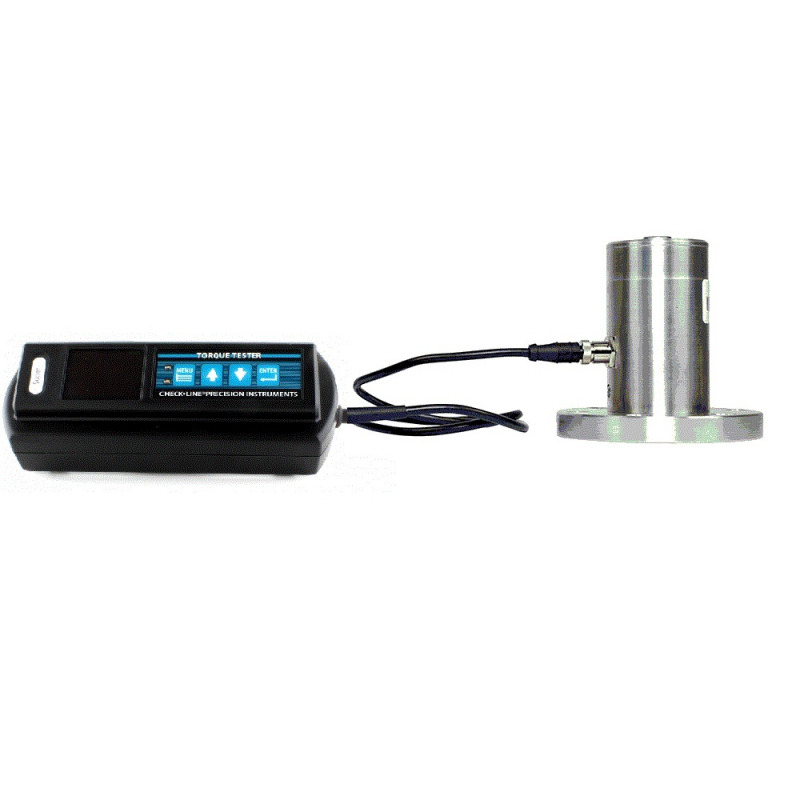

De TC-DT-D-display-eenheid wordt via een kabel rechtstreeks op de TC-DT-sensoren aangesloten.
Het assortiment TC-DT koppelsensoren heeft een meetbereik van 5 Ncm tot 2000 Nm.
Door verschillende koppel/torsie sensoren te
combineren is het mogelijk om zeer grote meetbereiken te realiseren.

De meetwaarden zijn eenvoudig af te lezen van het OLED -display en kunnen via USB worden geëxporteerd naar de meegeleverde Windows-software

Gegevensoverdracht via bluetooth is optioneel. De geïntegreerde gegevensopslag maakt het mogelijk om meer dan 2000 metingen op te slaan om ze later op te roepen of te exporteren naar een computer.

Verder kunt u 99 presets opslaan voor het testen van uw momentsleutels van uw momentsleutels in de TC-DT-D-weergave-eenheid.

De TC-DT momentgereedschaptester heeft een nauwkeurigheid van  ± 0,5% van de aangegeven waarde over het volledige gekalibreerde meetbereik.

Testparameters kunnen worden ingesteld via de display-eenheid TC-DT-D. U kunt kiezen uit verschillende bedrijfsmodi: Track, Peak, Preset en Click-Torque.

Houd er rekening mee dat voor het gebruik van elektrisch, hydraulisch en pneumatisch gereedschap een schroefsimulator nodig is.
De maximale snelheid van het gereedschap mag niet hoger zijn dan 1200 RPM.

Deze momenttester is niet geschikt voor het testen van slagmoersleutels, noch voor gebruik met krachtvermenigvuldigers.


Kenmerken
  • Groot OLED-display met hoge zichtbaarheid en waarschuwingssignalen
  • Verwisselbare loadcellen met externe weergave-eenheid
  • Meetbereik 5 Ncm tot 2000 Nm
  • Selecteerbare meeteenheden: Ncm, Nm, Oz.in, Lb.in, Lb.ft, Kgf.cm, Kgf.m
  • Nauwkeurigheid ± 0,5% van de aangegeven waarde
  • Meer dan 180 uur batterijduur
  • Traceerbaar kalibratiecertificaat en software inbegrepen

Bedrijfsmodi:
TrackIn de Track-modus kunnen de gegevens in realtime op het display worden bekeken.
PeakIn de piekmodus blijft de hoogste meetwaarde op het display staan.
Presetn de Preset-modus kunnen maximaal 99 presets voor slagen/niet-testen worden opgeslagen en opgeroepen. De meter geeft visuele en akoestische waarschuwingen bij afwijking van de voorinstelling.
Click-TorqueIn de Click-Torque-modus wordt de 1e piek in het display gehouden, zolang deze hoger is dan 10% van de capaciteit van de sensor. Deze modus is vooral handig voor handmatige klikmomentsleutels.

Torsie bereiken
ModelCapciteit
TC-DT-50C 5 - 50 Ncm
TC-DT-150C 15 - 150 Ncm
TC-DT-200C 20 - 200 Ncm
TC-DT-350C 35 - 350 Ncm
TC-DT-500C 50 - 500 Ncm
TC-DT-10N 1 - 10 Nm
TC-DT-20N 2 - 20 Nm
TC-DT-50N 5 - 50 Nm
TC-DT-100N 10 - 100 Nm
TC-DT-200N 20 - 200 Nm
TC-DT-340N 34 - 340 Nm
TC-DT-600N 60 - 600 Nm
TC-DT-800N 80 - 800 Nm
TC-DT-1000N 100 - 1000 Nm
TC-DT-1500N 150 - 1500 Nm
TC-DT-2000N 200 - 2000 Nm

Leveromvang

Voor een compleet meetsysteem heeft u de TC-DT-D display unit en minimaal één TC-DT koppelsensor nodig.

Een compleet systeem omvat:

  • Software voor gegevensoverdracht
  • Gebruikershandleiding
  • Traceerbaar kalibratiecertificaat


Accessoires

RDF Schroef simulator / Rundown Fixture


  • Vereist voor nauwkeurige torsie metingen met door krachtbron aangedreven torsie instrumenten (elektrisch, hydrolisch of pneumatisch)
  • De RDF-serie is een schroefsimulator voor gebruik op plaatsen waar zowel een combinatie van hand en elektrisch gereedschap worden gebruikt.

Meer details

RDF Schroef simulator / Rundown Fixture 126287

Specificaties
Gekalibreerd meetbereik10-100% van de capaciteit
Nauwkeurigheid± 0,5% van aangegeven waarde
Weergave4 cijfers OLED
GebruikClockwise & Counterclockwise (Met de klok mee en tegen de klok in)
Levensduur batterij180 uur
Stroomvoorziening4xAA standaard batterijen of oplaadbaar
Automatische energiebesparingJa
Gegevens opslag2094 waarden
GegevensuitvoerUSB
Bluetooth (optioneel)
Voorinstellingen met alarm99 voorinstellingen<b>Visuele en akoestische alarmen</b>
GewichtDisplayeenheid: 0,75 kg

Sensoren:
50 Ncm - 20 Nm: 0,72 kg
50 Nm - 340 Nm: 1,2 kg
600 Nm: 1,6 kg
800 Nm - 1000 Nm: 2,8 kg
1500 Nm - 2000 Nm: 3,8 kg
Kalibratie certificaatTraceerbaar kalibratiecertificaat inbegrepen
Garantie1 jaar

Nu bestellen
Producten

Product
Prijs
Aantal
TC-DT-D - Digital Torque Controller for TC-DT Transducers
€ 470,00
TC-DT-50C - Torque Transducer 5-50 Ncm 1/4"
€ 810,00
TC-DT-150C - Torque Transducer 15-150 Ncm 1/4"
€ 810,00
TC-DT-200C - Torque Transducer 20-200 Ncm 1/4"
€ 810,00
TC-DT-350C - Torque Transducer 35-350 Ncm 1/4"
€ 810,00
TC-DT-500C - Torque Transducer 50-500 Ncm 1/4"
€ 810,00
TC-DT-10N - Torque Transducer 1-10 Nm 1/4"
€ 810,00
TC-DT-20N - Torque Transducer 2-20 Nm 1/4"
€ 810,00
TC-DT-50N - Torque Transducer 5-50 Nm 3/8"
€ 835,00
TC-DT-100N - Torque Transducer 10-100 Nm 3/8"
€ 835,00
TC-DT-200N - Torque Transducer 20-200 Nm 1/2"
€ 835,00
TC-DT-340N - Torque Transducer 34-340 Nm 1/2"
€ 835,00
TC-DT-600N - Torque Transducer 60-600 Nm 3/4"
€ 890,00
TC-DT-800N - Torque Transducer 80-800 Nm 3/4"
€ 1.030,00
TC-DT-1000N - Torque Transducer 100-1000 Nm 3/4"
€ 1.030,00
TC-DT-1500N - Torque Transducer 150-1500 Nm 1"
€ 1.230,00
TC-DT-2000N - Torque Transducer 200-2000 Nm 1"
€ 1.355,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1-3 dagen , Levertijd: 1-3 weken , speciale bestelling, aanvraag
