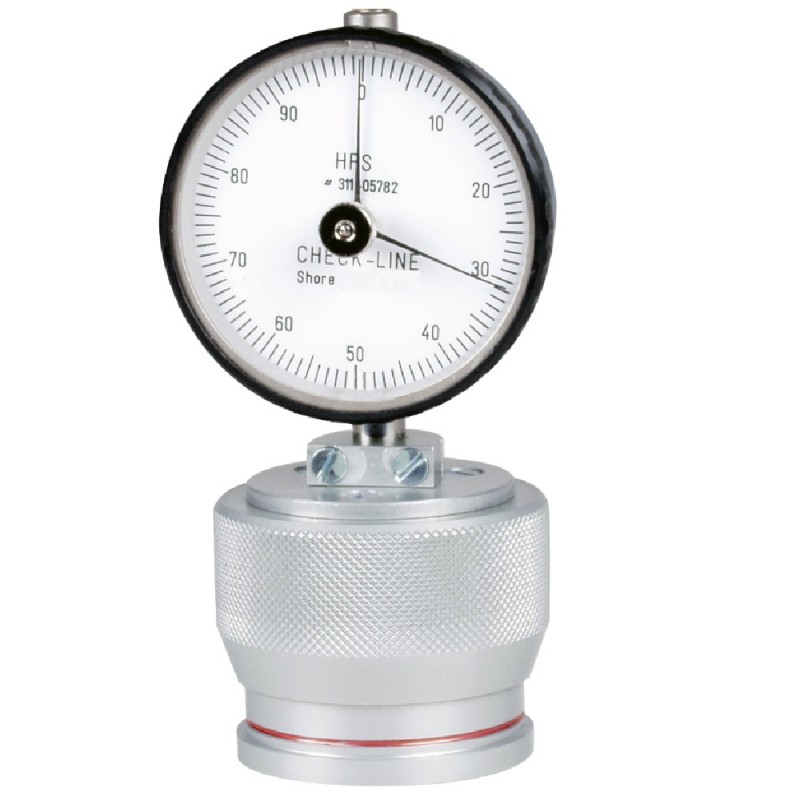

HP Series Durometer Shore A, B, C, D, DO of O


Gemaakt in DuitslandDe HPS Hardheidsmeters zijn ontworpen om de hardheid of stugheid te meten van een groot aantal rubberen onderdelen, plastics, elastische materialen, textiel etc.

De Checkline HPS Hardheidsmeters zijn het perfecte instrument voor het meten van verschillende typen materialen.

Het instrument is ontworpen in overeenstemming met de ASTM en DIN kwaliteit standaards. Deze standaards zijn gebaseerd op het contactoppervlak aan de onderkant van de meters (werk-diameter), de drukpin configuratie en de interne veerkrachten. Verder wordt ook de verplaatsing van de pin, relatief aan de meetindicator gespecificeerd door deze standaards.

De HPS meters zijn uitgerust met een analoge meetindicator, gekalibreerd voor een bereik van 1-100 Shore A, B, C, D, DO of O eenheden in combinatie met de Min/Max markeerpunten die beschikbaar zijn om een visuele indicatie van het geaccepteerde hardheidsbereik aan te geven.

Alle Checkline Hardheidsmeters hebben een unieke drukveer behuizing waarvan de buitenste rand naar beneden gedrukt dient te worden. Deze drukveer zorgt ervoor dat gelijke test druk wordt gebruikt voor elke meting. Het drukveer systeem zorgt dat de metingen eenvoudig en herhaalbaar zijn, zeer geschikt als meerdere mensen de hardheidsmeters gebruiken.

Het grote bodemoppervlak maakt het positioneren van de werk-diameter (oppervlakte die contact maakt volgens ASTM/DIN Standaards) gemakkelijk en consistent waardoor variatie doordat verschillende mensen met de meter werken, geminimaliseerd wordt.

Alle modellen zijn gekalibreerd met behulp van de standaards die gespecificeerd zijn in verscheidende test-procedures, uitgegeven door wereldwijde ASTM, DIN en JIS Kwaliteit organisaties.


Eenvoudig in Gebruik




Suggesties voor het verrichten van betrouwbare metingen

1. Indien mogelijk, altijd een meting minimaal 12mm vanaf de rand van het materiaal verrichten omdat de hardheid kenmerken van de meeste materialen aan de rand afwijken.
2. Indien mogelijk een monster gebruiken dat minstens 6 mm dik is. Indien het monster dunner is, dan is het verstandig om twee monsters van hetzelfde materiaal op elkaar te plaatsen.
3. Test blokken van rubber of plastic zijn niet erg geschikt om mee te kalibreren omdat deze onderhevig zijn aan verharding door invloeden van temperatuur en tijd. De Shore waarde van een product zal in de loop van de tijd veranderen. Een juiste kalibratie verificatie vereist onafhankelijke bevestiging van de interne veerkracht samen met de verificatie van de verplaatsing van de pin vs. de weergegeven waarde op de schaal.

Leveromvang

De HP series wordt geleverd als complete set inclusief:

  • Hardheidsmeter
  • Gebruikershandleiding
  • Draagkoffer met schuimvulling

Kalibratiecertificaat is optioneel.



Afmetingen
Afmetingen HP Series


Gerelateerde Producten

RX-TBK-A Type A Hardheidsmeter Testblokken Kit


  • Stelt de gebruiker in staat om snel te controleren of een durometer goed werkt

Meer details

RX-TBK-A Type A Hardheidsmeter Testblokken Kit

Cic-Duro Durometer Kalibratie


  • Zeer korte doorlooptijd
  • Uitsluitend NIST-gecertificeerde testapparatuur
  • Mogelijkheid tot justeren en reparatie

Meer details

Cic-Duro Durometer Kalibratie

Accessoires

PTS-HP Statief voor Durometer


  • Mechanische trekbank voor gebruik wanneer zeer precieze positionering vereist is op het testmateriaal
  • Eenvoudige bediening
  • Constante druk op buitenring garandeert betrouwbare en constante metingen
  • 3 jaar garantie

Meer details

PTS-HP Statief voor Durometer 126014

Conformiteit aan Internationale Normen
Model ASTM D2240 DIN 53505 ISO 868 ISO 7619
HP Series-A
HP Series-B
HP Series-C
HP Series-D
HP Series-DO
HP Series-O

Beschikbare modellen
Type Vorm Indentor Kracht
A



Platte conische punt, 35º hoek
Zacht rubber, plastics, elastomeren, printer rollen.
822 Gr
D



Scherpe conische punt, 30º hoek
Hard rubber en plastics zoals thermoplastics, vloeren en bowling ballen.
4536 Gr
O



3/32" Sferisch
Zeer zachte elastomeren, textiel rollen, zachte korrelige materialen. Gebruik onder 20 Duro A.
822 Gr

Specificaties
HPS Shore A

Typische toepassingen:Hardheid van elastomeren, rubbers etc.
Indentor:Conus, 35°, 1,3 mm Ø
Diepte van inkeping:0 - 2,5 mm
Testdruk:Ongeveer 12,5 N
Veerkracht:0,55 - 8,065 N

HPS Shore D

Typische toepassingen:Hardheid van plastic materialen en hard rubber
Indentor:Conus, 30°
Diepte van inkeping:0 - 2,5 mm
Testdruk:Ongeveer 50 N
Veerkracht:0,55 - 44,5 N

HPS Shore O

Typische toepassingen:Hardheid van elastische materialen, bedrukkingen, gewoven textiel van middelgrote sterkte gemaakt van nylon, orlan, perlon or rayon, etc.
Indentor:Conus, 3/32"
Diepte van inkeping:0 - 2,5 mm
Testdruk:Ongeveer 12,5 N
Veerkracht:0,55 - 8,065 N

Algemeen

Nauwkeurigheid:+/- 1 shore eenheid
Wereldwijde standaards:Voldoet aan DIN 53505, ISO 7619, ISO 868, ASTM D 2240 normen
Display bereik:0 - 100
Schaal diameter:56 mm
Werkoppervlak:16 mm Ø = 2 cm²
Gewicht, netto (bruto):Ongeveer 300 g (500 g)
Afmetingen:50 x 50 x 110 mm (L x B x H)
Garantie:1 jaar

Nu bestellen
Producten

Product naam
Prijs
Aantal
HPSA Shore A Durometer
€ 370,00
HPSB Shore B Durometer
€ 375,00
HPSC Shore C Durometer
€ 375,00
HPSDO Shore DO Durometer
€ 370,00
HPSD Shore D Durometer
€ 370,00
HPSO Shore O Durometer
€ 375,00
Alle genoemde prijzen zijn exclusief btw. en exclusief afhandelings- en verzendkosten.
Beschikbaarheid: Beschikbaar , Voorverkoop 1-2 weken , speciale bestelling, aanvraag

Nu bestellen
Accessories

Product naam
Prijs
Aantal
HPMEM - Memory Pointer for HPS Shore A & D
€ 49,50
HP-NGC New Gauge Certificate
€ 89,00
Alle genoemde prijzen zijn exclusief btw. en exclusief afhandelings- en verzendkosten.
Beschikbaarheid: Beschikbaar , Voorverkoop 1-2 weken , speciale bestelling, aanvraag
