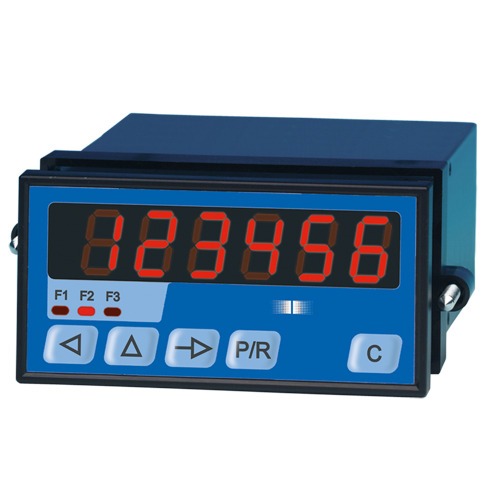

TA202 Tachometer rekenfuncties en 2 limieten


Hoge kwaliteit tachometers van IVO, beschikbaar in verscheidene uitvoeringen. De TA202 is uitgerust met een montageplaat voor eenvoudige installatie.

Uitgerust met 2 limieten die kunnen worden gedefinieerd als "P1" en "P2", dit maakt het mogelijk productieprocessen te volgen.

Beschikking over 2 tachometers maakt het mogelijk bijvoorbeeld de rotatiesnelheid en de snelheid op "F1" en "F2" te meten en weer te geven. Er kan dan een rekenfunctie worden geprogrammeerd door de gebruiker die geselecteerd en weergegeen kan worden via "F3". Het is mogelijk om ratio's verschillen, looptijd weer te geven. Ook kan tijd gemeten worden via het start- en stopsignaal. Lengte van een meetperiode, pulsduur en pulsratio's kunnen gemeten worden via de berekeningsfuncties.

De TA202 is ook uitgerust met een electronische sleepnaald, toegewezen door de gebruiker an "F1", "F2" of "F3". Dit opgeslagen maximumwaarde kan geselecteerd worden via "Z3" en ook weergegeven worden.

Kenmerken
  • Tachometer met 2 aanpasbare limieten
  • Sensor aansturing kan geprogrammeerd worden
  • Pulswaarde kan geprogrammeerd worden van 0.0001 tot 9999.99
  • Frequentie verwerking tot 40 kHz
  • Precieze metingen door fase-evaluatie
  • Interface RS485, RS422, RS232, Analoge uitgang

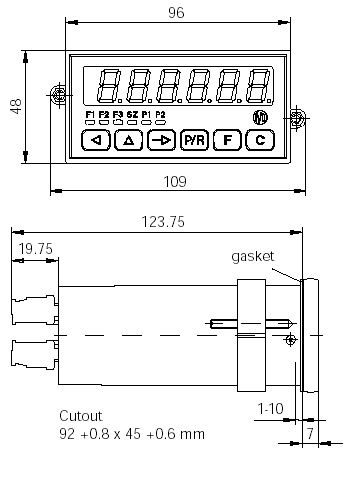

Afmetingen
Afmetingen TA202


Special Purpose Models

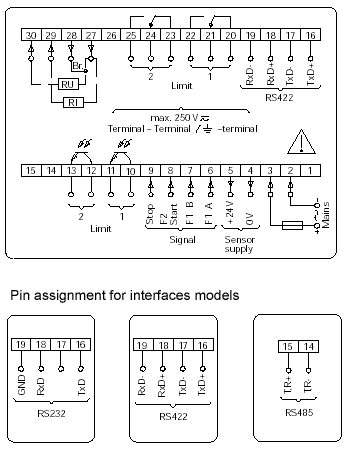

Pin assignment

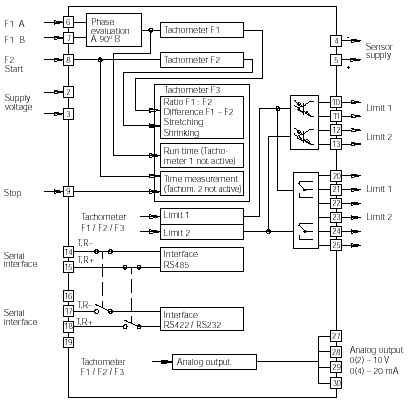

Blok Diagram

Specificaties
Electronische Gegevens
Voeding:Keuze uit 2 voltages (AC) via een schakelaar op het apparaat.
Altijd instellen op een hoger voltage dan aangeleverd wordt.
115 / 230 VAC ±10 % (50 / 60 Hz)
24 / 48 VAC ±10 % (50 / 60 Hz)
12...30 VDC 5 % RW ±10 %
Stroomopname:7 VA, 5 W
Sensor Voeding:12...26 VDC / max. 100 mA
Signaal Invoer:Comparator ingang PNP, NPN, Sinus of Namur zonder explosiebeveiliging
Voltage 4 V...40 V
Ingangsweerstand 3 kOhm
Ingangsfrequentie:F1 / F2, 10 kHz / 40 kHz or 25 Hz
Besturings Ingangen:Besturingsingangen voor Start, Stop
Electronische Uitgangen:Optocoupler
Max. schakelvoltage +40 V
Max. schakelstroom 15 mA
Residual voltage ¡Ü 1 V
Relais Signaal uitgangen:2 zwevende nul-centrum relais
Interne vonkonderdrukking
Max. schakelend voltage 250 VAC/110 VDC
Max. schakelstroom 1 A onder ohmische last
Schakelcapaciteit 150 VA / 30 W
Analoge Uitgang:0(2)...10 V, 0(4)...20 mA
Vrije toewijzing aan F1, F2 of F3
compensatie en ook bovenste en onderste limieten kunnen geprogrammeerd worden
Gegevens Back-up:> 10 jaar via EEPROM


Mechanische gegevens
Display:7-segmenten LED-display
6-cijferig display met werkelijke waarden, 14 mm hoog
Decimale punt kan geprogrammeerd worden
Besturing, keypad:DIN behuizing 96 x 48 mm
Afmetingen voorkant:DIN behuizing 96 x 48 mm
Bevestiging:Voorplaatinstallatie
Vastzetten:Door het frame vast te klemmen
Gewicht:AC-versie: ongeveer 350 g
DC-versie: ongeveer 250 g
Verbindingen:Plug-in schroefstekkers
5.08 mm / 3.81 mm
Kernoppervlakte:max 1,5 mm
Behuizingmateriaal:Zwart Polycarbonaat, UL 94V-0
Voorplaat materiaal:Polyester


Omgevings Omstandigheden
Omgevings-
temperatuur:
0...+50 °C
Opslag Temperatuur:-20...+70 °C
Relatieve Luchtvochtigheid:Max. relatieve luchtvochtigheid 80 %, bij 25 °C, niet condenserend
Bescherming:Vookant IP 65 tot DIN 40050
Algemene ratio:EN 61010 Deel 1
- Beschermingsklasse II
- Overstroom beveiliging categ. II
- Besmettings factor 2
Emisie gevoeligheid:EN 50082-2
Emissiviteit:EN 50081-1

Model Selector

Downloads

Nu bestellen
Producten

Product naam
Prijs
Aantal
TA202.002AXA1 IVO Tachometer
€ 484,55
TA202.012AXA1 IVO Tachometer
€ 544,50
TA202.013AXA1 IVO Tachometer
€ 438,20
TA202.022AXA1 IVO Tachometer
€ 521,80
Alle genoemde prijzen zijn exclusief btw. en exclusief afhandelings- en verzendkosten.
Beschikbaarheid: Beschikbaar , Voorverkoop 1-2 weken , speciale bestelling, aanvraag
Indien het gewenste model niet in de prijslijst staat is de prijs op aanvraag
