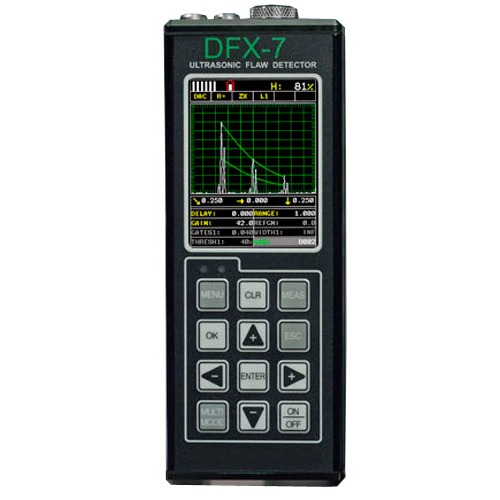

DFX7 Ultrasone Flawdetector & Diktemeter


Gemaakt in de Verenigde Staten van AmerikaDe DFX7 is een Ultrasonische Fouten Detector als een Ultrasonische A/B Scan Diktemeter in één.

Diktemeters zijn speciaal gemaakt voor het nauwkeurig meten van diktes, het ontdekken van gaten, fouten en onzichtbare corrosie. Alle lineariteitstafels, correctiecurves voor verschillende types geleiders en functies zijn zo ingesteld om dimensionale dikte te meten.

Foutendetectoren zijn ontworpen om formaat en positie van de fout te meten en te onderscheiden tussen fouten in verschillende materialen en lasverbindingen. Een foutendetector moet snel zijn als het gaat om monster en verversingsfrequentie, aangezien de gebruiker de detector meestal gebruikt om in een relatief hoge snelheid oppervlaktes te scannen in plaats van gericht op zoek te gaan naar de dikte van een bepaalde plaats. Hoewel foutendetectoren ook dikte kunnen meten met een redelijk hoge nauwkeurigheid, zijn ze hier niet speciaal voor ontworpen.

De DFX7 combineert deze twee types meter in één krachtig, volledig uitgerust instrument. De DFX7 is voorzien van een aantal veelomvattende toolkits om de gebruiker te voorzien van het benodigde arsenaal aan functies om in vele toepassingen nauwkeurige resultaten te leveren.

De DFX7biedt de mogelijkheid om gelijktijdig de dikte van een coating en materiaaldikte te meten terwijl hij ook nog eens gaten, oneffenheden en schade aan het materiaal kan detecteren. Gebaseerd op het zelfde werkingsprincipe als SONAR, is de DFX7 geschikt om de dikte van verschillende materialen te meten met een nauwkeurigheid van ± 0,01 millimeter, of ± 0,001 inches. Het voordeel van ultrasonische metingen ten opzichte van traditionele methodes is dat ultrasonische metingen uitgevoerd ook kunnen worden uitgevoerd als slechts één zijde van het materiaal bereikbaar is.

Er zijn twee versies van de DFX7 serie: DFX7 and DFX7+ .

  • De DFX7 bevat een enkele breedband met een bereik van 1,8MHz tot 19MHz.
  • De DFX7 + bevat dezelfde meetband,
    maar ook de smalband met verschillende filter opties bij 2MHz, 5MHz en 10MHz. De breedband optie reageert op alle signalen binnen het frequentiebereik. Daarentegen elimineert de smalband signalen buiten de doelfilterfrequentie, en focust op de uitkomst van de geleider bij een gespecificeerde frequentie.

Eigenschappen Foutendetector
TRIG:
Trigonometrische weergave van stralingspad, diepte, oppervlakte afstand, en gebogen oppervlak correctie. In combinatie met hoekstraal geleiders
AWS:
Automatische defect dimensionering conform AWS D1.1 structurele lascode.
TCG:
Tijd gecorrigeerd resultaat. 50 dB dynamisch bereik, 20 dB per microseconde, tot 8 punten voor bochtherkenning
Auto-Cal:
Automatische kalibratie met twee referentiepunten
Display Freeze:
Behoud huidige curve op het scherm
DAC:
Tot 8 punten kunnen worden ingevoerd om handmatig een DAC curve te tekenen. Referentie -2, -6, -10, (-6/-12), (-6/-14), (-2/-6/-10) dB. Amplitude weergegeven in %DAC of dB
AVG/DGS:
Automatische defect dimensionering door middel van gegevens meetsonde. Geheugen voor 64 algemene setups.
Meet Modus:
Pulse-Echo (P-E) meet van 0,63mm tot 30 meter
Detectie Modi
Nuldoorgang, Flank en Piek
Piek Geheugen:
Voor echodynamische patroonbepaling

Eigenschappen Diktemeter
Pulse-Echo Mode (P-E):
(Deuk & Oneffenheden Detectie) meet van 0,63mm tot 30 meter
Pulse-Echo Coating Mode (PECT):
(Materiaal, Coating, Deuk & Oneffenheden Detectie): Materiaal: 0,63mm tot 30 meter. Coating: 0,01 tot 2,54 millimeter
Pulse-Echo Temp Comp Mode (PETP):
(Deuk & Oneffenheden Detectie) Automatische temperatuur compensatie – meet van 0,63 mm tot 30 meter
Echo-Echo Mode (E-E):
(Door Verf & Coatings) meet van 1,27 tot 102 millimeter. Varieert op basis van coating
Echo-Echo Verify (E-EV):
(Door Verf & Coatings) meet van 1,27 tot 25,4 millimeters. Varieert op basis van coating
Coating Only Mode (CT):
(Coating Dikte) Meet van 0,0127 tot 2,54 millimeter. Bereik varieert +/- afhankelijk van de coating
• Één- en tweepunts kalibratie optie voor materiaal & coating, of selectie van basis materialen.
•Automatische nulstand meetsonde, herkenning en temperatuurcompensatie
• High speed scan tot 50 metingen per seconde
•Hoorbaar alarm meet hoog/laag limieten
• Ingebouwde differentie modus voor QC inspecties
•64 op maat gemaakt setup configuraties

Specificaties
ALGEMEEN-----------------------------------------------------
Afmetingen63,5 x 165 x 31,5 mm
Gewicht400 gr met batterijen
BehuizingGeëxtrudeerd aluminium behuizing met vernikkelde aluminium eindkappen. Verzegelde verpakking.
Display1/4 VGA AMOLED kleurendisplay (320 x 240 pixels). Weergave oppervlak van 43,2 x 57,6 mm
16 kleuren palet, meerdere kleuropties en instelbare helderheid
Scherm VerversFrequentieSelecteerbaar 60 of 120 Hz
SchermweergavesFoutendetector: Full wave, +/- gerectificeerd, of RF. Diktemeter: Cijfers, +/- gerectificeerd, RF, of B-scan
TimingPrecisie 25 MHz TCXO met enkel shot 100 MHz 8 bit ulta low power digitizer
MeetingangenTwee onafhankelijke ingangen (foutendetector), en drie ingangen (diktemeter). Start & breedte verstelbaar over het volledige bereik. Amplitude 5-95 %, stappen van 1%. Positieve of negatieve triggering voor elke ingang met akoestische en visuele alarmsignalen.
Gebruikstemperatuur-10 °C tot 60 °C
MilieuVoldoet aan IP65 normen
Garantie2 jaar
KALIBRATIE-----------------------------------------------------
Automatische KalibratieRechtlijnig of hoekig
Type meetsondesEnkel contact, dubbel contact, vertraagd of met hoek
EenhedenEngels (in), Metrisch (mm) of Tijd (s)
Snelheid256 - 16.000 m/s
Testbereik7, 11 mm minimum tot 30, 48 cm maximum bij staalsnelheid. Continu variabel.
Nulpuntverschuiving (Meetsonde op nul):0–999.999 ìs
MateriaalsnelheidstabelBevat rechtlijnige en hoekige snelheden voor een variatie aan materialen
PULSER-----------------------------------------------------
Pulser typeTwee verstelbare vierkante golfpulsers en ontvangers
P.R.F.8 tot 333 Hz in selecteerbare stappen (8, 16, 32, 66, 125, 250, 333Hz)
Pulser voltage200 V piek amplitude, stijg/daaltijd < 10 ns in 50 ohm
Pulse breedte40 tot 400 ns. Selecteerbare stappen.
ONTVANGER-----------------------------------------------------
Ontvangst0 tot 110 dB met 0,2 dB resolutie. Handmatige en AGC controle.
Demping50, 75, 100, 300, 600, & 1500 ohms
Frequentie bandenDFX7 & 7+: Breedband 1,8 – 19 MHz (-3dB). DFX-7+: Drie smalle banden gecentreerd op 2MHz, 5MHz, 10MHz
Horizontale lineariteit+/- 0,4% FSW
Verticale lineariteit+/- 1% FSH
Lineariteit versterker+/- 1 dB
Amplitude metingen0 tot 100% FSH, met 1% resolutie
Vertraging0 - 253, 75 cm bij staalsnelheid
GEHEUGEN-----------------------------------------------------
Log FormatenRaster (alfanumeriek) of sequentieel (automatische identificatie)
Graphics aan8000 metingen, A/B scan afbeelding en alle meetinstellingen per meting
Graphics uit210.000 metingen (coating, materiaal, min & max. alleen diktemeter)
Aangepaste instellingen64 gebruikerconfiguraties
VOEDING-----------------------------------------------------
Batterij3x 1,5 V alkaline, 1,2 V AA NiCad cellen, 1,2 V AA Ni-MH, of andere gelijkwaardige stroombron
Levensduur batterijAlkaline (12 uur), NiCad (5 uur), Ni-MH (12 uur) met normale instellingen
VERBINDINGEN-----------------------------------------------------
UitgangRS232 serial interface. PC Software & USB converteer kabel worden meegeleverd
Geleidende connectorsTwee LEMO 00 connectors
CERTIFICATIE-----------------------------------------------------
DiktemeterFabriekskalibratie NIST & MIL-STD-45662A traceerbaar
FoutendetectorConform EN12668-1

Downloads

Leveromvang

De DFX-7 wordt geleverd als een complete kit inclusief:

  • DFX-7 Meter
  • DakView3 PC software & Kabels
  • Handleidingen
  • 4 oz Koppelstuk
  • Draagkoffer
  • Kalibratiecertificaat


Nu bestellen
Producten

Product
Prijs
Aantal
134521
DFX-7 Flaw Detector Complete Kit
€ 3.469,00
134522
DFX-7Plus Flaw Detector Complete Kit
€ 3.625,00

Accessories

Product
Prijs
Aantal
134523
Carrying Case for DFX-7 Flaw Dectector
€ 94,00
130266
N-306-0010 RS232 (DB-9 to Lemo) Data Cable 182cm
€ 83,00
134524
USB-RS232-ADAP- USB - RS232 Adapter
€ 29,00
135572
CF-AN-250ml Ultrasoon Koppel gel 250ml fles
€ 15,00
133300
CF-4H Hoge Temperatuur Koppelmiddel - 316ºC - 120ml
€ 81,00
133301
CF-4H-950F Koppelmiddel voor hoge temperaturen - 404ºC - 118m
€ 180,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
