Series R01 Trek en Compressie Krachtsensor

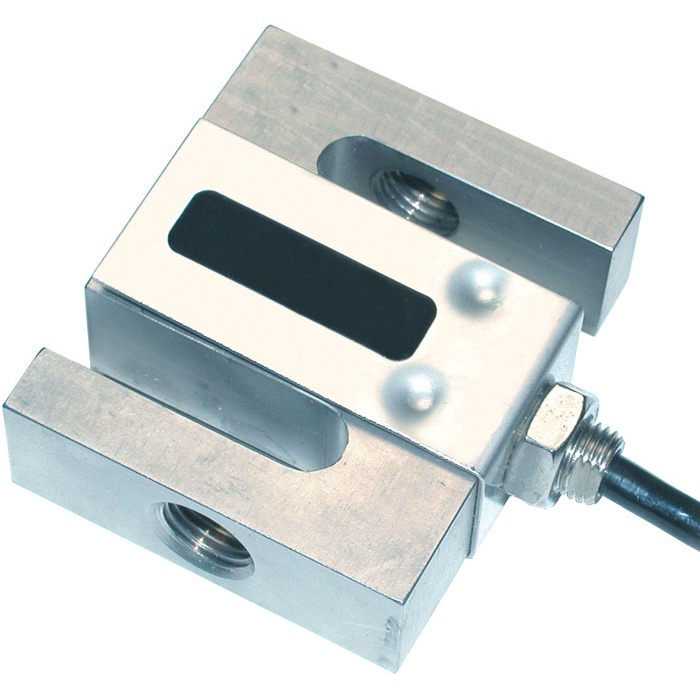

Gemaakt in de Verenigde Staten van AmerikaDe serie R1 krachtsensor is ontworpen voor trek- en druktesten in een breed scala van industrieën en/of laboratoria. Het heeft een robuust S-beam-ontwerp en is uitgerust met schroefdraadgaten aan de boven- en onderzijde.

Deze sensor maakt gebruik van het Plug & Test®-systeem om verbinding te maken met een Mark-10 Indicator, 3I, 5I, 7I of een Series F-testbank. Dit systeem heeft het voordeel van een interne printplaat die kalibratie en configuratie gegevens opslaat, hierdoor is een indicator tijdens het testen uitwisselbaar.

De R01-serie is verkrijgbaar in een reeks van 11 verschillende capaciteiten van 250 N tot 50 kN. De R01 wordt geleverd met een NIST-traceerbaar kalibratiecertificaat met gegevens. De standaard kabellengte is 6 m, voor het gebruik van een testbank kan het achtervoegsel -1 aan het modelnummer worden toegevoegd, in dat geval zal een versie met een kabel van 254 mm worden geleverd.




Kenmerken
  • Unieke Plug & Test connector houdt alle kalibratie en configuratie data vast
  • Meet rek en compressie krachten
  • Inclusief NIST-traceerbaar kalibratiecertificaat
  • Duurzame S-vormige weegcel
  • Capaciteiten beschikbaar van 250 N tot 50 kN
  • Twee schroefdraden aan iedere kant
  • 3 jaar garantie

Plug & Test® Slimme Kracht & Torque Sensoren

Algemene informatie

Mark-10 M7I-, M5I- en M3I-indicatoren worden gebruikt in combinatie met Plug & Test®-sensoren en zijn daarom geschikt voor tal van vereisten voor kracht- en torque-metingen, van 1 N tot 50 kN (0,25 tot 10.000 lbF) kracht en van 7 Ncm tot 550 Nm koppel.

Plug & Test®-sensoren kunnen in de hand worden gebruikt of op een armatuur of testopstelling worden gemonteerd voor nauwkeurigere en herhaalbare testresultaten.

De sensoren zijn afzonderlijk gekalibreerd en daarom kunnen ze worden losgekoppeld van de ene indicator en worden aangesloten op een andere zonder dat een nieuwe kalibratie of configuratie nodig is, aangezien deze zijn is opgeslagen op de printplaat van de slimme connector.

Nauwkeurigheid

De systeemnauwkeurigheid wordt bepaald door de combinatie van indicator(meetinstrument) en sensor gecombineerd. Om de totale systeemnauwkeurigheid te bepalen wordt de nauwkeurigheidswaarde van de sensor opgeteld bij de waarde van de indicator.

Aangezien de verschillende modellen indicatoren verschillende nauwkeurigheidswaarden hebben, kan de totale systeemnauwkeurigheid variëren tussen de verschillende indicator/sensorcombinaties. Indicator M7I / M5I nauwkeurigheid ±0,1% van volledige schaal M3I nauwkeurigheid ±0,2% van volledige schaal.

Voorbeeld 1: Model MR01-100 sensor met Model M5I Indicator MR01-100 ±0,15% van volledige schaal + M5I ±0,1% van volledige schaal = Totaal ±0,25% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,25% x 500 N = 1,25 N

Voorbeeld 2: Model MR50-50Z sensor met Model M3I Indicator MR50-50Z ±0,35% van volledige schaal + M3I ±0,2% van volledige schaal = Totaal ±0,55% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,55% x 50 Ncm = 0,275 Ncm

Omdat nauwkeurigheid wordt gedefinieerd als een percentage van de volledige schaal, is de vaste fout overal op de schaal mogelijk van 0 tot de maximale capaciteit. Als zodanig vertegenwoordigt deze waarde een steeds grotere fout als percentage van de aflezing aan de onderkant van de schaal. Het wordt daarom aanbevolen een sensor te kiezen met een capaciteit die zo dicht mogelijk bij de verwachte belasting ligt. De resolutie kan voor sommige sensoren verschillen, afhankelijk van of een M7I-, M5I- of M3I-indicator wordt gebruikt. Een krachtsensor uit de R01-serie geeft bijvoorbeeld een fijnere resolutie weer wanneer deze is aangesloten op een M5I-indicator dan wanneer deze is aangesloten op een M3I-indicator.


Video


Afmetingen
Afmetingen-R01 Series


ModelABCDE
MR01-2002.40 [61.0]2.00 [50.8]0.46 [11.7]0.90 [22.9]1/4-28 UNF
MR01-2002.40 [61.0]2.00 [50.8]0.46 [11.7]0.90 [22.9]1/4-28 UNF
MR01-2002.40 [61.0]2.00 [50.8]0.46 [11.7]0.90 [22.9]1/4-28 UNF
MR01-3002.40 [61.0]2.00 [50.8]0.71 [18.0]1.10 [27.9]1/2-20 UNF
MR01-5002.40 [61.0]2.00 [50.8]0.71 [18.0]1.10 [27.9]1/2-20 UNF
MR01-7502.40 [61.0]2.00 [50.8]0.71 [18.0]1.10 [27.9]1/2-20 UNF
MR01-10002.40 [61.0]2.00 [50.8]0.71 [18.0]1.10 [27.9]1/2-20 UNF
MR01-15002.40 [61.0]2.00 [50.8]0.96 [24.4]1.40 [35.6]1/2-20 UNF
MR01-20002.40 [61.0]2.00 [50.8]0.96 [24.4]1.40 [35.6]1/2-20 UNF
MR01-50003.90 [99.1]3.00 [76.2]0.96 [24.4]1.40 [35.6]3/4-16 UNF
MR01-100003.90 [99.1]3.00 [76.2]1.21 [30.7]1.63 [41.4]3/4-16 UNF

MR01-XXXXX: 20 ft [6 m] - MR01-XXXX-1*: 10 in [254 mm]*

*Achtervoegsel “-1” toevoegen voor verkorte kabel, voor gebruik op testbanken ESM1500, ESM750, ESM303 en ESM303H. Bijv.: MR01-1000-1. Bevestigingsmateriaal voor de teststand wordt meegeleverd.

Let op dat MR01-5000 en MR01-10000 niet kunnen worden gemonteerd op de ESM303- of ESM303H-testbanken.

Capaciteit x Resolutie met Modellen 5i en 7i Indicators
ModelkNNkgFgFozFlbF
MR01-50-250 x 0,1 25 x 0,0125000 x 10800 x 0,550 x 0,02
MR01-100-500 x 0,250 x 0,0250000 x 201600 x 1100 x 0,05
MR01-2001 x 0,00051000 x 0,5100 x 0,05-3200 x 2200 x 0,1
MR01-3001.5 x 0,0011500 x 1150 x 0,1-4800 x 5300 x 0,2
MR01-5002.5 x 0,0012500 x 1250 x 0,1-8000 x 5500 x 0,2
MR01-7503.75 x 0,0023750 x 2375 x 0,2-12000 x 10750 x 0,5
MR01-10005 x 0,0025000 x 2500 x 0,2-16000 x 101000 x 0,5
MR01-15007.5 x 0,0057500 x 5750 x 0,5-24000 x 201500 x 1
MR01-200010 x 0,00510000 x 51000 x 0,5-32000 x 202000 x 1
MR01-500025 x 0,0125000 x 102500 x 1--5000 x 2
MR01-1000050 x 0,0250000 x 255000 x 2--10000 x 5

Capaciteit x Resolutie met Model 3I Indicator
ModelkNNkgFlbF
MR01-50-250 x 0,525 x 0,0550 x 0,05
MR01-100-500 x 0,550 x 0,05100 x 0,1
MR01-200-1000 x 1100 x 0,1200 x 0,2
MR01-300-1500 x 2150 x 0,2300 x 0,5
MR01-500-2500 x 2250 x 0,2500 x 0,5
MR01-750-3750 x 2375 x 0,2750 x 0,5
MR01-1000-5000 x 5500 x 0,51000 x 1
MR01-1500-7500 x 10750 x 11500 x 2
MR01-2000-10000 x 101000 x 12000 x 2
MR01-500025 x 0,02-2500 x 25000 x 5
MR01-1000050 x 0,05-5000 x 510000 x 10

Specificaties
Nauwkeurigheid± 0,15% van volledige schaal + indicator
Gewicht Van 0,9 tot 1,4 kg
Garantie3 jaar

Gerelateerde Producten

Series-3I Kracht / Torsie Indicator


  • Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
  • Ultra-compact formaat

Meer details

Series-3I Kracht / Torsie Indicator

Series-5I Geavanceerde Kracht / Torsie Indicator


  • Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
  • USB, RS-232, Mitutoyo en analoge uitgangen

Meer details

Series-5I Geavanceerde Kracht / Torsie Indicator

Series-7I Geavanceerde Kracht/Torsie Meter


  • Verwisselbare kracht- en torsiesensoren door Plug & Test technologie (sensoren apart verkrijgbaar)
  • Hoge meetfrequentie tot 14.000 Hz
  • Continue gegevensopslag tot 5.000 gegevens, bij een snelheid van tot 14.000 Hz, te downloaden naar een PC
  • 5 meeteenheden, plus wrijvingscoëfficiënt en door de gebruiker gedefinieerde eenheid met configureerbare naam

Meer details

Series-7I Geavanceerde Kracht/Torsie Meter

Cic-Force Krachtmeter Kalibratie


  • Zeer korte doorlooptijd
  • Gemakkelijk inplannen van de kalibratie
  • Mogelijkheid tot justeren en reparatie

Meer details

Cic-Force Krachtmeter Kalibratie

ESM303 Gemotoriseerde Teststand met PC besturing


  • Motorisch aangedreven, soepel en eenvoudig gebruik zonder snelheidsvariatie onder belasting

Meer details

ESM303 Gemotoriseerde Teststand met PC besturing

Downloads

Nu bestellen
Producten

Product
Prijs
Aantal
133172
MR01-50 Kracht Sensor 250N
€ 683,00
133173
MR01-100 Kracht Sensor 500N
€ 683,00
133174
MR01-200 Kracht Sensor 1000N
€ 683,00
136866
MR01-1500 Kracht Sensor 7.5 kN
€ 683,00
133175
MR01-500 Kracht Sensor 2500N
€ 683,00
136864
MR01-750 Kracht Sensor 3750 N
€ 683,00
133176
MR01-1000 Kracht Sensor 5 kN
€ 683,00
133177
MR01-2000 Kracht Sensor 10kN
€ 683,00
133178
MR01-5000 Kracht Sensor 25kN
€ 975,00
133179
MR01-10000 Kracht Sensor 50kN
€ 975,00

Accessories

Product
Prijs
Aantal
131959
AC1018 Mounting kit, R01/R03 to test stand
€ 117,00
134923
AC1062 Mounting kit, indicator / load cell to ESM303
€ 258,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
