R04 Series Miniatuur Krachtsensor

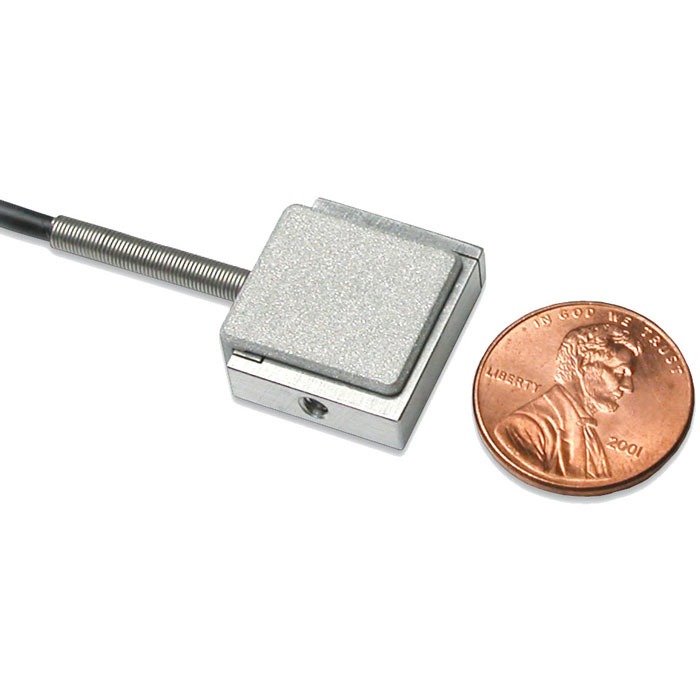

Gemaakt in de Verenigde Staten van AmerikaAls de ruimte beperkt is, kan de serie R04 slimme krachtsensor de perfecte oplossing zijn. Met zijn compacte ontwerp is deze sensor ideaal voor trek- en compressiemeettoepassingen met krappe ruimtebeperkingen. Het heeft aan twee zijden schroefdraadgaten voor montage van hulpstukken.

De serie R04 is verkrijgbaar in een reeks van 8 belasting-versies van 1 tot 500 kN en beschikt over een uitstekende overbelasting-beveiliging.

Met zijn Plug & Test®-systeemaansluiting wordt deze sensor bevestigd aan een Mark-10 Indicator, 3I, 5I, 7I of een Serie F-testbank. Dit systeem heeft het voordeel van een interne printplaat die kalibratie en configuratie opslaat, hierdoor is een indicator tijdens het testen uitwisselbaar.


Kenmerken
  • Geschikt voor de 7i, 5i en 3i digitale indicatoren
  • Unieke Plug & Test connector houdt alle kalibratie en configuratie data vast
  • Ultra-compact formaat
  • Meet trek- en compressiekrachten van 1N tot 500N
  • Inclusief NIST-traceerbaar kalibratiecertificaat
  • 3 jaar garantie

Plug & Test® Slimme Kracht & Torque Sensoren

Algemene informatie

Mark-10 M7I-, M5I- en M3I-indicatoren worden gebruikt in combinatie met Plug & Test®-sensoren en zijn daarom geschikt voor tal van vereisten voor kracht- en torque-metingen, van 1 N tot 50 kN (0,25 tot 10.000 lbF) kracht en van 7 Ncm tot 550 Nm koppel.

Plug & Test®-sensoren kunnen in de hand worden gebruikt of op een armatuur of testopstelling worden gemonteerd voor nauwkeurigere en herhaalbare testresultaten.

De sensoren zijn afzonderlijk gekalibreerd en daarom kunnen ze worden losgekoppeld van de ene indicator en worden aangesloten op een andere zonder dat een nieuwe kalibratie of configuratie nodig is, aangezien deze zijn is opgeslagen op de printplaat van de slimme connector.

Nauwkeurigheid

De systeemnauwkeurigheid wordt bepaald door de combinatie van indicator(meetinstrument) en sensor gecombineerd. Om de totale systeemnauwkeurigheid te bepalen wordt de nauwkeurigheidswaarde van de sensor opgeteld bij de waarde van de indicator.

Aangezien de verschillende modellen indicatoren verschillende nauwkeurigheidswaarden hebben, kan de totale systeemnauwkeurigheid variëren tussen de verschillende indicator/sensorcombinaties. Indicator M7I / M5I nauwkeurigheid ±0,1% van volledige schaal M3I nauwkeurigheid ±0,2% van volledige schaal.

Voorbeeld 1: Model MR01-100 sensor met Model M5I Indicator MR01-100 ±0,15% van volledige schaal + M5I ±0,1% van volledige schaal = Totaal ±0,25% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,25% x 500 N = 1,25 N

Voorbeeld 2: Model MR50-50Z sensor met Model M3I Indicator MR50-50Z ±0,35% van volledige schaal + M3I ±0,2% van volledige schaal = Totaal ±0,55% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,55% x 50 Ncm = 0,275 Ncm

Omdat nauwkeurigheid wordt gedefinieerd als een percentage van de volledige schaal, is de vaste fout overal op de schaal mogelijk van 0 tot de maximale capaciteit. Als zodanig vertegenwoordigt deze waarde een steeds grotere fout als percentage van de aflezing aan de onderkant van de schaal. Het wordt daarom aanbevolen een sensor te kiezen met een capaciteit die zo dicht mogelijk bij de verwachte belasting ligt. De resolutie kan voor sommige sensoren verschillen, afhankelijk van of een M7I-, M5I- of M3I-indicator wordt gebruikt. Een krachtsensor uit de R01-serie geeft bijvoorbeeld een fijnere resolutie weer wanneer deze is aangesloten op een M5I-indicator dan wanneer deze is aangesloten op een M3I-indicator.


Video


Afmetingen
Afmetingen-R04 Series


Afmetingen van de Series R04 kracht sensoren, alle afmetingen worden weergegeven in Inch met de metrische maten in [mm] er achter

Schroefdraad: MR04-5 / MR04-20 / MR04-50 / MR04-100         #4-40 UNC





Deze sensoren gaan over van #4-40 schroefdraad aan elk uiteinde van de krachtsensor naar M3. Tijdens de overgang is de beschikbare inventaris van oudere en nieuwere 'M'-modellen dynamisch.

Afmetingen-R04 Series


Afmetingen van de Series R04-##M kracht sensoren, alle afmetingen worden weergegeven in Inch met de metrische maten in [mm] er achter

Schroefdraad: MR04-025M / MR04-05M / MR04-2M / MR04-10M       M3 x 0.5





Deze sensoren gaan over van #4-40 schroefdraad aan elk uiteinde van de krachtsensor naar M3. Tijdens de overgang is de beschikbare inventaris van oudere en nieuwere 'M'-modellen dynamisch.


Capaciteit x Resolutie met Modellen 5i en 7i Indicators
ModelNmNkgFgFozFlbF
MR04-0251 x 0,00051000 x 0,5-100 x 0,054 x 0,0020,25 x 0,0001
MR04-052,5 x 0,0012500 x 1-250 x 0,18 x 0,0050,5 x 0,0002
MR04-210 x 0,005-1 x 0,00051000 x 0,532 x 0,022 x 0,001
MR04-525 x 0,01-2,5 x 0,0012500 x 180 x 0,055 x 0,002
MR04-1050 x 0,02-5 x 0,0025000 x 2160 x 0,110 x 0,005
MR04-20100 x 0,05-10 x 0,00510000 x 5320 x 0,220 x 0,01
MR04-50250 x 0,1-25 x 0,0125000 x 10800 x 0,550 x 0,02
MR04-100500 x 0,2-50 x 0,0250000 x 201600 x 1100 x 0,05

Capaciteit x Resolutie met Model 3I Indicator
ModelNgFkgFlbF
MR04-0251 x 0,001100 x 0,1-0,25 x 0,0002
MR04-052,5 x 0,002250 x 0,2-0,5 x 0,0005
MR04-210 x 0,01-1 x 0,0012 x 0,002
MR04-525 x 0,02-2,5 x 0,0025 x 0,005
MR04-1050 x 0,05-5 x 0,00510 x 0,01
MR04-20100 x 0,1-10 x 0,0120 x 0,02
MR04-50250 x 0,2-25 x 0,0250 x 0,05
MR04-100500 x 0,05-50 x 0,05100 x 0,1

Specificaties
Nauwkeurigheid± 0,2% van volledige schaal + indicator
Gewicht 0,007 kg
Verzendgewicht0,9 kg
Garantie3 jaar
