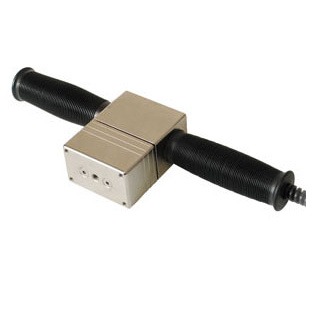

Series R05 Duw en Trek sensoren


Gemaakt in de Verenigde Staten van AmerikaDe Series R05 Smart Force-sensor is ontworpen om de benodigde duw- en trekkrachten te meten voor het verplaatsen van items, (brand)deuren of laden te openen, maar ook tilkracht enzovoort. Deze sensor is zeer geschikt voor het testen van ergonomie en veiligheid op de werkplek. Er zijn verschillende Mark-10-hulpstukken beschikbaar voor de uitvoering van verschillende soorten tests.

De series R05 heeft een capaciteit tot 2500 N met een nauwkeurigheid van 0,15% van de volledige schaal (plus indicatornauwkeurigheid, zie Plug & Test®-systeem).

Deze sensor maakt gebruik van het Plug & Test®-systeem om verbinding te maken met een Mark-10 Indicator, 3I, 5I, 7I. De interne print slaat kalibratie en configuratie op, hierdoor is een indicator tijdens het testen uitwisselbaar.

Deze sensor vereist een 3I, 5I of 7I digitale indicator, niet inbegrepen.


Kenmerken
  • Geschikt voor de Series 7i, 5i en 3i digitale indicatoren
  • Robuuste aluminium behuizing
  • Inclusief NIST-traceerbaar kalibratiecertificaat
  • Unieke Plug & Test connector houdt alle kalibratie en configuratie data vast
  • Meet trek- en compressiekrachten
  • 3 jaar garantie

Plug & Test® Slimme Kracht & Torque Sensoren

Algemene informatie

Mark-10 M7I-, M5I- en M3I-indicatoren worden gebruikt in combinatie met Plug & Test®-sensoren en zijn daarom geschikt voor tal van vereisten voor kracht- en torque-metingen, van 1 N tot 50 kN (0,25 tot 10.000 lbF) kracht en van 7 Ncm tot 550 Nm koppel.

Plug & Test®-sensoren kunnen in de hand worden gebruikt of op een armatuur of testopstelling worden gemonteerd voor nauwkeurigere en herhaalbare testresultaten.

De sensoren zijn afzonderlijk gekalibreerd en daarom kunnen ze worden losgekoppeld van de ene indicator en worden aangesloten op een andere zonder dat een nieuwe kalibratie of configuratie nodig is, aangezien deze zijn is opgeslagen op de printplaat van de slimme connector.

Nauwkeurigheid

De systeemnauwkeurigheid wordt bepaald door de combinatie van indicator(meetinstrument) en sensor gecombineerd. Om de totale systeemnauwkeurigheid te bepalen wordt de nauwkeurigheidswaarde van de sensor opgeteld bij de waarde van de indicator.

Aangezien de verschillende modellen indicatoren verschillende nauwkeurigheidswaarden hebben, kan de totale systeemnauwkeurigheid variëren tussen de verschillende indicator/sensorcombinaties. Indicator M7I / M5I nauwkeurigheid ±0,1% van volledige schaal M3I nauwkeurigheid ±0,2% van volledige schaal.

Voorbeeld 1: Model MR01-100 sensor met Model M5I Indicator MR01-100 ±0,15% van volledige schaal + M5I ±0,1% van volledige schaal = Totaal ±0,25% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,25% x 500 N = 1,25 N

Voorbeeld 2: Model MR50-50Z sensor met Model M3I Indicator MR50-50Z ±0,35% van volledige schaal + M3I ±0,2% van volledige schaal = Totaal ±0,55% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,55% x 50 Ncm = 0,275 Ncm

Omdat nauwkeurigheid wordt gedefinieerd als een percentage van de volledige schaal, is de vaste fout overal op de schaal mogelijk van 0 tot de maximale capaciteit. Als zodanig vertegenwoordigt deze waarde een steeds grotere fout als percentage van de aflezing aan de onderkant van de schaal. Het wordt daarom aanbevolen een sensor te kiezen met een capaciteit die zo dicht mogelijk bij de verwachte belasting ligt. De resolutie kan voor sommige sensoren verschillen, afhankelijk van of een M7I-, M5I- of M3I-indicator wordt gebruikt. Een krachtsensor uit de R01-serie geeft bijvoorbeeld een fijnere resolutie weer wanneer deze is aangesloten op een M5I-indicator dan wanneer deze is aangesloten op een M3I-indicator.


Video


Afmetingen
Series R05
Afmetingen-Series R05


Afmetingen van de Series R05 krachtsensoren,

alle afmetingen worden getoond in Inch met metrische waarden in [mm] er achter.


Capaciteit x Resolutie met Modellen 5i en 7i Indicators
ModelkNNkgFozFlbF
MR05-5002,5 x 0,0012500 x 1250 x 0,18000 x 5500 x 0,2

Capaciteit x Resolutie met Model 3I Indicator
ModelNkgFlbF
MR05-5002500 x 2250 x 0,2500 x 0,5

Specificaties
Nauwkeurigheid± 0,15% van volledige schaal + indicator
Gewicht 0,9 kg
Verzendgewicht1,8 kg
Garantie3 jaar

Gerelateerde Producten

Cic-Force Krachtmeter Kalibratie


  • Zeer korte doorlooptijd
  • Gemakkelijk inplannen van de kalibratie
  • Mogelijkheid tot justeren en reparatie

Meer details

Cic-Force Krachtmeter Kalibratie

Series-3I Kracht / Torsie Indicator


  • Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
  • Ultra-compact formaat

Meer details

Series-3I Kracht / Torsie Indicator

Series-5I Geavanceerde Kracht / Torsie Indicator


  • Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
  • USB, RS-232, Mitutoyo en analoge uitgangen

Meer details

Series-5I Geavanceerde Kracht / Torsie Indicator

Series-7I Geavanceerde Kracht/Torsie Meter


  • Verwisselbare kracht- en torsiesensoren door Plug & Test technologie (sensoren apart verkrijgbaar)
  • Hoge meetfrequentie tot 14.000 Hz
  • Continue gegevensopslag tot 5.000 gegevens, bij een snelheid van tot 14.000 Hz, te downloaden naar een PC
  • 5 meeteenheden, plus wrijvingscoëfficiënt en door de gebruiker gedefinieerde eenheid met configureerbare naam

Meer details

Series-7I Geavanceerde Kracht/Torsie Meter

Categorie Gemotoriseerde Krachtmeter Trekbanken


Meer details

Categorie  Gemotoriseerde Krachtmeter Trekbanken Gemotoriseerde Krachtmeter Trekbanken

Categorie Mark-10 Opzetstukken


Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Mark-10 krachtmeters en torsiemeters.

Meer details

Categorie  Mark-10 Opzetstukken Mark-10 Opzetstukken

Downloads

Nu bestellen
Product

Product
Prijs
Aantal
133209
MR05-500 Kracht Sensor - 2500 N
€ 848,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
