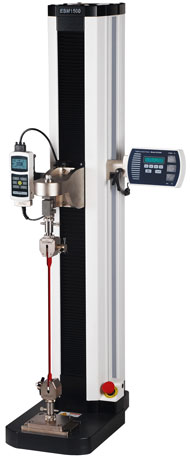

ESM1500 Gemotoriseerde Trekbank met Hoge Capaciteit

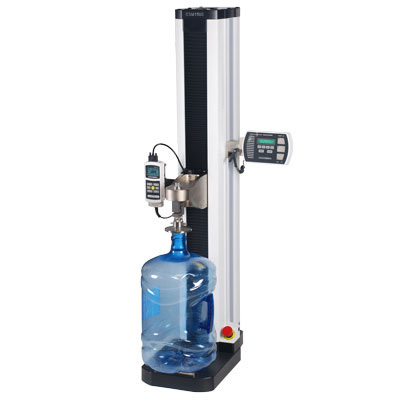

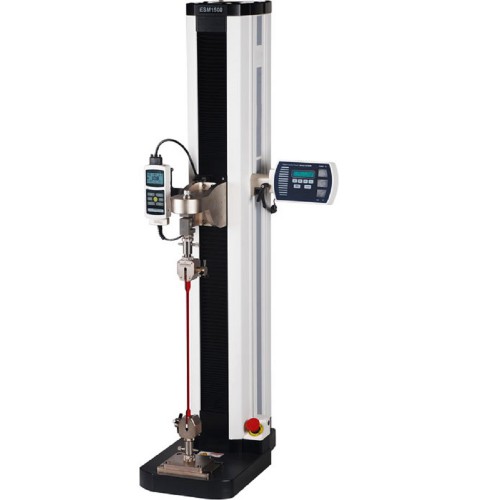

Gemaakt in de Verenigde Staten van AmerikaDe ESM1500 is de nieuwste enkel-koloms trekbank voor spannings- en compressiemetingen tot 6,7 kN. Door de zeer configureerbare eigenschappen van de ESM1500 is de trekbank uitermate geschikt voor tests in zowel laboratoria als in productieomgevingen. Voor het gebruik van de ESM1500 gemotoriseerde trekbank zijn zowel de combinatie van indicator - weegcel als krachtmeters geschikt. Het plaatsen van het monster is nog nooit zo simpel geweest: de FollowMe™ geforceerde positionering zorgt ervoor dat u uw handen vrij hebt om de kruiskop op verschillende snelheden te laten bewegen door simpelweg op de krachtmeter of weegcel te duwen of eraan te trekken.

De gemotoriseerde ESM1500 trekbank beschikt over een groot assortiment (optionele) functies. In onderstaand overzicht kunt u daar meer informatie over vinden. Alle applicaties kunnen geopend worden door een gebruiksvriendelijk menu met wachtwoord beveiliging: configureer de testsnelheid, kracht en afstandslimieten en allerlei andere functies naar uw eigen wens.

Meetwaarden van de ESM1500 kunnen overgedragen worden op uw PC. Met de MESUR™ software kunt u de data analyseren en in grafieken weergeven. Daarnaast kunt u via uw PC de ESM1500 compleet bedienen met een op maat gemaakt programma in elke taal die ASCII communicatie ondersteunt.


Kenmerken
  • Wachtwoord beveiliging van instellingen

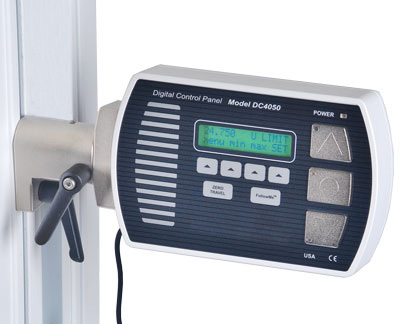

  • Verstelbare, verwijderbare controller met intuïtieve menunavigatie
  • USB data output: kracht vs. tijd of kracht vs. afstand
  • Geschikt voor volle werkbanken door z'n compacte oppervlak
  • Motorisch aangedreven voor een stil en soepel gebruik zonder snelheidsvariaties tijdens de meting

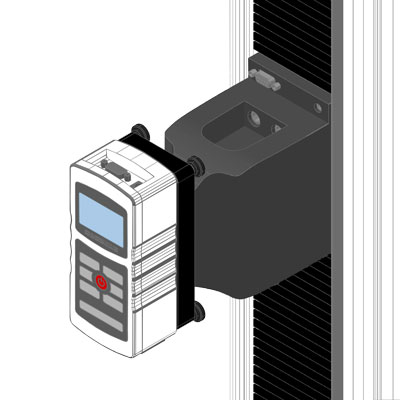

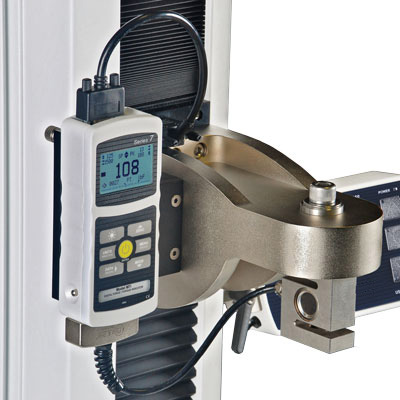

  • Geschikt voor zowel het gebruik met een indicator en weegcel als ook met krachtmeters
  • Ergonomisch design met slim en helder kabelmanagement

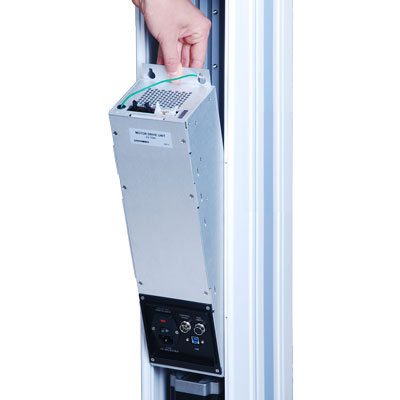

  • Meeste elektronica bevindt zich in de geïntegreerde en verwijderbare behuizing die gemakkelijk vervoerd kan worden
  • CE-markering
  • 3 jaar garantie

Optionele gebruiksfuncties

De ESM1500 gemotoriseerde trekbank kan voorzien worden van meerdere optionele gebruiksfuncties voor een gepersonaliseerde configuratie die aan uw eigen specifieke eisen voldoet. Houd hierbij wel in gedachten dat sommige functies alleen toepasbaar zijn op de Serie 5 of Serie 7 krachtmeter of de Model 7i of 5i indicatoren.

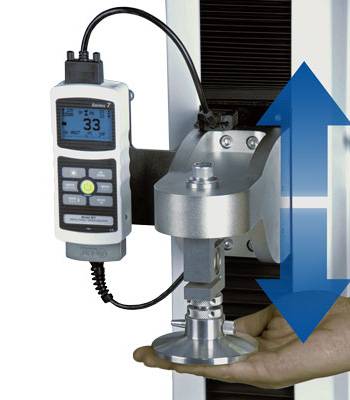

  • FollowMe™ gestuurde positionering (SF008):
    Kruiskop beweging reageert op handmatig duwen tegen of trekken aan de krachtmeter of weegcel. Toenemende kracht produceert hogere snelheden. Ideaal voor snelle opstelling en positionering. Een Serie 7 of 5 krachtmeter of indicator is benodigd.
  • Verplaatsingsindicatie (SF009):
    Verplaatsing van het testblok over de standaard wordt aangegeven op het controle display. Output via USB. Een interne schaal die gebruik maakt van Renishaw technologie produceert significant hogere nauwkeurigheid dan conventionele roterende encoder gebaseerde ontwerpen. Speling en niet-lineariteit worden vrijwel compleet geëlimineerd.
  • Computer controle (SF010):
    De ESM1500 kan volledig via de computer aangestuurd worden door een op maat gemaakt programma in elke taal die ASCII communicatie ondersteunt. Werkt ook met de Chatillon TCD set en legacy Nexygen TCD software (niet beschikbaar via Mark-10). Series 7 of 5 krachtmeter of indicator, SF09 verplaatsingsindicatie en SF011 programmeerbare set points zijn benodigd.
  • Programmeerbare limieten (SF011):
    De trekbank stopt bij of beweegt tussen een vastgestelde onder- en bovengrens. SF009 verplaatsingsindicatie is benodigd.
  • Overbelastingsbeveiliging (SF012):
    Beschermt een krachtsensor of krachtmeter tegen overbelasting. Stel het gewenste percentage van de volledige schaal van de meter in. Instelbare analoge output voltage instelling zorgt ervoor dat de meter kan samenwerken met vrijwel elke meter met analoge output. Serie 7 of 5 krachtmeter of indicator is benodigd.
  • Automatisch herstel (SF013):
    De kop beweegt naar een eindschakelaar, kracht setpoint, verplaatsingspositie, of stoppunt, stopt vervolgens en keert op volle snelheid terug naar de andere ingestelde limiet. Selecteerbaar omkeren op kracht setpoint vereist een Serie 7 of 5 krachtmeter of indicator, naar verplaatsingspositie vereist SF011 en stoppunt vereist SF019.
  • Cyclus/ verblijftijd (SF014):
    Zelfde als automatische herstel maar met de mogelijkheid om 100.000 cycli in te stellen. Programmeerbare verblijftijd van boven- en ondergrens (onafhankelijk ingesteld) kan ingesteld worden tot 10.000 seconden. Zelfde eisen als automatisch herstel functie. Voeg SF016 toe voor onafhankelijke stijg en daal snelheden.
  • Onafhankelijke stijg en daal snelheden (SF016):
    Stel onafhankelijk snelheden in voor het stijgen en dalen.
  • Lage snelheid extensie (SF017):
    Breidt het standaard snelheidsbereik naar beneden uit tot 0,001 in/min (0,02 mm/min).
  • Hoge snelheid extensie (SF018):
    Breidt het standaard snelheidsbereik naar boven uit tot 90 in/min (2.300 mm/min).
  • Stopdetectie (SF019):
    Kop stopt bij een plotselinge daling van de kracht. Programmeerbaar percentage van piekkracht. Vereist Serie 7 of 5 krachtmeter of indicator.
  • Belasting behouden(SF020):
    Past dynamisch de positie van de kop aan om een geprogrammeerde belasting voor een onbepaalde of bepaalde tijd vast te houden. Vereist Serie 7 of 5 krachtmeter of indicator. Als een specifiek tijdsbestek wordt ingesteld is SF014 ook vereist.
  • Voorbelasting/monster touch (SF021):

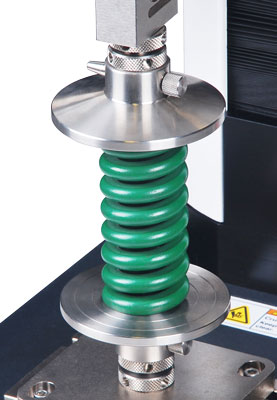

    Stopt de kop en/of herstelt het verplaatsingsdisplay bij een voorbelasting - nuttig bij trekmetingen, compressiemetingen, veermetingen, rekmetingen, en andere applicaties. Voorbelasting is programmeerbaar als percentage van de volledige schaal van de krachtmeter of weegcel. Drie modi: (1) stop, (2) stop en nul, en (3) nul zonder stop. Vereist SF009 beweegindicatie en Serie 7 of 5 krachtmeter of indicator.
  • Complete opties pakket:
    Bevat alle bovengenoemde functies. Vereist een Serie 7 of 5 krachtmeter of indicator.

Gerelateerde Producten

Series-5 Geavanceerde Digitale Krachtmeter


  • Hoge meetfrequentie van
    7000 Hz
  • USB, RS-232, Mitutoyo en analoge uitgangen

Meer details

Series-5 Geavanceerde Digitale Krachtmeter

Series-7 Professionele Digitale Krachtmeter


  • High speed meetfrequentie: 14.000 Hz
  • Continue data opslag tot 5000 datapunten, bij een snelheid tot 14,000 Hz, te downloaden naar PC

Meer details

Series-7 Professionele Digitale Krachtmeter

MESURgauge Mesurgauge Load & Travel Analyse Software


  • Real-time weergave van data in tabel en grafische vorm; belasting vs. tijd of belasting vs. afstand
  • Verzendt gegevens van een kracht- of torsietester en afstand display naar een PC voor verdere analyse

Meer details

MESURgauge Mesurgauge Load & Travel Analyse Software

Categorie Mark-10 Opzetstukken


Meer details

Categorie  Mark-10 Opzetstukken Mark-10 Opzetstukken

Series 5I Geavanceerde Kracht / Torsie Indicator


  • Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
  • USB, RS-232, Mitutoyo en analoge uitgangen

Meer details

Series 5I Geavanceerde Kracht / Torsie Indicator

Series 7I Geavanceerde Kracht/Torsie Meter


  • Verwisselbare kracht- en torsiesensors door Plug & Test technologie (sensors apart verkrijgbaar)
  • Continue gegevensopslag tot 5.000 gegevens, bij een snelheid van tot 14.000 Hz, te downloaden naar een PC
  • 5 meeteenheden, plus frictiecoëfficient en door gebruiker geselecteerde eenheid met aanpasbare naam
  • Hoge bemonsteringssnelheid tot 14.000 Hz

Meer details

Series 7I Geavanceerde Kracht/Torsie Meter

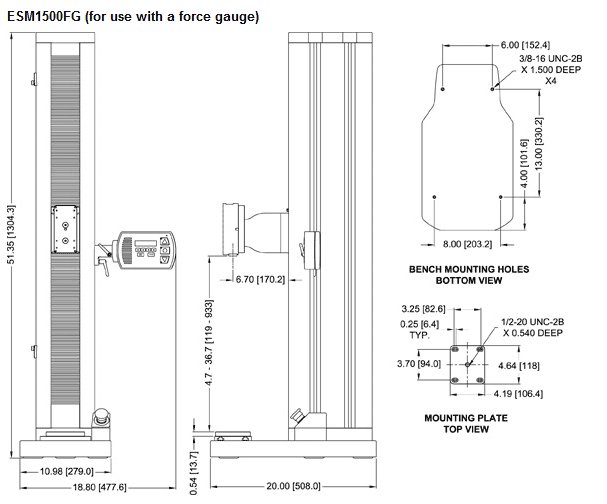

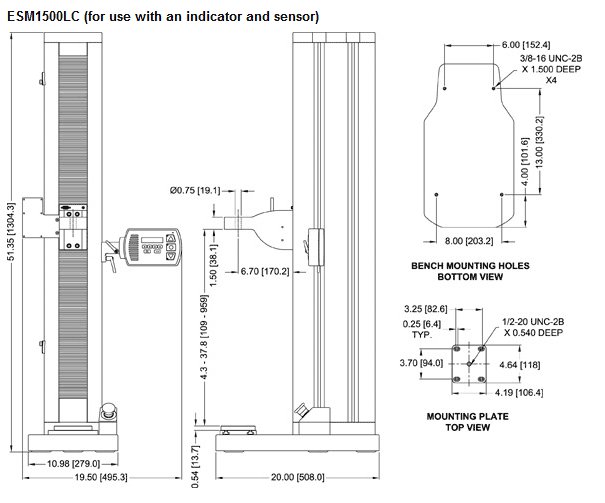

Afmetingen
Afmetingen ESM1500

Afmetingen-2Gemotoriseerde Krachtmeter Trekbanken ESM1500

Specificaties
Beladingscapaciteit< 60 in [1.525 mm]/min: 6,7 kN
> 60 in [1.525 mm]/min: 4,5 kN
Maximale verplaatsingsafstand813 mm
SnelheidsbereikStandaard: 0,5 - 24 in/min [10 - 600 mm/min]
Optioneel: 0,001 - 90 in/min [0,02 - 2.300 mm/min]
Nauwkeurigheid snelheidsinstelling± 0,2% van instelling
Snelheidsvariatie met belading± 0% [motor aangedreven]
Verplaatsingsnauwkeurigheid± 0,002 in. per 10 in. [± 0,05 mm per 250 mm]
Verplaatsingsresolutie0,001 in [0,02 mm]
Limiet switch herhaalbaarheid± 0,001 in [0,03 mm]
VoedingUniversele input 80-240 VAC, 50/60 Hz
GewichtTrekbank: 90 kg
Vervoersgewicht: 113 kg
StandaardenCE merk
Garantie3 jaar

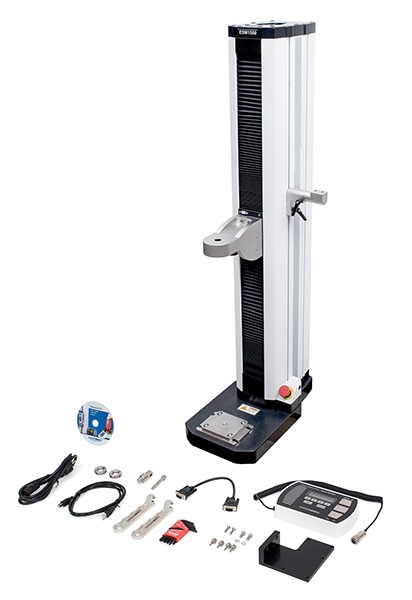

Leveromvang
De ESM1500 gemotoriseerde testbank wordt geleverd met de volgende accessoires:
  • alle benodigde kabels (USB kabel en instrument - trekbank interface kabel)
  • basisoog met 2 vergrendelringen
  • 2 klemsleutels
  • meter - indicator bevestigingsschroeven
  • inbussleutel
  • resource CD


Nu bestellen
Producten

Product naam
Prijs
Aantal
ESM-1500LC Test stand with load cell mount, motorized, 1,500 lbF / 6.7 kN
€ 6.959,00
ESM-1500FG Test stand with force gauge mount, motorized, 1,500 lbF / 6.7 kN
€ 6.959,00

Accessories

Product naam
Prijs
Aantal

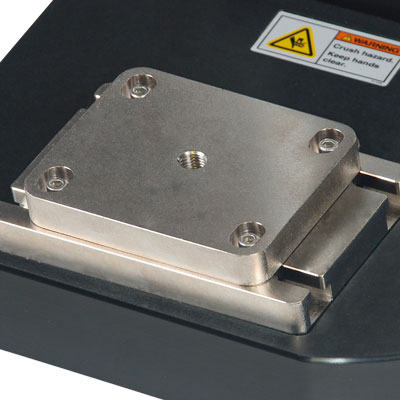

AC1055 Base plate, matrix of threaded holes
€ 129,00
AC1054 Base plate, multiple center hole threads
€ 129,00
AC1057 Base plate, multiple center hole threads
€ 129,00

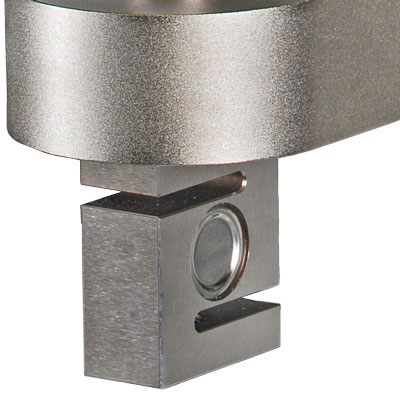

AC1056 Load cell mounting kit (included w/ESM1500LC)
€ 462,00
SF-008 FollowMeTM force-based manual positioning
€ 462,00
SF-009 Travel indication with USB output
€ 1.639,00
SF-010 Computer control via USB
€ 974,00
SF-011 Programmable travel set points
€ 769,00
SF-012 Integrated overload protection
€ 667,00
SF-013 Auto return
€ 462,00
SF-014 Cycling / dwell time
€ 667,00
SF-016 Independent up and down speeds
€ 411,00
SF-017 Extended speed range, low
€ 462,00
SF-018 Extended speed range, high
€ 462,00
SF-019 Break detection
€ 462,00
SF-020 Loadholding
€ 667,00
SF-021 Preload / sample touch
€ 564,00
SF-COMP Complete options package for ESM1500
€ 5.578,00
AC1047-2 Base / Load Cell Adpater kit 1/2-20M UNC
€ 58,00
€ 0,00
€ 0,00
Alle genoemde prijzen zijn exclusief btw. en exclusief afhandelings- en verzendkosten.
Beschikbaarheid: Beschikbaar , Voorverkoop 1-2 weken , speciale bestelling, aanvraag
