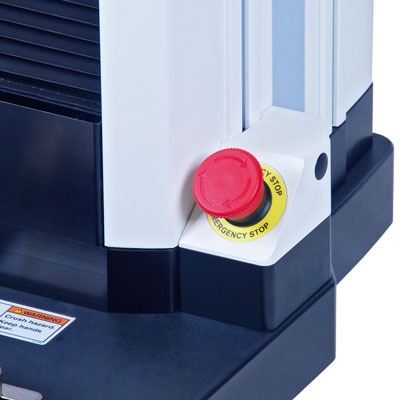

De ESM1500S trekbank is nieuw in de ESM-serie en wordt geleverd in hetzelfde compacte formaat als de eveneens nieuwe ESM750S. De ESM1500S biedt u maximale verplaatsingsafstand van 360 mm en een hoge capaciteit van 6,7 kN.

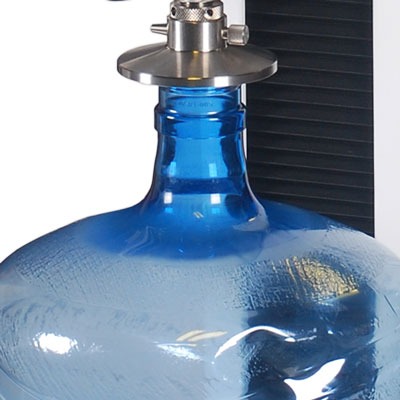

De ESM1500S is geschikt voor een verscheidenheid aan toepassingen: breuktesten, bepaling van maximale belasting of afstand, rektesten en druk- en trekproeven. Verder kan de ESM1500S zowel in laboratoria als productieomgevingen voor kwaliteitscontroles gebruikt worden. De trekbank kan worden gebruikt in combinatie met een krachtmeter of met een aparte load cell en een bijbehorende krachtindicator.
Dankzij de optionele FollowMe™-optie zorgt de trekbank voor een eenvoudige installatie. Middels deze functie kunt u gemakkelijk met een duw- of trekkracht op de belasting de kruiskop verplaatsen. Bovendien kan de ESM1500S-standaard worden ingesteld met behulp van het verstelbare bedieningspaneel dat aan de zijkant van de trekbank is bevestigd.
Deze trekbank kan middels een tal aan grepen en accessoires worden ingezet in een breed scala aan testtoepassingen. Het uitgebreide configuratiemenu is te beveiligen met een wachtwoord en biedt verschillende instelmogelijkheden afhankelijk van de bestelde functionaliteit zoals bijvoorbeeld het definiëren van meetcycli, het meten van snelheid en kracht en afstandslimieten. Bij levering van het apparaat worden alle modulaire opties de eerste 160 draaiuren gratis geactiveerd en kunnen indien nodig ook daarna worden toegevoegd.
De ESM1500S wordt geleverd met MESUR™Gauge Lite-software en maakt export van meetgegevens naar een pc of Excel-bestand mogelijk. De optionele MESUR™Gauge- of MESUR™Gauge Plus-software biedt meer functies en tools voor data-analyse. Naast de gratis beschikbare MESUR™Gauge Lite, kan de MESUR™Gauge Plus-software 90 dagen worden getest.

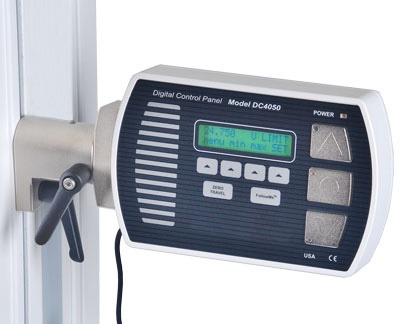

Bedieningspaneel
Het bedieningspaneel met verstelbare hoek bestaat uit een robuuste aluminium behuizing, uiterst geschikt voor industriële productieomgevingen. Het is eenvoudig in gebruik met veel optionele extra functies, zoals de FollowMe-functie. Doordat de unit afneembaar is, is deze ook geschikt voor bediening op afstand of voor tafelmontage met de optionele montagekit.
Verplaatsingsbegrenzers
Het meettraject kan worden aangepast door de begrenzers en stopt zo de trekbank met een herhaalbaarheid van 0,025 mm.

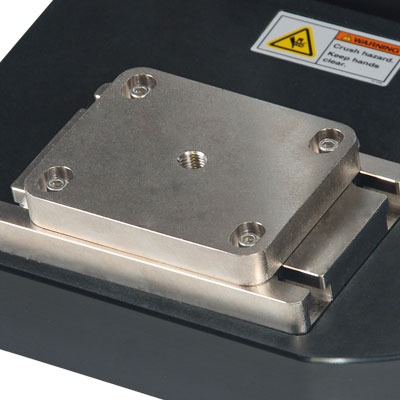

Verstelbare montageplaat voor accessoires
De montageplaat kan worden verpaatst voor een juiste uitlijning in zowel horizontale als verticale richting. De plaat is voorzien van een matrix van draadgaten voor het monteren van grepen en accessoires.

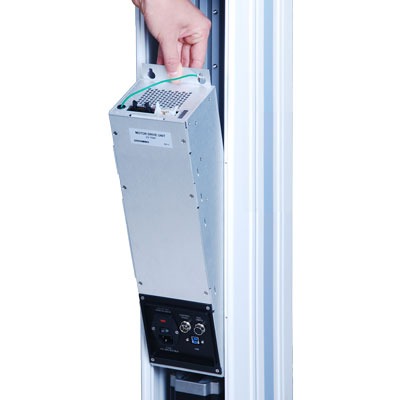

Modulaire constructie
Alle elektronica is in één besturingseenheid geïnstalleerd die eenvoudig te verwijderen is voor updates en/of onderhoud.

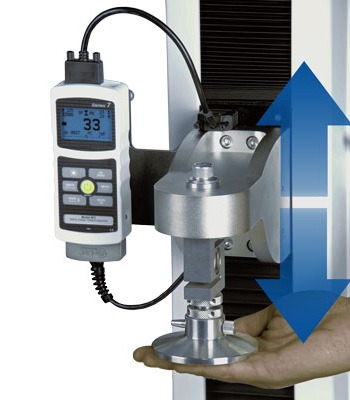

FollowMe
Met de FollowMe™ functie kunt u het sterkteniveau handmatig regelen. Door druk uit te oefenen op de krachtmeter of load cell, positioneert de kruiskop zichzelf met verschillende snelheden afhankelijk van de uitgeoefende druk. Zijn hoge aanpassingsvermogen maakt hem geschikt voor snelle en nauwkeurige positionering.

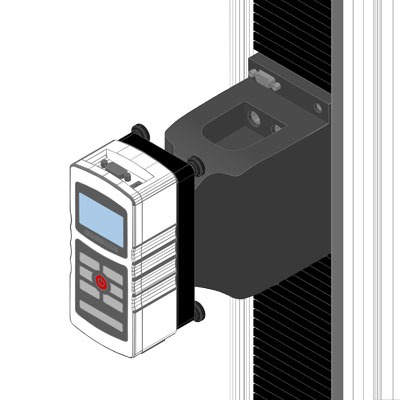

Krachtmeter
Om te kunnen profiteren van het volledige scala aan functies van uw dynamometer, heeft u een krachtmeter uit de 5/7-Serie nodig die zowel kracht-vs-tijd -en kracht-vs-verplaatsingsmetingen kan verrichten en beschikt over een data interface.

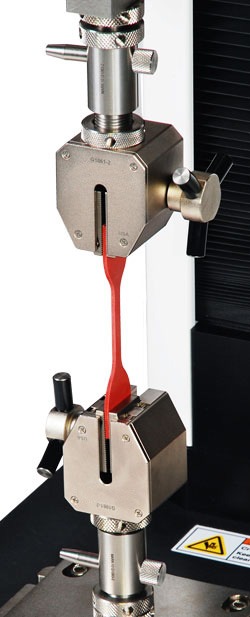

Handgrepen en uitrekbare handgreepadapter
Breed scala aan houders, klemmen, grepen en drukplaten maken de trekbank geschikt voor gebruik in vele toepassingen.

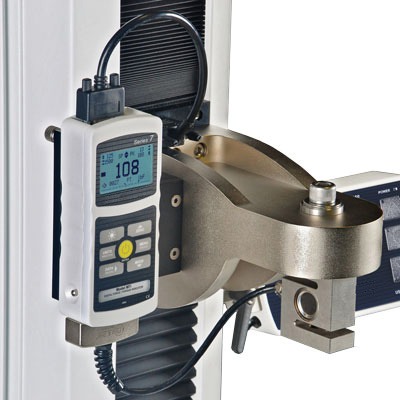

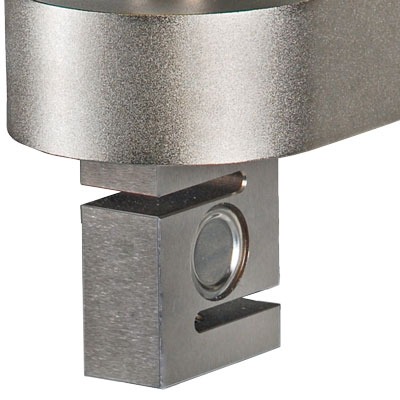

Indicator / meetceladapter
Voor montage van een 5i/7i-Serie display en een R01 of R03 krachtsensor.
MESUR MESURgauge is een meet- en analysesoftware
Legt de meetgegevens vast die beschikbaar zijn via de USB-poort van de ESM1500S, waardoor de gegevens in grafieken en/of tabellen kunnen worden weergegeven. Tevens kan de meetdata gebruikt worden voor conversie naar statistieken en andere rapportage- en output-tools.
| Functie | Part. No. | Omschrijving | Vereisten |
|---|---|---|---|
| FollowMe | SF008 |
De beweging van de kruiskop reageert op het handmatig duwen of trekken aan de schacht van de krachtmeter of de load cell. Toenemende kracht levert hogere snelheden op. Ideaal voor opstelling of snelle positionering. |
7/5-Serie krachtmeter of indicator |
| Verplaatsingsindicatie | SF009-1 |
De verplaatsing wordt weergegeven op het display van het bedieningspaneel. Een interne weegschaal die gebruikt maakt van de Renishaw-technologie zorgt voor een aanzienlijk hogere nauwkeurigheid dan bij conventionele ontwerpen op basis van roterende encoders. Backlash en non-lineariteit zijn vrijwel geëlimineerd. |
7/5-Serie krachtmeter of indicator |
| Computer controle | SF010 |
De ESM1500S kan volledig worden bestuurd door een pc via een op maat geschreven programma in elke taal die ASCII-communicatie ondersteunt. |
7/5-Serie krachtmeter of indicator SF009 Verplaatsingsindicatie |
| Verplaatsingsbegrenzers | SF011 |
De trekbank stopt bij of beweegt tussen een vastgestelde onder- en bovengrens. |
SF009 Verplaatsingsindicatie |
| Overbelastingsbeveiliging | SF012 | Beschermt een krachtmeter of sensor tegen overbelasting. Stel het gewenste percentage van de volledige schaal van de meter in. Instelbare analoge output voltage instelling zorgt ervoor dat de meter kan samenwerken met vrijwel elke meter met analoge output. | 7/5-Serie krachtmeter of indicator |
| Auto return | SF013 |
De kruiskop beweegt tot een verplaatsingslimiet, ingestelde kracht, verplaatsingspositie of stoppunt en keert vervolgens om, om op volledige snelheid terug te keren naar de andere limiet. Selecteerbare omkering bij een ingestelde kracht. |
Omkering bij ingestelde kracht: 7/5-Serie krachtmeter of indicator Omkering bij verplaatsingslimiet: SF011 functie Omkering bij stoppunt: SF019 functie |
| Cyclus / retentietijd | SF014 |
Dezelde functie als SF013 Auto return maar inclusief de mogelijkheid om tot 100.000 cycli te programmeren. Retentietijd voor onder- en bovengrenzen (onafhankelijk ingesteld) kan tot 10.000 seconden worden ingesteld. |
Zelfde als SF013 Auto return, bij eenzelfde snelheid voor beide richtingen. Voor onafhankelijk instelbare snelheden, voeg de SF016 functie toe. |
| Onafhankelijk instelbare snelheden | SF016 | Snelheden in op- en neerwaartse richtingen onafhankelijk configureren. | - |
| Lage snelheid uitbreiding | SF017 | Verlaagt de minimale snelheid tot 0,02 mm/min. | - |
| Hoge snelheid uitbreiding | SF018-1 | Verhoogt de maximale snelheid tot 1,525 mm/min. | - |
| Stopdetectie | SF019 |
Kruiskop stopt bij een (instelbare) daling in kracht. |
7/5-Serie krachtmeter of indicator |
| Belasting behouden | SF020 |
Past dynamisch de positie van de kop aan om een geprogrammeerde belasting voor een onbepaalde of bepaalde tijd vast te houden. |
7/5-Serie krachtmeter of indicator Voor een bepaalde retentietijd is de SF014 functie vereist. |
| Voorbelasting/ sample touch | SF021 | Stopt de kop en/of herstelt het verplaatsingsdisplay bij een voorbelasting - nuttig bij trekmetingen, compressiemetingen, veermetingen, rekmetingen, en andere applicaties. Voorbelasting is programmeerbaar als percentage van de volledige schaal van de krachtmeter of weegcel. Drie modi: (1) stop, (2) stop en nul, en (3) nul zonder stop | 7/5-Serie krachtmeter of indicator |
| Profielen | SF022 |
Biedt de mogelijkheid om testparameters zoals snelheid, reislimieten, voorspanning enz. op te slaan. Er kunnen maximaal 50 profielen worden aangemaakt. |
- |
| Volledig optiepakket | SFCOMP-1 | Bevat alle hierboven functies. Vereist een 7/5-Serie krachtmeter of indicator | |
| Capaciteit: | 6,7 kN < 1,525 mm/min 4,5 kN > 1,525 mm/min |
| Maximale verplaatsing: | 360 mm |
| Snelheid bereik: | Standaard: 10 - 600 mm/min<br/>Optioneel: 0,02 - 2,300 mm/min |
| Nauwkeurigheid snelheidsinstelling: | ±0.2% |
| Snelheidsvariatie met belasting: | ±0% [gedreven door stappenmotor] |
| Verplaatsingsnauwkeurigheid: | ±0,05 mm per 250 mm |
| Verplaatsing resolutie: | 0,02 mm |
| Limit switch herhaalbaarheid: | 0,03 mm |
| Voeding: | Universele ingang 80-240 VAC, 50/60 Hz |
| Gewicht: | Trekbank: 72 kg<br/>Transportgewicht: 93 kg |
| Conformiteit: | CE |
