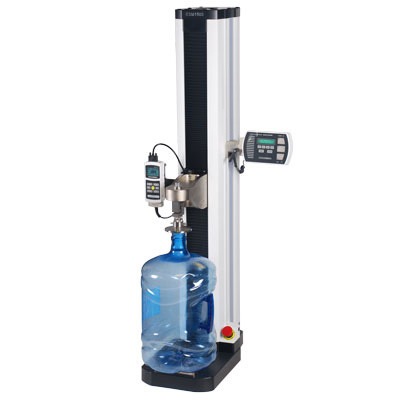

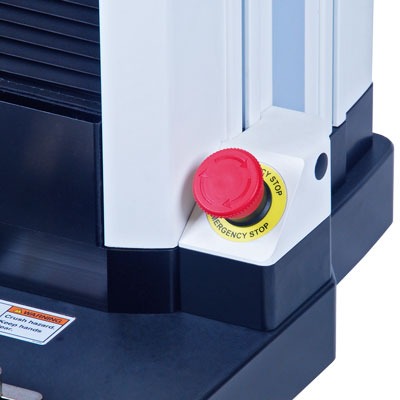

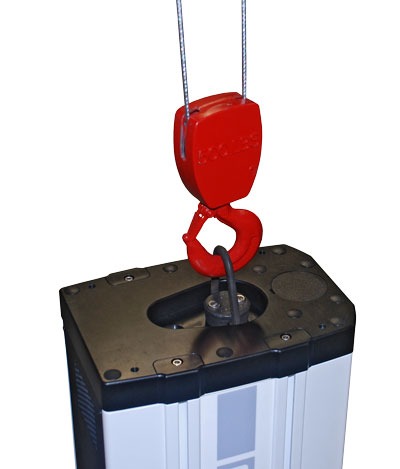

ESM750 Trekbank voor druk- en trektoepassingen


Gemaakt in de Verenigde Staten van AmerikaDe ESM750 biedt u alle voordelen van ons ESM-assortiment met het grote pluspunt van een langere verplaatsingsafstand tot 813 mm gecombineerd met een capaciteit van 3,4 kN.

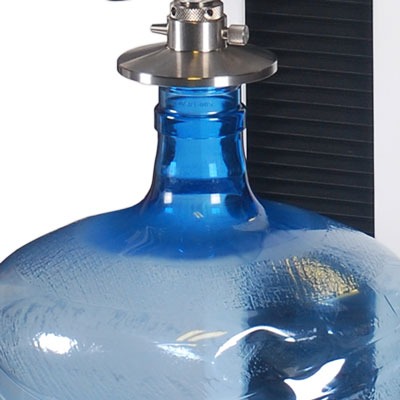

Deze gemotoriseerde trekbank kan worden aangepast aan een verscheidenheid aan druk- en trektoepassingen, zoals meettests van breuk, belastbaarheid, rekbaarheid, wrijving, druk en trekkracht. De ESM750 is zeer veelzijdig en eenvoudig in gebruik.

Het bedieningspaneel bevindt zich aan de zijkant van de ESM750-trekbank. Met de optionele MESURgauge Plus-software kan de trekbank op afstand bestuurd worden via een pc.

Verder bevat de ESM750 de FollowMe™-functie voor een snelle handmatige positionering van de sonde, wat van grote hulp is wanneer een grote reeks tests moet worden uitgevoerd met een verscheidenheid aan steekproefomvang. Ongeautoriseerde of onbedoelde wijzigingen aan de vooraf opgeslagen instellingen kunnen worden voorkomen middels het met wachtwoord beveiligde menu.

De ESM750 is leverbaar in twee uitvoeringen:

  • LC-versie voor gebruik met een externe load cell en krachtindicator
  • FG-versie voor gebruik met een krachtmeter



Een gratis MESUR™ Gauge Lite-gegevensverwerkingssoftware is al bij aanschaf inbegrepen. Er zijn op verzoek twee extra software beschikbaar om te profiteren van alle functies die de ESM750 trekbank te bieden heeft.


Kenmerken
  • USB-interface voor gegevensoverdracht naar een computer
  • Geluidsarme stappenmotor werkt zonder snelheidsverandering, zelfs onder belasting
  • Gebruik met een krachtmeter of externe load cell met indicator
  • Bediening via het aan de zijkant gemonteerde bedieningspaneel
  • Wachtwoordbeveiliging voor belangrijke instellingen
  • Eenvoudig te verwijderen motorunit voor onderhoud
  • CE-markering
  • 3 jaar garantie

Functies

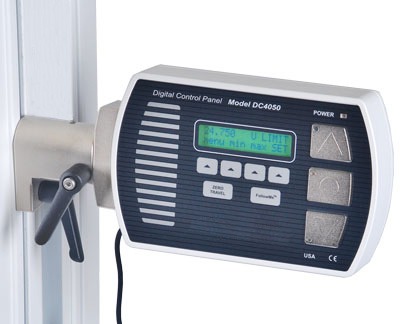

control unitBedieningspaneel

Het bedieningspaneel met verstelbare hoek bestaat uit een robuuste aluminium behuizing, uiterst geschikt voor industriële productieomgevingen. Het is eenvoudig in gebruik met veel optionele extra functies, zoals de FollowMe-functie. Doordat de unit afneembaar is, is deze ook geschikt voor bediening op afstand of voor tafelmontage met de optionele montagekit.

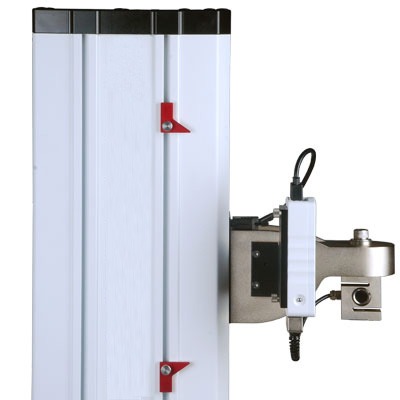

travel limitersVerplaatsingsbegrenzers

Het meettraject kan worden aangepast door de begrenzers en stopt zo de trekbank met een herhaalbaarheid van 0,025 mm.

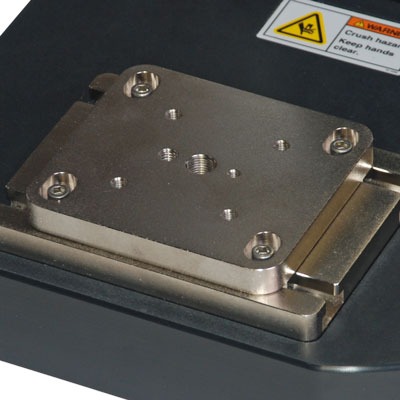

Adjustable mounting plate for attaching handles & accessoriesVerstelbare montageplaat voor accessoires

De montageplaat kan worden verpaatst voor een juiste uitlijning in zowel horizontale als verticale richting. De plaat is voorzien van een matrix van draadgaten voor het monteren van grepen en accessoires.

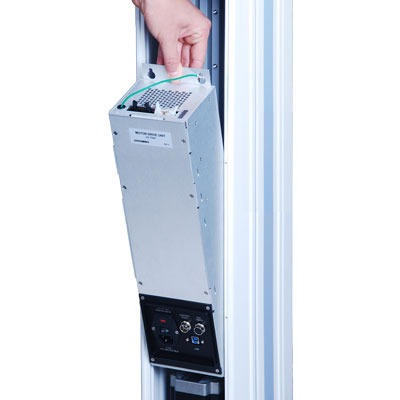

>Modular construction

Modulaire constructie

Alle elektronica is in één besturingseenheid geïnstalleerd die eenvoudig te verwijderen is voor updates en/of onderhoud.

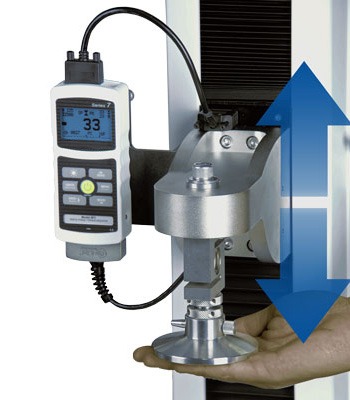

FolloMe FollowMe

Met de FollowMe™ functie kunt u het sterkteniveau handmatig regelen. Door druk uit te oefenen op de krachtmeter of load cell, positioneert de kruiskop zichzelf met verschillende snelheden afhankelijk van de uitgeoefende druk. Zijn hoge aanpassingsvermogen maakt hem geschikt voor snelle en nauwkeurige positionering.

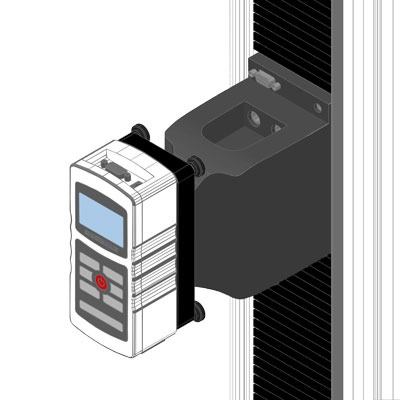

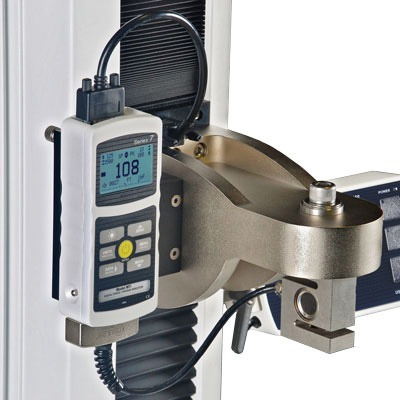

Force gauge Krachtmeter

Om te kunnen profiteren van het volledige scala aan functies van uw dynamometer, heeft u een krachtmeter uit de 5/7-Serie nodig die zowel kracht-vs-tijd -en kracht-vs-verplaatsingsmetingen kan verrichten en beschikt over een data interface.







Handles and pull-out handle adapter Handgrepen en uitrekbare handgreepadapter

Breed scala aan houders, klemmen, grepen en drukplaten maken de trekbank geschikt voor gebruik in vele toepassingen.

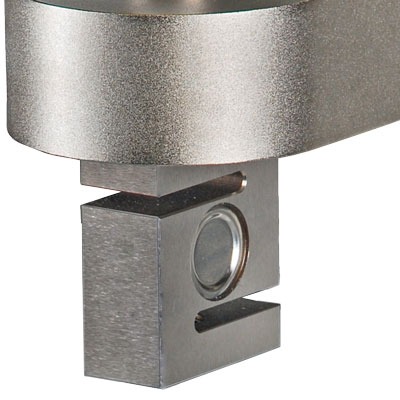

Indicator / measuring cell adapter Indicator / meetceladapter

Voor montage van een 5i/7i-Serie display en een R01 of R03 krachtsensor.







 MESUR MESURgauge is a measuring and analysis software MESUR MESURgauge is een meet- en analysesoftware

Legt de meetgegevens vast die beschikbaar zijn via de USB-poort van de ESM750, waardoor de gegevens in grafieken en/of tabellen kunnen worden weergegeven. Tevens kan de meetdata gebruikt worden voor conversie naar statistieken en andere rapportage- en output-tools.


Optionele functies
Functie Part. No. Omschrijving Vereisten
FollowMe SF008

De beweging van de kruiskop reageert op het handmatig duwen of trekken aan de schacht van de krachtmeter of de load cell. Toenemende kracht levert hogere snelheden op. Ideaal voor opstelling of snelle positionering.

7/5-Serie krachtmeter of indicator
Verplaatsingsindicatie SF009

De verplaatsing wordt weergegeven op het display van het bedieningspaneel. Een interne weegschaal die gebruikt maakt van de Renishaw-technologie zorgt voor een aanzienlijk hogere nauwkeurigheid dan bij conventionele ontwerpen op basis van roterende encoders. Backlash en non-lineariteit zijn vrijwel geëlimineerd.

7/5-Serie krachtmeter of indicator

Computer controle SF010

De ESM750 kan volledig worden bestuurd door een pc via een op maat geschreven programma in elke taal die ASCII-communicatie ondersteunt.

7/5-Serie krachtmeter of indicator

SF009 Verplaatsingsindicatie

Verplaatsingsbegrenzers SF011

De trekbank stopt bij of beweegt tussen een vastgestelde onder- en bovengrens.

SF009 Verplaatsingsindicatie
Overbelastingsbeveiliging SF012 Beschermt een krachtmeter of sensor tegen overbelasting. Stel het gewenste percentage van de volledige schaal van de meter in. Instelbare analoge output voltage instelling zorgt ervoor dat de meter kan samenwerken met vrijwel elke meter met analoge output. 7/5-Serie krachtmeter of indicator
Auto return SF013

De kruiskop beweegt tot een verplaatsingslimiet, ingestelde kracht, verplaatsingspositie of stoppunt en keert vervolgens om, om op volledige snelheid terug te keren naar de andere limiet. Selecteerbare omkering bij een ingestelde kracht.

Omkering bij ingestelde kracht: 7/5-Serie krachtmeter of indicator

Omkering bij verplaatsingslimiet: SF011 functie

Omkering bij stoppunt: SF019 functie

Cyclus / retentietijd SF014

Dezelde functie als SF013 Auto return maar inclusief de mogelijkheid om tot 100.000 cycli te programmeren. Retentietijd voor onder- en bovengrenzen (onafhankelijk ingesteld) kan tot 10.000 seconden worden ingesteld.

Zelfde als SF013 Auto return, bij eenzelfde snelheid voor beide richtingen. Voor onafhankelijk instelbare snelheden, voeg de SF016 functie toe.
Onafhankelijk instelbare snelheden SF016 Snelheden in op- en neerwaartse richtingen onafhankelijk configureren.  -
Lage snelheid uitbreiding SF017 Verlaagt de minimale snelheid tot 0,02 mm/min. -
Hoge snelheid uitbreiding SF018-1 Verhoogt de maximale snelheid tot 1,525 mm/min. -
Stopdetectie SF019

Kruiskop stopt bij een (instelbare) daling in kracht.

7/5-Serie krachtmeter of indicator
Belasting behouden SF020

Past dynamisch de positie van de kop aan om een geprogrammeerde belasting voor een onbepaalde of bepaalde tijd vast te houden.

7/5-Serie krachtmeter of indicator

Voor een bepaalde retentietijd is de SF014 functie vereist.

Voorbelasting/ sample touch SF021 Stopt de kop en/of herstelt het verplaatsingsdisplay bij een voorbelasting - nuttig bij trekmetingen, compressiemetingen, veermetingen, rekmetingen, en andere applicaties. Voorbelasting is programmeerbaar als percentage van de volledige schaal van de krachtmeter of weegcel. Drie modi: (1) stop, (2) stop en nul, en (3) nul zonder stop 7/5-Serie krachtmeter of indicator
Profielen SF022

Biedt de mogelijkheid om testparameters zoals snelheid, reislimieten, voorspanning enz. op te slaan. Er kunnen maximaal 50 profielen worden aangemaakt.

-
Volledig optiepakket SFCOMP-1 Bevat alle hierboven functies. Vereist een 7/5-Serie krachtmeter of indicator

Gerelateerde Producten

Categorie Gemotoriseerde Krachtmeter Trekbanken


Meer details

Categorie  Gemotoriseerde Krachtmeter Trekbanken Gemotoriseerde Krachtmeter Trekbanken

ESM750S


  • Compatibel met indicatoren en load cellen, evenals krachtmeters
  • Ergonomisch ontwerp met slim en eenvoudig kabelbeheer
  • Instelbare, verwijderbare controller met intuïtieve menunavigatie

Meer details

ESM750S

ESM1500 Gemotoriseerde Trekbank met Hoge Capaciteit


  • Wachtwoord beveiliging van instellingen
  • Verstelbare, verwijderbare controller met intuïtieve menunavigatie
  • USB data output: kracht vs. tijd of kracht vs. afstand

Meer details

ESM1500 Gemotoriseerde Trekbank met Hoge Capaciteit

Accessoires

Series-5 Geavanceerde Digitale Krachtmeter


  • Hoge meetfrequentie van
    7000 Hz
  • Grafische weergave van belasting met grenswaarde indicatoren
  • Gemiddelde-modus, berekent gemiddelde meetwaarden

Meer details

Series-5 Geavanceerde Digitale Krachtmeter 126599

Series-7 Professionele Digitale Krachtmeter


  • High speed meetfrequentie: 14.000 Hz
  • Individueel datapunt geheugen voor maximaal 5000 datapunten, te downloaden naar PC
  • 5 meeteenheden plus wrijvingscoëfficiënt, en door de gedefinieerde eenheid met configureerbare naam

Meer details

Series-7 Professionele Digitale Krachtmeter 127057

Series 5I Geavanceerde Kracht / Torsie Indicator


  • Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
  • Wachtwoord bescherming voor individuele toetsen en kalibratie
  • USB, RS-232, Mitutoyo en analoge uitgangen

Meer details

Series 5I Geavanceerde Kracht / Torsie Indicator 126888

Series 7I Geavanceerde Kracht/Torsie Meter


  • Verwisselbare kracht- en torsiesensors door Plug & Test technologie (sensors apart verkrijgbaar)
  • Wachtwoord beveiliging voor individuele toetsen en kalibratie
  • Continue gegevensopslag tot 5.000 gegevens, bij een snelheid van tot 14.000 Hz, te downloaden naar een PC

Meer details

Series 7I Geavanceerde Kracht/Torsie Meter 127113

Afmetingen

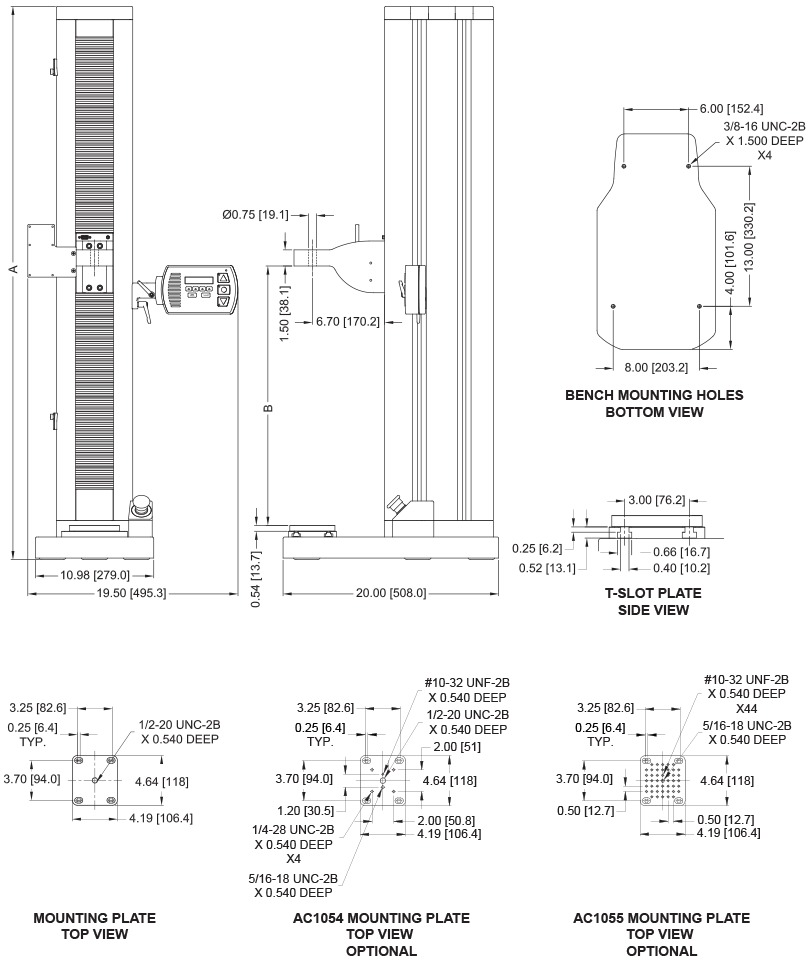

Afmetingen-ESM750


De afbeelding toont het LC-model voor gebruik met externe loadcellen

A: 1291,6 mm
B: 206,4 - 1019,2 mm

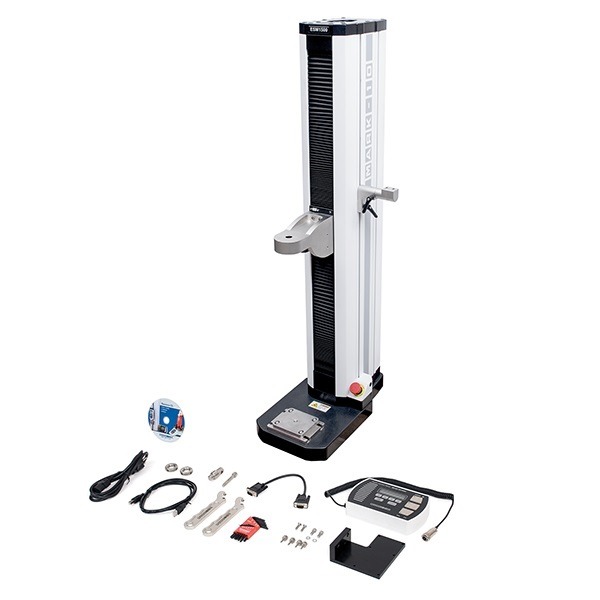

Leveromvang

De ESM750 Trekbank wordt geleverd inclusief:

  • AC1047-2 eye end kit
  • G1088 haaksleutel (2x)
  • Load cell / indicator montagekit ( (ESM750LC, ESM750SLC)
  • Krachtmeter montagekit (ESM750FG, ESM750SFG)
  • USB-kabel
  • Interface kabel, krachtmeter/indicator naar trekbank
  • Duimschroeven voor krachtmeter/indicator (4x)
  • Inbussleutels
  • Bedieningspaneel
  • Bevestigingsbeugel met hardware voor bedieningspaneel
  • Voedingskabel
  • Resource CD


Specificaties
Capaciteit:3,4 kN < 900 mm/min // 2,3 kN > 900 mm/min
Maximale verplaatsing:813 mm
Standaard snelheid bereik:10 - 600 mm/min
Optioneel snelheid bereik:0.02 - 1,525 mm/min
Nauwkeurigheid snelheidsinstelling:±0.2%
Snelheidsvariatie met belasting:±0% (gedreven door stappenmotor)
Verplaatsingsnauwkeurigheid:±0.05 mm per 250 mm
Verplaatsing resolutie:0,02 mm
Limit switch herhaalbaarheid:0,03 mm
Voeding:Universele ingang 80-240 VAC, 50/60 Hz
Gewicht:84 kg
Transportgewicht:107 kg
Garantie:3 jaar
Conformiteit:CE
