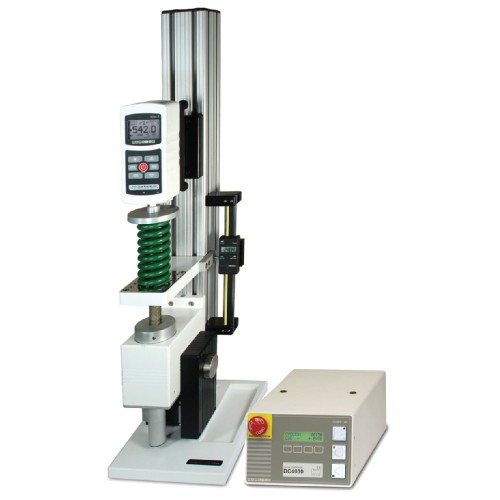

TSFM500-DC Geavanceerde Gemotoriseerde Hoge Capaciteit Trekbank


Gemaakt in de Verenigde Staten van AmerikaDe TSFM500-DC Geavanceerde Gemotoriseerde Krachtmeet Teststandaard biedt alle mechanische specificaties van de TSFM gemotoriseerde teststandaard, inclusief 2200 N kracht capaciteit, royale vrije ruimte in hoogte en diepte, robuust ontwerp, stappenmotor ontwerp voorkomt variaties in snelheid als gevolg van de belasting, en meer.

De TSFM500-DC biedt uitgebreide mogelijkheden, inclusief PC bediening, programmeerbaar cycling, automatische terugkeer en andere functies.


Kenmerken

  • Tafel met 25 #10-32 UNF gaten voor bevestiging van grepen
  • Beschikbaar in verticale en horizontale richtingen
  • Geleverd met vier haken (small, medium, large en extra large), 1/2-20F adapterplaat, 5 en 7,5 cm compressieplaten, twee koppelingen (#10-32 koppeling en 5/16-18) en sleutelset

Controller Functies / Specificaties

  • Computer Bediening

  • Een bi-directionele RS-232 poort is aanwezig voor aansluiting op een PC. Voor volledige controle vanaf een PC wordt een commando set meegeleverd.
    De volgende extra items zijn vereist voor PC bediening:
    - Series 5 kracht meter (meer info)
    - 09-1056 seriële kabel
    - 09-1143 multi-functionele kabel

  • Bescherming tegen overbelasting

  • Beschermt een krachtmeter tegen overbelasting (vereist een Series 5 krachtmeter en 09-1143 multifunctionele kabel). Het gewenste percentage van de volledige schaal van de meter kan ingesteld worden. Aan te passen analoge uitgangsvoltage instelling maakt aansluiting op vrijwel iedere krachtmeter met analoge uitgang mogelijk.

  • Automatische terugkeer

  • De kop beweegt naar een limietschakelaar of ingestelde krachtwaarde (vereist een Series 5 krachtmeter), stopt en keert de richting om en beweegt op maximale snelheid richting de andere limietschakelaar of grenswaarde.

  • Bescherming tegen overbelasting

  • Beschermt de torsiesensor tegen overbelasting (vereist een Series 5 kracht meter en 09-1143 multifunctionele kabel). Het gewenste percentage van de volledige schaal van de sensor kan ingesteld worden.

  • Cycling / Wachttijd

  • De kop beweegt omhoog en omlaag tussen limietschakelaars of ingestelde krachtwaarden (vereist een Series 5 krachtmeter). Configureerbaar tot 99.999 cycli. Wachttijd maakt het mogelijk om een tijd in te stellen tot 9.999,9 seconden met stappen van 0,1 seconde, waarmee de kop wacht op de limieten.

  • Programmeerbare LINKS / RECHTS toets functies

  • LINKS en RECHTS toets gebruik kan ingesteld worden in drie configureerbare modi: Maintained: een korte druk zorgt voor een continue beweging totdat STOP wordt ingedrukt, Momentary: kop beweegt enkel terwijl de toets is ingedrukt, en Auto: korte druk zorgt voor een doorgaande beweging, terwijl het inhouden van de toets een tijdelijke beweging veroorzaakt.

  • Onafhankelijke Links en Rechts Snelheden

  • Programmeerbare onafhankelijke snelheden voor links en rechts

  • Selecteerbare snelheid meeteenheden (in/min & mm/min)

  • Wachtwoord bescherming

  • Voorkomt ongeautoriseerde aanpassingen van de test parameters.


* Omvat geen geïntegreerde verplaatsing meting. Verplaatsing informatie is enkel beschikbaar via het externe ESMH001 digitale verplaatsing display, wat een extra seriële poort op de PC vereist. Zie, voor een geïntegreerde oplossing met volledige controle via de PC, inclusief verplaatsing afstand, teststandaard model ESM301.

Gerelateerde Producten

Series-3 Digitale Krachtmeter


  • 2000 Hz meetfrequentie
  • Inclusief NIST traceerbaar kalibratie certificaat
  • 3 jaar garantie
  • Groot, verlicht grafisch display
  • USB data uitgang (enkele data punten)
  • Programmeerbare grenswaarden met ok/niet-ok indicatoren
  • Piekmetingen en grenswaarden worden altijd weergegeven
  • 3 selecteerbare meeteenheden

Meer details

Series-4 Digitale Krachtmeter met uitgang


  • USB, RS-232, Mitutoyo, en analoge uitgangen
  • 3000 Hz piek meetfrequentie
  • Programmeerbare grenzen met alarmen en uitgangen
  • Groot, verlicht grafisch display
  • 50-punten data geheugen met statistieken en uitgangen
  • Grafische belasting weergave met grenswaarde indicatoren
  • Piekmeting wordt altijd weergegeven
  • Configureerbare audio alarmen
  • Aluminium constructie
  • Inclusief NIST traceerbaar kalibratie certificaat

Meer details

Series-5 Geavanceerde Digitale Krachtmeter


  • Hoge meetfrequentie van
    7000 Hz
  • Grafische weergave van belasting met grenswaarde indicatoren
  • Gemiddelde-modus, berekent gemiddelde meetwaarden
  • Externe aansturing modus - meter kan extern aangestuurd worden
  • Programmeerbare minimum en maximum waarden met alarm en uitgangssignaal
  • USB, RS-232, Mitutoyo en analoge uitgangen
  • Groot grafisch display met achtergrondverlichting
  • Piekwaarde wordt altijd weergegeven
  • Geheugen met opslag voor 1000 meetwaarden, statistieken en uitgangen
  • Wachtwoord beveiliging, configureerbaar voor individuele toetsen
  • Instelbare alarmen en toets tonen
  • Aluminium behuizing
  • Inclusief NIST traceerbaar kalibratiecertificaat

Meer details


Accessoires

AC1004


  • Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken

Meer details


Grepen en Opzetstukken


Specificaties

Capaciteit
2200 N
Slag
102 mm
Snelheid bereik
0,2 - 150 mm/min
Afmetingen
Zie bovenstaande afbeelding
Gewicht
11,4 kg
Garantie
3 jaar

Nu bestellen

Producten


Product naam
Prijs
Aantal
TSFM500-DC - Vertical Advanced Motorized Test Stand
€ 3.925,00

SP-2589 - TSFM500 Upgrade to 1000 lbF
€ 945,00



Accessories


Product naam
Prijs
Aantal
TSF001 - Digital travel display for TSF-Series stands
€ 709,00

TSFM002 - Limit switch kit for TSFM500(-DC)/TSFM500H(-DC)
€ 379,00

TSF002 - Horizontal/wall mounting kit for TSF-Series and TST-Series stands
€ 190,00

Alle genoemde prijzen zijn exclusief btw. en exclusief afhandelings- en verzendkosten.
Beschikbaarheid: Beschikbaar , Voorverkoop 1-2 weken , speciale bestelling, aanvraag
