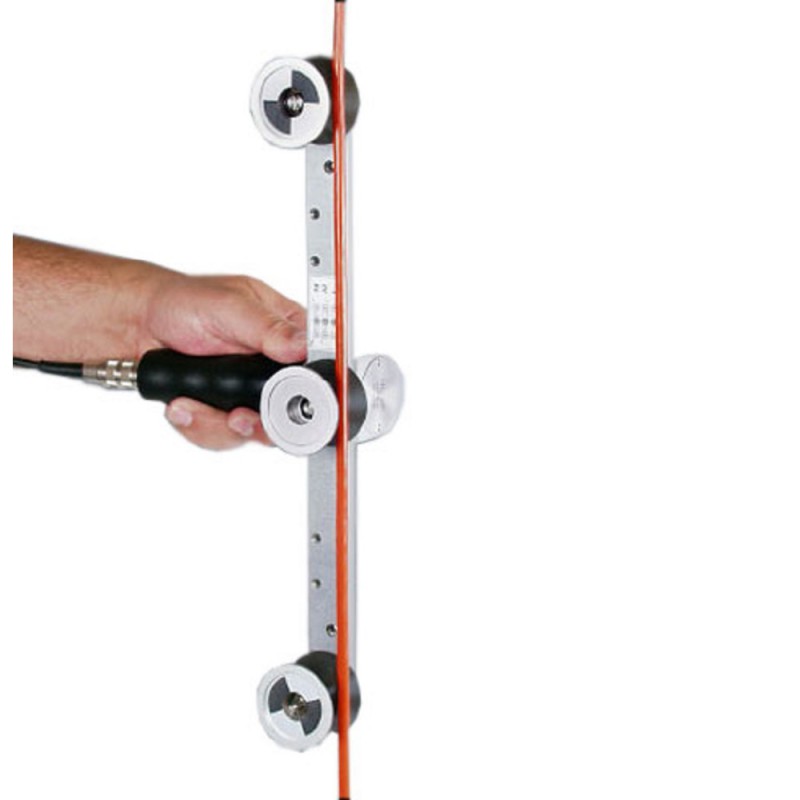

136-3 Heavy Duty Spanningsmeter


Gemaakt in DuitslandTwaalf Bereiken - Tot 500 Kg
Kabel Diameters - Tot 30 mm

Het nieuwe CHECK-LINE Model 136-3 Draagbare Spanningsmeter is ontworpen voor gebruik op materialen met een grotere diameter, zoals kabels, grote diameter draad, staalkabel en vergelijkbare materialen tot 30mm.

Het is ontworpen om de effecten van verschillende stijfheden tijdens het meten van een verscheidenheid aan materialen te minimaliseren. Het is voorzien van een uniek "tri-tens" systeem waarbij het materiaal in 3 verschillende patronen door de 3 rollers geleid kan worden.

Ieder patroon levert een verschillende vermenigvuldigingsfactor. Bijvoorbeeld, het onderstaande patroon "D" (waarbij alle 3 rollen zich aan dezelfde zijde bevinden), versus patroon "E", waarbij 1 roller aan 1 zijde zit en 2 rollers aan de andere zijde. Patroon "E" levert een vermenigvuldiging van ongeveer 5x vergeleken met patroon "D".

Dit maakt het voor de gebruiker mogelijk om het beste patroon te kiezen, gebaseerd op de spanningen die voor een specifiek materiaal vereist zijn. Met andere woorden, dezelfde draagbare sensor kan beschouwd worden alsof deze 3 verschillende capaciteiten heeft, afhankelijk van patroon "D", "E" of "F. Bijvoorbeeld, wanneer een 400 mm buitenste roller beugel gebruikt wordt.



  1. • 100 Lb Capaciteit wanneer "D" gebruikt wordt

    • 25 Lb Capaciteit wanneer "E" gebruikt wordt

    • 15 Lb Capaciteit wanneer "F" gebruikt wordt

S6 Model voor Bandenkoord

Voor bandenkoord en vergelijkbare toepassingen bieden we model S6 welke voorzien is van grote 42 mm diameter V-gegroefde rollers met keramische plasma coating om de hoge snelheden, krachten en slijtage te weerstaan, welke normaalgesproken optreden wanneer bandenkoord spanning gemeten wordt.

Download S6 Dimensions here


Kenmerken
  • 1 sensor voor drie meetbereiken Tritens®
  • Eenvoudige materiaal plaatsing
  • Niet beïnvloed door veranderingen in materiaal diameter en stijfheid
  • Minimale materiaal buiging
  • Spanningsbereik tot 500 kg

Materiaal Patroon Animatie


Pattern D


Pattern E


Pattern F
Click images to view material threading animations

Gerelateerde Producten

D-485 Digitens 485 Precisie meetversterker met digitaal display (incl. 2 meter kabel)


  • Automatische nulstelling
  • "Peak" -functie behoudt maximum meting op het display
  • Door de gebruiker ingestelde middeling tussen 0,3 en 1,5 seconden

Meer details

D-485 Digitens 485 Precisie meetversterker met digitaal display (incl. 2 meter kabel)

Specificaties
Nauwkeurigheid± 1.5% van volledige schaal of beter
Spanningsbereiken (kg)5, 6, 10, 20, 30, 40, 50, 60, 100, 200, 300 & 500 Kg
Buitenste rollerafstand350, 400 of 500 mm
Materiaalbuiging1.5 graad
Geleiderollers30 mm diameter, v-gegroefd
Roller materiaalAluminium / Staal
Overbelasting bescherming200%
KalibratiecertificaatOptioneel
