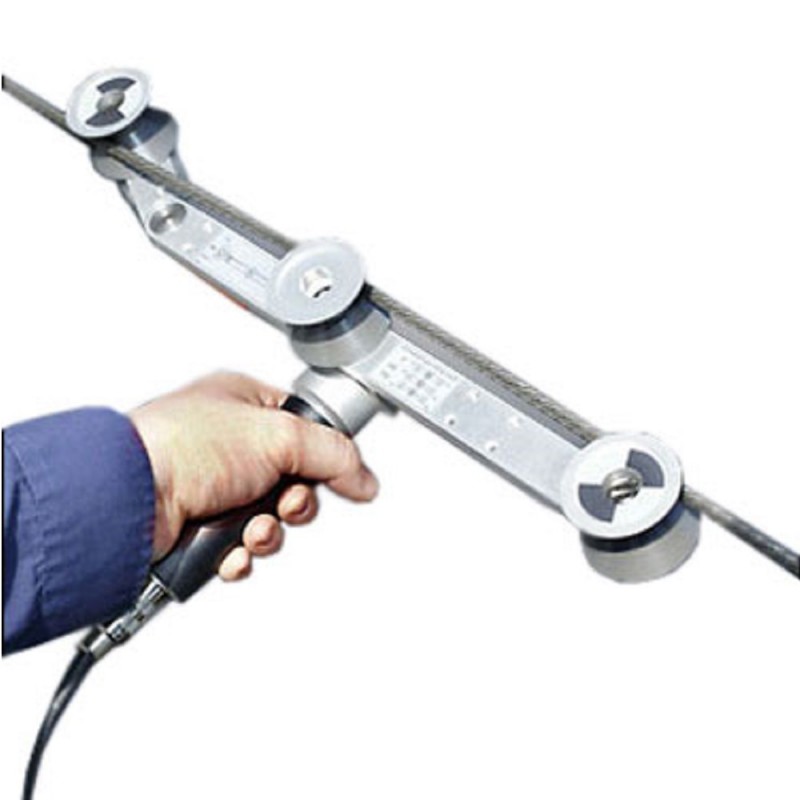

136-3E Draad/Kabel Spanningsmeter
(voor aan beide zijden bevestigde kabels)


Gemaakt in Duitsland5 Bereiken, tot 500 kg / 5000N
Voor kabel diameters tot 5mm

Ontworpen voor het meten van draden en kabels die zijn bevestigd een beide zijden (gesloten systeem) zoals tuikabels, ondersteunende kabels en meer. Ook veel gebruikt op Kevlar, glasvezel en andere zeer sterke materialen wanneer deze in vergelijkbare toepassingen worden gebruikt.

De 136-3E gebruikt een unieke rollen configuratie en meetsysteem om de doorbuiging van de kabel/draad te minimaliseren. De totale hoek van het materiaal over de centrale roller is 3 graden waardoor alle meetfouten worden geëlimineerd!

Geen ander bedrijf of product in de wereld kan dit claimen!

De manier van plaatsen (zie onderstaande illustratie) maakt eenvoudig gebruik en goede gevoelige feedback mogelijk voor uitstekende herhaalbaarheid tussen metingen en tussen verschillende gebruikers.

Precisie gelagerde rollers worden gebruikt zodat er geen foute ontstaan als gevolg van frictie. De rollers zijn bevestigd op een grote bevestigingsplaat met een juiste afstand om de negatieve invloed veroorzaakt door de stijfheid van kabels tot 5 mm diameter te elimineren.


Diameter Compensatie Aanpassing
De 136-3E is uitgerust met een exclusieve mechanische compensatie die de meet geometrie aanpast om optimale nauwkeurigheid te garanderen, onafhankelijk van de diameter van het te meten materiaal.

Het bestaat uit een gekalibreerde draaischijf gemonteerd op de achterkant van de rechter buitenroller. De gebruiker kan simpelweg aan de schijf draaien totdat de numerieke waarde op de schijf is ingesteld op de draad diameter en vervolgens wordt deze vastgezet. Om aan te passen voor een grotere of kleinere diameter wordt deze losgemaakt en aangepast op de nieuwe waarde. Simpel, snel en effectief!


Kenmerken
  • Ingebouwde compensatie van de draad diameter voor foutvrije metingen tot 5 mm diameter.
  • Spatwaterdichte versie van sensor en indicator is beschikbaar voor gebruik in natte omgevingen (in regen of bij opspattend water)
  • Minimale materiaal buiging voorkomt meetfouten
  • Slijtage bestendig, gelagerde rollers elimineren fouten veroorzaakt door frictie

Spanningsbereik

1363E-10LB-V 0-50 N
0-5 Kg
0-10 Lb

1363E-100LB-V 0-500 N
0-50 Kg
0-100 Lb

1363E-200LB-V 0-1000 N
0-100 Kg
0-200 Lb

1363E-500LB-V 0-2500 N
0-250 Kg
0-500 Lb

1363-1000LB-V 0-5000 N
0-500 Kg
0-1000 Lb


Gerelateerde Producten

D-485 Digitens 485 Precisie meetversterker met digitaal display (incl. 2 meter kabel)


  • Automatische nulstelling
  • "Peak" -functie behoudt maximum meting op het display
  • Door de gebruiker ingestelde middeling tussen 0,3 en 1,5 seconden

Meer details

D-485 Digitens 485 Precisie meetversterker met digitaal display (incl. 2 meter kabel)

Specificaties
Nauwkeurigheid± 1.5% van volledige schaal of beter
Buitenste roller370 mm
Doorbuig hoek3 graden
Extra lengte effect 0.12 mm
GeleidingsrollersV-gegroefd aluminium 47/21 mm (grootste/kleinste diameter)
Overbelasting bescherming200%
KalibratiecertificaatOptioneel
PrijsNeem a.u.b. contact op voor de prijs
