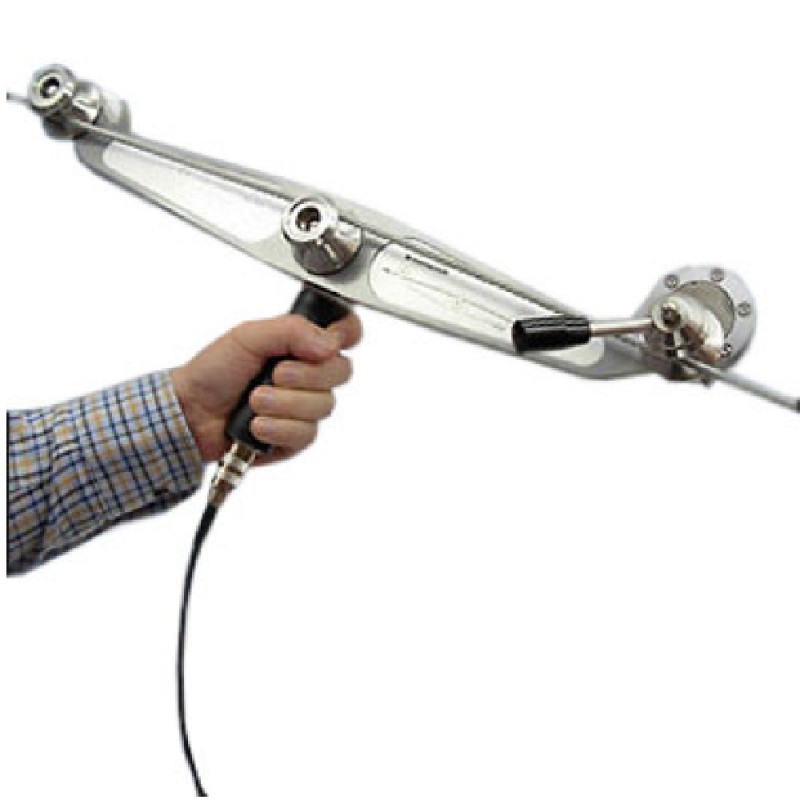

De nieuwe Cable Bull CBM Kabelspanningsmeter is een technische innovatie voor mobiele draadspanningsmetingen. Het unieke ontwerp maakt metingen van elk materiaal met een diameter tussen 1 en 46 mm mogelijk zonder aangepaste instellingen.
De Cable Bull is ontworpen voor het meten van draden en kabels die zowel aan beide einden bevestigd zijn (gesloten systeem, dmv skids), zoals spankabels, ondersteunende kabels en tuikabels, evanals voor open kracht systemen (d.m.v. rollers) waar de kabel door een veer of een gewicht op spanning wordt gehouden zoals bij bovenleidingen voor treinen of trams. De meter wordt ook veel gebruikt op Kevlar, glasvezel en andere zeer sterke materialen die in vergelijkbare situaties worden gebruikt. De CBM is een meter die uitermate geschikt is als kabelspanningsmeter om de statische spanning in touw, kabel, riemen e.d. te meten.
De CBM heeft bij de meting een uniek rolsysteem om de doorbuiging van het draad of de kabel te minimaliseren. De totale wikkelhoek van het materiaal om de centrale roller is 3 graden waardoor alle meetfouten zo goed als worden geëlimineerd!
De CBM is geschikt voor de volgende toepassingen:
GKS: Gesloten Krachtsysteem
OKS: Open Krachtsysteem
400mm meet afstand | ||||||||||||
Ø Bereik [mm] | Type | Nominale kracht [kN] | ||||||||||
LR (Low Range) | Standard | HR (High Range) | ||||||||||
1-8 | S-R08 / 400 | 1 | 2 | 3 | 4 | 5 | 10 | 20 | 30 | 40 | ||
4-12 | S-R12 / 400 | 1 | 2 | 3 | 4 | 5 | 10 | 20 | 30 | 40 |
500mm meet afstand | ||||||||||||
Ø Bereik [mm] | Type | Nominale kracht [kN] | ||||||||||
LR (Low Range) | Standard | HR (High Range) | ||||||||||
1-8 | S-R08 / 500 | 1 | 2 | 3 | 4 | 5 | 10 | 20 | 30 | 40 | ||
4-12 | S-R12 / 500 | 1 | 2 | 3 | 4 | 5 | 10 | 20 | 30 | 40 |
600mm meet afstand (Geadviseerd formaat ) | ||||||||||||
Ø Bereik [mm] | Type | Nominale kracht [kN] | ||||||||||
LR (Low Range) | Standard | HR (High Range) | XR (Extended Range) | |||||||||
1-8 | S-R08 / 600 | 1 | 2 | 3 | 4 | 5 | 10 | 20 | 30 | 40 | ||
4-12 | S-R12 / 600 | 1 | 2 | 3 | 4 | 5 | 10 | 20 | 30 | 40 | ||
8-16 | S-R16 / 600 | 1 | 2 | 3 | 4 | 5 | 10 | 20 | 30 | 40 | 50 |
800mm meet afstand | ||||||||||||
Ø Bereik [mm] | Type | Nominale kracht [kN] | ||||||||||
Standard | HR (High Range) | XR (Extended Range) | ||||||||||
4-12 | S-R12 / 800 | 5 | 10 | 20 | 30 | 40 | 50 | 100 | ||||
8-16 | S-R16 / 800 | 5 | 10 | 20 | 30 | 40 | 50 | 100 | 200 | |||
14-22 | S-R22 / 800 | 5 | 10 | 20 | 30 | 40 | 50 | 100 | 200 | |||
20-30 | S-R30 / 800 | 5 | 10 | 20 | 30 | 40 | 50 | 100 | 200 | 300 | ||
Standard | HR (High Range) | XRX | ||||||||||
28-38 | S-R38 / 800 | 30 | 40 | 50 | 100 | 200 | 300 | |||||
36-46 | S-R46 / 800 | 30 | 40 | 50 | 100 | 200 | 300 |
1000mm meet afstand | ||||||||||||
Ø Bereik [mm] | Type | Nominale kracht [kN] | ||||||||||
Standard | HR (High Range) | XR (Extended Range) | ||||||||||
28-38 | S-R38 / 1000 | 30 | 40 | 50 | 100 | 200 | ||||||
36-46 | S-R46 / 1000 | 30 | 40 | 50 | 100 | 200 |
Nauwkeurigheid | max. ± 1% van volledige schaal |
Afstand buitenste rollers | 400, 500, 600, 800 of 1000 mm |
Hoek kabel | 3 graden |
Extra lengte effect | 0.12 mm |
Geleiderollers | V-gegroefd aluminium 47/21 mm (grootste/kleinste diameter) |
Bescherming overbelasting | 200% + |
Kalibratie certificaat | Optioneel |
