G1009 Aluminium Compressieplaten

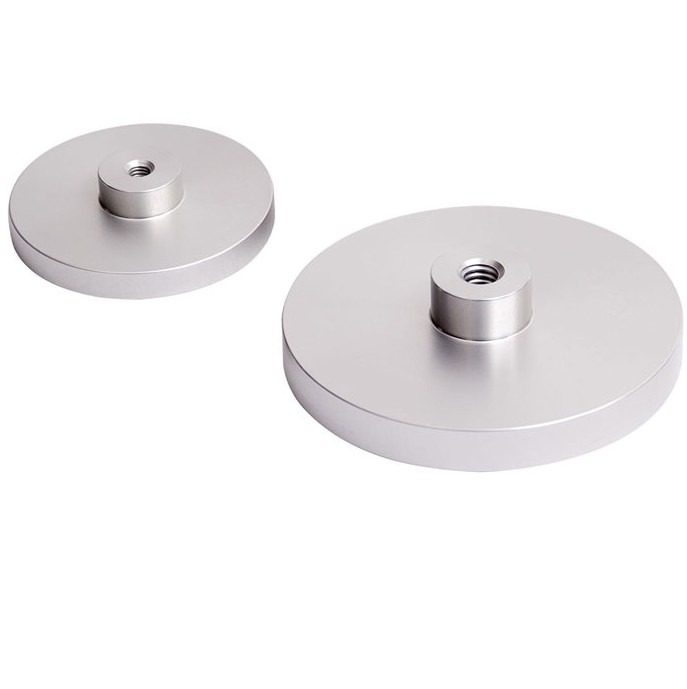

G1009 aluminium compressieplaten zijn verkrijgbaar in twee versies, één vlak en één met geventileerde kanalen, elk in twee maten, 51 en 76,2 mm.
Deze aluminium compressieplaten zijn ideaal voor het testen van veren, schuim, dozen, spuitbussen en andere materialen zoals het testen van gesealde verpakkingen.
G1009 en G1009-2 hebben een maximale compressiecapaciteit van 1000 N, G1009-1 en G1009-3 hebben een maximale compressiecapaciteit van 2500 N.
Er zijn verschillende mogelijkheden om de compressieplaten aan te sluiten, direct op een krachtmeter of testbank, eventueel met schroefdraadadapter, een swivel adapter of met behulp van een eye-end-adapter.
G1009 en G1009-2 worden geleverd met een #10-32 M/M draadeind met contramoeren.
G1009-1 en -3 worden geleverd met een 5/16-18M/M draadeind met contramoeren.
Kenmerken
Afmetingen
| Model | ØA | Thread |
|---|---|---|
| G1009, G1009-2 | 51,0 [2.0] | #10-32F |
| G1009-1, G1009-3 | 76,2 [3.0] | 5/16-18F |
| Metrische maten worden genoteerd in mm met Imperial maten in [inch] erachter. | ||
Gerelateerde Producten
G1029 en G1036 Platte Kop Armaturen
- Compressie testen
- 1000 N / 2500 N capaciteit
- Beschikbaar in 2 formaten
Meer details
G1011 Rubberen Opzetstuk / Vinger Simulatie
- Schroefdraad #10-32 UNF
- Vinger simulatie voor drukknop testen
- Capaciteit 250 N
Meer details
The G1095-G1096-G1097 3-punt / 4-punt buigproefopstellingen
- Ontworpen voor 3-punts en 4-punts buigtesten
- Robuust ontwerp
- Kan worden gebruikt met eye-end-adapters of gemonteerd op teststands met montageschroeven (uitgezonderd aambeeld eye-end montage alleen).
Meer details
Eye End Adapter Voor het bevestigen van grepen aan krachtmeters / sensoren en teststands
Meer details
Specificaties
G1009: | Compressie Plaat, 5 cm dia. |
| Capaciteit: | 1000 N (100 kg) |
| Afmetingen: | 5 cm (D) x 1,25 cm (H) |
| Gewicht: | 36 gram |
| Schroefdraad: | #10-32 UNF |
G1009-1: | Compressie Plaat, 7,5 cm dia. |
| Capaciteit: | 2500 N (250 kg) |
| Afmetingen: | 7,5 cm (D) x 1,9 cm (H) |
| Gewicht: | 122 gram |
| Schroefdraad: | 5/16-18 UNC |
Nu bestellen
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
