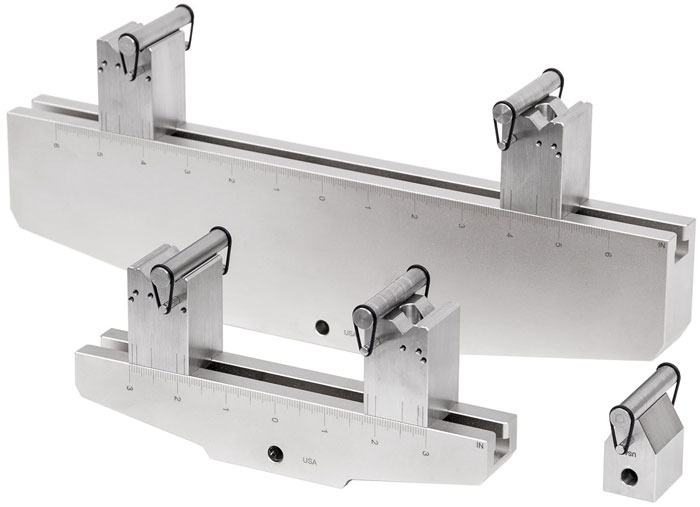

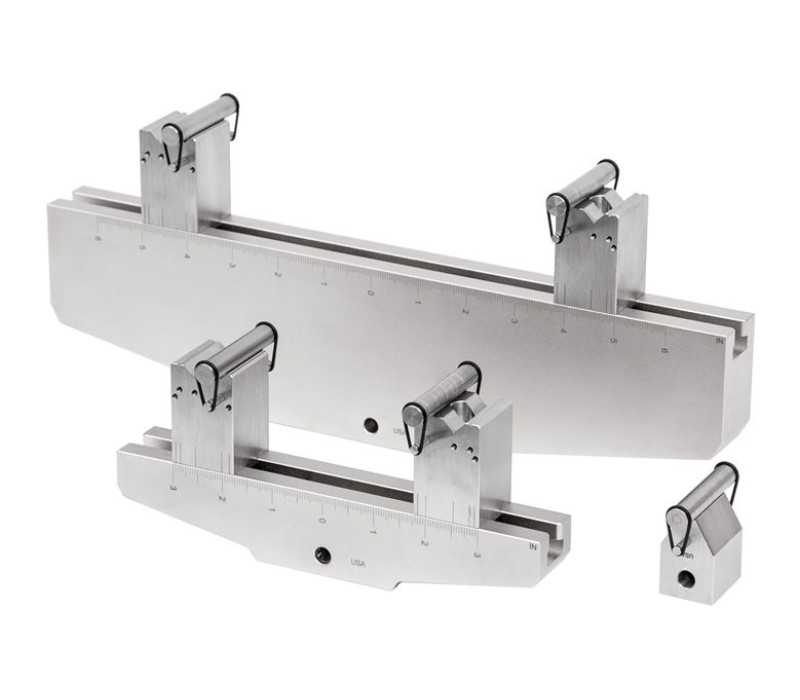

G1095-G1096-G1097 3-punts / 4-punts buig armaturen

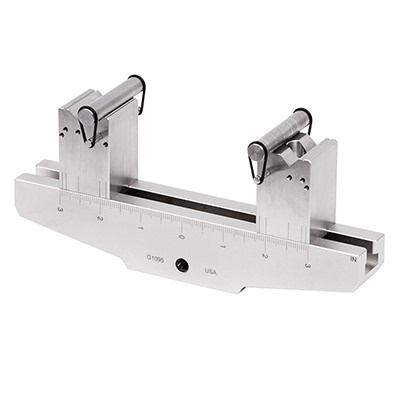

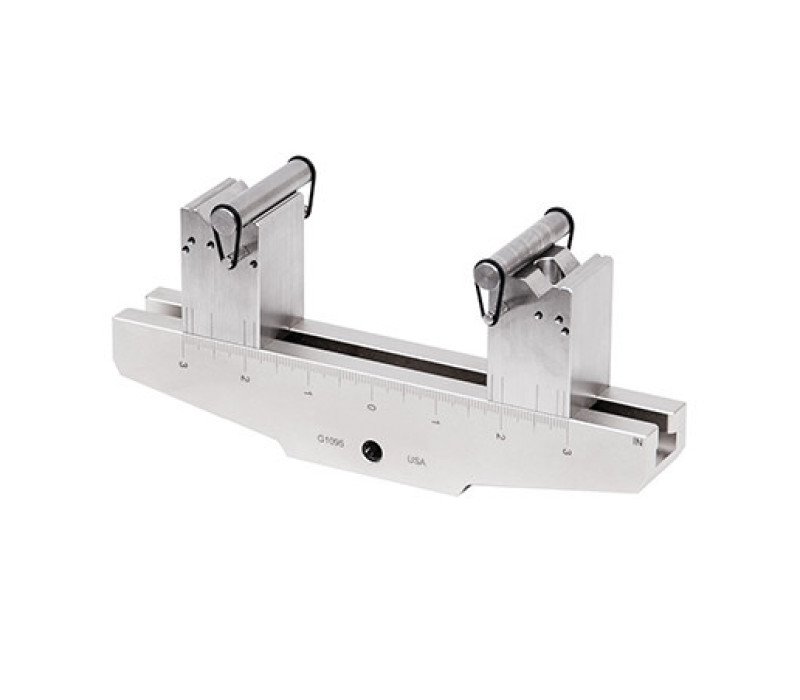

G1095 buig armatuurbasis met beweegbare blokken met een diameter van 10 mm rollers. Geschikt voor krachten tot 2,5 kN.

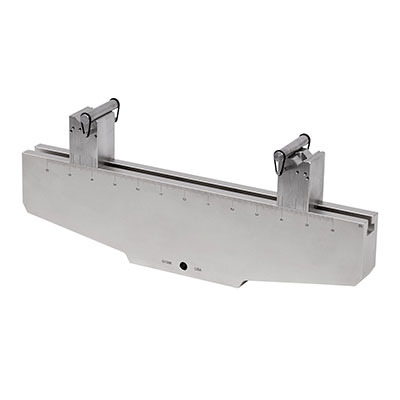

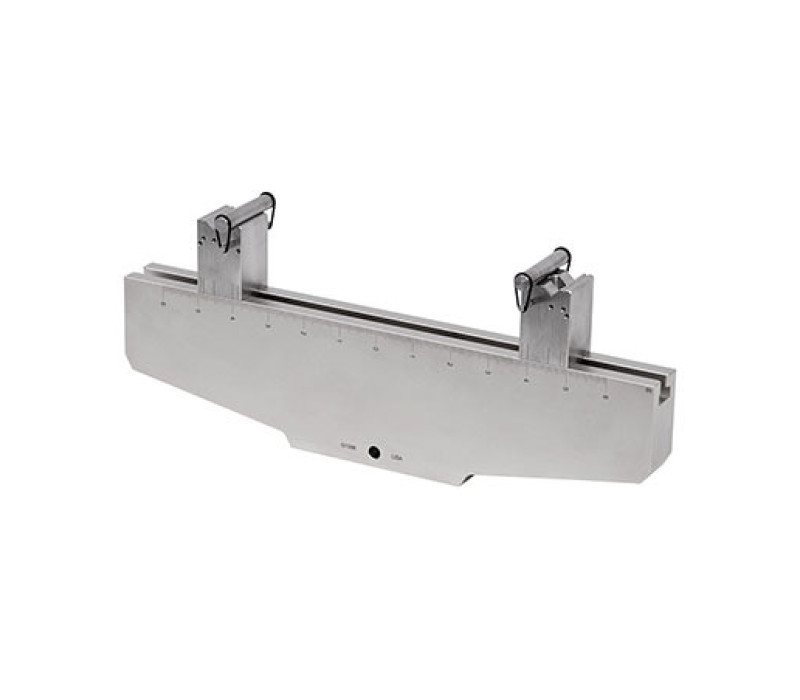

G1096 buig armatuurbasis met beweegbare blokken met een diameter van 10 mm rollers. Geschikt voor krachten tot 10 kN.

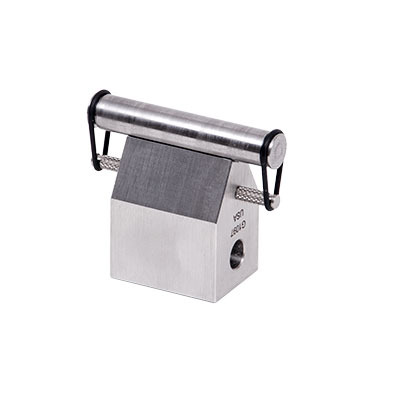

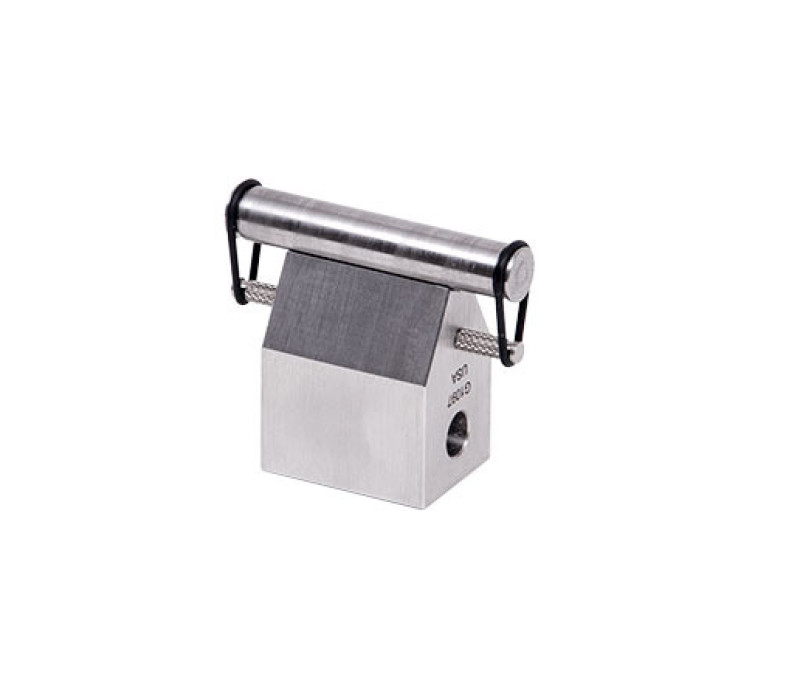

Het G1097-aambeeld is ontworpen voor gebruik met beide buig armatuurbasissen, met een capaciteit van 10k kN.

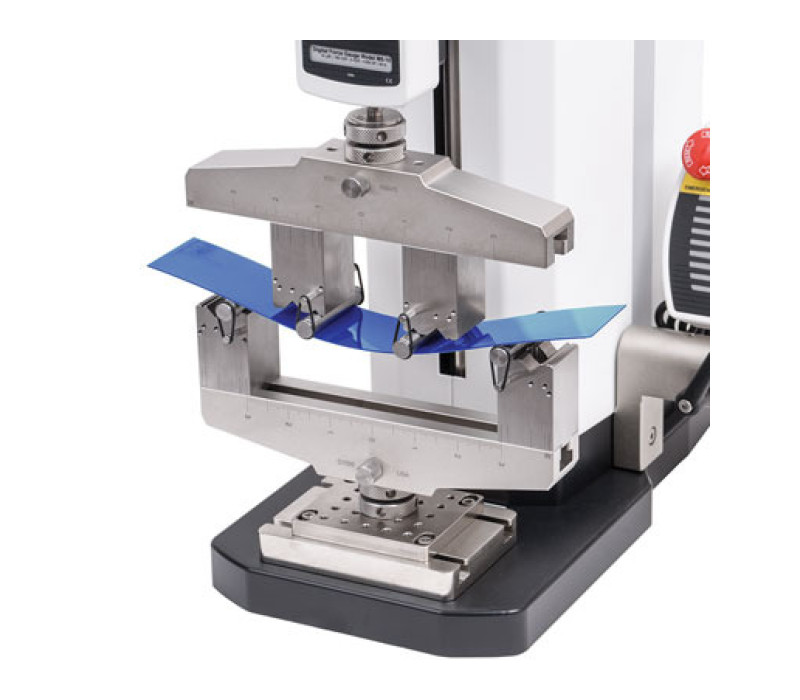

4-punts buigtest, op een gemotoriseerde testbank.

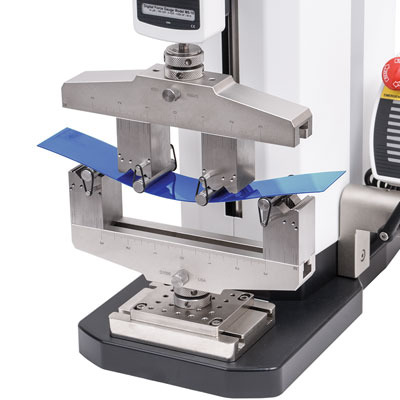

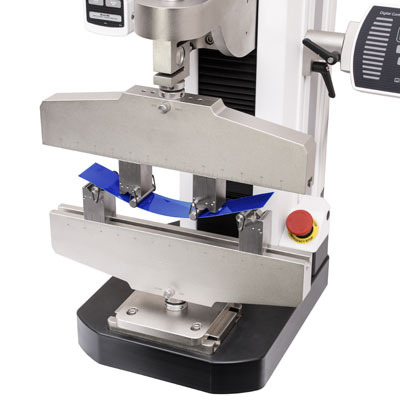

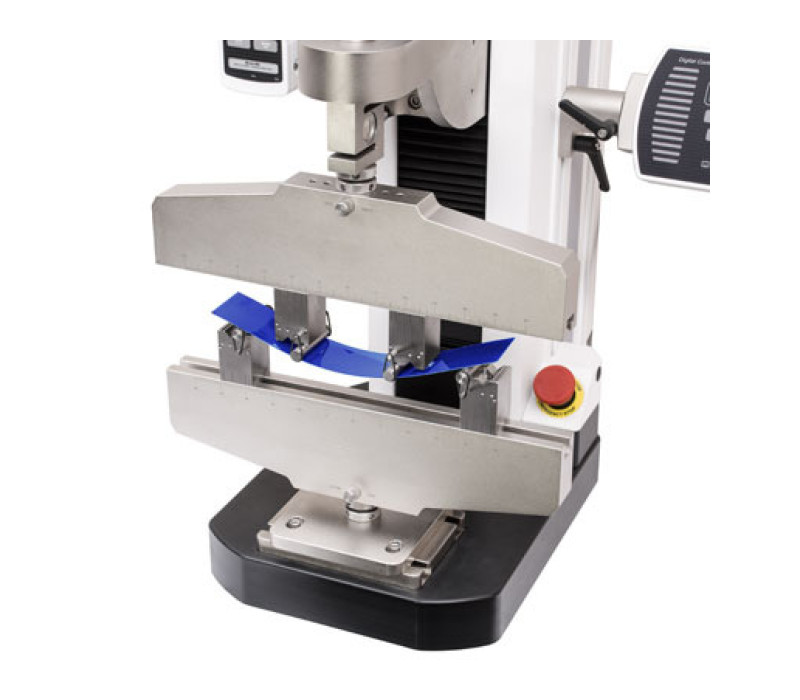

Een typische 4-punts buigtesttoepassing, inclusief twee G1096-basisbevestigingen, gemonteerd op een gemotoriseerde testopstelling.

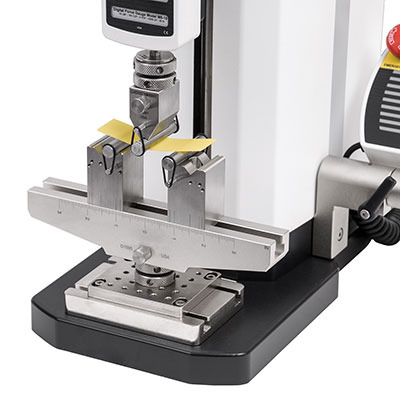

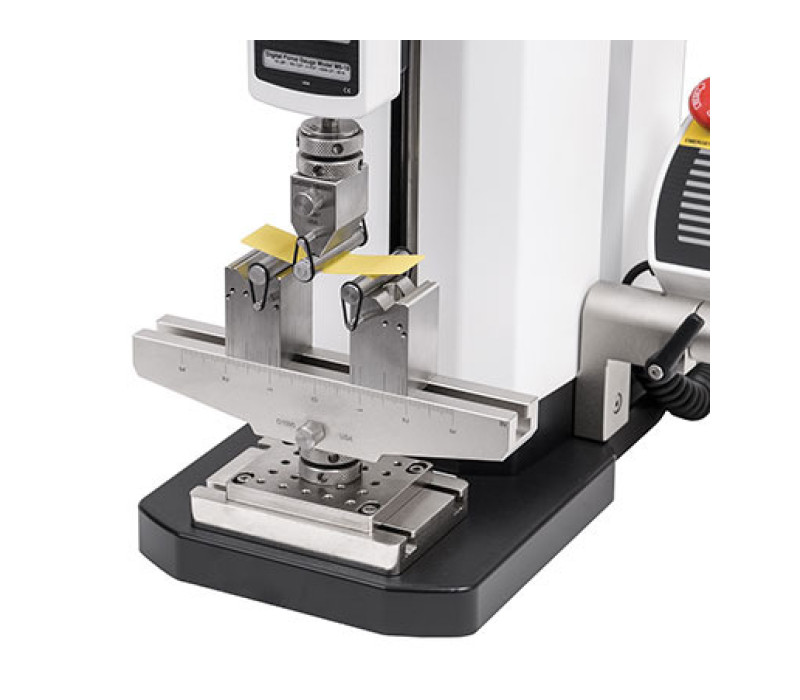

Een typische 3-punts buigtesttoepassing, inclusief een G1095 basisbevestiging en G1097 aambeeld. Getoond gemonteerd op een gemotoriseerde testopstelling.

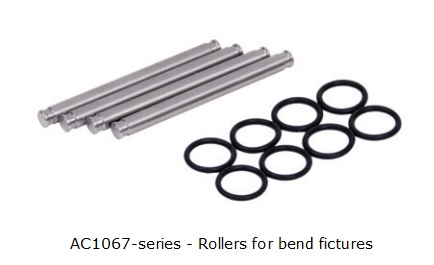

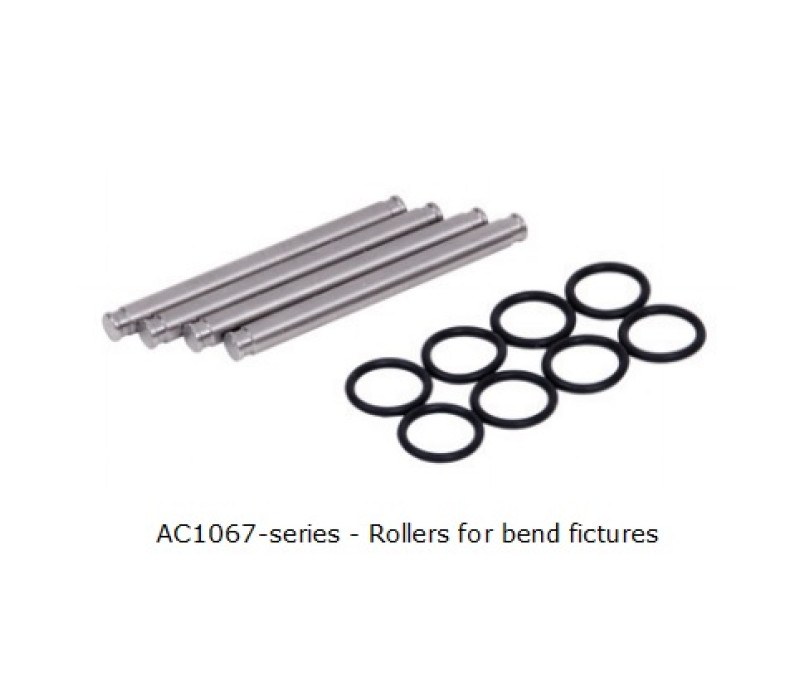

AC1067 Rollen voor buiginrichtingen.

The G1095-G1096-G1097 3-punt / 4-punt buigproefopstellingen

Name: The G1095-G1096-G1097 3-punt / 4-punt buigproefopstellingen
SKU: 127227

De G1095/96/97 serie 3-punts / 4-punts buigproefopstellingen is ontwikkeld als een veelzijdig buigproefsysteem dat voldoet aan de ASTM C393, C1161, D790 en gerelateerde normen.

Deze uitgebreide reeks buigopstellingen is speciaal ontworpen voor zowel 3-punts als 4-punts buigproeven op een breed scala aan materialen, waaronder kunststoffen, metalen, keramiek en buizen. Ze zijn verkrijgbaar in twee verschillende basismaten en elke opstelling is voorzien van een bovenste aambeeld en de mogelijkheid om de gewenste ondersteuningsdiameters te kiezen. Kies een combinatie van basis en aambeeld voor 3-punts buigproeven of opteer voor twee bases voor 4-punts buigproeven.

De basis armaturen G1095 en G1096 van deze opstellingen hebben verplaatsbare blokken met meerdere V-groeven, ontworpen om verschillende ondersteuningsdiameters te accommoderen. Als standaardoptie worden 10 mm diameter steunen meegeleverd, met de mogelijkheid om te kiezen uit een scala aan andere maten om aan uw specifieke behoeften te voldoen.

Daarnaast zijn de opstellingen compleet met gegraveerde linialen die dubbel zijn opgedeeld, met zowel inch- als millimeterschalen aan tegenovergestelde zijden. Ze beschikken ook over geïntegreerde eye-end bevestiging, die een eye-end-adapter vereist voor naadloze compatibiliteit met Mark-10 krachtmeetinstrumenten, krachtsensoren en testopstellingen. Voor extra gemak zijn de basis armaturen uitgerust met doorvoergaten en montageschroeven, waardoor directe bevestiging aan specifieke testopstellingen mogelijk is.

Extra sets steunen met diameters van 1 mm, 2 mm en 5 mm zijn beschikbaar voor andere testvereisten. Elke set bevat vier steunen en acht O-ringen.
Neem contact met ons op voor afwijkende formaten tot 15 mm.

Prijs vanaf € 253,00

Nu bestellen

Ontworpen voor 3-punts en 4-punts buigtesten
Robuust ontwerp
Kan worden gebruikt met eye-end-adapters of gemonteerd op teststands met montageschroeven (uitgezonderd aambeeld eye-end montage alleen).
Geschikt voor een breed scala aan verschillende maten van monsters
Dubbele linialen met schaalverdeling - in en mm
Aanbevolen voor gebruik met een gemotoriseerde testopstelling.

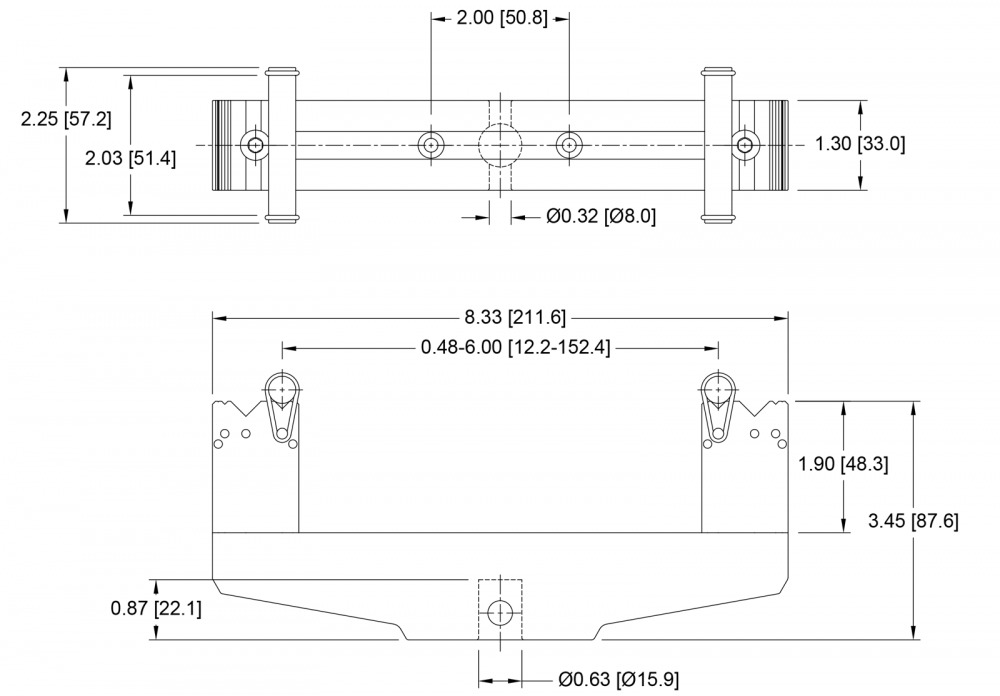

G1095－Basis Armatuur 2,5 kN

Alle maten zijn aangegeven in inch, met metrische maten in [mm] erachter.

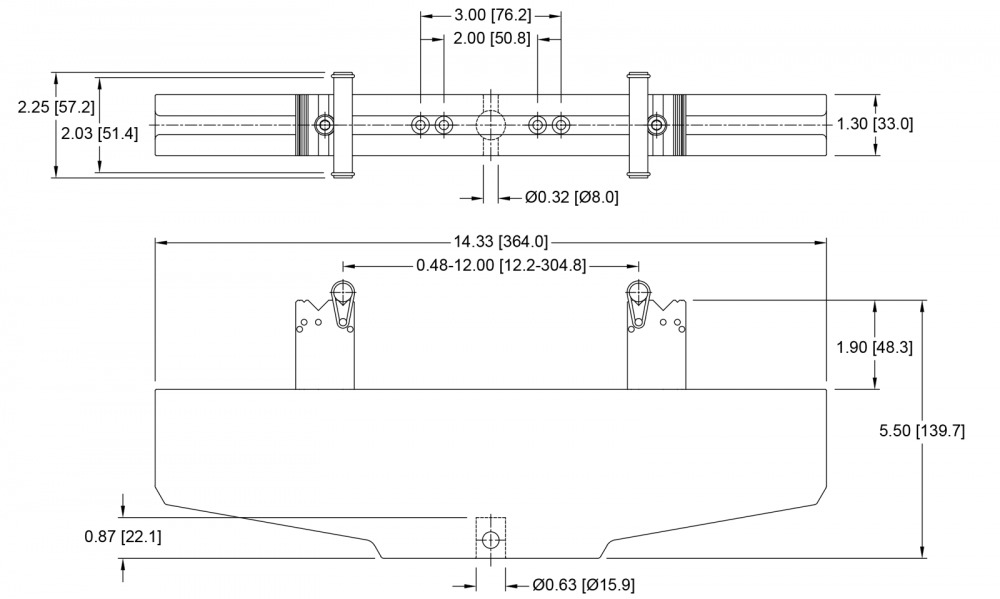

G1096 －Basis Armatuur 10 kN

Alle maten zijn aangegeven in inch, met metrische maten in [mm] erachter.

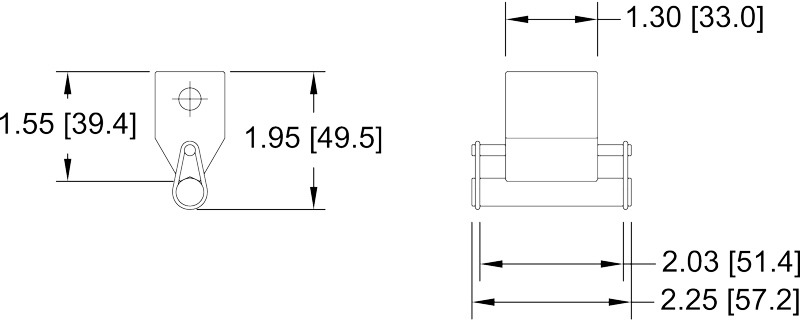

G1097 －Aambeeld

Alle maten zijn aangegeven in inch, met metrische maten in [mm] erachter.

Specifications

Model	Capaciteit (kN)	Gewicht (kg)	Verzend gewicht (kg)	Materiaal behuizing	Materiaal blok	Materiaal steunen	Inclusief
G1095	2,5	1,3	1,8	2024 Al	303 SS	416 SS, Hardened	Schroeven voor test stand bevestiging, twee 10 mm dia. steunrollen en o-ringen
G1096	10	3,2	4,1	2024 Al	303 SS	416 SS, Hardened	Schroeven voor test stand bevestiging, twee 10 mm dia. steunrollen en o-ringe
G1097	10	0,2	0,5	303 SS	-	416 SS, Hardened	10 mm dia. steunrollen en o-ringe
Weight includes two blocks and 10 mm dia. supports

G1095 Solid Models

G1096 Solid Models

G1097 Solid Models

Data sheet voor alle grepen

Producten

Item	Product	Prijs
135425	G1095 Bend fixture, eye end	€ 872,00
135426	G1096 High capacity bend fixture, eye end	€ 1.194,00
135427	G1097 Upper anvil for bend fixtures, eye end	€ 253,00

Accessories

Item	Product	Prijs
135428	AC1067 Rollers for bend fixtures, 1 mm, set of 4	€ 83,00
135429	AC1067-1 Rollers for bend fixtures, 2 mm, set of 4	€ 83,00
135430	AC1067-2 Rollers for bend fixtures, 5 mm, set of 4	€ 83,00
135431	AC1067-3 Rollers for bend fixtures, 10 mm, set of 4	€ 83,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag
